SimaticNET+StationConfiguration设置

S I M A T I C N E T S e r v e r 通讯组态设置指导手册修订版IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】IFIX与S7 PLC 的S7 连接通过以太网建立OPC 服务器与S7 PLC 的S7 连接以S7-300为例一、S7-300 的组态1）、打开SIMATIC Manager，创建一个新项目，并插入300的站。

2）、双击Hardware 进入S7 300 硬件组态，在相应插槽插入与机架硬件匹配的模块，并对CP343-1 分配IP 地址等参数，建立以太网。

3）、设置完各硬件参数后，点击存盘编译按钮，编译无误后即完成S7 300 硬件组态。

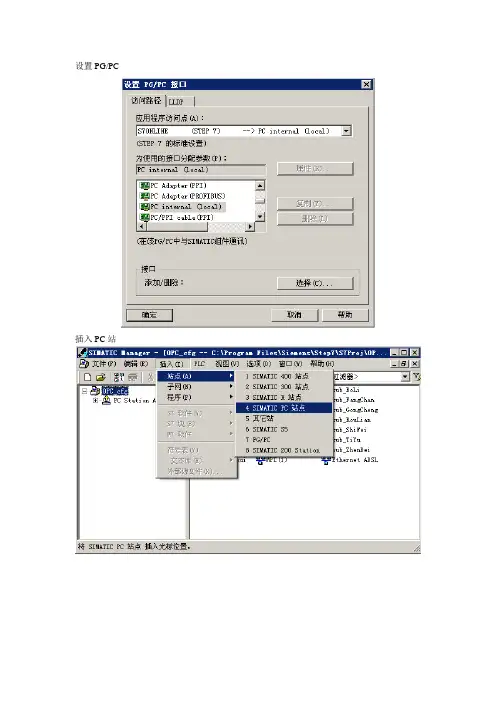

4）、S7 300 PLC 的下载：首先要选择正确的下载路径，即设置PG/PC 接口：在“SIMATIC Manager”主菜单“Option”的下拉菜单中选择“Set PG/PC Interface”，或者打开操作系统的控制面板“Set PG/PC Interface”，进行设置，选择正确的通讯接口。

点击下载按钮下载S7-300的硬件配置。

二、配置PC 站的硬件机架1）、通过点击图标打开Station Configuration Editor 配置窗口。

2）、选择一号插槽，点击Add 按钮或鼠标右键选择添加，在添加组件窗口中选择OPC Server 点击OK 即完成。

3）、同样方法选择三号插槽添加IE Genaral 后，即弹出其属性对话框,设置网卡参数，如IP 地址，子网掩码等。

4)、分配PC Station 名称点击“Station Name”按钮，指定PC站的名称，这里取名位PC1。

（命名原则：这里的PC 站名应与下面STEP7 硬件组态插入的PC Station 名称一致）。

点击“OK”确认即完成了PC站的硬件组态。

三、配置控制台（Configuration Console）的使用与设置1)、配置控制台（Configuration Console）是组态设置和诊断的核心工具，用于PC 硬件组件和PC 应用程序的组态和诊断。

SIMATIC NET配置OPC通讯
1.Simatic Net安装好之后，点击桌面，进入软件
2.点击“File”,选择New，进行新建项目
3.在项目新建对话框中，Name中输入项目名称，Storage Location中选择项目文件存储路
径。

4.插入PC站，选择“Insert”→“Station”→“SIMATIC PC Station”，并将PC站名称修改
与本机计算机名一致。

5.选中PC站，双击“Configuration”
6.选择相应版本的OPC Server并插入
7.选择IE General，在对话框中配置本机的与PLC连接的IP地址，点击“New”进行新建
8.配置完成后，点击下图红色区域按钮
9.选中OPC Server，点击“Insert”，选择“New Connection”，弹出如下图对话框，Type中
选择“S7 connection”，点击“OK”按钮
10.在新弹出的对话框中，设置Local ID和PLC的IP地址，如下图所示
11.点击下图中红色区域内按钮，进行编译保存，若弹出的对话框中无Error则表示配置成
功。

12.验证配置，点击桌面图标
13.在下图的对话框中，点击“Import Station”进行导入
14.选择项目路径下的xdb文件，如下图所示
15.继续点击“OK”按钮
16.等待进度条结束后，查看OPC Server和IE General的“Run/Stop”选项是否为两个绿色
的勾，以及“Conn”区域是否显示插头标志，若满足两个条件则表示OPC配置成功，如下图所示。

Simatic-Net--Enthnet-组态配置通过ETHERNET建立SIMATIC NET OPC 服务器与PLC 的S7连接Building Up The S7 Connection Between SIMATIC NET OPC Server and PLC Via ETHERNET Getting-started Edition (2005年5月)摘要本文介绍了西门子工业控制网络SIMATIC NET以及用于ETHERNET的OPC服务器，详细讲述了通过ETHERNET建立OPC 服务器与S7 PLC 的S7连接的组态配置方法，通过在WINCC项目中建立OPC连接用以实现使用WinCC通过ETHERNET建立OPC服务器以S7连接方式访问S7 PLC并读取PLC数据的方法。

关键词以太网；OPC 服务器；S7连接；WinCCKey Words Ethernet; OPC Server; S7 connection; WinCC目录通过ETHERNET建立SIMATIC NET OPC 服务器与PLC 的S7连接一．基本相关信息1. SIMATIC NET PC 软件简介2. 用于ETHERNET的先进PC组态3. 用于ETHERNET的OPC服务器4. PC机的软件和硬件需求5. SIMATIC NET软件产品性能及使用注意事项二．通过ETHERNET建立OPC 服务器与S7 PLC 的S7连接（基于先进的PC组态）1. 例子中所用的软件与硬件l S5兼容通讯（发送/接收）l PROFInet4. PC机的软件和硬件需求l 软件：SIMATIC NET PC SOFTWARE V6.0 SP5 或以上版本NCM PC V5.1+SP2或以上版本STEP 7 V5.1+SP2或以上版本SOFTNET-IE S7授权(CP1612或普通网卡)S7-1613授权(CP1613)l 硬件：CP1613或普通10/100自适应以太网卡l PC机操作系统：根据不同版本SIMATIC NET 软件来选择，如WINDOWS2000; WINDOWSXP…相关信息请点击/CN/view/zh/9859007 查阅SIMATIC NET软件兼容性列表。

基于SIMATIC NET2008通讯方式SCADA服务器配置一、安装操作系统win2003 sp2该部分工作由系统组完成，须保证win2003 server的版本为sp2，否则相关软件无法安装，另根据需求安装相应的补丁。

(注：xp也支持)二、安装SIMATIC NET 2008，完成网络组态。

1.安装simatic net2008软件。

注意：（1）安装软件必须置于英文字符的路径下，如果置于带有中文字符的路径下，安装程序运行到图2-1便无法继续。

图2-1：中文路径下安装无法继续示例（2）simatic net 2008安装过程如图2-2，耗时约45min~60min左右。

完成后根据提示重启。

图2-2：simatic net 安装过程（3）SIMATIC NET 2008需要西门子的授权，安装完后授权。

为验证授权是否成功，可以用用Simatice License Management的Automation License Manager对授权安装磁盘进行授权检验，如图2-3.⑤①④③②1图2-3：simatic net 授权检验2.组装并配置station。

（1）在SCE中组装station“硬件”A ．双击桌面或任务栏图标，启动SCE（Station Configuration Editor）软件。

B．打开SCE后，选择“Components”选项卡，根据需要，在表格中插入各组件：CP1623卡、Application、OPCserver等。

插入步骤如图2-2所示：图2-2：SCE中配置Componets组件C．单击图2-2“Station Name”按钮，修改Station的名称，使其与实际应用相符。

此示例起名“LCY_TEST”。

D．配置完后，SCE如图2-3所示。

图2-3：Station的“硬件”组装完成。

说明：在SCE中插入“Components”类似于PLC的硬件的组装，即类似于在PLC机架上插入相应的模块。
