GPS configurator 设置软件说明

GPSconfigurator设置软件说明

GPSconfigurator是MicrosoftWindows的应用软件，用来配

置已选的TrimbleGPS接收机。GPSconfigurator的主要功能：

*检查当前接收机的设置和操作

*实时更改接收机的设置

安装GPSconfiguratorGPSconfigurator软件复制在随TrimbleGPS接收机内的CD上。

要安装此软件：1.把CD插入到计算机的CD驱动器。2.浏览光盘找到GPSconfig文件夹，打开。3.双击setup.exe4.按照屏幕提示操作。

配置TrimbleGPS接收机1.把接收机的1、2或3端口接到计算机的串行口（COM），加电源。

2.开启GPSconfigurator。方法：点击，然后选择Programs/Trimble/GPSConfigurator/GPSConfigurator。3.启动后选择，相应的机子类型和连接端口，进行连接。成功连接后

可以看到如下界面，一共有12个选项，分别是：datails、general、

tracking、position、logdata、base、serialoutput、rover、antenna、config、radio、ref。

Derails选项此选项下面的内容是有关所连接收机的详细信息，如下图：General选项

此选项可以设置:

GPS观测卫星高度角；L2C、L5、GLONASS的可用性；

WAAS/EGNOS的可用性；内存格式化Tracking选项此选项可以查看已跟踪和锁定卫星的详细信息卫星的具体可用性选择界面如下Position

接收机当前的位置和坐标系统，如下图：Logdata

数据记录选项点击，出现如图界面，可以设置静态数据采集采集方式：采集间隔和定位间隔、高度角；

选择Startlonggingatpowerup，则可实现开机自动开始静态测量功能；

选择数据记录方式（持续记录或整点间断记录）；当内存满时是否自动删除数据；Base

天宝5800仪器设置

天宝5800是一体双频接收机，动态中的参考站和流动站可通过手薄设置，但设置只实用也本次，重新开机要重新设置。天宝5800静态观测时，只需打开电源开关，接收到卫星信号后开始记录数据，因此每项目开始前，先初始化仪器，方法是长按开关按钮30秒，要进行仪器设置的检查和设置，设置后会保存到仪器，天宝5800可用GPS Configurator软件进行设置。

操作步骤如下：

（1） 把GPS Configurator 软件安装到计算机中

（2） 用连接线把仪器主机和计算机连接起来

（3） 打开GPS Configurator软件，进行设置

设置内容如下：

（1） 该仪器的详细信息

（2）设置截止角和PDOP限差。每次按技术设计书的要求设置GPS的截至角和PDOP的限差，切记每个项目所有仪器的设置要保持一致

Full format按钮为格式化内存，一般不要操作。

Reset receive按钮为重新设置接收机，按此按钮会删除你原来保存的设置，恢复到接收机的出场设置。

（3）跟踪

（4）记录数据设置，单击Log data选项卡，打开下图右侧对话框

单击Star data logging按钮，出现左侧对话框，进行数据记录设置。

每项目开始前，按技术设计书上的要求，对记录时间进行统一设置。

Star logging at power up复选框为接收机加电设置，必须选上，否则观测数据不会记录进去。切记：每一项目启动，需要把仪器初始化，然后进行设置，否则改变了不起作用。

（5）

（6）

（7）

（8）

（9）

（10）

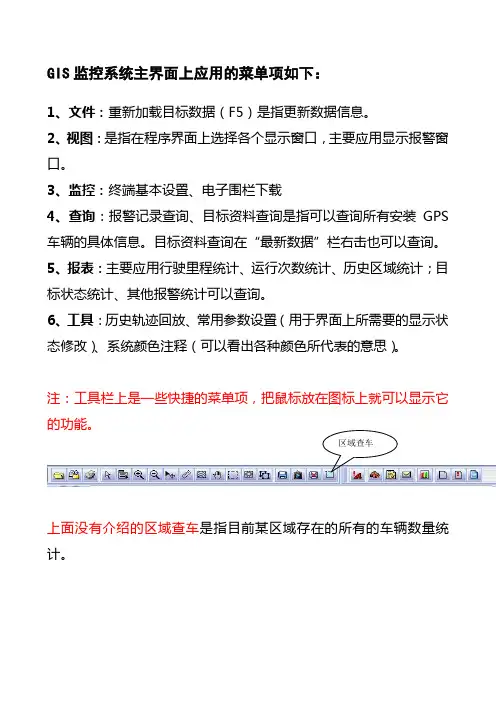

GIS监控系统主界面上应用的菜单项如下：

1、文件：重新加载目标数据（F5）是指更新数据信息。

2、视图：是指在程序界面上选择各个显示窗口，主要应用显示报警窗口。

3、监控：终端基本设置、电子围栏下载

4、查询：报警记录查询、目标资料查询是指可以查询所有安装GPS车辆的具体信息。目标资料查询在“最新数据”栏右击也可以查询。

5、报表：主要应用行驶里程统计、运行次数统计、历史区域统计；目标状态统计、其他报警统计可以查询。

6、工具：历史轨迹回放、常用参数设置（用于界面上所需要的显示状态修改）、系统颜色注释（可以看出各种颜色所代表的意思）。

注：工具栏上是一些快捷的菜单项，把鼠标放在图标上就可以显示它的功能。

上面没有介绍的区域查车是指目前某区域存在的所有的车辆数量统计。 区域查车

1

GIS监控系统应用的主要功能如下：

一、电子围栏功能（监控菜单下，最下边电子围栏下载）

可设置矩形区域，当车辆驶出（或驶入）该区域超过预定时间后触发报警。

二、历史行程轨迹回放功能（在工具菜单下）

轨迹回放功能主要提供对车辆历史行程的查找，系统在地图上描述出车辆的历史行程轨迹。包括行驶速度、行驶地点、行驶时间、行驶里程等。

三、查询功能（在报表菜单下）

主要应用：历史区域统计、行驶里程统计、运行次数统计

1、历史区域统计：查询某一历史时刻地图上经过的车辆具体数量及位置并列表统计。

两种查询方式：一是可以结合电子围栏，先设置电子围栏，选择查询的开始和结束时间，并点选“选择区域”，在下面的下来列表中选择预先设置好的电子围栏区域，然后点查询即可。（如图所示）

二是选择时间，直接选择“点选地点”，然后在地图上画出区域，选择此处

2

再点查询即可。

2、行驶里程统计：选择起始时间即可查询车辆在这一时间段里的行驶里程，并可以以excel报表导出。

3、运行次数统计：是结合电子围栏使用的。（1）需要在处置场地预先设置一个电子围栏 【需要填写的电子围栏的信息项：电子围栏名称、围栏类型选择禁止驶入围栏（下拉表中第四项），右上角的用于判断去返程选中】，然后在选中需要测试的车辆和对应的围栏（就像图中

GPS车辆定位软件

使用说明

2012年1月5日 GPS车辆定位软件使用说明

第2页 共29页 目录
