零序保护分支系数计算

二、变电所多台变压器的零序电流保护每台变压器都装有同样的零序电流保护，它是由电流元件和电压元件两部分组成。

正常时零序电流及零序电压很小，零序电流继电器及零序电压继电器皆不动作，不会发出跳闸脉冲。

发生接地故障时，出现零序电流及零序电压，当它们大于起动值后，零序电流继电器及零序电压继电器皆动作。

电流继电器起动后，常开触点闭合，起动时间继电器KT1。

时间继电器的瞬动触点闭合，给小母线A接通正电源，将正电源送至中性点不接地变压器的零序电流保护。

不接地的变压器零序电流保护的零序电流继电器不会动作，常闭触点闭合。

小母线A的正电源经零序电压继电器的常开触点、零序电流继电器的常闭触点起动有较短延时的时间继电器KT2经较短时限首先切除中性点不接地的变压器。

若接地故障消失，零序电流消失，则接地变压器的零序电流保护的零序电流继电器返回，保护复归。

若接地故障没有消失，接地点在接地变压器处，零序电流继电器不返回，时间继电器KT1一直在起动状态，经过较长的延时KT1跳开中性点接地的变压器。

零序电流保护的整定计算：动作电流：(1)与被保护侧母线引出线零序电流第三段保护在灵敏度上相配合，所以(2)与中性点不接地变压器零序电压元件在灵敏度上相配合，以保证零序电压元件的灵敏度高于零序电流元件的灵敏度。

设零序电压元件的动作电压为U dz.0，则U dz.0=3I0X0.T零序电流元件的动作电流为动作电压整定：按躲开正常运行时的最大不平衡零序电压进行整定。

根据经验，零序电压继电器的动作电压一般为5V。

当电压互感器的变比为nTV时，电压继电器的一次动作电压为U dz.0=5n TV变压器零序电流保护作为后备保护，其动作时限应比线路零序电流保护第三段动作时限长一个时限阶段。

即灵敏度校验：按保证远后备灵敏度满足要求进行校验返回第二节微机保护的硬件框图简介微机保护硬件示意框图如下图所示。

一、电压形成回路微机保护要从被保护的电力线路或设备的电流互感器、电压互感器或其他变换器上取得信息，但这些互感器的二次数值、输入范围对典型的微机电路却不适用，故需要降低和变换。

变压器零序电流保护整定计算公式一、介绍变压器是电力系统中的重要设备，它承担着电能的传输和分配任务。

在变压器运行过程中，零序电流保护起着非常重要的作用。

通过合理的整定计算公式，能够有效地保护变压器，防止因零序电流问题导致的设备损坏甚至事故发生。

本文将深入探讨变压器零序电流保护整定计算公式，并对其进行全面评估和详细阐述，以帮助读者更好地理解和运用这一重要的保护措施。

二、零序电流保护的重要性在电力系统中，零序电流是指电流的另一种形式，它代表了系统中存在的对称性故障，比如地线故障、对称性短路故障等。

变压器作为电力系统的重要组成部分，一旦发生零序电流问题，将会对系统稳定运行产生不利影响，甚至给设备造成严重损害。

合理设置零序电流保护的整定值就显得尤为重要。

三、零序电流保护整定计算公式的基本原理在变压器保护中，零序电流保护是一项常用的保护手段。

它的基本原理是通过测量各相零序电流，当出现故障时，保护装置能够根据预先设定的整定值，及时地采取保护动作，切断故障点，从而保护设备的安全运行。

而整定计算公式则是用来根据具体的情况，计算出合理的保护整定值。

一般来说，零序电流保护整定计算公式包括定时整定和电流整定两部分。

四、零序电流保护的整定计算公式1. 定时整定在变压器零序电流保护的定时整定中，常用的计算公式为：$t_{Th} = K \times \frac{L}{f} + T_d$其中，$t_{Th}$为定时整定值，$K$为系数，$L$为变压器对称故障电流，$f$为变压器额定频率，$T_d$为延时时间。

2. 电流整定在变压器零序电流保护的电流整定中，常用的计算公式为：$I_0 = K_u \times I_t$其中，$I_0$为电流整定值，$K_u$为系数，$I_t$为变压器零序电流。

五、个人观点和理解零序电流保护的整定计算公式是保护变压器安全运行的重要工具，它能够帮助我们根据实际情况，科学合理地设置保护参数，从而保证设备的安全性和可靠性。

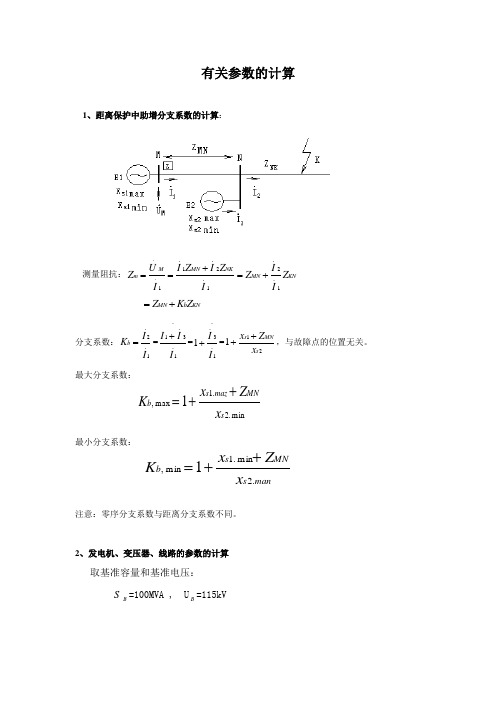

有关参数的计算1、距离保护中助增分支系数的计算：测量阻抗：KN MN NKMN M m Z I I Z I Z I Z I I U Z 1.2.1.2.1.1+=+==⋅⋅KN b MN Z K Z +=分支系数：.1.2I I K b ==.1.3.1I I I +=.1.3.1I I +=211s MNs x Z x ++，与故障点的位置无关。

最大分支系数：m i n.2.1m a x ,1s MNmaz s b x Z x K ++=最小分支系数：mans MNs b x Z x K .2min .1min ,1++=注意：零序分支系数与距离分支系数不同。

2、发电机、变压器、线路的参数的计算取基准容量和基准电压：SB=100MVA , U B =115kV基准电流： I B =BB U S 3=100MVA/(3×115kV)=0.502kA基准阻抗：Z B = U B 2/SB=1152/100=132.25Ω 2.1发电机阻抗（归算到基准容量下的表幺值）公式：NB d G S S X X ''=例如：设发电机参数为：50MVA ，cos φ=0.8, X d ''= 0.1347，则X G =X d ''SB /S N8.0/501001347.0⨯=0.1347×100/(50/0.8)=0.2155各发电机等值阻抗计算结果见表2.1表2.1 发电机正序、负序阻抗(标幺值)2.2变压器阻抗（归算到基准容量下的表幺值）公式：X T1 =U K % S B /S N ， X 0.T =0.8X 1.T设变压器参数：U K = 10.5，容量63MVA ，则正负序阻抗为：NBK T T S S U X X %21===0.105×100/63=0.1667 =0.T X 0.8=1T X 0.8×0.1667=0.1334 各变压器阻抗见表2.2.三绕组变压器：设三绕组变压器的参数为:20MVA,U 1-2%=18.0, U 1-3%=10.5, U 2-3%=6.5()()()()()11-23-12-311U %=U %+U %U %=18.0+10.5 6.5=1122-⨯- ()()()()()21-22-33-111U %=U %+U %U %=18.0+6.510.5=722-⨯- ()()()()()33-12-31-211U %=U %+U %U %=10.5+6.518.0=0.522-⨯--11B T1-*B TN %S 11100××0.55100S 10020K U X ===Ⅰ 12B T1-*B TN %S 7100××0.35100S 10020K U X ===Ⅱ 13BT1-*B TN%S ×0100S K U X ==Ⅲ00T1-*B T1-*N111000.80.8=0.440010020B TN S X X S =⋅=⨯⨯ⅠⅠ 00T1-*B T1-*N71000.80.8=0.280010020B TN S X X S =⋅=⨯⨯ⅡⅡ0T1-*B 0X =Ⅲ2.3线路正、负序计算公式：1.L X =2.L X =1x L (B B U S 2) 零序计算公式： 0.L X =0x L (BB US 2)例如：设有线路SQ ：L SQ =22km ，x 1=0.4Ω/kmSQ SQ SQ L x X X 12.1.==(B B U S 2) = 0.4×22×(100/1152)=0.0665SQ SQ L x X 00.=(B B U S 2)1996.0115100222.12=÷⨯⨯=列表得表2.3 输电线路主要参数。

继电保护定值整定计算公式大全一、过电流保护的定值整定计算公式：1.零序过电流保护定值计算公式：IＨＯＮ＝ＩＭＳ×（ＫＡ－1）÷｛（ＲＳＴＲＥ）÷３×Ｚ３｛（Ｘ´t）·｛Ｘ´´｛Ｘ´´´其中，ＩＨＯＮ为零序过电流保护的运行电流定值；ＩＭＳ为测量系统的基本电流选定定制；ＫＡ为零序过电流保护动作系数；ＲＳＴＲＥ为设备额定短路阻抗；Ｚ１为设备正序电抗；Ｘ１为设备正序电抗；Ｘ２为设备负序电抗；Ｘ３为设备零序电抗。

2.短路过电流保护的整定公式：Ｉ熔＝ＩＨｃ＋（ＸｌＣ×Ｒ）÷ＺI＿Ｃ×ＩΝ÷ＩＰ素分式其中，Ｉ熔为短路过电流保护的整定电流；ＩΙ２ｃ为设备二次侧短路故障电流；ＸｌＣ为电流互感器的互感系数；Ｒ为电流互感器的内阻；ＺｌＣ为电流互感器的线路阻抗；ＩＮ为变压器的额定电流；ＩＰ为变压器的额定功率。

二、跳闸保护的定值整定计算公式：1.距离保护的整定公式：ＳＥＴＲ＃1＝ＣＴＫ×ＳＥＴ×けｔｃｏｅｆ÷Ｚ其中，ＳＥＴＲ＃1为距离保护的整定系数；ＣＴＫ为电流互感器的互感系数；ＳＥＴ为线路的距离设置；け为绕组当前日期；Ｚ为线路的阻抗。

2.差动保护的整定公式：ＳＥＴＤ＃１＝Ｋ１×ＳＥＴ其中，ＳＥＴＤ＃１为差动保护的整定系数；Ｋ１为变压器的变比。

三、频率保护的定值整定计算公式：1.频率保护的整定公式：Ｓｅｔ（ｆ）＝ａ－ｂ×ｆ其中，Ｓｅｔ为频率保护的整定值；ａ为整定值的常数；ｂ为整定值的斜率；ｆ为频率。

四、电压保护的定值整定计算公式：1.过电压保护的整定公式：Ｕ总＝Ｕ设定×（ＫＡ－１）×（Ｒ２ＩＭＳ）÷３其中，Ｕ总为过电压保护的整定电压；Ｕ设定为过电压保护的动作电压设定值；ＫＡ为过电压保护的动作系数；ＲＩＭＳ为测量系统的基本电流选定定制。

3～110kV线路继电保护整定计算原则1一般要求1。

1整定计算使用的正常检修方式是在正常运行方式的基础上，考虑N—1的检修方式，一般不考虑在同一厂（站）的母线上同时断开所联接的两个及以上运行设备（线路、变压器等）。

1。

2保护装置之间的整定配合一般按相同动作原理的保护装置之间进行配合，相邻元件各项保护定值在灵敏度和动作时间上一般遵循逐级配合的原则,特殊情况设置解列点。

1.3保护动作整定配合时间级差一般取0。

3秒。

1.4线路重合闸一般均投入三相重合闸,系统联系紧密的线路投非同期重合，发电厂出线联络线路少于4回时电源侧重合闸投检同期合闸、对端投检无压合闸,重合时间一般整定为对端有全线灵敏度段最长时间加两个时间级差。

2.快速保护整定原则2。

1高频启信元件灵敏度按本线路末端故障不小于2。

0整定，高频停信元件灵敏度按本线路末端故障不小于1。

5~2.0整定。

2.2高频保护线路两侧的启信元件定值（一次值)必须相同。

2.3分相电流差动保护的差动电流起动值按躲过被保护线路合闸时的最大充电电流整定，并可靠躲过区外故障时的最大不平衡电流，同时保证线路发生内部故障时有足够灵敏度,灵敏系数大于2，线路两侧一次值动作值必须相同。

2。

4分相电流差动保护的其它起动元件起动值应按保线路发生内部故障时有足够灵敏度，灵敏系数大于2整定,同时还应可靠躲过区外故障时的最大不平衡电流.3后备保护的具体整定原则：以下各整定原则中未对其时间元件进行具体描述，各时间元件的定值整定应根据相应的动作配合值选取。

1 相间距离Ⅰ段：原则1：“按躲本线路末端故障整定”。

所需参数:可靠系数K K =0.8~0.85计算公式：L K DZ Z K Z ≤Ⅰ变量注解：ⅠDZ Z ――定值L Z ――线路正序阻抗原则2：“单回线终端变运行方式时，按伸入终端变压器内整定”。

所需参数：线路可靠系数K K =0。

8～0.85变压器可靠系数KT K ≤ 0.7计算公式：'T KT L K DZ Z K Z K Z +≤Ⅰ变量注解：'T Z ――终端变压器并联等值正序阻抗。

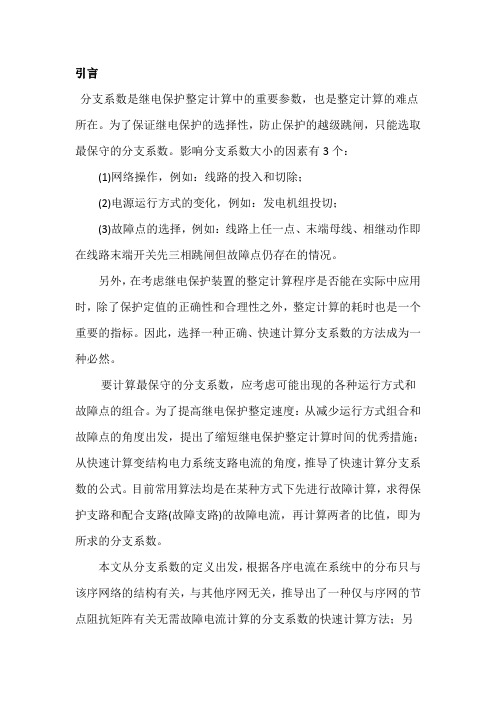

引言分支系数是继电保护整定计算中的重要参数，也是整定计算的难点所在。

为了保证继电保护的选择性，防止保护的越级跳闸，只能选取最保守的分支系数。

影响分支系数大小的因素有3个：(1)网络操作，例如：线路的投入和切除；(2)电源运行方式的变化，例如：发电机组投切；(3)故障点的选择，例如：线路上任一点、末端母线、相继动作即在线路末端开关先三相跳闸但故障点仍存在的情况。

另外，在考虑继电保护装置的整定计算程序是否能在实际中应用时，除了保护定值的正确性和合理性之外，整定计算的耗时也是一个重要的指标。

因此，选择一种正确、快速计算分支系数的方法成为一种必然。

要计算最保守的分支系数，应考虑可能出现的各种运行方式和故障点的组合。

为了提高继电保护整定速度：从减少运行方式组合和故障点的角度出发，提出了缩短继电保护整定计算时间的优秀措施；从快速计算变结构电力系统支路电流的角度，推导了快速计算分支系数的公式。

目前常用算法均是在某种方式下先进行故障计算，求得保护支路和配合支路(故障支路)的故障电流，再计算两者的比值，即为所求的分支系数。

本文从分支系数的定义出发，根据各序电流在系统中的分布只与该序网络的结构有关，与其他序网无关，推导出了一种仅与序网的节点阻抗矩阵有关无需故障电流计算的分支系数的快速计算方法；另外，针对影响分支系数的不同因素(网络操作、电源运行方式变化、故障点的选择)，介绍了一些加快措施。

1 分支系数的公式推导设故障点注入的短路电流为I d(r)，其在各节点所产生的故障电压分量：式中为短路点d与节点i(i=1,2...,n；r=0,1)之间的r序互阻抗。

将这一电压分量与故障前该节点的电压分量相加，即得到短路故障后的节点电压：自导纳和与其有互感支路的互导纳，对于正序或当支路i-j无互感时，为零矩阵。

在不计负荷(或负荷电流较短路电流小得多)的简化短路电流计算中，近似地可假定故障前节点电压标么值相等式中：l=(l=1,2，...,m)为支路i-j的互感支路但排除其中的检修支路。

第37卷2009年12月云 南 电 力 技 术YUNNAN ELECTR I C POWER Vo l 137N o 16Dec 12009收稿日期:2009-11-13用短路电流表计算分支系数的方法杨易政1赵 华2(11云南电网公司红河供电局,云南 蒙自 661100;21云南电网公司玉溪供电局,云南 玉溪 653100)摘要:介绍通过使用小短路电流表和电抗法计算分支系数,优化保护整定计算的方法。

关键词:整定计算 短路电流表 分支系数中图分类号:TM74 文献标识码:B 文章编号:1006-7345(2009)06-0069-021 前言1)基本概念:分支系数包含相电流保护的分支系数、距离保护的助增系数、零序电流保护的分支系数、低电压保护的分支系数。

在地区电网继电保护计算中,多数是用的是前三个。

2)选取依据:依据相关规程,线路保护的配合计算中,分支系数的选取,要结合实际可能的系统运行方式,相电流保护分支系数取最大值,距离保护助增系数取最小值,零序电流保护分支系数取最大值;灵敏度校核计算中,相电流保护分支系数取最小值,距离保护助增系数取最大值,零序电流保护分支系数取最小值。

3)分支系数计算选用的短路类型:选取相电流保护分支系数与距离保护助增系数,只需计算三相短路;选取零序电流保护分支系数,只需计算单相接地短路或两相接地短路。

有大量小水电并网的地区电网,运行方式复杂,使用电流计算分支系数,需进行大量运行方式计算,才可能得到需要的最大或最小分支系数。

通过对电流计算公式的推导,得到电抗计算公式,从而简化分支系数的计算;使用5最大短路电流和最小短路电流表6的数据,可以更进一步减少进行分支系数计算的计算量。

2 分支系数的定义及分析相电流保护分支系数K fz 定义为:相邻线路短路时,流过本线路的短路电流占流过相邻线路短路电流的份数。

见图1。

C 点母线短路,1DL 与2DL 的电流分支系数,相关公式如下:图1 电流分支系数电抗图K fz =I 1I 2(1)通过公式推导,可以得到一个结论:K fz 与相邻线路的正序电抗值无关,只与归算到母线的正序电抗值有关。
