第三章重力式挡土墙重力式挡土墙第三章：重力式挡土墙引言：重力式挡土墙是一种经济高效的土木工程结构，广泛应用于道路、桥梁、堤坝等工程中。

本章将详细介绍重力式挡土墙的定义、分类、设计原则、施工工艺等方面内容。

1. 定义重力式挡土墙是指通过墙体的自重来抵抗土压力，从而起到稳定土体的作用。

它由挡土墙体和临时或永久性的抗滑支撑结构组成。

1.1 挡土墙体挡土墙体通常由具有较高抗压强度的材料如混凝土、钢筋混凝土等构成，设计时需考虑抗倾覆、抗滑动等力学性能。

1.2 抗滑支撑为确保挡土墙的稳定性，常在背面设置抗滑支撑结构，如拉索锚杆、摩擦桩等，以增加抗滑能力。

2. 分类重力式挡土墙可根据不同的材料、结构形式进行分类，下面分别介绍几种常见的分类方式。

2.1 材料分类按材料的不同，重力式挡土墙可分为钢筋混凝土挡土墙、石筑挡土墙、重力式砂石挡土墙等。

2.2 结构形式分类按结构形式的不同，重力式挡土墙可分为重力式重叠挡土墙、重力式连续挡土墙、重力式悬臂挡土墙等。

3. 设计原则重力式挡土墙的设计应考虑以下原则，以确保结构的安全稳定。

3.1 墙体稳定性原则挡土墙体的自重应能有足够的稳定性，用于抵抗土压力和外力作用。

设计时需考虑墙体的高度、宽度、墙体表面摩擦系数等因素。

3.2 抗滑稳定性原则挡土墙的背面抗滑支撑结构应能有效阻止土体发生滑动或倾覆。

设计时需考虑抗滑支撑的类型、布置形式、作用方式等。

3.3 应力和变形控制原则挡土墙的设计应考虑承受荷载后的应力分布和变形情况，以保证结构的安全性和使用性能。

4. 施工工艺重力式挡土墙的施工过程通常分为准备工作、基础处理、墙体施工、抗滑支撑施工等阶段。

4.1 准备工作包括勘察设计、材料采购、机械设备准备等。

必须充分了解地质情况和设计要求，确定合适的施工方法和参数。

4.2 基础处理施工前需要对挡土墙的基础进行处理，包括基础的平整、控制地下水位、加固等。

4.3 墙体施工挡土墙体按照设计要求、施工工艺进行施工，包括混凝土的浇筑、模板的拆除等。

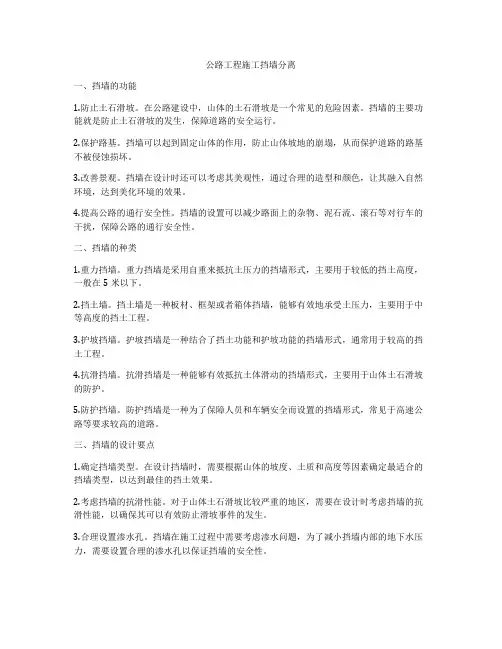

公路工程施工挡墙分离一、挡墙的功能1.防止土石滑坡。

在公路建设中，山体的土石滑坡是一个常见的危险因素。

挡墙的主要功能就是防止土石滑坡的发生，保障道路的安全运行。

2.保护路基。

挡墙可以起到固定山体的作用，防止山体坡地的崩塌，从而保护道路的路基不被侵蚀损坏。

3.改善景观。

挡墙在设计时还可以考虑其美观性，通过合理的造型和颜色，让其融入自然环境，达到美化环境的效果。

4.提高公路的通行安全性。

挡墙的设置可以减少路面上的杂物、泥石流、滚石等对行车的干扰，保障公路的通行安全性。

二、挡墙的种类1.重力挡墙。

重力挡墙是采用自重来抵抗土压力的挡墙形式，主要用于较低的挡土高度，一般在5米以下。

2.挡土墙。

挡土墙是一种板材、框架或者箱体挡墙，能够有效地承受土压力，主要用于中等高度的挡土工程。

3.护坡挡墙。

护坡挡墙是一种结合了挡土功能和护坡功能的挡墙形式，通常用于较高的挡土工程。

4.抗滑挡墙。

抗滑挡墙是一种能够有效抵抗土体滑动的挡墙形式，主要用于山体土石滑坡的防护。

5.防护挡墙。

防护挡墙是一种为了保障人员和车辆安全而设置的挡墙形式，常见于高速公路等要求较高的道路。

三、挡墙的设计要点1.确定挡墙类型。

在设计挡墙时，需要根据山体的坡度、土质和高度等因素确定最适合的挡墙类型，以达到最佳的挡土效果。

2.考虑挡墙的抗滑性能。

对于山体土石滑坡比较严重的地区，需要在设计时考虑挡墙的抗滑性能，以确保其可以有效防止滑坡事件的发生。

3.合理设置渗水孔。

挡墙在施工过程中需要考虑渗水问题，为了减小挡墙内部的地下水压力，需要设置合理的渗水孔以保证挡墙的安全性。

4.选择合适的材料。

在挡墙的设计中，选用合适的材料是非常重要的，需要考虑材料的强度、耐久性、抗腐蚀性等因素，确保挡墙的稳固和长久使用。

5.合理布置荷载。

挡墙在设计时需要考虑到荷载的大小和分布情况，合理布置荷载是确保挡墙稳定性的关键因素。

6.考虑挡墙的美观性。

除了满足功能性要求外，挡墙的设计也需要考虑其美观性，通过合理的造型和颜色，使挡墙与周围环境融为一体。

挡土墙设计一、挡土墙的分类及用途为防止路基填土或山坡土体坍塌而修筑的承受土体侧压力的墙式构造物，称为挡土墙。

在公路工程中，它广泛地用于支撑路堤填土或路堑边坡，以及桥台、隧道洞口和河流堤岸等处。

路基工程中，挡土墙的建筑费用较高，故路基设计时，应与其他可能的工程方案进行技术经济比较，择优选定。

公路工程中的挡土墙主要按下述几种方法进行分类。

按照挡土墙设置的位置，挡土墙可分为：路堑墙、路堤墙、路肩墙和山坡墙等类型，如图2-5-1所示。

按照结构形式，挡土墙可分为：重力式挡土墙、锚定式挡土墙、薄壁式挡土墙、加筋土挡土墙等。

按照墙体材料，挡土墙可分为：石砌挡土墙、混凝土挡土墙、钢筋混凝土挡土墙、钢板挡土墙等。

挡土墙各部分名称如图2-5-1a)所示。

靠回填土或山体的一侧面称为墒背；外露的一侧面称为墙面．也称墙胸；墙的顶面部分称为墙顶；墙的底面部分称为基底或墙底；墙面与墙底的交线称为墙趾；墙背与墙底的变线称为墙踵；墙背与铅垂线的夹角称为墙背倾角a。

挡土墙设置位置不同，其用途也不相同。

路堑墙设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度(图2-5-1a)。

路堤墙设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积(图2-5-1b)。

路肩墙设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。

它还可以保护临近路线的既有的重要建筑物(图2-5-1c)。

沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施(图2-5-1d)。

山坡墙设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡(图2-5-1e、图2-5-1f)。

为一个整体。

在这个整体中起控制作用的是填土与拉筋之间的摩擦力。

面板的作用是阻挡填土坍落挤出，迫使填土与拉筋结合为整体。

加筋土挡土墙属于柔性结构，对地基变形适应性大，建筑高度大，具有省工、省料、施工方便、快速等优点，适用于填土路基。

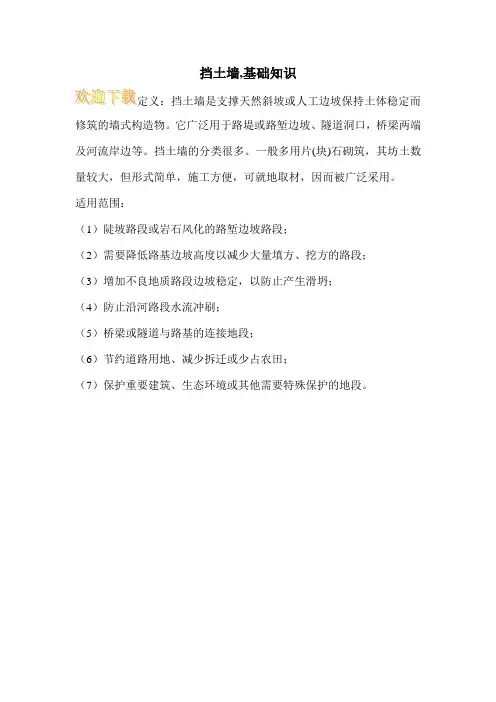

挡土墙,基础知识
修筑的墙式构造物。

它广泛用于路堤或路堑边坡、隧道洞口，桥梁两端及河流岸边等。

挡土墙的分类很多。

一般多用片(块)石砌筑，其坊土数量较大，但形式简单，施工方便，可就地取材，因而被广泛采用。

适用范围：
（1）陡坡路段或岩石风化的路堑边坡路段；
（2）需要降低路基边坡高度以减少大量填方、挖方的路段；
（3）增加不良地质路段边坡稳定，以防止产生滑坍；
（4）防止沿河路段水流冲刷；
（5）桥梁或隧道与路基的连接地段；
（6）节约道路用地、减少拆迁或少占农田；
（7）保护重要建筑、生态环境或其他需要特殊保护的地段。

按修筑挡土墙材料分类:石砌挡土墙、砖砌挡土墙、混凝土挡土墙、钢筋混凝土挡土墙和加筋土挡土墙等类型；
按挡土墙分布位置分类:
路堑墙示意图路堑墙
路堤墙示意图路堤墙
路肩墙示意图路肩墙
按挡土墙的结构形式分类:
重力式挡土墙示意图
重力式挡土墙
锚杆式挡土墙示意图
锚杆式挡土墙
锚定式挡土墙示意图
锚定式挡土墙
悬臂式挡土墙示意图
悬臂式挡土墙
扶壁式挡土墙示意图
扶壁式挡土墙
加筋式挡土墙示意图
加筋式挡土墙。

挡土墙说明及大样2019一、挡土墙的定义与作用挡土墙，顾名思义，是抵挡土压力的墙体。

它通常被建造在斜坡、路堤、基坑等地方，其主要作用包括：1、保持土体的稳定性：防止土体因自身重力、外部荷载或其他因素而发生滑动、坍塌。

2、节约用地：在有限的空间内，通过挡土墙的支撑，可以增加可利用的土地面积。

3、保护建筑物和基础设施：避免土体对周边建筑物、道路、管道等设施造成损害。

二、挡土墙的类型根据不同的分类标准，挡土墙可以分为多种类型。

常见的分类方式有以下几种：1、按照结构形式（1）重力式挡土墙：依靠自身的重力来抵抗土压力，通常由块石、混凝土或浆砌片石等材料建造。

这种挡土墙结构简单，施工方便，但体积较大，对地基要求较高。

（2）悬臂式挡土墙：由立壁和底板组成，主要依靠底板上的填土重量来维持平衡。

它的结构较为轻巧，但对钢筋和混凝土的用量要求较大。

（3）扶壁式挡土墙：在悬臂式挡土墙的基础上，增设扶壁以增强其稳定性。

适用于较高的挡土墙。

2、按照材料（1）砖石挡土墙：使用砖块、石块等砌体材料建造。

（2）混凝土挡土墙：采用混凝土浇筑而成，具有较高的强度和耐久性。

（3）钢筋混凝土挡土墙：结合了钢筋和混凝土的优点，性能优越。

3、按照位置（1）路肩挡土墙：设置在公路或铁路的路肩部位。

（2）路堤挡土墙：用于支撑路堤填土。

（3）山坡挡土墙：建造在山坡上，以保持山体的稳定。

三、挡土墙的设计要点1、土压力计算准确计算土压力是挡土墙设计的关键。

土压力的大小和分布受到土体性质、墙高、填土坡度等多种因素的影响。

常见的土压力计算方法有朗肯土压力理论和库仑土压力理论。

2、稳定性验算包括抗滑移稳定性和抗倾覆稳定性验算。

要确保挡土墙在各种工况下不会发生滑移或倾覆破坏。

3、地基承载力挡土墙的地基必须具备足够的承载力，以承受墙体传来的荷载。

如果地基承载力不足，需要采取加固措施，如换填、桩基等。

4、排水设计良好的排水系统对于挡土墙的稳定性至关重要。

应设置排水孔、排水盲沟等设施，及时排除墙后土体中的水分，减小水压力对挡土墙的影响。

挡土墙基础做法挡土墙是一种常用的土方工程结构，它能够有效地防止土体的坍塌和滑动，保证施工安全和工程质量。

而挡土墙的基础是其重要的组成部分，因为它能够承受土体的重量和外力，稳定挡土墙的整体结构。

下面将介绍挡土墙基础的主要做法和注意事项。

1. 基础类型挡土墙基础的类型主要包括浅基础和深基础。

浅基础通常采用基础板或基础梁，其作用是将挡土墙的荷载均匀分布到地基上，保证挡土墙的稳定性。

而深基础则一般采用桩基或悬臂墙基础，其作用是将挡土墙的荷载传递到更深的土层中，增强挡土墙的承载能力。

2. 基础设计挡土墙基础的设计需要考虑到以下几个方面：（1）承载力：挡土墙基础需要承受土体的重量和外力，因此其承载力必须满足工程要求。

（2）稳定性：挡土墙基础需要具有足够的稳定性，能够抵御土体的侧向位移和滑动。

（3）变形：挡土墙基础的变形应控制在允许范围内，不应对挡土墙的整体结构造成影响。

（4）地基条件：挡土墙基础的设计还需要考虑地基的情况，如土层的性质、土层厚度等。

3. 基础施工挡土墙基础的施工需要注意以下几个方面：（1）基础平整度：基础表面应平整、光滑，不应有明显的凹凸不平和孔洞。

（2）基础强度：基础的强度应符合设计要求，不得出现裂缝或破坏现象。

（3）基础尺寸：基础的尺寸应符合设计要求，不得有误差。

（4）基础防水：挡土墙基础需要进行防水处理，以保证基础的耐久性和稳定性。

（5）基础养护：基础施工后需要进行养护，保持适当的湿度和温度，以确保基础的强度和稳定性。

挡土墙基础是挡土墙结构的重要组成部分，其设计和施工都需要严格按照工程要求进行。

只有这样，才能确保挡土墙的安全性、稳定性和耐久性。

重力式挡土墙分类
重力式挡土墙是一种应用广泛的挡土结构，广泛用于道路、铁路、水利、市政工程等各种大型工程中。

根据其结构和特点，重力式挡土墙可以分为以下几类：
1. 简易重力式挡土墙
简易重力式挡土墙是一种容易施工、成本低廉、适用于较低挡土高度的挡土墙类型。

这种挡土墙一般采用石方或混凝土块作为基础，上层再加铺石条或者再用一层混凝土块进行配重，以增强重力挡土的稳定性和抗侧倾能力。

2. 简易预制重力式挡土墙
简易预制重力式挡土墙是简易重力式挡土墙的一种改进型，其特点是采用工厂生产的混凝土块或预制件进行施工，这些预制构件具有较好的一致性和质量保障，能够提高施工效率和挡土墙的稳定性。

3. 块石重力式挡土墙
块石重力式挡土墙是一种采用块石作为挡土材料的重力式挡土墙。

这种挡土墙的优点是材料资源丰富，可采用现场挖掘的块石，减少了材料运输成本，同时还能够形成较为自然的地貌景观。

4. 砖混重力式挡土墙
砖混重力式挡土墙是一种使用水泥混凝土和砖块进行构造的重力式挡土墙结构，这种结构能够有效防止土体的倾斜和滑移，同时还能够形
成较为平整的墙面，美化周围环境。

5. 垫层式重力式挡土墙
垫层式重力式挡土墙是一种在重力挡土墙下面安装一层防滑垫层，以防止土体的滑移的结构。

该结构主要由垫层、挡墙和连接杆组成，能够预防土体滑移和坍塌，达到更好的防护效果。

以上就是重力式挡土墙的主要分类，针对不同工程建设需要选择不同类型的重力式挡土墙，在确保工程近乎完美完成的同时，也为环境和社会经济的可持续发展做出了贡献。
