专题论坛I •废线制浆废渣•硕士，工程师；主要从事制浆造纸工程咨询及设计工作。

OCC废纸制浆废渣处理系统及资源化利用文艾（中国轻工业长沙工程有限公司，湖南长沙，410114）摘要：叙述了OCC废纸制浆废渣的组成，详细介绍了废渣处理中压榨脱水、破碎、铁性金属分离、非铁性金属分离、震动分离及近红外分选等操作工序，对水力碎浆机绞绳处理、转鼓碎浆浆渣处理及轻渣处理流程进行了分析介绍，讨论了最终分选废渣的末端资源化处理方法。

关键词：OCC；废纸制浆；浆渣处理；固废处理；资源化利用中图分类号：X793文献标识码：A DOI：10.11980/j.issn.0254-508X.2019.07.010OCC Pulping Rejects Treatment System and RecyclingWEN Ai(China CEC Engineering Corporation,Changsha,Hunan Province,410114)(E-mail：wenai557@)Abstract:The composition of OCC pulping rejects was described.The treatment of rejects including press dewatering,shredding,FE・metal separation,NFE-metal separation,ballistic separation and nearinfrared sorting were described in detail.The rags treatment,drum pulping rejects and light rejects treatment process were analyzed and introduced,and the recycling applications of final sorted rejects were discussed. Key words:OCC;recovery paper pulping;pulp rejects treatment;solid waste treatment;resource utilization近十几年来我国造纸行业高速发展，其中包装纸产量及消费量伴随着电子商务及快递物流行业的发展壮大更是增长迅猛叫箱纸板与瓦楞原纸等包装纸主要由废旧瓦楞箱纸板（Old Corrugated Container, OCC）回收后再次抄造而成。

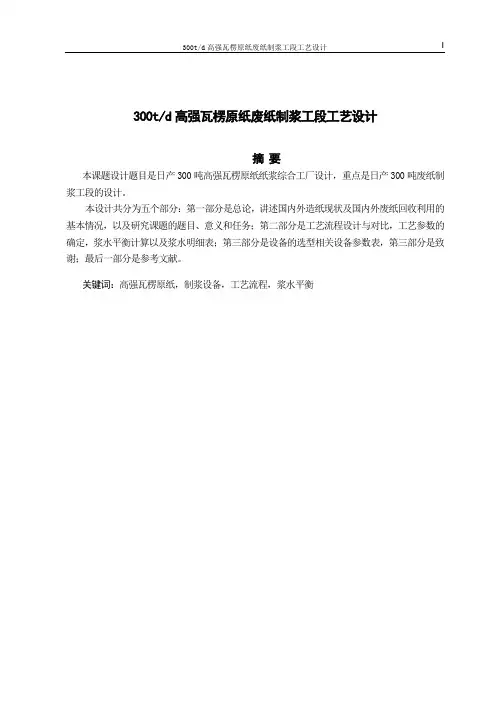

300t/d高强瓦楞原纸废纸制浆工段工艺设计摘要本课题设计题目是日产300吨高强瓦楞原纸纸浆综合工厂设计，重点是日产300吨废纸制浆工段的设计。

本设计共分为五个部分：第一部分是总论，讲述国内外造纸现状及国内外废纸回收利用的基本情况，以及研究课题的题目、意义和任务；第二部分是工艺流程设计与对比，工艺参数的确定，浆水平衡计算以及浆水明细表；第三部分是设备的选型相关设备参数表，第三部分是致谢；最后一部分是参考文献。

关键词：高强瓦楞原纸，制浆设备，工艺流程，浆水平衡The Design of Daily 300 Tons of High-Strength Corrugated BasedPaper Pulping ProcessABSTRACTThe subject of the design is daily 300 tons of high-strength corrugated paper pulp integrated plant design, the key is to design a section about daily 300 tons of waste paper pulping .This design is divided into five parts: the first part is the general introduction about the domestic and international basic situation of waste paper recycling, as well as the research topic, significance and the task; the second part is the design and comparison of process flow, process parameter determination, slurry water balance calculation and water list; the third part is the table of related equipment selected , the third part is the acknowledgment; the last part is the bibliography.KEY WORDS: high-strength corrugated base paper, pulping equipment,technological progress,the balance of the pulp and water目录摘要.......................................................... 错误!未定义书签。

废纸制浆（OCC）工艺流程的综述绪论废纸, 作为二次纤维, 对它的开发和利用正受到世界各国造纸业的广泛关注。

据估算, 全球每年森林面积净减少量约为1600万hm⒉/a , 而造纸行业是木材的消耗大户, 鉴于此, 制浆业发达的国家, 出于节约资源、保护环境的考虑, 也在大力提倡废纸回收利用, 而在我国, 本身木材资源就很匾乏, 加之中小型造纸企业多, 污染大。

据中国造纸协会资料介绍, 目前中国造纸工业纸及纸板生产企业约有3500 家,2001 年造纸用浆总量为2980 万他 ,其中木浆占23%, 废纸浆占44%, 非木材浆占33% 。

可见, 废纸浆已成为我国的主要浆种, 但也存在一定的问题, 一是目前我国废纸回收利用发展不平衡, 沿海地区发展较快 二是国内废纸回收率较低, 近年来废纸利用率的提高, 主要依靠进口来解决, 三是国内废纸市场管理不科学, 收购零散, 价格混乱, 不分类, 杂质多, 无标准可依, 供应规小, 不成体系, 四是废纸制浆存在的共性技术难题如脱墨, 去胶粘物, 白度和得率的提高等.目录1. 度纸制浆的特点 (3)1.1 度纸制浆优点 (3)1.2 国内废纸特点 (3)1.3 废纸再生过程性质的变化 (3)1.4 回用纤维衰变的影响因素 (4)2. 废纸浆生产工艺概况 (5)3. 废纸纸浆工艺段设计 (5)3.1 碎解和疏解设备的选择 (5)3.2 废纸浆的净化设备的选择 (6)3.3 废纸浆的筛选设备的选择 (7)3.4 废纸浆的浓缩设备选择 (9)4. 废纸脱墨流程与工艺 (9)5. 纸浆生产中的节水措施 (10)参考文献 (12)1. 度纸制浆的特点1.1 度纸制浆优点利用废纸制浆的优点在于。

一是解决木材纤维原料短缺, 提高产品质量。

长期以来, 我国造纸工业由于木材原料比例小, 严重制约了纸张产量和质量的提高及品种的发展, 对造纸业在国际上的竞争十分不利。

二是可降低建设投资和生产成本。

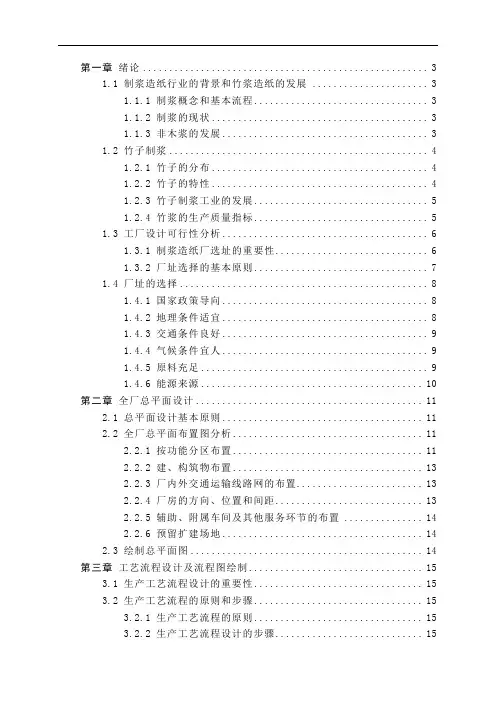

第一章绪论 (3)1.1 制浆造纸行业的背景和竹浆造纸的发展 (3)1.1.1 制浆概念和基本流程 (3)1.1.2 制浆的现状 (3)1.1.3 非木浆的发展 (3)1.2 竹子制浆 (4)1.2.1 竹子的分布 (4)1.2.2 竹子的特性 (4)1.2.3 竹子制浆工业的发展 (5)1.2.4 竹浆的生产质量指标 (5)1.3 工厂设计可行性分析 (6)1.3.1 制浆造纸厂选址的重要性 (6)1.3.2 厂址选择的基本原则 (7)1.4 厂址的选择 (8)1.4.1 国家政策导向 (8)1.4.2 地理条件适宜 (8)1.4.3 交通条件良好 (9)1.4.4 气候条件宜人 (9)1.4.5 原料充足 (9)1.4.6 能源来源 (10)第二章全厂总平面设计 (11)2.1 总平面设计基本原则 (11)2.2 全厂总平面布置图分析 (11)2.2.1 按功能分区布置 (11)2.2.2 建、构筑物布置 (13)2.2.3 厂内外交通运输线路网的布置 (13)2.2.4 厂房的方向、位置和间距 (13)2.2.5 辅助、附属车间及其他服务环节的布置 (14)2.2.6 预留扩建场地 (14)2.3 绘制总平面图 (14)第三章工艺流程设计及流程图绘制 (15)3.1 生产工艺流程设计的重要性 (15)3.2 生产工艺流程的原则和步骤 (15)3.2.1 生产工艺流程的原则 (15)3.2.2 生产工艺流程设计的步骤 (15)3.3 工艺流程设计及说明 (16)3.3.1 备料方法的选定 (16)3.3.2 蒸煮方法的选定 (16)3.3.3 洗涤方法的选定 (17)3.3.4 筛选方法的选定 (17)3.3.5 净化方法的选定 (17)3.4 绘制生产工艺流程图的要求................. 错误!未定义书签。

第四章浆水平衡计算 (19)4.1 注意事项及工艺参数 (19)4.2 浆水平衡计算步骤与方法 (20)4.2.1 1#锥形除渣器、圆网浓缩机平衡 (20)4.2.2 锥形除渣器组平衡 (21)4.2.3 筛浆段平衡 (22)4.2.4 三段洗涤平衡 (24)4.2.5 蒸煮段平衡 (25)4.2.6 黑液池平衡 (27)4.2.7 白液池平衡 (27)4.3 浆水平衡明细表 (28)4.4 浆水平衡明细表 (35)参考文献 (37)第一章绪论1.1 制浆造纸行业的背景和竹浆造纸的发展1.1.1 制浆概念和基本流程制浆，就是利用化学或机械的方法，或两者结合的方法，是植物纤维原料离解，变成本色浆的生产过程。

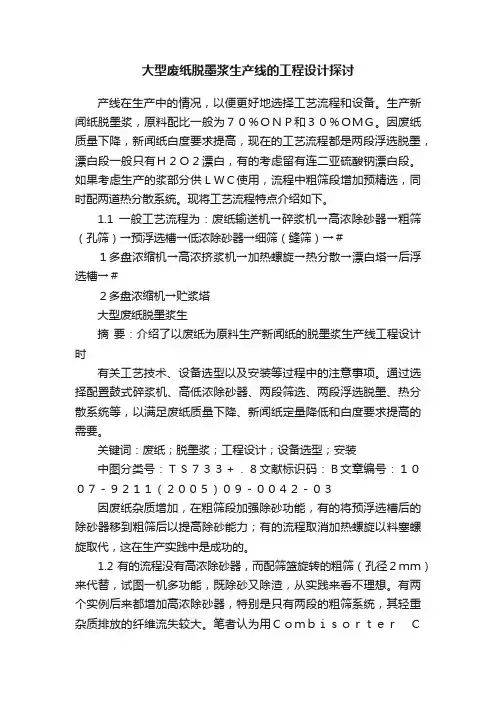

大型废纸脱墨浆生产线的工程设计探讨产线在生产中的情况，以便更好地选择工艺流程和设备。

生产新闻纸脱墨浆，原料配比一般为７０％ＯＮＰ和３０％ＯＭＧ。

因废纸质量下降，新闻纸白度要求提高，现在的工艺流程都是两段浮选脱墨，漂白段一般只有Ｈ２Ｏ２漂白，有的考虑留有连二亚硫酸钠漂白段。

如果考虑生产的浆部分供ＬＷＣ使用，流程中粗筛段增加预精选，同时配两道热分散系统。

现将工艺流程特点介绍如下。

1.1一般工艺流程为：废纸输送机→碎浆机→高浓除砂器→粗筛（孔筛）→预浮选槽→低浓除砂器→细筛（缝筛）→＃１多盘浓缩机→高浓挤浆机→加热螺旋→热分散→漂白塔→后浮选槽→＃２多盘浓缩机→贮浆塔大型废纸脱墨浆生摘要：介绍了以废纸为原料生产新闻纸的脱墨浆生产线工程设计时有关工艺技术、设备选型以及安装等过程中的注意事项。

通过选择配置鼓式碎浆机、高低浓除砂器、两段筛选、两段浮选脱墨、热分散系统等，以满足废纸质量下降、新闻纸定量降低和白度要求提高的需要。

关键词：废纸；脱墨浆；工程设计；设备选型；安装中图分类号：ＴＳ７３３＋．８文献标识码：Ｂ文章编号：１００７－９２１１（２００５）０９－００４２－０３因废纸杂质增加，在粗筛段加强除砂功能，有的将预浮选槽后的除砂器移到粗筛后以提高除砂能力；有的流程取消加热螺旋以料塞螺旋取代，这在生产实践中是成功的。

1.2有的流程没有高浓除砂器，而配筛篮旋转的粗筛（孔径２ｍｍ）来代替，试图一机多功能，既除砂又除渣，从实践来看不理想。

有两个实例后来都增加高浓除砂器，特别是只有两段的粗筛系统，其轻重杂质排放的纤维流失较大。

笔者认为用ＣｏｍｂｉｓｏｒｔｅｒＣＳ型筛作为第三段粗筛，对重、轻杂质的去除是很理想的设备，轻杂质干度高，不带任何纤维。

1.3规模大的系统，废纸链板输送机应该配废纸散包机，以免产生损坏输送机、废纸计量不准、堵塞喂料口等毛病。

在设计废纸输送机系统时，散包机和匀料辊要同时配备，匀料辊安装在输送机的斜面上，可调节匀料辊辊面与链板的距离。

高强瓦楞原纸生产线的设计及主体设备配置杨树忠【摘要】我国的造纸厂,用于抄纸板的造纸机,当车速在250m/min以下时,用圆网造纸机的居多；近年来,国内有条件的造纸厂,抄纸板的造纸机,车速已超过了300m/min,造纸机也采用了叠网成形器.本文介绍了一条日处理350吨AOCC/OCC废纸、并配有450m/min车速的二叠网造纸机、用以生产高强瓦楞原纸的最新典型的生产线设计和主体设备配置.AOCC/OCC废纸处理工艺配有国内先进的D型水力碎浆机,波纹压力筛浆机及热分散等设备.造纸机配有上下网案为8.5m、24m及网案宽4.4m的二叠网,按照P.Wahlstr(o)m压榨理论的流动控制型机理设计成双毯大辊径压榨系统及44个φ1800烘缸的干燥装置.本文对各主体设备的设计原理及主要设计参数进行了详细的介绍和论述.【期刊名称】《天津造纸》【年(卷),期】2013(035)001【总页数】9页(P8-15,24)【关键词】高强瓦楞原纸;废纸处理;流动控制压榨;二叠网造纸机【作者】杨树忠【作者单位】天津造纸厂有限公司研发中心,天津,300350【正文语种】中文商品包装是流通和供应链中十分重要的一个环节，它是使商品能安全完好的从生产厂家送到消费者手中的重要保证，随着经济的发展尤其是零售业的发展，包装工业获得很大的发展。

瓦楞材料是最重要的纸质包装材料，通常是由箱纸板和瓦楞原纸加工成瓦楞纸板，再用瓦楞纸板加工成各式各样的瓦楞纸箱。

瓦楞原纸是生产瓦楞纸板的重要组成材料之一。

瓦楞原纸要求抗张强度要好，纸面平整，有较好的环压强度和适宜的紧度，要求有一定的弹性，以保证制成的纸箱具有防震和耐压能力。

国产瓦楞原纸分为A、B、C、D 四个等级，其主要指标见表1 。

表1 瓦楞原纸规格1 废纸处理工艺及主体设备的配置[1]国内厂家使用11＃美废AOCC(或俄废、日废、欧废)和国废OCC 做为主要原料经废纸处理后，用于抄造高强瓦楞原纸；使用的造纸机，当车速在250m/min 以下时，用圆网机的居多；当车速超过300m/min时，以叠网造纸机居多。

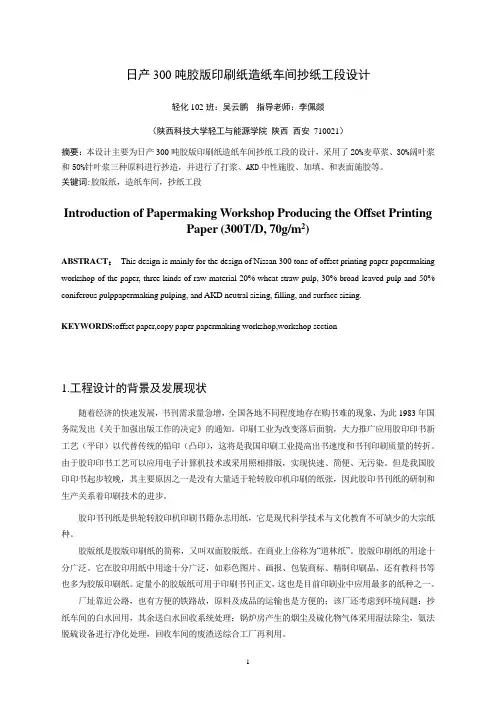

日产300吨胶版印刷纸造纸车间抄纸工段设计轻化102班：吴云鹏指导老师：李佩燚（陕西科技大学轻工与能源学院陕西西安710021）摘要：本设计主要为日产300吨胶版印刷纸造纸车间抄纸工段的设计，采用了20%麦草浆、30%阔叶浆和50%针叶浆三种原料进行抄造，并进行了打浆、AKD中性施胶、加填、和表面施胶等。

关键词:胶版纸，造纸车间，抄纸工段Introduction of Papermaking Workshop Producing the Offset PrintingPaper (300T/D, 70g/m2)ABSTRACT：This design is mainly for the design of Nissan 300 tons of offset printing paper papermaking workshop of the paper, three kinds of raw material 20% wheat straw pulp, 30% broad-leaved pulp and 50% coniferous pulppapermaking pulping, and AKD neutral sizing, filling, and surface sizing.KEYWORDS:offset paper,copy paper papermaking workshop,workshop section1.工程设计的背景及发展现状随着经济的快速发展，书刊需求量急增，全国各地不同程度地存在购书难的现象，为此1983年国务院发出《关于加强出版工作的决定》的通知。

印刷工业为改变落后面貌，大力推广应用胶印印书新工艺（平印）以代替传统的铅印（凸印），这将是我国印刷工业提高出书速度和书刊印刷质量的转折。

由于胶印印书工艺可以应用电子计算机技术或采用照相排版，实现快速、简便、无污染。

但是我国胶印印书起步较晚，其主要原因之一是没有大量适于轮转胶印机印刷的纸张，因此胶印书刊纸的研制和生产关系着印刷技术的进步。

1课程设计的目的(1)它是高等学校学生在学完基础课程和专业课程理论后，进行的最后一个实践性教学环节，设计过程中，课复习和巩固所学知识，练就综合应用所学相关知识的能力，创造性的投放接下来的实际生产。

(2)它是造纸学院针对毕业生实际情况，对毕业设计的一次提前演练和专业知识的巩固。

具有很高的针对性和实际作用，保证学生在以后的毕业设计能力更高效的完成。

2课题的任务（1）确定生产工艺流程方案，画出方框图。

（2）在选择一个方案与所设计的主方案进行比较，说明所选定工艺流程的合理性与先进性。

（3）选择所设计的主方案的工艺参数。

（4）浆水平衡计算。

（5）主要设备选型。

（6）用AutoCAD画出工艺流程图和浆水平衡图。

3课题的国内外现状我国造纸工业废纸回收与利用现状我国的废纸利用率随着造纸工业的发展而迅速上升。

从图3-1和表3-1可以看出：废纸浆消耗量从2001年的1310万吨上升到2007年的4017万吨，增长了207%；废纸浆的利用率从2001年的44.0%提高到2007年的59.3%，增长了15个百分点。

废纸浆中进口废纸所占的比例明显增长。

2007年废纸进口量2256万吨，占全年废纸消耗量的44.9%，而2001年废纸进口量624万吨，占当年废纸消耗量的38.1%，2007年比2001年增加了6.8个百分点。

废纸消耗量增长的主要驱动力来源于纸和纸板消费量的快速增长。

2007年纸和纸板消费量7290万吨，比2001年的消费量3683万吨增加了3607万吨，上升了98%，几乎翻了一番。

但是由于我国木浆资源缺乏，加上进口木浆价格上扬，尽管2007年进口木浆量达到845万吨（表2），比2001年进口量490万吨增加了72.4%，但进口木浆仅占纸浆消耗总量的12.5%，而国产非木浆产量无大变化，虽维持在1300万吨/年左右，但其所占纸浆消耗总量的比例呈下降的趋势。

因此，在纸浆消费结构不断优化和环保要求不断提高的背景下，纸浆消费量的缺口主要通过大量增加废纸消耗量和适量增加国产木浆消耗量来弥补。

第五章废纸制浆第一节概述•一次纤维（原生纤维）Virgin fiber •二次纤维Secondary fiber, Recycled fiber一、废纸回收意义造纸工业面临三大问题：•原料短缺•能源紧张•环境污染我国造纸原料结构二、废纸的分类•联合国粮农组织4 大类：新闻纸和书籍废纸、纸板箱废纸、高质量废纸和其他废纸•英11类•美3大类：纸浆代用品、可净化废纸和普通废纸。

详细分为47种+7种（特殊等级）•德国4大类：低级、中级、高级和保强废纸。

国内常用的美国废纸•6﹟旧报纸由打包好的旧报纸组成，其他纸张含量≯5%•7﹟特别旧报纸经分拣、打包、新鲜干燥的旧报纸，未经日晒•8﹟脱墨用的特种旧报纸经分拣、打包、新鲜干燥的旧报纸，未经日晒，不含杂志、白页、印刷厂过期报刊和其他废杂纸•10﹟旧杂志干的旧涂布杂志、目录和同类的印刷品，打包•11﹟旧瓦楞纸箱经打包旧瓦楞纸箱，其面层为仿箱纸板浆，麻浆或硫酸盐浆•37﹟经拣选的办公废纸打包、来自办公室未受潮的废纸，主要为白色或彩色不含机木浆的废纸，不含未漂纤维的计算机打印纸和传真纸。

•42﹟计算机打印纸用于数据处理机的漂白亚硫酸盐或硫酸盐浆制的表格纸，打击式或非打击式（如激光）的计算机印刷纸。

•43﹟涂布书写纸由漂白亚硫酸盐浆或硫酸盐浆制成的涂布纸废纸，印或未印过，允许含有一定量的机木浆制浆工艺学制浆工艺学国内尚无废纸分类的统一标准，通常分为：•白色废纸纸浆代用品，为印刷厂的白纸边•书籍、杂志废纸OMG（Old Magazine）脱墨后可生产书写纸、卫生纸等，也可生产箱纸板，或在新闻纸中掺用•旧新闻纸ONP（Old News Paper）脱墨后主要用于配抄新闻纸或抄造生活用纸和一般文化用纸•纸箱与纸板废纸OCC（Old Corrugated Container）抄瓦楞原纸、箱纸板等，竹、木浆废纸可用于生产挂面纸板•纸袋纸废纸和牛皮纸废纸可回抄仿纸袋纸，再生条纹包装纸，也可掺入木浆作箱纸板挂面浆•混合废纸①混合办公废纸Mixed Office Waste——MOW②一般混合废纸制浆工艺学制浆工艺学我国废纸的主要来源•印刷厂切下的白纸边和报废的印刷品•出版单位作为废纸处理的书籍和刊物•机关、工商企事业单位的废旧公文资料•废旧书刊报纸及各种包装纸箱、纸盒等•学校的旧报纸和学生练习本•居民家庭自有的各种旧报纸、废旧图书杂志、包装纸箱等。

浅谈进口废纸（OCC）制浆生产线1.概述目前，我国使用进口废纸（OCC）（以下简称废纸）作为主要原料生产箱纸板的厂家越来越多，各个厂家采用的生产设备各不相同，生产工艺流程也各具特色，而在成浆质量、纤维得率、能源消耗、污染负荷等方面也存在不小的差距。

根据我们多年来从事废纸处理工艺研究和设计方面的经验，力求从理论和实践和实践两方面相结合，向大家推荐一种较为完善的废纸制浆生产线，以期共同探讨二次纤维合理应用。

2.废纸处理的要点3.废纸的处理，归纳起来主要有两点；第一是将废纸碎解、疏解；第二是去除杂质。

第一点相对来讲比较容易做到。

第二点就相对复杂一些。

这时因为废纸中的杂质种类繁多，性状各异。

从来源上讲，既有在纸加工和印刷时使用的热熔胶、石蜡、沥青、塑料等，又有在废纸回收过程中混入的塑料制品、纺织物、泥土、砂粒等；从性能上分，既有大而重及小而重的杂质，如铁丝、砂粒、玻璃、金属片等，也有大而轻及小而轻的杂质，如塑料、热熔胶等；还有染料、淀粉一类的溶解性固形物。

不清除这些杂质。

这个“快”是指在生产线中，杂质还没有碎解时，应尽早地除去。

因为每经过一道工序，都会使杂质变小，增加了纤维与杂质的分离难度，“好”是指生产线的杂质去除率高，能量消耗低，污染负荷轻，操作管理方便，运行费用低。

3、废纸处理系统的工艺流程根据以上废纸处理的特点，我们采用国产和进口设备，编排了如下工艺流程：废纸→水力碎浆机组合系统→一级三段粗选→一级二段中的浓除渣→一级三段精选→一级三段低浓除渣→一级二段轻杂质除渣→浓缩→纤维分级→短纤维→盘磨→去抄纸车间→长纤维→热分散系统→盘磨→去抄纸车间4废纸制浆生产线的设备选用现在的废纸处理系统，生产能力大，国内有的规模达到150~500t/d。

如果人工分拣废纸，既不能保证供应，也大幅度增加人工费、场地费用、运输费用等，经济上的不偿失，管理上的增加难度。

因此，现在废纸不再经过人工分拣，整捆废纸送到输送机上，剪断铁丝直接投入碎浆机碎解。
