肌电图与诱发电位仪2013

肌电图诱发电位仪技术参数一、适用范围：能够完成神经电图、肌电图、诱发电位等检测项目。

二、硬件技术要求（一）放大器★1、外置放大器通道数：次通道2、输入阻抗：>1000MΩ3、噪声水平:<O.5uV4、共模抑制比：>120dB★5、采样率：NlOoKHZ/通道★6、AD：>24Bit（二）电刺激器1、电刺激器接口：2个2、刺激类型：恒流3、刺激强度：O-100mA4、输出极性：正相、负相、交替、双相（三）听觉刺激器1、刺激器输出：标准声学耳机2、数量：1套3、刺激极性：疏音、密音、交替音（四）视觉刺激器1、刺激模式：棋盘格翻转、水平条栅、垂直条栅2、刺激输出：视觉刺激器3、刺激视野：全视野、半视野、1/4视野4、注视点：2种以上，可移动5、背景色：黑、灰（五）计算机系统要求1、计算机主机：不低于酷睿i7,8G内存，硬盘NlT,光驱刻录2、Windows操作系统3、键盘、鼠标、≥22寸液晶显木屏（六）软件功能要求1、神经电图1.1运动传导速度测定1.2感觉传导速度测定1.3微移定位1.4F-波1.5H-反射1.6重复频率电刺激1.7瞬目反射1.8植物神经电反应2、肌电图2.1定量肌电图分析：静息电位、单MUP、多MUP自动及手动分析、干扰相自动分析。

2.2同心圆针肌电图耗材可实现做单纤维肌电检测。

3、诱发电位3.1体感诱发电位（上肢体感、下肢体感、脊髓诱发、三叉神经体感）。

3.2听觉诱发电位（脑干诱发电位、40Hz、客观测听等）。

3.3视觉诱发电位3.4事件相关电位（P300）4、全中文病历管理和中文报告生成系统。

5、中国人正常值数据库。

6、配套全中文软件及全中文报告系统，可根据需要自定义报告格式，表格、数据、图形自动进入中文报告系统，不需要手工输入数据或屏幕抓图粘贴完成中文报告。

报告结果可转入微软办公软件读取分析。

拔掉Q9保护插头，将复合电极插在电极插座上，并固定电于极架上。

插上电源，打开开关，仪器预热几分钟。

2、仪器的校正
a、仪器插上电极，选择开关置pH档。

定位调节器、斜率调节器都置于中间位置。

温度调节器转至相应的校正溶液温度。

b、电极用蒸馏水洗净甩干后，放入第一种缓冲溶液pH=6.86，搅拌使其充分接触，待读数稳定后，调节定位调节器使该读数为该缓冲溶液相应温度下的pH值（见附表）。

c、电极用蒸馏水洗净甩干后，放入第二种缓冲溶液pH=4.00（或PH9.18），搅拌使其充分接触，待读数稳定后，调节斜率调节器使该读数为该缓冲溶液相应温度下的pH值（见附表）。

经校正的仪器，各调节器不应再有变动。

否则必须重新校正。

常规使用时，每天校正一次已能达到使用要求。

3、测量pH值：
经校正的仪器，即可用来测量被测溶液。

（1）被测溶液和用作校正的标准溶液温度相同时。

电极插入被测溶液，搅拌使其充分接触，待读数稳定后，读取该溶液pH值；
（2）被测溶液和用作校正的标准溶液温度不相同时。

温度计测出被测溶液的温度值，调节温度调节器置于该温度值上；
电极插入被测溶液，搅拌使其充分接触，待读数稳定后，读取该溶液pH值；
4、测量电极电位（mV值）：
①接上相应的离子选择电极；
②用蒸馏水清洗电极，用滤纸吸干；
③电极插入被测溶液，搅拌使其充分接触，待读数稳定后，读取该离子选择电极的电极电位（mV值）。

肌电-诱发电位技术
肌电-诱发电位技术可以分为多种类型，包括运动诱发电位（MEP）、感觉诱发电位（SEP）和H反射。

运动诱发电位测试通过
向大脑发出刺激来评估运动皮层的功能。

感觉诱发电位测试则用于
评估感觉神经传导速度和感觉皮层功能。

H反射测试则用于评估脊
髓和周围神经的功能。

肌电-诱发电位技术在临床上具有广泛的应用。

它可以帮助医生
诊断和监测神经肌肉疾病，如多发性硬化症、帕金森病和周围神经
病变。

此外，肌电-诱发电位技术也常用于术前和术后评估，以帮助
医生了解神经系统在手术前后的功能状态。

除了临床应用，肌电-诱发电位技术也在科研领域得到广泛应用。

研究人员可以利用这项技术来了解神经肌肉系统的生理和病理过程，以及开发新的治疗方法和药物。

总的来说，肌电-诱发电位技术是一种重要的神经生理学测试方法，对于诊断神经肌肉疾病、监测病情发展和进行科研具有重要意义。

通过对肌电-诱发电位技术的全面了解，我们可以更好地认识和
理解神经肌肉系统的功能和疾病。

肌电图诱发电位仪使用要求（NDI-092型肌电图诱发电位仪）1.使用环境的选择：肌电图诱发电位仪是检测人体微弱生物电信号的仪器设备，由于信号非常的微弱（小到零点几微伏），如果受到干扰，就会在检测结果如波形上叠加一种类似于某些病变的畸变（谐波）而容易造成误诊，同时还可能引起微电击，严重时还有生命危险。

所以为了保证操作人员和被检人员的安全，和检查结果的准确性，请使用者在安装和使用肌电图诱发电位仪之前，确保符合以下要求。

（1）周围电磁环境要求：远离大功率电气装置和射频设备的房间，远离变电站、放射科设备、理疗科设备、超高频病房呼叫、高频透热机和其他外科电仪器系统等。

易造成干扰的装置如：电力变压器、高压线、电梯、电动机、移动/联通/电信基站、超高频病房呼叫、电视发射塔/接收天线、磁共振成像(MRI)、全身螺旋CT扫描仪、单（双）光子发射计算机断层扫描机、除颤器、全自动生化仪、采用电磁波技术的碎石机、高频透热机、胃肠断层扫描机、高频电刀、多功能微波治疗仪等。

（2）电源要求：a)电压要求：AC220V/50Hz （在AC198V—AC242V之间）如果医院存在经常断电、电压不稳（过欠压）等情况，会容易导致机器的死机、数据的丢失甚至机器的损坏等问题。

为了避免由于电源原因而造成的机器不能正常使用的情况，请加装UPS电源给设备供电。

（UPS电源要求：带有CQC认证，额定容量在1KW以上在线稳压正弦波输出的UPS 电源，不间断时间5分钟以上）b)肌电图仪的系统输入功率：320VA+10%（不含显示器）；电源线材质要求为铜线，铜线截面积在1平方以上，建议使用2.5平方的铜线。

（3）接地要求：如医院电源为三相五线制，请确保保护地线的接地电阻小于4欧姆，且做可靠连接，并保证整个系统的电位均衡。

对于大楼没有良好的保护地线或达不到要求的，需要埋设单独地线（埋设方法可参考附图），接地电阻小于4欧姆；单独地线连接时，在墙壁电源插座中，先拆掉原有保护地线，接入单独地线使用。

性能指标2.1外观与结构2.2.1仪器的外充应无机械损伤、锈蚀.面板上的文字、标志应清斷可见、牢固，2.2.2仪器的塑料件应无起泡、开裂、变形以及濯注物溢出现象.2.2信号釆集与放大2.2.1前置放大器a）输入通道数1〜4路共地输入通道，注册单元4通道前置放大器：b）通道输入短路噪声≤0.7nV nns （0. IHz-lOkHz.两输入端对患者地短路）；c）通道差模输入阻抗≥2000MQ：d）通道共模抑制比≥110 dB：2.2.2通道滤波器要求a）高通频率：（0.1, 0.2 , 0.5. 1. 2 , 5, 10 . 20 , 30, 50, 70, 100 , 200 . 300. 500, 1000） Hz：幅度衰减：（-3±0.5） dB.注册单元具备所有高通频率.b）低通频率：（0.02, 0.05, 0.1, 0.2. 0.3. 0.5. 1. 1.5. 2. 2.5, 3. 5. 10. 20） kHz：幅度衰减：（-3±0.5）dB.注册单元具备所有低通频率。

c）陷波：领率：50Hz可通过软件设定为开或关：幅度衰减：W-30 dB.2.2.3通道增益要求通道增益：（50, 100, 250. 500. 1000. 2 500 . 5 000, 10 000 , 25 000 . 50 000. 100 000.250 000 , 500 000, 1 GGOOOO）倍；允差：±10%.注册单元具备所有增益.2.2.4自检a）电极接触电阻测试接触电阻：（2〜10）kQ・允差：±20%.b）机内校准信号可通过操作面板设定为：5uV/50uV/500uV /5B V,频率200Hz的方波。

幅度允差：（50nV： 500M V： 5mV） ±10%.注册单元具备：5M V/50M V/500M V/5B V.2.3 刺激器注册单元具备下述4个刺激器：电刺激器、听觉刺激器、图像刺激器和闪光剌激器。

肌电图诱发电位仪一台主要技术要求一、系统技术规格要求：1、前置放大器：四通道；光电隔离传输；检测时整机系统一体化交流供电（非电池供电），可持续全天工作。

2、电压灵敏度：0.05uv/D—10mv/D，须提供检测报告以核对参数。

3、显示灵敏度：0.01uv/D—30mv/D。

4、共模输入阻抗：≥3000兆欧。

5、差模输入阻抗：≥300兆欧6、幅频特性：在频率为0.5Hz～10KHz范围上，电压测量误差要求在+5%-- -10%之内。

7、扫描时程：0.5ms/D—30s/D，要求不超过±2%。

8、共模抑制比：≥117dB。

须提供检测报告以核对参数。

9、输入短路噪声：≤0.4μVrms二、电流刺激器：1、电流刺激器最大脉冲强度：100mA±5% ，并有保护设置2、脉冲强度误差：≤±5%3、最大脉冲宽度：1ms±5%4、刺激触发器输出频率：0.1Hz—70Hz±5%，伴有外触发。

三、视刺激器：1、19吋高分辨率屏幕。

2、种类：专用CRT、LED闪光刺激器3、刺激图像：棋盘格（1×1）-（128×96）4、刺激方式：全场、半场（左右、上下）、1/4场、横条、四、听刺激器：1、极性（交替波:疏波、密波）。

2、最大Click声强: ≤125 dB～135dB(SPL峰值)。

3、最大白噪声声强105—115db(SPL峰值)。

4、掩蔽音：左、右、双侧、对侧或同侧白噪音。

五、质量体系认证和标准要求：1、要求通过ISO13485:2003和ISO9001:2008质量体系认证。

2、因对各厂家仪器的抗干扰性不明了，故要求肌电图诱发电位仪通过电磁兼容要求和试验标准YY0505/IEC60601-1（必须提供检测报告）。

六、项目：1.肌电图：干扰相、运动单位电位、静息电位1.1肌电图测定项目：干扰相、运动单位电位、静息电位、同步电位1.2肌电图进针效果监测功能：可对肌电图进针进行监控，通过直观强度标尺指导运动单的采集1.3定量肌电图分析：静息状态，可全自动/手动运动单位电位分析、IP分析。

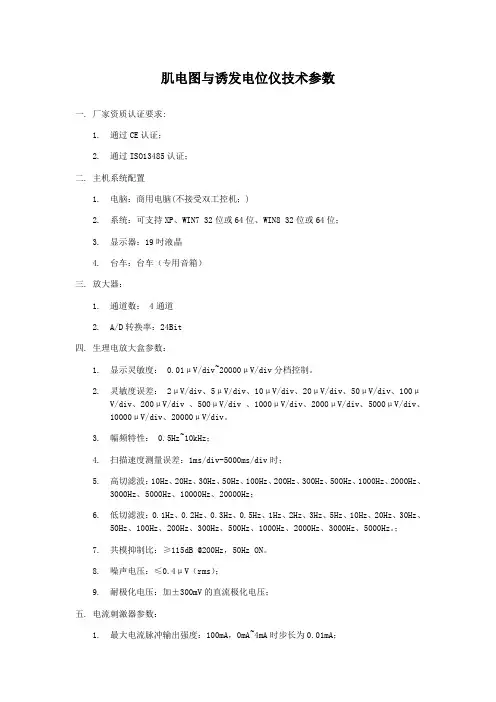

肌电图与诱发电位仪技术参数一. 厂家资质认证要求:1.通过CE认证；2.通过ISO13485认证；二. 主机系统配置1.电脑：商用电脑(不接受双工控机；)2.系统：可支持XP、WIN7 32位或64位、WIN8 32位或64位；3.显示器：19吋液晶4.台车：台车（专用音箱）三. 放大器：1.通道数： 4通道2.A/D转换率：24Bit四. 生理电放大盒参数：1.显示灵敏度： 0.01μV/div~20000μV/div分档控制。

2.灵敏度误差： 2μV/div、5μV/div、10μV/div、20μV/div、50μV/div、100μV/div、200μV/div 、500μV/div 、1000μV/div、2000μV/div、5000μV/div、10000μV/div、20000μV/div。

3.幅频特性： 0.5Hz~10kHz；4.扫描速度测量误差：1ms/div-5000ms/div时；5.高切滤波：10Hz、20Hz、30Hz、50Hz、100Hz、200Hz、300Hz、500Hz、1000Hz、2000Hz、3000Hz、5000Hz、10000Hz、20000Hz；6.低切滤波：0.1Hz、0.2Hz、0.3Hz、0.5Hz、1Hz、2Hz、3Hz、5Hz、10Hz、20Hz、30Hz、50Hz、100Hz、200Hz、300Hz、500Hz、1000Hz、2000Hz、3000Hz、5000Hz。

；7.共模抑制比：≥115dB @200Hz，50Hz ON。

8.噪声电压：≤0.4μV（rms）；9.耐极化电压：加±300mV的直流极化电压；五. 电流刺激器参数：1.最大电流脉冲输出强度：100mA，0mA~4mA时步长为0.01mA；2.最大电流脉冲输出强度：100mA，0mA~4mA时步长为0.01mA；3.脉冲输出频率：0.1Hz ~ 120Hz；4.靶脉冲宽度误差：50μS、100μS、200μS、300μS、500μS、1000μS时；5.刺激方向：正向、负向、双向；6.刺激模式：Single、Double、Trail；7.靶信号概率：5%~100% ；六. 音视频刺激器参数：1.最大短声强：≥130dB；2.最大纯音声强：≥120dB；3.最大白噪声声强：≥100 dB；4.声音刺激频率：0.1Hz~100Hz；5.纯音声音频率：250Hz~7KHz；6.纯音刺激方式：左耳、右耳、双耳、交替；7.靶信号概率：5%~100%；8.棋盘格图像：可显示全屏黑白翻转的棋盘格图像；刺激视野包括：全视野、半视野、1/4视野；图案包括：棋盘格、横条格、竖条格；图案大小有4×3、8×6、16×12、32×24、64×48五种可选。

设备名称：肌电图诱发电位仪一、系统技术规格要求：1、传输方式:光缆传输。

2、*系统供电方式：要求仪器采用网电源一体供电，放大器不另外采用电池供电3、输入阻抗要求：≥2000兆欧，须提供检测报告以核对参数。

4、*系统电压灵敏度要求：0.05uv/D—10mv/D，须提供检测报告以核对参数。

（不需要显示灵敏度）5、*仪器测量误差要求：在频率为0.5Hz～10KHz范围上，电压测量误差要求在+5%-- -15%之内，须提供检测报告以核对参数。

6、▲扫描时程：0.1ms/D—20000ms/D：要求小于±5%，须提供检测报告以核对参数。

7、分辨率：24比特。

8、采样率：≥200千赫。

9、▲共模抑制比≥115dB须提供检测报告以核对参数。

10、▲输入短路噪声：≤0.4μVrms（在0.1Hz-20KHz范畴内输入短路）须提供检测报告以核对参数。

二、电流刺激器：1、系统电流刺激强度及误差要求：最大脉冲强度为100mA，误差要求控制在±5%之内2、脉冲输出频率：0.1Hz～120Hz。

三、视刺激器：1、模式翻转刺激器、LED眼罩、黑白多档可调棋盘格，水平条，竖条格、横条格、垂直条模式图案。

2、刺激视野：满视野、半视野、1/4视野。

3、注视点：任意移动。

四、听刺激器：1、▲声刺激器：最大Click声强:≤135dB(SPL峰值)，纯音，爆发音，等。

2、刺激极性：疏波，密波，交替波。

3、▲掩敝声：最大白噪声声强105—115db(SPL峰值)。

4、掩蔽音：左、右、双侧、对侧或同侧白噪音。

五、质量体系认证和标准要求：1、要求通过ISO13485:2003和ISO9001:2008质量体系认证。

2、*因对各厂家仪器的抗干扰性的不明了，故要求肌电图诱发电位仪仪通过电磁兼容要求和试验标准YY0505/IEC60601-1-2（必须提供标准报告）。

六、项目：（一）肌电图：干扰相、运动单位电位、静息电位、单纤维肌电、▲同步电位、（二）神经电图：感觉神经传导速度、运动神经传导速度、F波、H反射、重复电刺激瞬目反射、皮肤反应、▲运动单位电位计数。

肌电图检查诊断简介与肌电诱发电位加入时间：2006-3-5 23:40:43肌电图检查诊断简介与肌电诱发电位肌电图检查诊断简介肌电图检查诊断(electrodiagnosis)是利用神经及肌肉的电生理特性，以电流刺激神经记录其运动和感觉的反应波;或用针极记录肌肉的电生理活动。

来辅助诊断神经肌肉疾患的检查。

肌电诊断检查基本上包括三大部份: 1.神经传导检查(nerve conduction studies) 2.针极肌电图检查(needleelectromyography) 3.诱发电位检查(evoked potentials)。

临床上借着上述检查可帮助诊断中枢神经、外围神经及肌肉病变。

特别是对于下运动神经元、神经根、神经丛、神经肌肉接点(neuromuscular junction)，乃至肌肉的各种异常，神经传导检查及针极肌电图检查均可帮助侦测病变的性质(区分神经病变或肌肉病变)、位置(神经根、丛、或外围神经病变)及严重度，以协助正确临床诊断、选择治疗方式，及评估效果与预后。

以下就此三类肌电诊断检查作一概括介绍:神经传导检查以电极刺激受测神经，而于其支配的感觉神经或肌肉上记录电位，以得到感觉神经电位波(sensory nerve action potential)、复合肌肉动作电位波(compound muscle action potential)，及特殊反射的电位波(H-reflex及F-response)之检查。

检查方法是以超大电量刺激(supramaximal stimulation)来刺激受测神经(H反射例外)，以使该神经所有轴突均同时兴奋，而得到一最大反应波，根据此最大反应波之传导潜期(latency)，振幅(amplitude)，表面积(surface area)，及传导速度(nerveconduction velocity)，再与正常值作比较，可以帮助区别神经的轴突病变(axonopathy)或髓鞘病变(demyelination)。

拔掉Q9保护插头，将复合电极插在电极插座上，并固定电于极架上。

插上电源，打开开关，仪器预热几分钟。

2、仪器的校正
a、仪器插上电极，选择开关置pH档。

定位调节器、斜率调节器都置于中间位置。

温度调节器转至相应的校正溶液温度。

b、电极用蒸馏水洗净甩干后，放入第一种缓冲溶液pH=6.86，搅拌使其充分接触，待读数稳定后，调节定位调节器使该读数为该缓冲溶液相应温度下的pH值（见附表）。

c、电极用蒸馏水洗净甩干后，放入第二种缓冲溶液pH=4.00（或PH9.18），搅拌使其充分接触，待读数稳定后，调节斜率调节器使该读数为该缓冲溶液相应温度下的pH值（见附表）。

经校正的仪器，各调节器不应再有变动。

否则必须重新校正。

常规使用时，每天校正一次已能达到使用要求。

3、测量pH值：
经校正的仪器，即可用来测量被测溶液。

（1）被测溶液和用作校正的标准溶液温度相同时。

电极插入被测溶液，搅拌使其充分接触，待读数稳定后，读取该溶液pH值；
（2）被测溶液和用作校正的标准溶液温度不相同时。

温度计测出被测溶液的温度值，调节温度调节器置于该温度值上；
电极插入被测溶液，搅拌使其充分接触，待读数稳定后，读取该溶液pH值；
4、测量电极电位（mV值）：
①接上相应的离子选择电极；
②用蒸馏水清洗电极，用滤纸吸干；
③电极插入被测溶液，搅拌使其充分接触，待读数稳定后，读取该离子选择电极的电极电位（mV值）。

青岛大学医学院附属医院大型医疗设备引进论证书设备名称：肌电图诱发电位仪申请科室：神经功能检查科责任人：赵洪芹2012 年 8 月14日一、预引进设备基本情况引进设备的理由引进该设备的效益评价填表须知一、设备引进意向确定后，各科内应本着认真负责、实事求是的原则填写此表。

二、大型设备系指人民币价值5万元以上的设备。

三、科务会签字不少于三人。

四、设备引进后，本表与合同书、商检证书、外贸单汇、验收记录等共同存入设备档案。

五、引进该设备后，医院会进行详细的效益跟踪调查；对于设备不能充分发挥效益的科室，将根据医院奖罚条例对责任者进行处理。

技术参数表肌电图诱发电位仪数量：1套技术参数要求一、硬件技术规格1、放大器1.1外置放大器通道数：≥4通道1.2输入阻抗：≥1000MΩ；1.3噪声水平：≤0.6uV；1.4共模抑制比：≥115dB；1.5低通滤波：20Hz-20KHz；1.6高通滤波：0.01Hz-3KHz；1.7内置阻抗测试，放大器面板LED直观显示阻抗测试结果；1.8内置定标信号：1.9内置扬声器开关；2、电刺激器2.1电刺激器：1个；2.2刺激类型：恒流或恒压；2.3刺激强度：0-100mA；2.4刺激频率：0.01Hz～200Hz；2.5刺激时限：0.04～1ms；2.6刺激分辨率：0.1mA/0.01mA；2.7输出极性：正相、负相、交替、双相；2.8输出模式：单、交替、突发、串、冲撞；3、听觉刺激器3.1刺激器输出：标准声学耳机3.2数量：1套3.3刺激极性：疏音、密音、交替音；3.4刺激波形：喀喇音、纯音、爆发音、Pips、半正弦、正弦；4、视觉刺激器4.1刺激模式：棋盘格翻转、水平条栅、垂直条栅；4.2刺激输出：17寸视觉刺激器；4.3刺激视野：全视野、半视野、1/4视野；4.4注视点：2种以上，可移动；4.5刺激格大小：刺激格大小：3x4，6x8，12x16，24x32，48x64，96x128；4.6背景色：黑、灰；5、掌上型肌电/电刺激器(原装进口)5.1具备1通道肌电及1通道电刺激功能，5.2可独立工作用于肌电引导下的肉毒素注射（具备注册证）。
