干货：图解户式中央空调安装与装修（含案例）本课件“户式中央空调”是指变频多联机组系统，系统组成主要部分：室内机、室外机、铜管、保温层、分支器、冷凝水管、风道。
室内机的安装要点室内机的安装方法与采用的室内机的形式相关；户式中央空调系统中常用的室内机形式有：超薄风管机、壁挂机、落地式；超薄风管机和落地式安装时与之配套的附件必须包括：软连接、出风口、回风口、检修口、室内机固定装置。
（如下图）超薄风管机的安装尺寸要求①超薄风管机的安装尺寸要求②超薄风管机的安装尺寸要求③超薄风管机的安装尺寸要求④冷媒管及冷凝水管的尺寸要求备注：以上参考尺寸仅限于8 HP以下小型家用中央空调使用，大型空调系统需根据实际情况确定。
室外机的安装要点两层挑空对应的注意事项客厅客厅——挑空空间处理错层挑空对应的注意事项下送下回小空间更衣室、卫生间、厨房等的对应送回风方式最普遍的送回风方式：侧送底回特点：占用吊顶空间最小，吊顶内空间最小240 mm，伸出最少700 mm。
客厅——侧送底回餐厅——侧送底回低噪声送回风方式：侧送后回特点：吊顶空间小，运转噪声更低，适合进门处过道较长的卧室使用，可充分利用卫生间旁边的空间。
主卧室——侧送后回阁楼、小书房、门厅、走道全吊顶：下送下回特点：气流分布均匀，空调舒适性高，特别是制热效果可以得到更好的保证，适合走道、西式厨房、层高较高的小房间，或者斜顶的空间。
书房——下送下回厨房、卫生间如果厨房和卫生间的面积比较大，一般独立配置一台空调室内机（建议选用厨卫专用空调）。
中式厨房：油烟产生量较多，空调回风口不宜设置在厨房内部，以免影响空调的使用效果和寿命。
A、厨房面积较大，负荷较大，可单独采用一台室内机拖风管送风，回风放置在走道内；B、厨房面积较小，餐厅空调拖一个风口对其送风。
卫生间比较潮湿，所以空调的回风口尽量不要设置在卫生间内。
基本采用空调拖风管送风，走道或者邻室回风的方式。
也有干湿两分离的卫生间可以考虑室内机放置在干卫回风，送风口设置在湿卫。
中央空调风口尺寸标准中央空调是现代建筑中常见的空调系统，其设计和安装需要考虑多个因素，其中包括风口尺寸标准。
正确的风口尺寸可以确保空调系统的正常运行和舒适的室内环境。
本文将介绍中央空调风口尺寸标准的相关知识，帮助您更好地了解和使用中央空调系统。
首先，风口尺寸标准是指中央空调系统中用于通风和空气调节的出风口的尺寸要求。
风口尺寸的大小直接影响空调系统的通风效果和空气流通情况。
一般来说，风口尺寸标准是根据室内空间的大小、使用功能和人员密度等因素来确定的。
较大的空间需要更大的风口尺寸，以确保空气充分流通，而较小的空间则可以选择较小的风口尺寸。
其次，中央空调风口尺寸标准还需要考虑空调系统的送风量和风速。
送风量是指单位时间内空调系统向室内送风的量，而风速则是指送风口处的风速大小。
合理的风口尺寸可以确保空调系统送风量和风速的均衡，避免出现局部通风不足或者风速过大的情况。
因此，在确定风口尺寸标准时，需要综合考虑空间大小、送风量和风速等因素，以达到最佳的通风效果。
另外，中央空调风口尺寸标准还需要考虑室内空气流通的方向和路径。
不同的空间布局和使用功能可能需要不同的风口尺寸和位置安装，以确保室内空气能够有效地流通和循环。
例如，在办公室和会议室等需要较为集中的空间中，需要考虑采用多个小尺寸的风口进行布局，以确保室内空气的均衡流通；而在大型开放空间中，可以考虑采用较大尺寸的风口进行布局，以满足空气流通的需要。
最后，中央空调风口尺寸标准的选择还需要考虑美观和安全性。
合理的风口尺寸和布局不仅可以满足空调系统的通风需求，还可以保持室内空间的整体美观和舒适度。
同时，风口的安装位置和尺寸也需要考虑到人员活动的安全性，避免出现风口位置不当导致的安全隐患。
总之，中央空调风口尺寸标准是确保空调系统正常运行和室内舒适环境的重要因素。
选择合理的风口尺寸需要综合考虑空间大小、送风量、风速、空气流通路径、美观和安全性等多个因素。
只有在综合考虑这些因素的基础上，才能选择合适的风口尺寸标准，确保空调系统的正常运行和室内环境的舒适度。
中央空调
风口尺寸、位置预留情况说明
尊敬的用户：
首先感谢您选择中央空调，中央空调在安装前是半成品，它需要安装人员的精心安装和其他装修人员的精心保护，且中央空调安装工期较长，在安装过程中与其他工种交叉施工也比较多，中央空调设备、铜管、冷凝水管、电源线、信号线等需装修人员的配合与保护，出风口、回风口也需装修人员预留并四周下木条，出风口预留不得挡空调出风，出风口、回风口四周预留尺寸为30mm（因出风口、回风口四周有30mm的外翻边）,出风口、回风口深度（即装修石膏板底面距内机底面深度）50mm，多出室内机（绿色帆布）尺寸以外的出风口，需要封堵，防止空气短路。
出风口、回风口具体尺寸如下表：。
家庭户式中央空调设计、安装及验收规前言本技术资料中介绍了家庭户式冷水机组的设计、安装、验收规，旨在对售后网点的相关工程起到准确指导的目的。
规还介绍了海尔冷水机组的特征、特点，对产品的推介也起到了一定的指导作用：1．在机组选型方面，设计者可以根据工程的具体情况决定；2．冷水机组的末端设备可选用海尔之相关型号；3．如有新风要求则可以按照风管机的规进行设计，设计成风机盘管加新风的设计方案以满足工程要求。
本规之未尽之处，可参照下列书籍。
参考书目：《实用供热、空调设计手册》陆耀庆《空气调节设计手册》陆延魁《暖通资料大全》治江《简明空调设计手册》荣义《建筑安装工程质量控制与检验评定手册》国棕白素洁第一章产品概述一、产品简介1．产品规格：机组共有十四个规格，电源采用单项和三相两种形式，制冷量从7kw到42kw。
2．型号标注:BP变频压缩机机组名义制冷量：单位：kw冷却形式：F-风冷式，水冷则省却功能代号：R-热泵式机组，单冷式机组省却压缩方式：LG-双螺杆式，DG-单螺杆式，W-涡旋式，活塞式则省却压缩机形式：B-半封闭式，Q-全封闭式，开启式则省略。
冷水机组缩写3．控制技术：机组采用全自动智能控制，机组具备高/低压、缺逆相、过流、过载、出水防冻、水流断流等多项保护功能。
4．产品制造：钣金件选用优质冷轧钢板，经日本AMADA数控冲压、折弯设备加工成形，钣金表面进行磷化喷塑处理，涂层牢固，色调高雅，防腐、防锈能力强。
二、与普通家用空调的比较1．适用于公寓、别墅的多房多厅居室以及旅馆、娱乐中心及度假村等；2．将中央空调的舒适气派与家用空调的低价便利完美的结合于一体；3．送风温差小、风量大、使居室温度分布均匀，几乎没有空调死角。
再通过新风的引入，保证室空气品质。
4．设备先进、结构紧凑，安装与操作简单方便，安全可靠；5．全电脑控制，智能化管理，高效节能，操作简便；6．节约能源，一台户式中央空调机组的冷量和几台家用空调的冷量值和相等时，户式中央空调机组的耗电少，热效率高，能耗小，能效比高。

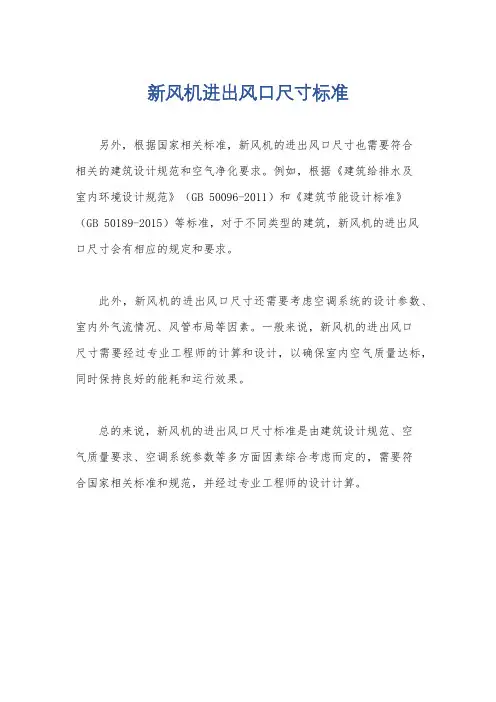

新风机进出风口尺寸标准
另外，根据国家相关标准，新风机的进出风口尺寸也需要符合
相关的建筑设计规范和空气净化要求。
例如，根据《建筑给排水及
室内环境设计规范》（GB 50096-2011）和《建筑节能设计标准》（GB 50189-2015）等标准，对于不同类型的建筑，新风机的进出风
口尺寸会有相应的规定和要求。
此外，新风机的进出风口尺寸还需要考虑空调系统的设计参数、室内外气流情况、风管布局等因素。
一般来说，新风机的进出风口
尺寸需要经过专业工程师的计算和设计，以确保室内空气质量达标，同时保持良好的能耗和运行效果。
总的来说，新风机的进出风口尺寸标准是由建筑设计规范、空
气质量要求、空调系统参数等多方面因素综合考虑而定的，需要符
合国家相关标准和规范，并经过专业工程师的设计计算。

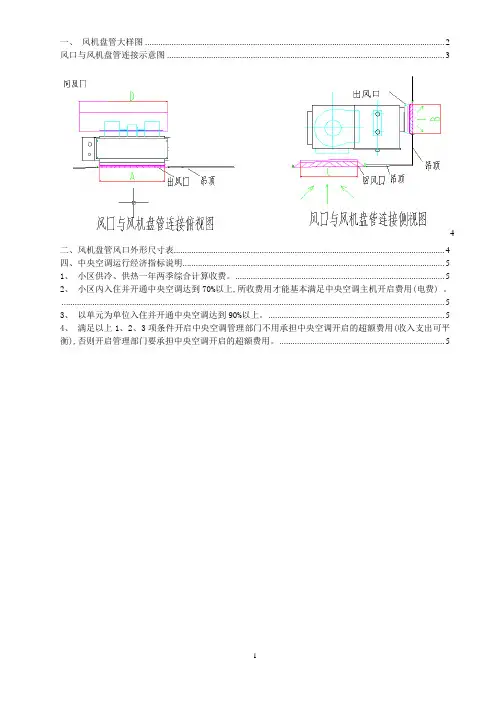

一、风机盘管大样图 (2)风口与风机盘管连接示意图 (3)4 二、风机盘管风口外形尺寸表 (4)四、中央空调运行经济指标说明 (5)1、小区供冷、供热一年两季综合计算收费。
(5)2、小区內入住并开通中央空调达到70%以上,所收费用才能基本满足中央空调主机开启费用(电费)。
(5)3、以单元为单位入住并开通中央空调达到90%以上。
(5)4、满足以上1、2、3项条件开启中央空调管理部门不用承担中央空调开启的超额费用(收入支出可平衡),否则开启管理部门要承担中央空调开启的超额费用。
(5)附件：业主装修中央空调导引手册目录一、风机盘管大样图、装修效果图、风口与风机盘管连接示意图二、风机盘管风口外形尺寸与装修开口尺寸对照表三、特别提示四、中央空调开通相关要求一、风机盘管大样图风口与风机盘管连接示意图二、风机盘管风口外形尺寸表装修开风口尺寸与风机盘管风口外型尺寸对照表三、特别提示：1、装修时风口开口尺寸请务必参照上表，以上尺寸均为内径尺寸。
2、出风口开口尺寸应与风机风口位置正对、上下左右偏差不大于20mm。
3、装修封板位置距风机口不小于150mm不大于250mm 。
4、回风口开口位于风机盘管电机下方装修封板底面居中位置，与出风口对称。
5、所有检修口开口尺寸均为500*500 、且位于风机水管路阀门部位开口以利于检修。
6、所有风口开口外缘每边均要留30mm的风口边框镶嵌位置。
6、卫生间的中央空调冷凝水回水管装修时接入下水地漏。
四、中央空调运行经济指标说明1、小区供冷、供热一年两季综合计算收费。
2、小区內入住并开通中央空调达到70%以上,所收费用才能基本满足中央空调主机开启费用(电费)。
3、以单元为单位入住并开通中央空调达到90%以上。
4、满足以上1、2、3项条件开启中央空调管理部门不用承担中央空调开启的超额费用(收入支出可平衡),否则开启管理部门要承担中央空调开启的超额费用。

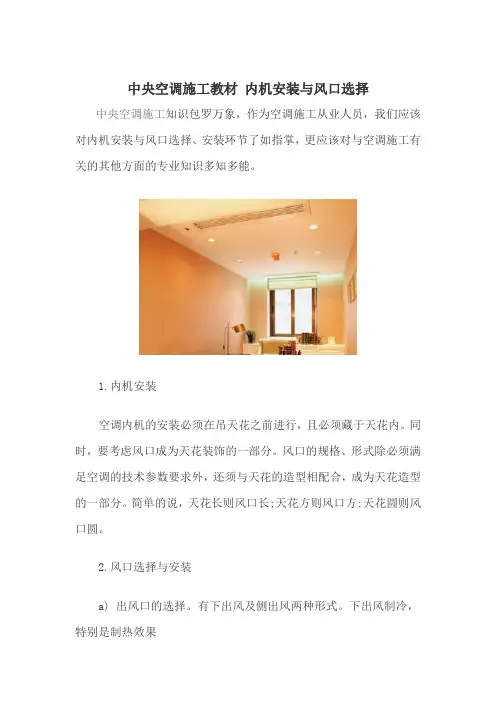

中央空调施工教材内机安装与风口选择中央空调施工知识包罗万象，作为空调施工从业人员，我们应该对内机安装与风口选择、安装环节了如指掌，更应该对与空调施工有关的其他方面的专业知识多知多能。
1.内机安装空调内机的安装必须在吊天花之前进行，且必须藏于天花内。
同时，要考虑风口成为天花装饰的一部分。
风口的规格、形式除必须满足空调的技术参数要求外，还须与天花的造型相配合，成为天花造型的一部分。
简单的说，天花长则风口长;天花方则风口方;天花圆则风口圆。
2.风口选择与安装a) 出风口的选择。
有下出风及侧出风两种形式。
下出风制冷，特别是制热效果好，但美观效果稍差;侧出风较美观，但要求有层级天花(高度差达250mm为佳)，但制冷/热的效果稍差。
下出风的百叶务必居中(天花)，侧出风不强烈要求。
b) 回风口的选择。
回风口一般选在同一房间内，厨房/卫生间除外。
回风口一般采用底回风形式，要求居于天花造形中间。
厨房为了清洗方便，一般将室内机装在厨房外，引风口入室内。
或者，厨房内的空调采用后回风。
c) 检修口选择。
检修口务必设置(400*400为佳)，为美观考虑，也可与回风口开在一起，尺寸要求250*400。
d) 风口百叶一般有两种形式，柚木百叶和铅合金百叶。
柚木风口长期使用易发黑、发霉，除特殊场合外，现在较少人采用。
铝合金使用较多，铝合金百叶有单层百叶与双层百叶的区别，单层百叶较为美观，双层百叶可调节风向，制冷效果好，美观稍差。
e)装修期间，风口必须封闭，以免杂质进入空调器内。
因篇幅所限，内机安装与风口选择、安装环节就为您简要讲解到这里。
与普通的家用空调相比，中央空调有着舒适、美观等优势，但与普通家用空调相比，中央空调的安装要麻烦一些，主要体现在中央空调需要吊顶，很多用户担心中央空调吊顶尺寸过高会占用层高，那么，中央空调的吊顶尺寸是多少呢，在了解尺寸之前芜湖空调清洗与您一起分析影响中央空调吊顶高度的因素:影响中央空调吊顶因素一、室内机厚度影响吊顶高度中央空调工程吊顶高度由中央空调室内机厚度和中央空调工程管道厚度来决定的。
中央空调安装步骤是先安装好中央空调的管道和排水坡，使其尽可能的贴近天花板墙面。
例如：您买的中央空调室内机厚度为220mm，加上中央空调管道厚度和排水空间在50mm左右，那您需要预留的中央空调工程吊顶高度为270mm。
因为中央空调工程管道厚度和排水空间所需空间都是差不多的，所以您的中央空调工程吊顶高度最主要还是由您购买的中央空调室内机厚度决定。
中央空调吊顶设计图影响中央空调吊顶因素二、中央空调吊顶虽然有一定的高度，但是如果设计巧妙，能够大大的弱化中央空调的吊顶高度。
中央空调设计需要考虑节省空间、出风口的位置，然后就是需要和室内装修和谐，保持吊顶的美观性。
尤其是小户型的家庭中央空调工程，设计好管道的走向和吊顶高度更能节省空间。
所以中央空调工程安装公司需要从管道的铺设和细腻的排水管道安装，使其更加贴近天花板墙面，减少厚度。
如在房子装修中，过道通常要走管道，本来就需要吊顶，安装中央空调可以利用过道吊顶，将空调隐藏在内，同时选择超薄室内机最大限度减少中央空调对层高的影响。
中央空调吊顶效果图目前市场上的家用中央空调品牌有很多，其中特灵中央空调风机盘管的厚度一般为230mm，装吊顶成型后尺寸一般300--320mm；大金中央空调室内机厚度200mm，装吊顶成型后尺寸一般270-290mm；三星天花板嵌入式单向气流室内机厚度135mm，最小安装高度仅需155mm，三星风管式室内机厚度为199mm，吊顶尺寸大致需要269-289mm。

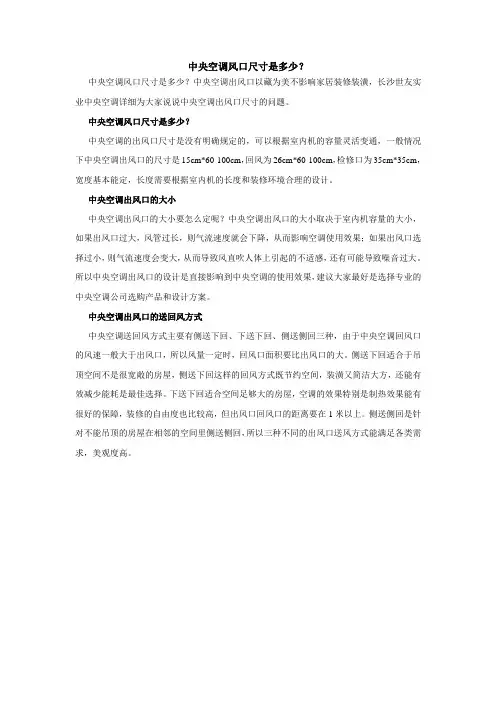

中央空调风口尺寸是多少？
中央空调风口尺寸是多少？中央空调出风口以藏为美不影响家居装修装潢，长沙世友实业中央空调详细为大家说说中央空调出风口尺寸的问题。
中央空调风口尺寸是多少？
中央空调的出风口尺寸是没有明确规定的，可以根据室内机的容量灵活变通，一般情况下中央空调出风口的尺寸是15cm*60-100cm，回风为26cm*60-100cm，检修口为35cm*35cm，宽度基本能定，长度需要根据室内机的长度和装修环境合理的设计。
中央空调出风口的大小
中央空调出风口的大小要怎么定呢？中央空调出风口的大小取决于室内机容量的大小，如果出风口过大，风管过长，则气流速度就会下降，从而影响空调使用效果；如果出风口选择过小，则气流速度会变大，从而导致风直吹人体上引起的不适感，还有可能导致噪音过大。
所以中央空调出风口的设计是直接影响到中央空调的使用效果，建议大家最好是选择专业的中央空调公司选购产品和设计方案。
中央空调出风口的送回风方式
中央空调送回风方式主要有侧送下回、下送下回、侧送侧回三种，由于中央空调回风口的风速一般大于出风口，所以风量一定时，回风口面积要比出风口的大。
侧送下回适合于吊顶空间不是很宽敞的房屋，侧送下回这样的回风方式既节约空间，装潢又简洁大方，还能有效减少能耗是最佳选择。
下送下回适合空间足够大的房屋，空调的效果特别是制热效果能有很好的保障，装修的自由度也比较高，但出风口回风口的距离要在1米以上。
侧送侧回是针对不能吊顶的房屋在相邻的空间里侧送侧回，所以三种不同的出风口送风方式能满足各类需求，美观度高。

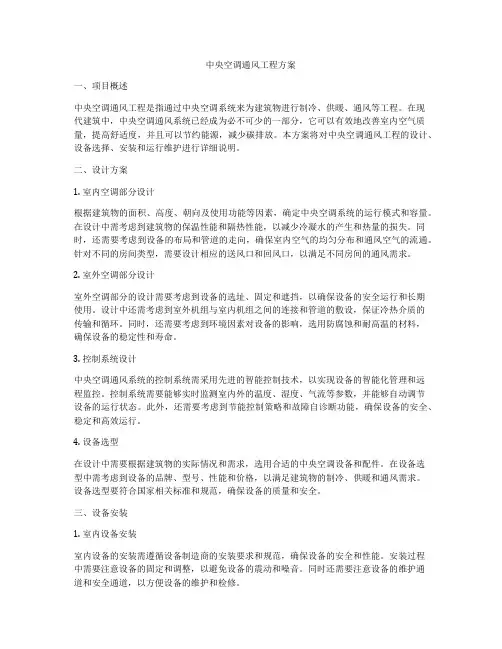

中央空调通风工程方案一、项目概述中央空调通风工程是指通过中央空调系统来为建筑物进行制冷、供暖、通风等工程。
在现代建筑中，中央空调通风系统已经成为必不可少的一部分，它可以有效地改善室内空气质量，提高舒适度，并且可以节约能源，减少碳排放。
本方案将对中央空调通风工程的设计、设备选择、安装和运行维护进行详细说明。
二、设计方案1. 室内空调部分设计根据建筑物的面积、高度、朝向及使用功能等因素，确定中央空调系统的运行模式和容量。
在设计中需考虑到建筑物的保温性能和隔热性能，以减少冷凝水的产生和热量的损失。
同时，还需要考虑到设备的布局和管道的走向，确保室内空气的均匀分布和通风空气的流通。
针对不同的房间类型，需要设计相应的送风口和回风口，以满足不同房间的通风需求。
2. 室外空调部分设计室外空调部分的设计需要考虑到设备的选址、固定和遮挡，以确保设备的安全运行和长期使用。
设计中还需考虑到室外机组与室内机组之间的连接和管道的敷设，保证冷热介质的传输和循环。
同时，还需要考虑到环境因素对设备的影响，选用防腐蚀和耐高温的材料，确保设备的稳定性和寿命。
3. 控制系统设计中央空调通风系统的控制系统需采用先进的智能控制技术，以实现设备的智能化管理和远程监控。
控制系统需要能够实时监测室内外的温度、湿度、气流等参数，并能够自动调节设备的运行状态。
此外，还需要考虑到节能控制策略和故障自诊断功能，确保设备的安全、稳定和高效运行。
4. 设备选型在设计中需要根据建筑物的实际情况和需求，选用合适的中央空调设备和配件。
在设备选型中需考虑到设备的品牌、型号、性能和价格，以满足建筑物的制冷、供暖和通风需求。
设备选型要符合国家相关标准和规范，确保设备的质量和安全。
三、设备安装1. 室内设备安装室内设备的安装需遵循设备制造商的安装要求和规范，确保设备的安全和性能。
安装过程中需要注意设备的固定和调整，以避免设备的震动和噪音。
同时还需要注意设备的维护通道和安全通道，以方便设备的维护和检修。
附件：
业主装修中央空调导引手册
目录
一、风机盘管大样图、装修效果图、风口与风机盘管连接示意图
二、风机盘管风口外形尺寸与装修开口尺寸对照表
三、特别提示
四、中央空调开通相关要求
一、风机盘管大样图
风口与风机盘管连接示意图
二、风机盘管风口外形尺寸表
装修开风口尺寸与风机盘管风口外型尺寸对照表
三、特别提示：
1、装修时风口开口尺寸请务必参照上表，以上尺寸均为内径尺寸。
2、出风口开口尺寸应与风机风口位置正对、上下左右偏差不大于20mm。
3、装修封板位置距风机口不小于150mm不大于250mm 。
4、回风口开口位于风机盘管电机下方装修封板底面居中位置，与出风口对称。
5、所有检修口开口尺寸均为500*500 、且位于风机水管路阀门部位开口以利于检修。
6、所有风口开口外缘每边均要留30mm的风口边框镶嵌位置。
6、卫生间的中央空调冷凝水回水管装修时接入下水地漏。
四、中央空调运行经济指标说明
1、小区供冷、供热一年两季综合计算收费。
2、小区內入住并开通中央空调达到70%以上,所收费用才能基本满足中央空调主机开启费用(电费)。
3、以单元为单位入住并开通中央空调达到90%以上。
4、满足以上1、2、3项条件开启中央空调管理部门不用承担中央空调开启的超额费用(收入支出可平衡),否则开启管理部门要承担中央空调开启的超额费用。
