中央空调室内风机装修做法_风机及风口尺寸

干货：图解户式中央空调安装与装修（含案例）本课件“户式中央空调”是指变频多联机组系统，系统组成主要部分：室内机、室外机、铜管、保温层、分支器、冷凝水管、风道。

室内机的安装要点室内机的安装方法与采用的室内机的形式相关；户式中央空调系统中常用的室内机形式有：超薄风管机、壁挂机、落地式；超薄风管机和落地式安装时与之配套的附件必须包括：软连接、出风口、回风口、检修口、室内机固定装置。

（如下图）超薄风管机的安装尺寸要求①超薄风管机的安装尺寸要求②超薄风管机的安装尺寸要求③超薄风管机的安装尺寸要求④冷媒管及冷凝水管的尺寸要求备注：以上参考尺寸仅限于8 HP以下小型家用中央空调使用，大型空调系统需根据实际情况确定。

室外机的安装要点两层挑空对应的注意事项客厅客厅——挑空空间处理错层挑空对应的注意事项下送下回小空间更衣室、卫生间、厨房等的对应送回风方式最普遍的送回风方式：侧送底回特点：占用吊顶空间最小，吊顶内空间最小240 mm，伸出最少700 mm。

客厅——侧送底回餐厅——侧送底回低噪声送回风方式：侧送后回特点：吊顶空间小，运转噪声更低，适合进门处过道较长的卧室使用，可充分利用卫生间旁边的空间。

主卧室——侧送后回阁楼、小书房、门厅、走道全吊顶：下送下回特点：气流分布均匀，空调舒适性高，特别是制热效果可以得到更好的保证，适合走道、西式厨房、层高较高的小房间，或者斜顶的空间。

书房——下送下回厨房、卫生间如果厨房和卫生间的面积比较大，一般独立配置一台空调室内机（建议选用厨卫专用空调）。

中式厨房：油烟产生量较多，空调回风口不宜设置在厨房内部，以免影响空调的使用效果和寿命。

A、厨房面积较大，负荷较大，可单独采用一台室内机拖风管送风，回风放置在走道内；B、厨房面积较小，餐厅空调拖一个风口对其送风。

卫生间比较潮湿，所以空调的回风口尽量不要设置在卫生间内。

基本采用空调拖风管送风，走道或者邻室回风的方式。

也有干湿两分离的卫生间可以考虑室内机放置在干卫回风，送风口设置在湿卫。

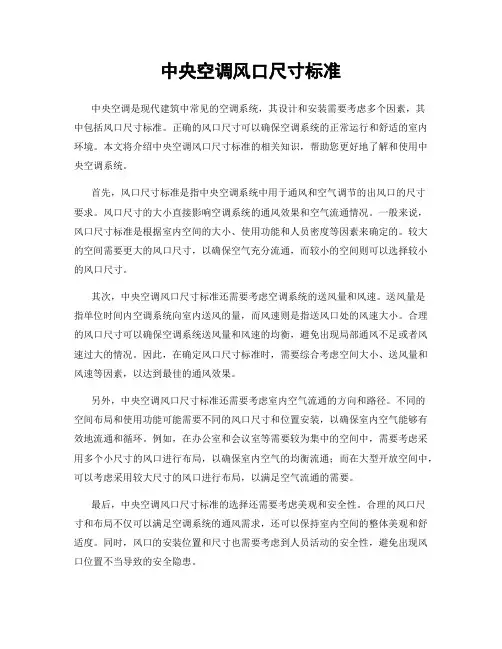

中央空调风口尺寸标准中央空调是现代建筑中常见的空调系统，其设计和安装需要考虑多个因素，其中包括风口尺寸标准。

正确的风口尺寸可以确保空调系统的正常运行和舒适的室内环境。

本文将介绍中央空调风口尺寸标准的相关知识，帮助您更好地了解和使用中央空调系统。

首先，风口尺寸标准是指中央空调系统中用于通风和空气调节的出风口的尺寸要求。

风口尺寸的大小直接影响空调系统的通风效果和空气流通情况。

一般来说，风口尺寸标准是根据室内空间的大小、使用功能和人员密度等因素来确定的。

较大的空间需要更大的风口尺寸，以确保空气充分流通，而较小的空间则可以选择较小的风口尺寸。

其次，中央空调风口尺寸标准还需要考虑空调系统的送风量和风速。

送风量是指单位时间内空调系统向室内送风的量，而风速则是指送风口处的风速大小。

合理的风口尺寸可以确保空调系统送风量和风速的均衡，避免出现局部通风不足或者风速过大的情况。

因此，在确定风口尺寸标准时，需要综合考虑空间大小、送风量和风速等因素，以达到最佳的通风效果。

另外，中央空调风口尺寸标准还需要考虑室内空气流通的方向和路径。

不同的空间布局和使用功能可能需要不同的风口尺寸和位置安装，以确保室内空气能够有效地流通和循环。

例如，在办公室和会议室等需要较为集中的空间中，需要考虑采用多个小尺寸的风口进行布局，以确保室内空气的均衡流通；而在大型开放空间中，可以考虑采用较大尺寸的风口进行布局，以满足空气流通的需要。

最后，中央空调风口尺寸标准的选择还需要考虑美观和安全性。

合理的风口尺寸和布局不仅可以满足空调系统的通风需求，还可以保持室内空间的整体美观和舒适度。

同时，风口的安装位置和尺寸也需要考虑到人员活动的安全性，避免出现风口位置不当导致的安全隐患。

总之，中央空调风口尺寸标准是确保空调系统正常运行和室内舒适环境的重要因素。

选择合理的风口尺寸需要综合考虑空间大小、送风量、风速、空气流通路径、美观和安全性等多个因素。

只有在综合考虑这些因素的基础上，才能选择合适的风口尺寸标准，确保空调系统的正常运行和室内环境的舒适度。

中央空调
风口尺寸、位置预留情况说明
尊敬的用户：
首先感谢您选择中央空调，中央空调在安装前是半成品，它需要安装人员的精心安装和其他装修人员的精心保护，且中央空调安装工期较长，在安装过程中与其他工种交叉施工也比较多，中央空调设备、铜管、冷凝水管、电源线、信号线等需装修人员的配合与保护，出风口、回风口也需装修人员预留并四周下木条，出风口预留不得挡空调出风，出风口、回风口四周预留尺寸为30mm（因出风口、回风口四周有30mm的外翻边）,出风口、回风口深度（即装修石膏板底面距内机底面深度）50mm，多出室内机（绿色帆布）尺寸以外的出风口，需要封堵，防止空气短路。

出风口、回风口具体尺寸如下表：。

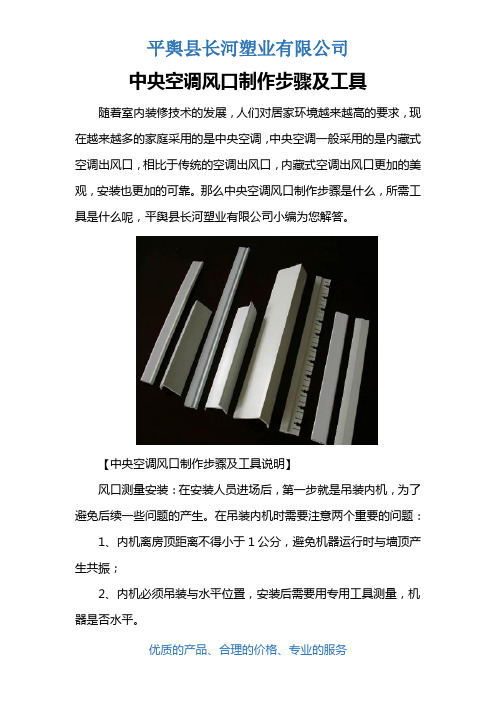

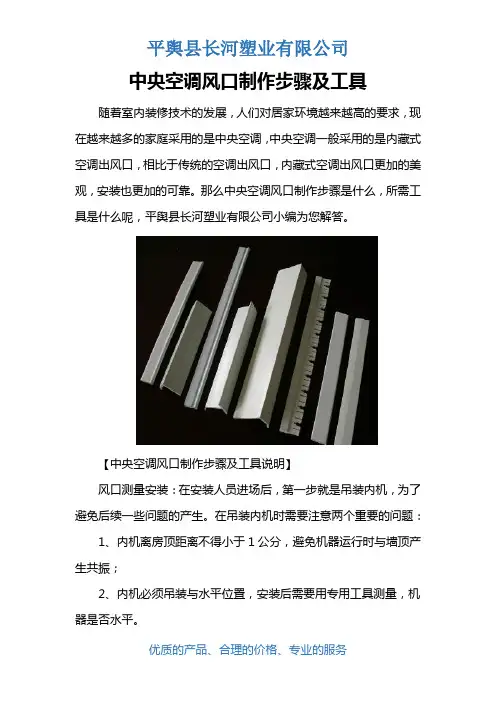

中央空调风口制作步骤及工具随着室内装修技术的发展，人们对居家环境越来越高的要求，现在越来越多的家庭采用的是中央空调，中央空调一般采用的是内藏式空调出风口，相比于传统的空调出风口，内藏式空调出风口更加的美观，安装也更加的可靠。

那么中央空调风口制作步骤是什么，所需工具是什么呢，平舆县长河塑业有限公司小编为您解答。

【中央空调风口制作步骤及工具说明】风口测量安装：在安装人员进场后，第一步就是吊装内机，为了避免后续一些问题的产生。

在吊装内机时需要注意两个重要的问题：1、内机离房顶距离不得小于1公分，避免机器运行时与墙顶产生共振；2、内机必须吊装与水平位置，安装后需要用专用工具测量，机器是否水平。

中央空调的室内机（风机盘管）往往是隐藏在吊顶中，只有风口是显露在外面的，风口的安装一般包括回风口和出风口的安装。

回风口：回风口通常会与检修口安装在一起，风口尺寸必须与内机回风口吻合，不能出现错位情况，以便达到最佳回风量，并保证有足够的维修空间。

出风口：若使用ABS风口，在测量风口时要留有一定的热胀冷缩空间。

另外，出风口不能装在灯带附近，因为如果出风口前有灯带，会造成空调在制热时遮挡出风，而热空气是往上的，使得热空气滞留房间的上部，从而整个活动空间热量分布不均，需很长时间才能有热感觉。

工具：内机、冷媒铜管、冷凝水管、螺丝刀、扳手、清洁剂、电焊机。

以上就是平舆县长河塑业有限公司小编文章了有关中央空调风口制作步骤及工具的相关资料，想了解更多的信息吗？请点击长河塑业公司官网或者拨打电话进行咨询吧。

平舆县长河塑业有限公司是一家专门从事橡胶塑料挤出的厂家。

主要生产挤出塑胶制品，如: PVC、ABS、PC、PP、PE、TPE、EVA、EPDM、异型材、软硬共挤型材等。

本厂还专业生产中央空调ABS 塑料风口型材，它具有重量轻，高强度，耐高温。

在一40°C~ 100C 内不易变形，不会产生结露现象, 型材色质一致。

安装方便。

附件：

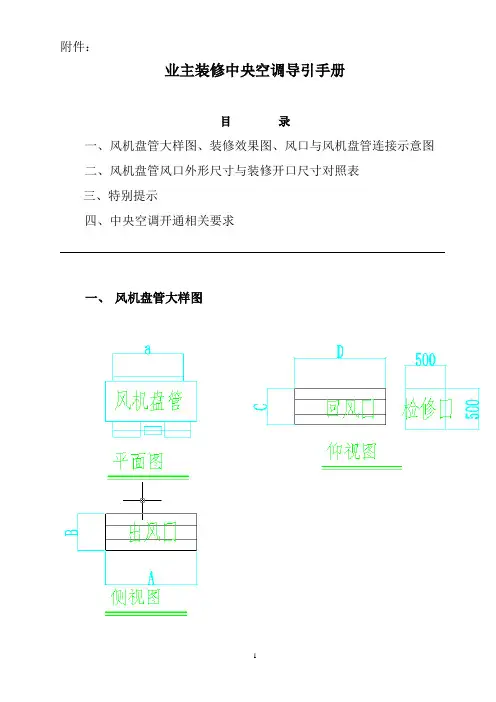

业主装修中央空调导引手册
目录
一、风机盘管大样图、装修效果图、风口与风机盘管连接示意图
二、风机盘管风口外形尺寸与装修开口尺寸对照表
三、特别提示
四、中央空调开通相关要求
一、风机盘管大样图
风口与风机盘管连接示意图
二、风机盘管风口外形尺寸表
装修开风口尺寸与风机盘管风口外型尺寸对照表
三、特别提示：
1、装修时风口开口尺寸请务必参照上表，以上尺寸均为内径尺寸。

2、出风口开口尺寸应与风机风口位置正对、上下左右偏差不大于20mm。

3、装修封板位置距风机口不小于150mm不大于250mm 。

4、回风口开口位于风机盘管电机下方装修封板底面居中位置，与出风口对称。

5、所有检修口开口尺寸均为500*500 、且位于风机水管路阀门部位开口以利于检修。

6、所有风口开口外缘每边均要留30mm的风口边框镶嵌位置。

6、卫生间的中央空调冷凝水回水管装修时接入下水地漏。

四、中央空调运行经济指标说明
1、小区供冷、供热一年两季综合计算收费。

2、小区內入住并开通中央空调达到70%以上,所收费用才能基本满足中央空调主机开启费用(电费)。

3、以单元为单位入住并开通中央空调达到90%以上。

4、满足以上1、2、3项条件开启中央空调管理部门不用承担中央空调开启的超额费用(收入支出可平衡),否则开启管理部门要承担中央空调开启的超额费用。

施工要求一、室内机的安装要求1、内机及百叶出(回）风口软接必须锚固，若风管为彩钢或镀锌铁皮时也应锚固其软接长度不应小于10cm，不得大于30cm。

2、内机吊装完后，要用随机带的塑料纸将机器进出、风口包装好，以防止装修时产生的灰尘和杂物进入机器内部。

3、出（回）风口安装必须方正美观，无翘角。

二、冷媒铜管的安装要求1、冷媒管道走管必须顺直平整，支架间距φ6.35-φ15.9不得大于1.2米，φ19.05-φ40不得大于2米，立管至少应有一处固定支架。

穿墙、梁、楼板处必须加设穿墙套管。

穿楼板处套管应高出地面100mm。

2、铜管在施工过程中不能直接和内外机连接的，必须及时封口，短时间内的可以用胶带封口。

长时间的一定要用气焊封口，并保持铜管内有2-5公斤的氮气压力。

3、铜管焊接完后禁止使用冷水来冷却铜管，可以用氮气冷却。

4、铜管焊接必须充氮保护焊，铜管安装完成后保压压力为4.0MPa，时间为不小于24小时。

5、空调机组安装完成后，必须抽取真空后再添注氟利昂。

外机铜阀门必须用胶带密封。

6、排水管必须使用U-PVC管道，吊装支管坡度不得小于1%，主管坡度不得小于3‰。

7、冷凝水管要注意坡度的走向，具体坡度要以现场情况来定，但是一定要做排水试验。

每三台室内机就要加一个透气孔，以防止系统产生气阻。

PVC管的吊装距离为不大于1.2米。

8、冷媒管道出入口应遵循就近出管，以避免铜管浪费及弯曲。

穿墙洞口必须密封。

9、电源线、控制线必须采用PVC/JDJ线管穿套并分别走管。

外机接线应从接线孔进入，不得从其他地方引入。

三、保温要求1.送、回风管与风口的连接必须严密，不能有漏风的情况；室内机铜管接口处的保温不得有缝隙，否责会造成凝露，滴水，弄湿天花板；2、保温材料厚度：冷凝水管道为8mm，铜管及风管保温厚度不应低于13mm。

与普通的家用空调相比，中央空调有着舒适、美观等优势，但与普通家用空调相比，中央空调的安装要麻烦一些，主要体现在中央空调需要吊顶，很多用户担心中央空调吊顶尺寸过高会占用层高，那么，中央空调的吊顶尺寸是多少呢，在了解尺寸之前芜湖空调清洗与您一起分析影响中央空调吊顶高度的因素:影响中央空调吊顶因素一、室内机厚度影响吊顶高度中央空调工程吊顶高度由中央空调室内机厚度和中央空调工程管道厚度来决定的。

中央空调安装步骤是先安装好中央空调的管道和排水坡，使其尽可能的贴近天花板墙面。

例如：您买的中央空调室内机厚度为220mm，加上中央空调管道厚度和排水空间在50mm左右，那您需要预留的中央空调工程吊顶高度为270mm。

因为中央空调工程管道厚度和排水空间所需空间都是差不多的，所以您的中央空调工程吊顶高度最主要还是由您购买的中央空调室内机厚度决定。

中央空调吊顶设计图影响中央空调吊顶因素二、中央空调吊顶虽然有一定的高度，但是如果设计巧妙，能够大大的弱化中央空调的吊顶高度。

中央空调设计需要考虑节省空间、出风口的位置，然后就是需要和室内装修和谐，保持吊顶的美观性。

尤其是小户型的家庭中央空调工程，设计好管道的走向和吊顶高度更能节省空间。

所以中央空调工程安装公司需要从管道的铺设和细腻的排水管道安装，使其更加贴近天花板墙面，减少厚度。

如在房子装修中，过道通常要走管道，本来就需要吊顶，安装中央空调可以利用过道吊顶，将空调隐藏在内，同时选择超薄室内机最大限度减少中央空调对层高的影响。

中央空调吊顶效果图目前市场上的家用中央空调品牌有很多，其中特灵中央空调风机盘管的厚度一般为230mm，装吊顶成型后尺寸一般300--320mm；大金中央空调室内机厚度200mm，装吊顶成型后尺寸一般270-290mm；三星天花板嵌入式单向气流室内机厚度135mm，最小安装高度仅需155mm，三星风管式室内机厚度为199mm，吊顶尺寸大致需要269-289mm。

中央空调
风口尺寸、位置预留情况说明
尊敬的用户：
首先感谢您选择中央空调，中央空调在安装前是半成品，它需要安装人员的精心安装和其他装修人员的精心保护，且中央空调安装工期较长，在安装过程中与其他工种交叉施工也比较多，中央空调设备、铜管、冷凝水管、电源线、信号线等需装修人员的配合与保护，出风口、回风口也需装修人员预留并四周下木条，出风口预留不得挡空调出风，出风口、回风口四周预留尺寸为30mm（因出风口、回风口四周有30mm的外翻边）,出风口、回风口深度（即装修石膏板底面距内机底面深度）50mm，多出室内机（绿色帆布）尺寸以外的出风口，需要封堵，防止空气短路。

出风口、回风口具体尺寸如下表：。

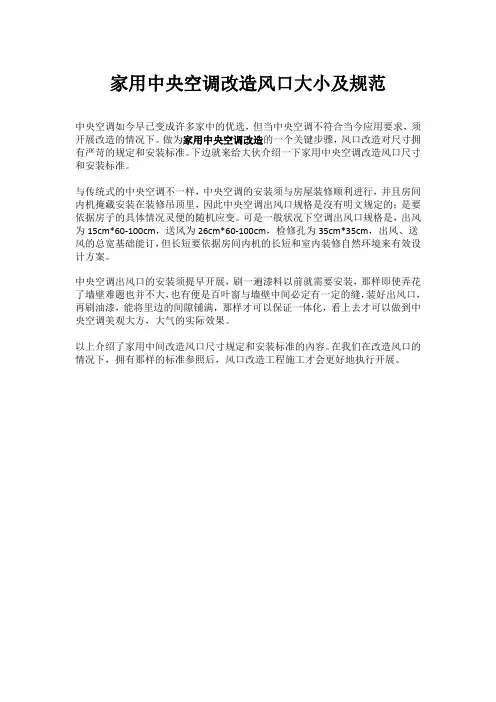

家用中央空调改造风口大小及规范
中央空调如今早已变成许多家中的优选，但当中央空调不符合当今应用要求，须开展改造的情况下。

做为家用中央空调改造的一个关键步骤，风口改造对尺寸拥有严苛的规定和安装标准。

下边就来给大伙介绍一下家用中央空调改造风口尺寸和安装标准。

与传统式的中央空调不一样，中央空调的安装须与房屋装修顺利进行，并且房间内机掩藏安装在装修吊顶里，因此中央空调出风口规格是沒有明文规定的；是要依据房子的具体情况灵便的随机应变。

可是一般状况下空调出风口规格是，出风为15cm*60-100cm，送风为26cm*60-100cm，检修孔为35cm*35cm，出风、送风的总宽基础能订，但长短要依据房间内机的长短和室内装修自然环境来有效设计方案。

中央空调出风口的安装须提早开展，刷一遍漆料以前就需要安装，那样即使弄花了墙壁难题也并不大，也有便是百叶窗与墙壁中间必定有一定的缝，装好出风口，再刷油漆，能将里边的间隙铺满，那样才可以保证一体化，看上去才可以做到中央空调美观大方，大气的实际效果。

以上介绍了家用中间改造风口尺寸规定和安装标准的內容。

在我们在改造风口的情况下，拥有那样的标准参照后，风口改造工程施工才会更好地执行开展。

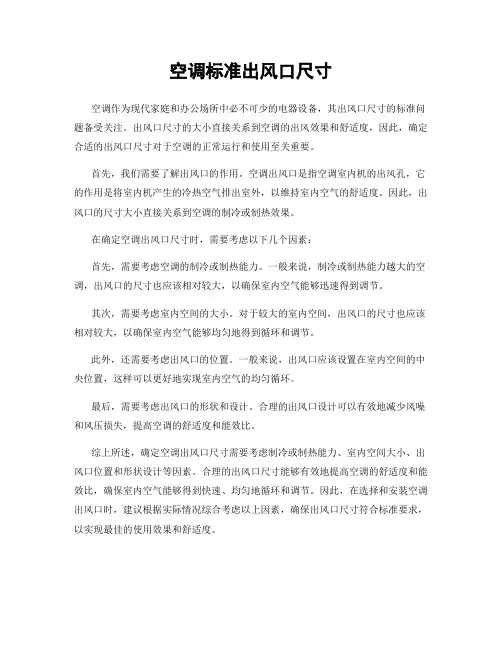

空调标准出风口尺寸
空调作为现代家庭和办公场所中必不可少的电器设备，其出风口尺寸的标准问题备受关注。

出风口尺寸的大小直接关系到空调的出风效果和舒适度，因此，确定合适的出风口尺寸对于空调的正常运行和使用至关重要。

首先，我们需要了解出风口的作用。

空调出风口是指空调室内机的出风孔，它的作用是将室内机产生的冷热空气排出室外，以维持室内空气的舒适度。

因此，出风口的尺寸大小直接关系到空调的制冷或制热效果。

在确定空调出风口尺寸时，需要考虑以下几个因素：
首先，需要考虑空调的制冷或制热能力。

一般来说，制冷或制热能力越大的空调，出风口的尺寸也应该相对较大，以确保室内空气能够迅速得到调节。

其次，需要考虑室内空间的大小。

对于较大的室内空间，出风口的尺寸也应该相对较大，以确保室内空气能够均匀地得到循环和调节。

此外，还需要考虑出风口的位置。

一般来说，出风口应该设置在室内空间的中央位置，这样可以更好地实现室内空气的均匀循环。

最后，需要考虑出风口的形状和设计。

合理的出风口设计可以有效地减少风噪和风压损失，提高空调的舒适度和能效比。

综上所述，确定空调出风口尺寸需要考虑制冷或制热能力、室内空间大小、出风口位置和形状设计等因素。

合理的出风口尺寸能够有效地提高空调的舒适度和能效比，确保室内空气能够得到快速、均匀地循环和调节。

因此，在选择和安装空调出风口时，建议根据实际情况综合考虑以上因素，确保出风口尺寸符合标准要求，以实现最佳的使用效果和舒适度。
