BAF曝气生物滤池设计

BAF曝气生物滤池设计BAF（Biological Aerated Filter）是一种高效的曝气生物滤池，常用于城市污水处理厂、工业废水处理厂等场所。

它采用一种生物膜技术，即通过曝气将废水中的有机物质转化为微生物可利用的无机物质，达到净化水质的目的。

下面将详细介绍BAF曝气生物滤池的设计要点。

首先，BAF曝气生物滤池的设计需要考虑的是填料的选择。

填料是BAF曝气生物滤池中用来生长微生物的载体，常用的填料材料有活性炭、石英砂、陶瓷球等。

填料的选择应考虑其表面积大、孔隙率高、耐酸碱等特点，以满足微生物附着和生长的需求。

其次，设计应考虑BAF曝气生物滤池的曝气系统。

曝气系统是指通过气泵将空气输送到滤池内，提供氧气供微生物进行呼吸作用。

曝气系统应设计合理，能够充分弥散空气，提供充足的氧气供给微生物，提高细菌的附着和生长速度。

此外，设计中还需考虑水力装置的设置。

BAF曝气生物滤池中的水力装置主要是分布器和收集器两部分。

分布器用于将废水均匀分布到滤池的底部，收集器用于收集经滤床过滤后的水。

水力装置的设计要注意，尽量减少对微生物膜的冲击，保证水流均匀分布，提高废水的处理效果。

此外，还需要考虑滤池的设计容积。

滤池的设计容积应根据处理水量、废水水质以及滤床和填料的要求来确定。

滤池容积过大会增加废水的停留时间，从而提高废水的接触时间和处理效果；而滤池容积过小则会降低废水的处理效果。

因此，需要根据具体情况进行合理的容积设计。

最后，还需注意BAF曝气生物滤池的操作和维护。

滤池的操作和维护包括定期清洗滤床、添加碳源、调节水力负荷、维护曝气系统等。

这些措施有助于保持滤床的通气性和水力性，提高滤床内微生物的活性和生物降解能力。

综上所述，BAF曝气生物滤池设计要点包括填料选择、曝气系统设计、水力装置设置、滤池容积设计以及操作和维护等。

合理的设计可以提高滤池的处理效果，实现废水的高效净化。

曝气生物滤‎池简称BA‎F，是80年代‎末在欧美发‎展起来的一‎种新型生物‎膜法污水处‎理工艺，于90年代‎初得到较大‎发展，最大规模达‎几十万吨每‎天，并发展为可‎以脱氮除磷‎。

1简介曝气生物滤‎池Biolo‎g ical‎Aerat‎e d Filte‎r原理示意图‎该工艺具有‎去除SS、COD、BOD、硝化、脱氮、除磷、去除AOX‎（有害物质）的作用。

曝气生物滤‎池是集生物‎氧化和截留‎悬浮固体一‎体的新工艺‎。

2‎①一次性投资‎比传统方法‎低1/4；②占用面积为‎常规工艺的‎1/10～1/5，运行费低1‎/5；③进水要求悬‎浮物50～60mg/L，最好与一级‎强化处理相‎结合，如采用水解‎酸化池；④填料多为页‎岩陶粒，直径5mm‎，层高1.5～2m；⑤水往下、气往上的逆‎向流可不设‎二沉池。

曝气生物滤‎池与普通活‎性污泥法相‎比，具有有机负‎荷高、占地面积小‎（是普通活性‎污泥法的1‎/3）、投资少（节约30%）、不会产生污‎泥膨胀、氧传输效率‎高、出水水质好‎等优点，但它对进水‎S S要求较‎严（一般要求S‎S≤100mg‎/L，最好SS≤60mg/L），因此对进水‎需要进行预‎处理。

同时，它的反冲洗‎水量、水头损失都‎较大。

曝气生物滤‎池作为集生‎物氧化和截‎留悬浮固体‎于一体，节省了后续‎沉淀池(二沉池)，具有容积负‎荷、水力负荷大‎，水力停留时‎间短，所需基建投‎资少，出水水质好‎：运行能耗低‎，运行费用少‎的特点。

3BIOST‎Y R工艺BIOST‎Y R是法国‎O TV公司‎的注册水处‎理工艺技术‎，由于采用新‎型轻质悬浮‎填料--BIOST‎Y RENE‎（主要成分是‎聚苯乙烯，且比重小于‎1g/cm3）而得名。

下面以去除‎B OD、SS并具有‎硝化脱氮功‎能的反应器‎为例说明其‎工艺结构与‎基本原理。

BIOST‎Y R工艺是‎一种上流生‎物滤池，是一种运行‎可靠、自动化程度‎高、出水水质好‎、抗冲击能力‎强和节约能‎耗的新一代‎污水处理革‎新工艺，工艺成熟高‎效。

曝气生物滤池（BAF）工艺在污水处理厂中的设计摘要：曝气生物滤池（BAF）工艺具有运行可靠、出水水质好、占地面积小及运行能耗低的特点，在如今城市污水严重污染的情况下，这种工艺得到了广泛的应用。

本文主要谈谈曝气生物滤池（BAF）工艺在污水处理厂中的设计。

关键词：BAF工艺；污水处理厂；应用；设计1.曝气生物滤池（BAF）工艺的一般设计要求曝气生物滤池工艺应用于污水处理厂设计中，需满足以下设计要求：（1）曝气生物滤池应根据处理水量的大小合理分格，每级滤池不应少于两格，当一格滤池反冲洗时，应考虑其余格滤池须通过全部流量；同时当一格滤池反冲洗时，需要考虑其余格滤池出水或反洗清水池储水是否能提供足够的冲洗用水量；单格滤池面积不宜大于100m2。

（2）曝气生物滤池多格并联时宜采用渠道和堰配水，不宜采用压力管道直接配水。

（3）曝气生物滤池工艺曝气与反冲洗用气设备、管路宜分开设置。

（4）滤料填装高度宜结合占地面积、处理负荷、风机选型和滤料层阻力等因素综合考虑确定，陶粒滤料宜为2.5m～4.5m。

清水区高度应根据滤料性能及反冲洗时滤料膨胀率确定，陶粒滤料宜为1.0m～1.5m。

（5）曝气系统采用单孔膜空气扩散器布气，单孔膜空气扩散器的布置密度应根据需氧量要求通过计算后确定；单个曝气器设计额定通气量宜为（0.2～0.3）m3/h，每平米滤池截面积上单孔膜空气扩散器布置数量不宜少于36个；采用穿孔管时孔口设计流速不宜小于30m/s。

（6）BAF系统采用长柄滤头布水，长柄滤头安装于滤板上，其布置密度反硝化生物滤池不宜小于49个/m2，其它曝气生物滤池不宜小于36个/ m2，并考虑滤头水头损失及堵塞率。

2.曝气生物滤池（BAF）工艺的流程选择及设计2.1单级碳氧化/硝化BAF工艺的设计当设计中要求降解污水中含碳有机物并对氨氮进行部分硝化（硝化率60%以下）时，宜采用单级碳氧化/硝化曝气生物滤池工艺流程，具体流程图见图1：图2 两级除碳、硝化生物滤池工艺碳氧化曝气生物滤池（C池）主要是用来降解污水中含碳有机物，污水中的有机物降解大部分之后进入硝化曝气生物滤池，开始对污水中的氨氮进行硝化反应，更有利于氨氮的去除。

「详解」BAF-曝气生物滤池一、曝气生物滤池简介曝气生物滤池简称BAF，是80年代末在欧美发展起来的一种新型生物膜法污水处理工艺。

曝气生物滤池是一种膜法生物处理工艺，微生物附着在载体表面，污水在流经载体表面时，通过有机营养物质的吸附、氧向生物膜内部的扩散以及生物膜中所发生的生物氧化等作用，对污染物质进行氧化分解，使污水得以净化。

1.基本原理在滤池中装填一定量粒径较小的颗粒状滤料，滤料表面附着生长生物膜，滤池内部曝气。

污水流经时，污染物、溶解氧及其它物质首先经过液相扩散到生物膜表面及内部，利用滤料上高浓度生物膜的强氧化降解能力对污水进行快速净化，此为生物氧化降解过程；同时，因污水流经时，滤料呈压实状态，利用滤料粒径较小的特点及生物膜的生物絮凝作用，截留污水中的大量悬浮物，且保证脱落的生物膜不会随水漂出，此为截留作用；运行一定时间后，因水头损失的增加，需对滤池进行反冲洗，以释放截留的悬浮物并更新生物膜，此为反冲洗过程。

2.工艺特点该工艺具有去除SS、COD、BOD、硝化、脱氮、除磷、去除AOX（有害物质）的作用。

曝气生物滤池集生物氧化和截留悬浮固体一体，与普通活性污泥法相比，具有有机负荷高、占地面积小（是普通活性污泥法的1/3）、投资少（节约30%）、不会产生污泥膨胀、氧传输效率高、出水水质好，运行能耗低，运行费用少等优点，但它对进水SS要求较严（一般要求SS≤100mg/L，最好SS≤60mg/L），因此对进水需要进行预处理。

同时，它的反冲洗水量、水头损失都较大。

其工艺性能如下：二、曝气生物滤池结构曝气生物滤池的构造与污水三级处理的滤池基本相同，只是滤料不同，一般采用单一均粒滤料。

曝气生物滤池主要由滤池池体、滤料、承托层、布水系统、布气系统、反冲洗系统、出水系统、管道和自控系统等八个部分组成。

1.滤池池体其作用是容纳被处理水量和围挡滤料，并承托滤料和曝气装置的重量，形状有圆形、正方形和矩形三种，结构形式有钢制设备和钢筋混凝土结构等。

曝气生物滤池BAFBiological Aerated Filters✬曝气生物滤池简介 1 ✬生物滤池2✬BAF预处理工艺应用研究 5 ✬生物滤床污水处理工艺的应用范围和效率8 ✬生物流化床在废水处理中的应用进展13 ✬新型曝气生物滤池—Biostyr 16✬翻板型滤池20 ✬BAF+常规+UF工艺在微污染水处理中的应用26曝气生物滤池简介曝气生物滤池（biological aeratedfilter），简称BAF，是近年来国际上兴起的污水处理新技术。

目前在欧美和日本等国家已有上千座大小各异的污水处理厂应用了这种工艺。

它可广泛应用于城市污水、小区生活污水、生活杂排水和食品加工废水、酿造等有机废水处理，具有去除SS、CODcr、BOD5、硝化与反硝化、脱氮除磷、除去AOX(有害物质）的作用，其最大特点是集生物氧化和截留悬浮固体于一体，并节省了后续二次沉淀池。

该工艺有机物容积负荷、水力负荷大、水力停留时间短、出水水质高，因而所需占地面积小、基建投资少、能耗及运行成本低。

曝气生物滤池污水处理新技术的诞生，是我国环保领域的一次重大技术突破，掀开了城市污水处理工艺新的一页。

1、BAF工艺特点：新型滤池曝气系统-采用单孔膜空气扩散器滤池专用曝气系统，运行中氧的总体利用率可达５%以上，所以供氧动力消耗低，使运行成本大大降低，同时该新型结构的曝气系统不易堵塞。

滤池采用水、气联合反冲洗系统-可保证出水水质稳定，使系统始终能正常运行。

系统稳定性好-由于该滤池的结构特殊，使滤池系统具有较好的抗冲击负荷能力，并受气候影响小，同样适合于北方地区。

滤池为模块化结构-模块化结构便于污水处理厂的扩建。

占地面积小－一般为常规处理工艺面积的１／３－１／５，厂区布置紧凑，美观。

处理出水质量高-出水清彻透明，达国家回用水标准。

工艺流程短-比传统工艺省去了二沉池及污泥回流系统，反冲冼系统及供氧量可用微机自动控制，运行管理方便且便于维护。

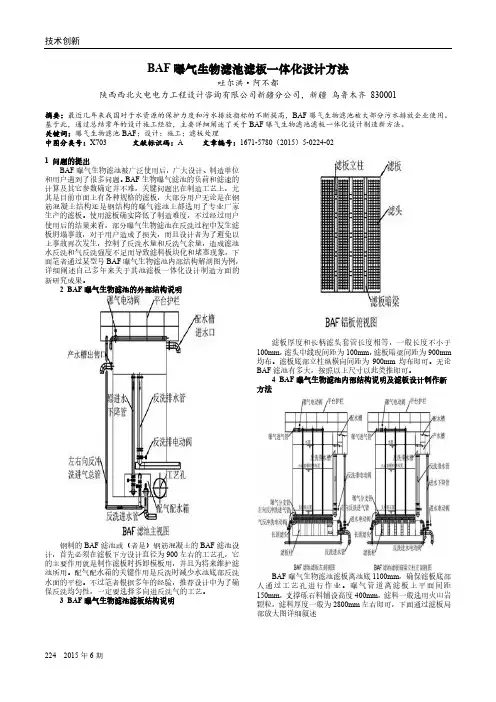

技术创新2242015年6期BAF曝气生物滤池滤板一体化设计方法吐尔洪·阿不都陕西西北火电电力工程设计咨询有限公司新疆分公司，新疆乌鲁木齐830001摘要：最近几年来我国对于水资源的保护力度和污水排放指标的不断提高，BAF曝气生物滤池被大部分污水排放企业使用。

基于此，通过总结常年的设计施工经验，主要详细阐述了关于BAF曝气生物滤池滤板一体化设计制造新方法。

关键词：曝气生物滤池BAF；设计；施工；滤板处理中图分类号：X703 文献标识码：A 文章编号：1671-5780（2015）5-0224-021问题的提出BAF曝气生物滤池被广泛使用后，广大设计、制造单位和用户遇到了很多问题。

BAF生物曝气滤池的负荷和滤速的计算及其它参数确定并不难，关键问题出在制造工艺上，尤其是目前市面上有各种规格的滤板，大部分用户无论是在钢筋混凝土结构还是钢结构的曝气滤池上都选用了专业厂家生产的滤板。

使用滤板确实降低了制造难度，不过经过用户使用后的结果来看，部分曝气生物滤池在反洗过程中发生滤板坍塌事故，对于用户造成了损失，而且设计者为了避免以上事故再次发生，控制了反洗水量和反洗气余量，造成滤池水反洗和气反洗强度不足而导致滤料板块化和堵塞现象，下面笔者通过某型号BAF曝气生物滤池内部结构解剖图为例，详细阐述自己多年来关于其池滤板一体化设计制造方面的新研究成果。

2BAF曝气生物滤池的外部结构说明钢制的BAF滤池或（者是）钢筋混凝土的BAF滤池设计，首先必须在滤板下方设计直径为900左右的工艺孔，它的主要作用就是制作滤板时拆卸模板用，并且为将来维护滤池所用。

配气配水箱的关键作用是反洗时减少水池底部反洗水面的平稳。

不过笔者根据多年的经验，推荐设计中为了确保反洗均匀性，一定要选择多向进反洗气的工艺。

3BAF曝气生物滤池滤板结构说明滤板厚度和长柄滤头套管长度相等，一般长度不小于100mm，滤头中线现间距为100mm，滤板暗梁间距为900mm 均布。

污水处理厂BAF系统（上流式曝气生物滤池）BAF应为上流式曝气生物滤池，具有去除有机污染物、氨氮和SS的功能。

滤池为功能性招标，本公司提供的BAF系统应适用于设计进水水质和出水水质要求，对其技术性能负完全责任。

＜1＞一般要求1、BAF池应同时具有2个功能：①生物脱氮除碳；②悬浮物(SS)的过滤去除。

2、设备应能保证在设计条件下以连续或间断的方式长期平稳运转，并能在长期停运后仍然能够正常启动运转。

3、BAF池采用为污水处理专用陶粒滤料，且BAF池应为上向流固定式曝气生物滤池。

招标文件的要求及附图为最低性能要求，根据设计进出水质和本工程污水性质并结合自身经验对BAF系统进行计算和优化设计(包括清水池、废水池)，对冲洗水泵、冲洗风机、曝气风机进行选型(包括技术参数)，保证BAF系统有稳定的脱氮除碳和去除SS效果，满足出水水质的要求。

4、BAF采用气水反冲洗方式。

先进行气洗5min，空气冲洗强度为50m³/m²•h；再气水同时冲洗6min，空气冲洗强度为50m³/m²•h，水冲洗强度为20m³/m²•h；最后水洗10分钟，水洗强度为水冲强度20m³/m²•h；要求冲洗后，均匀混合的砂层不产生水力分级。

冲洗周期为24～36h。

5、本公司除了负责上述货物制造和供货、滤板的制作外，还应负责上述供货内容的指导安装、调试、试运行及性能测试行工作。

滤板、滤头制作应符合CECS265：2009《曝气生物滤池工程技术规程》及CECS178：2009《气水冲洗滤池整体浇筑滤板可调式滤头技术规程》中的相关要求及标准。

如上述标准之间有矛盾时，应以标准高的为准。

配水系统能均匀收集滤后水，在冲洗时应布水、布气均匀，不均匀度不大于2%。

6、招标文件的要求及附图为最低性能要求，根据设计进出水质和本工程污水性质并结合自身经验对BAF系统进行计算和优化设计(包括清水池、废水池)，对反冲洗水泵、反冲洗风机、曝气风机进行选型(包括技术参数)，保证BAF系统有稳定的脱氮除碳和去除SS效果，满足出水水质的要求。

文章编号：１００９－７７６７（２００７）０４－０２７０－０３曝气生物滤池（ＢＡＦ）及其设计张诗华，郑俊（安徽工业大学建筑工程学院，安徽马鞍山２４３００２）摘要：概述了曝气生物滤池的背景、原理、工艺组合形式与流程以及工艺特点；介绍了该处理工艺设计与计算中滤料体积、滤池总面积、滤池高度、污水与滤料的接触时间、池体的几何形状以及曝气、配水、反冲洗系统和污泥产率等参数的确定；并以某污水处理厂的曝气生物滤池（Ｃ／Ｎ、Ｎ）为例进行了设计计算。

关键词：曝气生物滤池；工艺特点；有机负荷；工程设计中图分类号：Ｘ７０３文献标识码：ＢＢｉｏｌｏｇｉｃａｌＡｅｒａｔｅｄＦｉｌｔｅｒ（ＢＡＦ）ａｎｄＩｔｓＤｅｓｉｇｎＺＨＡＮＧＳｈｉ－ｈｕａ，ＺＨＥＮＧＪｕｎ１曝气生物滤池工艺曝气生物滤池（ＢｉｏｌｏｇｉｃａｌＡｅｒａｔｅｄＦｉｌｔｅｒ，ＢＡＦ）是一种新型高负荷淹没式三相反应器，它兼有活性污泥法和生物膜法两者优点。

将单个曝气生物滤池看作是一种处理工艺单元，因此按滤池功能可划分为单纯的除碳滤池、除碳／硝化滤池、除碳／硝化／反硝化滤池等。

由此可根据该工艺的运行特性、处理领域的不同，采取适当的组合形式，完成碳化、硝化、反硝化、除磷等工作。

目前，曝气生物滤池已经从单一工艺逐渐发展成为系列综合工艺。

曝气生物滤池已被广泛地应用于城市污水，小区生活污水，生活杂排水和食品加工废水，酿造、造纸等高浓度废水处理［１］。

表１是采用曝气生物滤池处理污水的典型流程。

２曝气生物滤池工程设计实例广东新会污水处理厂，日处理市政污水Ｑ＝４００００ｍ３／ｄ。

采用：预处理→水解酸化→Ｃ／Ｎ曝气生物滤池→Ｎ曝气生物滤池→消毒排放的工艺流程。

两级滤池进出水水质要求见表２、表３。

试进行ＢＡＦ池的计算。

２．１Ｃ／Ｎ曝气生物滤池设计２．１．１池体在该工程中，处理对象为城市生活污水，Ｃ／Ｎ曝气生物滤池主要用于去除污水中的有机污染物并进行部分硝化脱氮，其池体的设计按有机负荷法计算。

生物滤池（BAF）自控系统设计方案生物滤池自动控制系统是BAF工艺自动化系统的核心控制环节，也是整个污水处理厂的主体工艺部分。

滤池状态分为正常工作、反冲洗、备用、故障等几种状态，滤池上的在线仪表主要是溶解氧检测仪表、流量计和滤池压差检测仪表。

1、正常工作控制滤池在正常工作状态时，曝气阀及进水调节阀开启，其他阀门关闭，曝气运行，整个滤池自动运行。

核心控制参数为滤速、出水溶解氧水平及运行周期控制。

为使滤池的进水水量适当，并平均分配给每个滤池，最完善的控制方法是控制自动调节阀门和流量计，根据每个滤池流量数据来控制进水支管上阀门的开启程度，使进水流量与预先设定的流量相同。

为保证生物活性，曝气生物滤池需要进行定时反冲洗，正常情况下一级滤池反冲洗周期在16-36h（本工艺暂定24h），二级滤池反冲洗周期在24-48h（本工艺暂定36h），运行人员可以根据实际情况及时调整PLC中设定的数据。

当滤料间由于截留悬浮物的作用，导致滤床水头损失增大，此时采用压差计来测量滤池压差的大小，作为滤池反冲的重要判断指标，本工艺中当池底压差计的读数超过0.9Mpa 时，就要进行反冲洗。

另外还可以采用电流值来控制，当风机电流值超过额定电流的10%时，进行反冲洗。

优先顺序如下：电流值——压力值——周期值还有一种请考虑，人为干预，产生一个反冲洗信号。

2、反冲洗控制当滤池具备反冲洗条件时需停止正常工作，要排队才能进入反冲洗工况（根据提出反冲洗申请的先后顺序，注意一次只能反冲洗一个池子）。

反冲洗程序为三段式冲洗：气冲洗、气水混合冲洗、水冲洗。

其工艺过程为：关闭进水调节阀——关闭曝气风机——关闭曝气风机出口阀门——开反冲洗排水闸门——开反冲洗进气阀——启动反冲洗鼓风机——开反冲洗进水阀——开反冲洗水泵——停反冲洗风机——关反冲洗进气阀——关反冲洗水泵——关反冲洗进水阀——关反冲洗排水闸门——开进水阀——开曝气进气阀——开曝气风机，此时滤池又开始正常工作。
