下载文档原格式

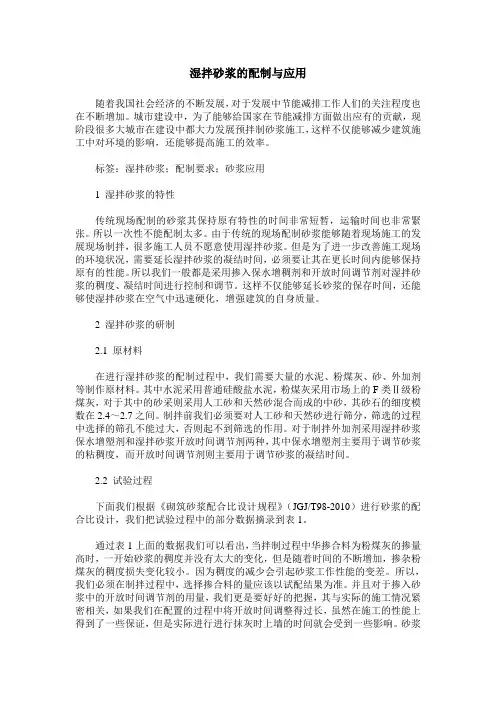

湿拌砂浆的配制与应用随着我国社会经济的不断发展，对于发展中节能减排工作人们的关注程度也在不断增加。
城市建设中，为了能够给国家在节能减排方面做出应有的贡献，现阶段很多大城市在建设中都大力发展预拌制砂浆施工，这样不仅能够减少建筑施工中对环境的影响，还能够提高施工的效率。
标签：湿拌砂浆；配制要求；砂浆应用1 湿拌砂浆的特性传统现场配制的砂浆其保持原有特性的时间非常短暂，运输时间也非常緊张。
所以一次性不能配制太多。
由于传统的现场配制砂浆能够随着现场施工的发展现场制拌，很多施工人员不愿意使用湿拌砂浆。
但是为了进一步改善施工现场的环境状况，需要延长湿拌砂浆的凝结时间，必须要让其在更长时间内能够保持原有的性能。
所以我们一般都是采用掺入保水增稠剂和开放时间调节剂对湿拌砂浆的稠度、凝结时间进行控制和调节。
这样不仅能够延长砂浆的保存时间，还能够使湿拌砂浆在空气中迅速硬化，增强建筑的自身质量。
2 湿拌砂浆的研制2.1 原材料在进行湿拌砂浆的配制过程中，我们需要大量的水泥、粉煤灰、砂、外加剂等制作原材料。
其中水泥采用普通硅酸盐水泥，粉煤灰采用市场上的F类Ⅱ级粉煤灰，对于其中的砂采则采用人工砂和天然砂混合而成的中砂，其砂石的细度模数在2.4～2.7之间。
制拌前我们必须要对人工砂和天然砂进行筛分，筛选的过程中选择的筛孔不能过大，否则起不到筛选的作用。
对于制拌外加剂采用湿拌砂浆保水增塑剂和湿拌砂浆开放时间调节剂两种，其中保水增塑剂主要用于调节砂浆的粘稠度，而开放时间调节剂则主要用于调节砂浆的凝结时间。
2.2 试验过程下面我们根据《砌筑砂浆配合比设计规程》（JGJ/T98-2010）进行砂浆的配合比设计，我们把试验过程中的部分数据摘录到表1。
通过表1上面的数据我们可以看出，当拌制过程中华掺合料为粉煤灰的掺量高时，一开始砂浆的稠度并没有太大的变化，但是随着时间的不断增加，掺杂粉煤灰的稠度损失变化较小。
因为稠度的减少会引起砂浆工作性能的变差。
砂浆的稠度名词解释砂浆，作为建筑材料中常用的一种，广泛应用于各种建筑工程中的墙体砌筑、粘贴瓷砖等工作中。
而砂浆的稠度则是衡量砂浆性质的重要指标之一。
稠度高低直接关系到砂浆的使用性能和施工效果。
那么，什么是砂浆的稠度？究竟稠度的高低对砂浆有哪些影响呢？让我们一起来揭开这个谜底。
稠度，即砂浆的流动性或可塑性，也常称为砂浆的流度。
稠度既与砂浆的混凝土比、胶凝材料的类型、粉砂比等与材料成分有关，也与施工环境、特定工程要求等因素密切相关。
稠度是指砂浆在负重的情况下的流动性。
根据工程需要，砂浆的稠度可分为干性砂浆、半干湿砂浆和湿性砂浆三种类型。
每一种稠度有其独特的应用范围和施工方式。
首先，干性砂浆是指稠度较高，流动性较差的一类砂浆。
这种砂浆在施工时较为容易控制，能够维持墙体砌筑的垂直度和稳定性。
干性砂浆通常用于竖墙的垂直施工，因为其稠度较高，能够保持砌筑过程中的垂直度，不易产生位移。
然而，干性砂浆在涂抹砖缝时，由于其流动性差，施工难度较大。
因此，在瓷砖粘贴工程中通常不使用干性砂浆。
其次，半干湿砂浆属于中等稠度的一类砂浆。
由于其流动性适中，可以广泛用于墙体砌筑和瓷砖粘贴。
半干湿砂浆在施工时易于操控，既能保持砌筑的垂直度，又具备一定的粘结性能，适用于大面积砌筑和瓷砖粘贴。
相较于干性砂浆，半干湿砂浆的流动性更好，湿润度更高，能够更好地填充砖缝，提高施工效率。
最后，湿性砂浆是指稠度最低，流动性最好的一类砂浆。
湿性砂浆通常用于砖块的砌筑和瓷砖的粘贴。
湿性砂浆能够在施工中迅速流动，填充砖缝，减少空气孔隙的产生，提供了更好的砖与墙体的接触面积，从而增强了砂浆的粘结强度。
因此，在需要更高的粘结强度和施工速度的工程中，湿性砂浆是首选之一。
总结而言，砂浆的稠度是指砂浆的流动性或可塑性，对砂浆的施工效果和使用性能有着重要影响。
干性砂浆适用于竖墙垂直砌筑，半干湿砂浆适用于大面积砌筑和瓷砖粘贴，湿性砂浆则适用于砖块砌筑和对粘结强度要求较高的工程。

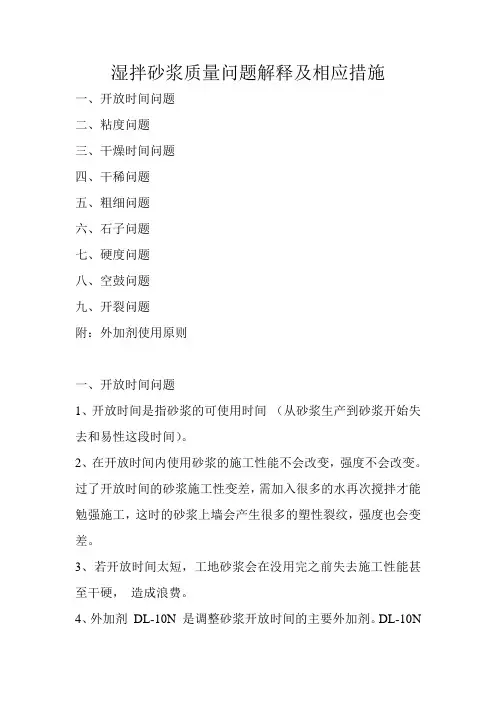

湿拌砂浆质量问题解释及相应措施一、开放时间问题二、粘度问题三、干燥时间问题四、干稀问题五、粗细问题六、石子问题七、硬度问题八、空鼓问题九、开裂问题附：外加剂使用原则一、开放时间问题1、开放时间是指砂浆的可使用时间（从砂浆生产到砂浆开始失去和易性这段时间）。
2、在开放时间内使用砂浆的施工性能不会改变，强度不会改变。
过了开放时间的砂浆施工性变差，需加入很多的水再次搅拌才能勉强施工，这时的砂浆上墙会产生很多的塑性裂纹，强度也会变差。
3、若开放时间太短，工地砂浆会在没用完之前失去施工性能甚至干硬，造成浪费。
4、外加剂DL-10N 是调整砂浆开放时间的主要外加剂。
DL-10N掺量越多，砂浆的开放时间越长。
一般情况下大多数工地在下午18 点收工。
砂浆的开放时间要调整到下午20点（实际工地的开放时间要比砂浆的凝结时间短6~10 个小时，根据工地实际的温湿度而有差异）就能满足大部份工地的使用要求。
若工地有特殊要求要相应调整DL-10N 外加剂的配方量。
5、气温高时，砂浆中DL-10 外加剂的用量要相应增加一些；气温低时，砂浆DL-10 外加剂量要相应减少一些（技术部会根据不同季节给出不同的配方表）。
6、不同品种或品牌的的水泥对开放时间也会有影响。
应用不同牌号水泥时需要进行砂浆试配实验。
二、粘度问题1、粘度是反映砂浆好不好用的一个参数，粘度正常的砂浆施工顺滑，上墙不容易掉浆。
2、粘度不好时砂浆看起来散，不好施工。
粘度太好时砂浆上墙不易干，工人搓压时粘刮尺，也会不好施工。
3、调节粘度的外加剂是DL-2010N。
一般在砂浆中每立方配15 公斤DL-2010N。
砂浆内砂越粗时砂浆的粘度会减小，DL-2010N 的用量要加大一些；砂细时砂浆粘度会增大，DL-2010N 用量要减少一些。
一般控制砂的细度模数在 2.4~2.6 内最佳。
在此范围外砂的细度模数每增减0.1，DL-2010 的配方用量要增减1Kg/m 3 左右。

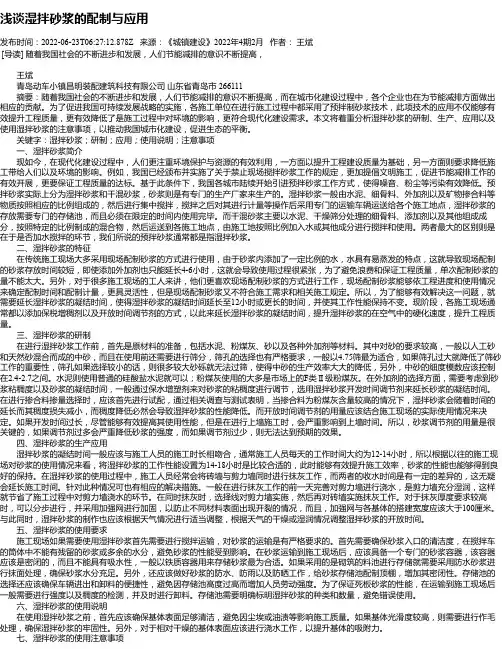

浅谈湿拌砂浆的配制与应用发布时间：2022-06-23T06:27:12.878Z 来源：《城镇建设》2022年4期2月作者：王斌[导读] 随着我国社会的不断进步和发展，人们节能减排的意识不断提高，王斌青岛动车小镇昌明装配建筑科技有限公司山东省青岛市 266111 摘要：随着我国社会的不断进步和发展，人们节能减排的意识不断提高，而在城市化建设过程中，各个企业也在为节能减排方面做出相应的贡献。
为了促进我国可持续发展战略的实施，各施工单位在进行施工过程中都采用了预拌制砂浆技术，此项技术的应用不仅能够有效提升工程质量，更有效降低了是施工过程中对环境的影响，更符合现代化建设需求。
本文将着重分析湿拌砂浆的研制、生产、应用以及使用湿拌砂浆的注意事项，以推动我国城市化建设，促进生态的平衡。
关键字：湿拌砂浆；研制；应用；使用说明；注意事项一、湿拌砂浆简介现如今，在现代化建设过程中，人们更注重环境保护与资源的有效利用，一方面以提升工程建设质量为基础，另一方面则要求降低施工带给人们以及环境的影响。
例如，我国已经颁布并实施了关于禁止现场搅拌砂浆工作的规定，更加提倡文明施工，促进节能减排工作的有效开展，更要保证工程质量的达标。
基于此条件下，我国各城市陆续开始引进预拌砂浆工作方式，使得噪音、粉尘等污染有效降低。
预拌砂浆实际上分为湿拌砂浆和干混砂浆，砂浆则是有专门的生产厂家来生产的。
湿拌砂浆一般由水泥、细骨料、外加剂以及矿物掺合料等物质按照相应的比例组成的，然后进行集中搅拌，搅拌之后对其进行计量等操作后采用专门的运输车辆运送给各个施工地点，湿拌砂浆的存放需要专门的存储池，而且必须在限定的时间内使用完毕。
而干混砂浆主要以水泥、干燥筛分处理的细骨料、添加剂以及其他组成成分，按照特定的比例制成的混合物，然后运送到各施工地点，由施工地按照比例加入水或其他成分进行搅拌和使用。
两者最大的区别则是在于是否加水搅拌的环节，我们所说的预拌砂浆通常都是指湿拌砂浆。

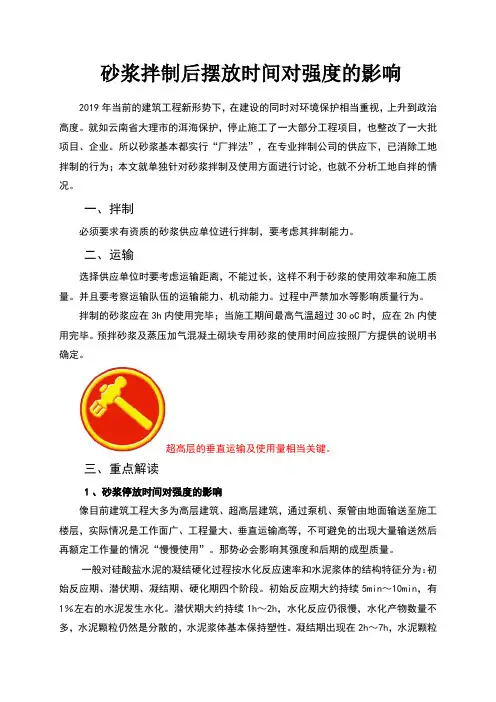

砂浆拌制后摆放时间对强度的影响2019年当前的建筑工程新形势下，在建设的同时对环境保护相当重视，上升到政治高度。
就如云南省大理市的洱海保护，停止施工了一大部分工程项目，也整改了一大批项目、企业。
所以砂浆基本都实行“厂拌法”，在专业拌制公司的供应下，已消除工地拌制的行为；本文就单独针对砂浆拌制及使用方面进行讨论，也就不分析工地自拌的情况。
一、拌制必须要求有资质的砂浆供应单位进行拌制，要考虑其拌制能力。
二、运输选择供应单位时要考虑运输距离，不能过长，这样不利于砂浆的使用效率和施工质量。
并且要考察运输队伍的运输能力、机动能力。
过程中严禁加水等影响质量行为。
拌制的砂浆应在3h内使用完毕；当施工期间最高气温超过30oC时，应在2h内使用完毕。
预拌砂浆及蒸压加气混凝土砌块专用砂浆的使用时间应按照厂方提供的说明书确定。
超高层的垂直运输及使用量相当关键。
三、重点解读1、砂浆停放时间对强度的影响像目前建筑工程大多为高层建筑、超高层建筑，通过泵机、泵管由地面输送至施工楼层，实际情况是工作面广、工程量大、垂直运输高等，不可避免的出现大量输送然后再额定工作量的情况“慢慢使用”。
那势必会影响其强度和后期的成型质量。
一般对硅酸盐水泥的凝结硬化过程按水化反应速率和水泥浆体的结构特征分为：初始反应期、潜伏期、凝结期、硬化期四个阶段。
初始反应期大约持续5min～10min，有1％左右的水泥发生水化。
潜伏期大约持续1h～2h，水化反应仍很慢，水化产物数量不多，水泥颗粒仍然是分散的，水泥浆体基本保持塑性。
凝结期出现在2h～7h，水泥颗粒表面的膜层破裂，水泥继续水化，水化物填充了水泥颗粒之间的空间，随着接触点的增多，形成了由分子力结合的凝聚结构，使水泥浆体逐渐失去塑性。
在硬化期，水泥水化过程继续进行，强度随之出现和增加。
对拌合的砂浆而言，水泥逐渐水化并开始形成水泥石的过程中，水泥浆的流动性降低，砂浆的稠度变小。
当拌合后在一定时间内再加水拌合（重塑），虽仍具有强度，但砂浆强度会降低。

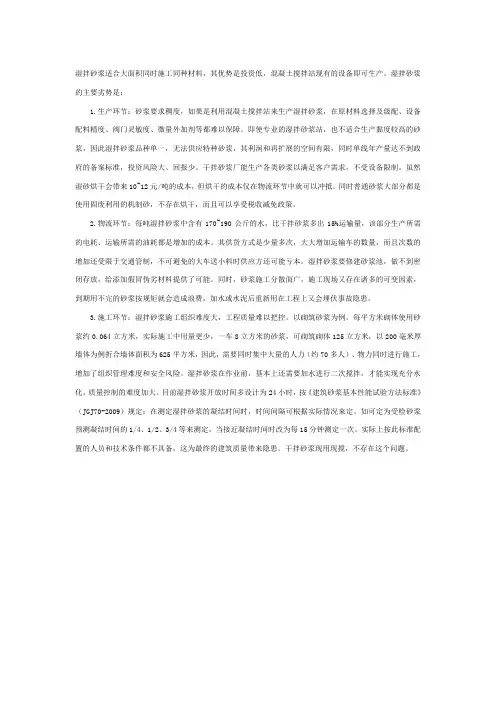

湿拌砂浆适合大面积同时施工同种材料，其优势是投资低，混凝土搅拌站现有的设备即可生产。
湿拌砂浆的主要劣势是：1.生产环节：砂浆要求稠度，如果是利用混凝土搅拌站来生产湿拌砂浆，在原材料选择及级配、设备配料精度、阀门灵敏度、微量外加剂等都难以保障。
即使专业的湿拌砂浆站，也不适合生产黏度较高的砂浆，因此湿拌砂浆品种单一，无法供应特种砂浆，其利润和再扩展的空间有限，同时单线年产量达不到政府的备案标准，投资风险大、回报少。
干拌砂浆厂能生产各类砂浆以满足客户需求，不受设备限制。
虽然湿砂烘干会带来10~12元/吨的成本，但烘干的成本仅在物流环节中就可以冲抵。
同时普通砂浆大部分都是使用固废利用的机制砂，不存在烘干，而且可以享受税收减免政策。
2.物流环节：每吨湿拌砂浆中含有170~190公斤的水，比干拌砂浆多出15%运输量，该部分生产所需的电耗、运输所需的油耗都是增加的成本。
其供货方式是少量多次，大大增加运输车的数量，而且次数的增加还受限于交通管制，不可避免的大车送小料时供应方还可能亏本。
湿拌砂浆要修建砂浆池，做不到密闭存放，给添加假冒伪劣材料提供了可能。
同时，砂浆施工分散面广，施工现场又存在诸多的可变因素，到期用不完的砂浆按规矩就会造成浪费，加水或水泥后重新用在工程上又会埋伏事故隐患。
3.施工环节：湿拌砂浆施工组织难度大，工程质量难以把控。
以砌筑砂浆为例，每平方米砌体使用砂浆约0.064立方米，实际施工中用量更少，一车8立方米的砂浆，可砌筑砌体125立方米，以200毫米厚墙体为例折合墙体面积为625平方米，因此，需要同时集中大量的人力（约70多人）、物力同时进行施工，增加了组织管理难度和安全风险。
湿拌砂浆在作业前，基本上还需要加水进行二次搅拌，才能实现充分水化，质量控制的难度加大。
目前湿拌砂浆开放时间多设计为24小时，按《建筑砂浆基本性能试验方法标准》（JGJ70-2009）规定：在测定湿拌砂浆的凝结时间时，时间间隔可根据实际情况来定。
浅谈湿拌砂浆的稠度损失
尧炼，肖平锋，陈逸晖，罗城
（广东浪淘砂新型材料有限公司，广东广州）
摘要：本文介绍异常稠度损失引起施工性问题的工程案例，重点介绍了快速找出稠度损失的方法，并通过分析引起问题出现的主要因素，然后找出处理这种实际问题的关键方法和措施。
关键词：湿拌砂浆、稠度、稠度损失
1 前言
砂浆是建筑行业中一种基本的建筑材料，在建筑工程中应用十分广泛，在建筑物的各个部位，从结构到装饰，从屋面、墙面到地面，几乎无所不用。
进入21世纪，建筑材料往绿色化环保化发展，预拌砂浆的发展也开始受到前所未有的重视，在市场推动和政府干预的双重作用下，预拌砂浆行业已经逐步从市场导入期向快速成长期过度，当前，全国各地大中小城市都开始在大办推广预拌砂浆。
从‘主推干拌’到‘干湿并举’，作为预拌砂浆中重要的一员，湿拌砂浆迎来发展的契机！
2007 年以来，中央和各地方政府投入了大量的人力财力，先后在一百多个城市推广预拌砂浆，并取得了良好的进展。
到2016年1至6月，全国共生产预拌砂浆3512.91万吨，同比去年3041.41万吨增加471.50万吨，增长15.5%。
其中，湿拌砂浆在广东地区崛起，其成熟的技术和推广应用业绩引起了广大专家和行业的关注。
同期全国湿拌砂浆产量共466.18万立方米（折合745.89万吨），同比去年317.87万立方米增加148.31万立方米，增长46.66%。
湿拌砂浆占全国预拌砂浆生产总量的21.23%，随着近几年的湿拌砂浆技术体系逐步发展，湿拌砂浆的质量稳定性获得市场的认可，本文主要讨论砂浆稠度损失引起砂浆施工性能的变化，借此供专家、湿拌砂浆技术人员和施工应用人员交流和探讨。
2 稠度损失的概念
如同混凝土的坍落度损失，湿拌砂浆也有稠度损失，但是，何为正常的稠度损失，如何去界定何为正常情况的稠度损失？
从《预拌砂浆》GB／T25l8-2010可以看到稠度损失率这个概念，对干混砂浆的稠度损失有了技术指标，就是砂浆2h的稠度损失率≦30%，而湿拌砂浆却没有指标。
在这可以引入保塑时间的概念，指湿拌砂浆在加水拌合后，在20～25℃的试验环境中置于密闭容器内，能够保持其稠度变化率不大于30%，表观密度变化率不大于5%、力学性能（14d拉伸粘结强度、28d抗压强度）不低于对应强度等级的标准要求的时间。
因此，根据这个稠度损失指标，我们就可以界定何为正常的稠度损失。
3 工程案例一
3.1 工地调查
某工地反应砂浆干的过快，去工地了解实际情况，凌晨4点生产的砂浆，从生产到运输再到卸料（一个半小时左右），再到放置了一两个小时左右的时间内，
砂浆出现大面积干散，需要加大量的水才能恢复施工性能，甚至是有些砂浆已经终凝的情况，更有甚者，砂浆在卸料时已经出现很难卸料的情况。
总体的情况是砂浆从生产开始到出现问题的时间大多都在四个小时内，而在这个时间内砂浆稠度损失率大于50%，具体的砂浆状态见图1。
图1 工地现场砂浆状态
3.2 稠度损失过快的初步分析及判断
这次出现一定方量砂浆失去工作状态的情况，从工地现场和搅拌站收集的信息，总结几点如下：
⑴刚刚生产的砂浆，状态没有问题；
⑵不是所有砂浆都出现这种情况，如，外墙砂浆出现问题的就比较少； ⑶凌晨留样的砂浆到早上查看已干散，加水重塑也无施工性； ⑷砂浆的掺合料为石粉，但是色泽不一，白灰相间； ⑸生产线上的生产消耗和称的计量校准都没有问题。
从上述条件中发现可以从砂浆原材料上分析原因，除减水剂和调节剂外，还有水泥和石粉加砂，这是目前这个搅拌站生产砂浆所用的原材料。
通过对比的实验，逐一排查，方法由下文可见。
3.3 试验验证
3.3.1 试验的原材料
针对该次事件的原材料，包括水泥、石粉、砂、水还有外加剂，这些原材料都是从生产线上取得，外加剂需要两种，生产线上的外加剂罐里取的和同一批次留样的外加剂，石粉也是两种，一个是生产线上取得，另一种是前一批次的留样石粉。
3.3.2 试验的方案
试配用的是生产的配方，以M10抹灰的配方用来验证，第一组用的外加剂是从外加剂罐里取出的，第二组用的外加剂是这一批次的留样外加剂，第三组掺合料掺量减了一半，外加剂还是用罐里取出的外加剂，三组试配的对比。
留样观察，依据《预拌砂浆》GB ／T25l8-2010的标准方法测出稠度损失率。
试验数据与结果见表1：
砂浆干散，没有施工性 砂浆到达快要终凝的情
编号水泥石粉砂LD-2010N LD-10N 水稠度容重2h后的砂浆状态
2 194 122 1300 11 2.5 230 88 1790 稠度损失大于50%，干散
3.4 试验结论与分析
由砂浆状态来看，第三组的砂浆的和易性好，和前两组的砂浆有了鲜明的对比，第三组的砂浆才是正常的稠度损失，从实验数据和砂浆状态可以判断，这次
的出现的砂浆问题的源头在于原材料石粉。
两个批次的石粉对比，从外观来看，已经有了区别，生产线上取得的石粉的白度明显低于前一批次的留样石粉，而且生产线上取得的石粉在颜色上白灰相
间，初步判断是石粉中掺入了磨细的粉煤灰或是其他矿物，造成砂浆外加剂和掺
合料的适应性发生变化，从而导致砂浆的稠度损失过快，需水量增多，实际生产
时外加剂掺量需要调整增加，如果不做调整导致砂浆工地出现稠度损失过快。
4 工程案例二
4.1 工地调查和分析
4.1.1 工地走访和交流
某搅拌站了解到几个工地反应今天的砂浆不好用，干的比较快的情况，走访工地和工人交流，工人反应砂浆比前几天的粗糙，少浆，砂浆干的比较快，还有
粗砂头和贝壳，到现场看砂浆状态的确如工人所说，砂浆看起来是显砂，而且才
六个小时的时间，砂浆的稠度损失已经比较大。
4.1.2 问题分析
从走访的工地情况和搅拌站的反馈来分析原因：
1、不是全部工地都有投诉，方量少、提前施工完的工地没有问题，有问题的工
地都是上午砂浆没有用完的工地。
2、从生产的时间开始算起，六七个小时的砂浆都会出现稠度损失过快、状态干
散的情况。
3、砂浆的浆体少，上墙后抹光效果差。
4、砂浆的手感粗，砂头多。
5、这两天砂源换了，其他原材料还在用着，这一批还没有用完。
从工地的施工效果、砂浆的状态和搅拌站的回馈可以初步判断是砂的原因。
4.2 试验验证
4.2.1 试验的原材料
取生产线的所有原材料，包括水泥、石粉、砂，还有是外加剂罐里的外加剂，全部都是生产用的材料。
砂是准备两种，今天生产的砂，还有前两天的砂，编号
分别为①砂、②砂，对比见表2。
编号细度模数含泥量其他
①砂 2.3 1.5
②砂 3.0 1.0 砂头多
编号稠度/mm 容重kg/m34h稠度/mm 4h砂浆状态
1 88 1780 74 和易性好
2 86 1765 58 漏砂，泌水
3 85 1805 70 和易性好
5 结论
目前砂浆稠度损失过快是一种常见的问题，所造成的后续工程问题先不论，却直接引起当天工人不好施工或施工效率下降，进而被工地投诉等情况。
根据经验总结，找出稠度损失的方法，可以分为几个步骤:第一步，首先要走访工地，和工人实地交流，对这次事件有具体的了解。
第二步，根据工地反馈的信息、砂浆的状态和站内材料情况综合总结，先排除一种或几种原材料，甚至是判断出这次事件的源头。
第三步，用实验来验证自己的猜想，用对比的方法和单一变量来确定问题所在。
事件的发生不是必然，所以做好预防才是解决问题的最佳方案，针对材料的变动，每次波动时，做个实验来对比验证，这样就能达到预防的作用。
参考文献
[1] GB/T 25181-2010 ，预拌砂浆[S]
[2] 蒋金明，李从波等，新概念湿拌砂浆开放时间的研究，广东建材[J]，2015.10。
