电子科技大学二零零九至二零一零学年第 二 学期期 末 考试数字逻辑设计及应用 课程考试题 A 卷（120分钟）考试形式：闭卷 考试日期2010年7月12日课程成绩构成：平时 20 分， 期中 20 分， 实验 0 分， 期末 60 分一、To fill your answers in the blanks （1’×25）1. If [X]10= - 110, then [X]two's-complement =[ ]2,[X]one's-complement =[ ]2. (Assumed the number system is 8-bit long) 2. Performing the following number system conversions: A. [10101100]2=[ 0 ]2421B. [1625]10=[01001 ]excess-3C. [ 1010011 ]GRAY =[10011000 ]8421BCD3. If ∑=C B A F ,,)6,3,2,1(, then F D ∑=C B A ,,( 1，4，5，6 )=C B A ,,∏(0，2，3，7 ).4. If the parameters of 74LS-series are defined as follows: V OL max = 0.5 V , V OH min = 2.7 V , V IL max = 0.8 V , V IH min = 2.0 V , then the low-state DC noise margin is 0.3V ,the high-state DC noise margin is 0.7V .5. Assigning 0 to Low and 1 to High is called positive logic. A CMOS XOR gate in positive logic is called XNOR gate in negative logic.6. A sequential circuit whose output depends on the state alone is called a Moore machine.7. To design a "001010" serial sequence generator by shift registers, the shift register should need 4 bit as least.8. If we use the simplest state assignment method for 130 sates, then we need at least8state variables.9. One state transition equation is Q*=JQ'+K'Q. If we use D flip-flop to complete the equation, the D input terminal of D flip-flop should be have the function D= JQ'+K'Q.10.Which state in Fig. 1 is ambiguous D11.A CMOS circuit is shown as Fig. 2, its logic function z= A’B’+ABFig. 1 Fig. 212.If number [A]two's-complement =01101010 and [B]one's-complement =1001, calculate [A-B]two's-complement and indicate whether or not overflow occurs.(Assumed the number system is 8-bit long)[A-B]two's-complement = 01110000, overflow no13. If a RAM’s capacity is 16K words × 8 bits, the address inputs should be 14bits; We need 8chips of 8K ⨯8 bits RAM to form a 16 K ⨯ 32 bits ROM..14. Which is the XOR gate of the following circuit A .15.There are 2n－n invalid states in an n-bit ring counter state diagram.16.An unused CMOS NOR input should be tied to logic Low level or 0 .17.The function of a DAC is translating the Digital inputs to the same value of analogoutputs.二、Complete the following truth table of taking a vote by A,B,C, when more than two of A,B,C approve a resolution, the resolution is passed; at the same time, the resolution can’t go through if A don’t agree.For A,B,C, assume 1 is indicated approval, 0 is indicated opposition. For the F,A B C F三、The circuit to the below realizes a combinational function F of four variables. Fill in the Karnaugh map of the logic function F realized by the multiplexer-based circuit. (6’)四、(A) Minimize the logic function expressionF = A·B + AC’ +B’·C+BC’+B’D+BD’+ADE(H+G) （5’）F = A·B + AC’ +B’·C+BC’+B’D+BD’ = A·(B ’C )’ +B’·C+BC’+B’D+BD’= A +B’·C+BC’+B’D+BD’+C ’D (或= A +B’·C+BC’+B’D+BD’+CD ’)= A +B’·C+BD’+C ’D (或= A + BC’+B’D +CD ’)(B) To find the minimum sum of product for F and use NAND-NAND gates to realize it （6’）),,,(Z Y X W F Π(1,3,4,6,9,11,12,14)------3分 F= X ’Z ’+XZ -----2分 =( X ’Z ’+XZ)’’=(( X ’Z ’)’(XZ)’)’ ------1分五、Realize the logic function using one chip of 74LS139 and two NAND gates.（8’）∑=)6,2(),,(C B A F ∑=)3,2,0(),,(E D C GF(A,B,C)=C’∑(1,3) ---- 3分 G(C,D,E)=C’∑(0,2,3) ----3分-六、Design a self-correcting modulo-6 counter with D flip-flops. Write out the excitation equations and output equation. Q2Q1Q0 denote the present states, Q2*Q1*Q0* denote the next states, Z denote the output. The state transition/output table is as following.（10’）Q2Q1Q0Q2*Q1*Q0*Z000 100 0100 110 0110 111 0111 011 0011 001 0001 000 1激励方程式：D2=Q0’（2分，错-2分）D1=Q2 （2分，错-2分）D0=Q1 （2分，错-2分）修改自启动：D2=Q0 +Q2Q1’（1分，错-1分）D1=Q2+Q1Q0’（1分，错-1分）D0=Q1+Q2Q0 （1分，错-1分）输出方程式：Z=Q1’Q0 （1分，错-1分）得分七、Construct a minimal state/output table for a moore sequential machine, that will detect the input sequences: x=101. If x=101 is detected, then Z=1.The input sequences DO NOT overlap one another. The states are denoted with S0~S3.（10’）For example:X：0 1 0 1 0 0 1 0 1 0 1 1 0 1 1 0 0 0 1 1 ……Z：0 0 0 1 0 0 0 0 1 0 0 0 0 1 0 0 0 0 0 0 ……state/output table八、Please write out the state/output table and the transition/output table and theexcitation/output table of this state machine.（states Q2 Q1=00~11, use the state name A~D ）（10’）Transition/output table State/output table Excitation/output table（4分） （3分） （3分）评分标准：转移/输出表正确，得4分；每错一处扣0.5分，扣完4分为止；由转移/输出表得到状态/输出表正确，得3分；每错一处扣0.5分，扣完3分为止；激励/输出表正确，得3分；每错一处扣0.5分，扣完3分为止。

电子科技大学2010 -2011学年第二学期期末考试 A 卷课程名称：_数字逻辑设计及应用__ 考试形式：闭卷考试日期：20 11 年7 月7 日考试时长：_120___分钟课程成绩构成：平时30 %，期中30 %，实验0 %，期末40 %本试卷试题由__六___部分构成，共__6___页。

I. Fill your answers in the blanks(2’ X 10=20’)1. A parity circuit with N inputs need N-1XOR gate s. If the number of “1” in an N logic variables set, such as A、B、C、…W, is even number, then__________A B C W⊕⊕⊕⋅⋅⋅⋅⊕=0 .2. A circuit with 4 flip-flops can store 4bit binary numbers, that is, include 16 states at most.3. A modulo-20 counter circuit needs 5 D filp-flops at least. A modulo-288 counter circuit needs 3 4-bit counters of 74x163 at least.4. A 8-bit ring counter has 8 normal states. If we want to realize the same number normal states, we need a 4bit twisted-ring counter.5. If the input is 10000000 of an 8 bit DAC, the corresponding output is 5v. Then an input is 00000001 to the DAC, the corresponding output is 5/128 (0.0391) V; if an input is 10001000, the corresponding DAC output is 5.3125V.II. Please select the only one correct answer in the following questions.(2’ X 5=10)B ) chips of 4K ⨯4 bits RAM to form a 16 K ⨯ 8 bits RAM.A) 2 B) 8 C) 4 D) 162. To design a "01101100" serial sequence generator by shift registers, we need a( A)-bit shift register as least.A) 5 B) 4 C) 3 D) 63. For the following latches or flip-flops, ( B) can be used to form shift register.A) S-R latch B) master-slave flip-flop C) S-R latch with enable D) S’-R’ latch4. Which of the following statements is correct? ( C )A) The outputs of a Moore machine depend on inputs as well as the states.B) The outputs of a Mealy machine depend only on the states.C) The outputs of a Mealy machine depend on inputs as well as the states. D) A), B), C) are wrong.5. There is a state/output table of a sequential machine as the table 1, what the input sequences isdetected? ( D )A) 11110 B) 11010 C) 10010 D) 10110Table 1III.Analyze the sequential-circuit as shown in figure 1. [15’]1. Write out the excitation equations, transitionequations and output equation. [5’]2. Assume the initial state is Q 2Q 1=00, complete thetiming diagram for Q 2 ,Q 1 and Z.( Don ’t need consider propagation delay of each component)[10’]Figure-1解答：激励方程: D 1=Q 1⊕Q 2，D 2= Q /1+ Q /2转移方程：Q 1 *= D 1=Q 1⊕Q 2，Q 2 *=D 2= Q /1+ Q /2 输出方程：Z= Q 1•Q 2IV. Design a Mealy sequential detector with one input x and one output z. If and only if xdescribe the state meaning and finish the state/output table. [15] Example ： x ：0 1 0 1 1 1 1 0 0 1 1 0 0 1 1 1 1 1 z ：0 0 0 0 0 0 1 0 0 1 0 0 0 1 0 0 1 1XState meaningS 0 1 Initial A A,0 B,0 Received 1 B C,0 D,0 Received 10 C E,0 B,0 Received 11 D C,0 F,0 Received 100 E A,0 B,1 Received 111 F C,0F,1S*,ZV. Analyze the circuit as shown below, which contains a 74x163 4-bit binary counter, a 74x138[15’] ’ output F. [5’]2. Write out the sequence of states for the 74x161 in the circuit. [7’]3. Describe the modulus(模) of the circuit. [3’]解答：F=D2=Y6/=(QDQCQBQA /)/ 状态序列：0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,0,1,2，… M=15VI.the state transition sequence is 0→2→4→1→3→0→…with the binary code. 1. Fill out the transition/output table. [8’]2. Write out the excitation equations and output equation. [4’]3. List the complete transition/output table, and check the self-correct. [3’] transition/output table ： 74X161的功能表输入 当前状态 下一状态 输出CLR_L LD_L ENT ENP QD QC QB QA QD* QC* QB* QA* RCO 0 X X X X X X X 0 0 0 0 1 0 X X X X X X D C B A 1 1 0 X X X X X QD QC QB QA 1 1 X 0 X X X X QD QC QB QA 1 1 1 1 0 0 0 0 0 0 0 1 1 1 1 1 0 0 0 1 0 0 1 0 1 1 1 1 0 0 1 0 0 0 1 1 1 1 1 1 0 0 1 1 0 1 0 0complete transition/output table:输出方程：Z=Q1Q0检查自启动：当Q2Q1Q0=101，可得下一状态为001；当Q2Q1Q0=110，可得下一状态为101；当Q2Q1Q0=111，可得下一状态为001。

北京信息科技大学2008~2009学年第一学期《数字电子技术》课程期末考试试卷A课程所在学院：自动化学院适用专业班级：测控0601-03考试形式：闭卷注意：所有答案写在答题纸上，写在试卷上无效。

一、填空题(本题满分20分，共含10道小题，每小题2分)1∙(7AC1)16=( )2=( 1=( )]0。

2.具有推挽式输出级的TT1电路(是/否)可以将输出端并联使用，普通的CMOS门(是/否)可以将输出端并联使用。

(输入端的状态均为不定)3.相同编号的最小项和最大项存在的关系为o4.(+1oo"的原码为，反码为，补码为o5.若A是逻辑变量，则A㊉I=。

二、逻辑函数式的化筒(12分)1 .利用公式法化简为最简与或式：F=AB∖A f CD+(AD+3'C')')(4+B)2 .利用卡诺图法将逻辑函数化简为最简与或式：y(A,B,G=>z(OJ2,4),给定约束条件为m3+rτ‰t+mβ+rr‰j=O下面电路图中，写出输出信号是什么状态(高电平、低电平或高阻态)，已知乂为74系四、试用一片8选1数据选择器74HC151产生逻辑函数：Y=AB r CD÷48（C÷r＞）+ABXCΦZ））÷ABC r 要求给出设计的全过程，并画出逻辑电路图。

（12分）s ,A2A4YO O O OO O O1O∣O O1O D1O O11O1O OO1O1/人O11O2O11151X X X高阻五、TT1主从JK触发器的输入波形如图所示，画出输出端Q的波形（12分）CP六、分析如图时序逻辑电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图，说明电路的功能以及能否自启动。

（14分）CP七、 试用一片4位同步二进制计数器741S163接成十进制计数器（允许附加必要的门电路,采用清零法），并作简要说明。

741S163的引脚图如下所示。

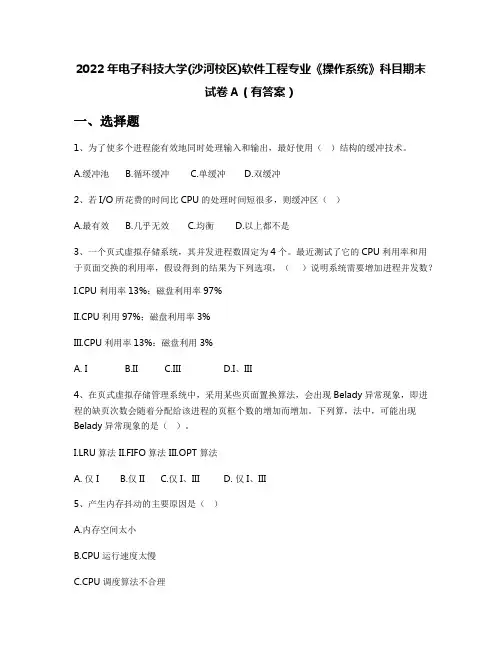

2022年电子科技大学(沙河校区)软件工程专业《操作系统》科目期末试卷A（有答案）一、选择题1、为了使多个进程能有效地同时处理输入和输出，最好使用（）结构的缓冲技术。

A.缓冲池B.循环缓冲C.单缓冲D.双缓冲2、若I/O所花费的时间比CPU的处理时间短很多，则缓冲区（）A.最有效B.几乎无效C.均衡D.以上都不是3、一个页式虚拟存储系统，其并发进程数固定为4个。

最近测试了它的CPU利用率和用于页面交换的利用率，假设得到的结果为下列选项，（）说明系统需要增加进程并发数？I.CPU利用率13%：磁盘利用率97%II.CPU利用97%；磁盘利用率3%III.CPU利用率13%：磁盘利用3%A. IB.IIC.IIID.I、III4、在页式虚拟存储管理系统中，采用某些页面置换算法，会出现Belady异常现象，即进程的缺页次数会随着分配给该进程的页框个数的增加而增加。

下列算，法中，可能出现Belady异常现象的是（）。

I.LRU算法 II.FIFO算法 III.OPT 算法A. 仅IB.仅IIC.仅I、IIID. 仅I、III5、产生内存抖动的主要原因是（）A.内存空间太小B.CPU运行速度太慢C.CPU调度算法不合理D.页面置换算法不合理6、操作系统提供给编程人员的接口是（）。

A.库函数B.高级语言C.系统调用D.子程序7、下列关于操作系统的论述中，正确的是（）。

A.对于批处理作业，必须提供相应的作业控制信息B.对于分时系统，不一定全部提供人机交互功能C.从响应角度看，分时系统与实时系统的要求相似D.在采用分时操作系统的计算机系统中，用户可以独占计算机操作系统中的文件系统8、下面关于文件的叙述中，错误的是（）。

I.打开文件的主要操作是把指定文件复制到内存指定的区域II.对一个文件的访问，常由用户访问权限和用户优先级共同限制III.文件系统采用树形片录结构后，对于不同用户的文件，其文件名应该不同IV.为防止系统故障造成系统内文件受损，常采用存取控制矩阵方法保护文件A.仅IB. 仅I、IIIC.仅I、III、IVD.I、II、III，IV9、下列关于打开文件open（）操作和关闭文件close（）操作的叙述，只有（）是错误的。

1一、单项选择题（每题2分，共20分）1．将二进制数（11011101.1）转换为十进制数是（ A ）A) 221.5 B) 222.5 C) 223.5 D) 257.52．按以下方法处理CMOS 或非门多余输入端，正确的是（ C ）A ）接电源正极B ）悬空C ）通过10K Ω电阻接地 D) 以上三种方法都不对3．电路输入为某种BCD 码，要用七段数码显示器显示，为此需用到（ A ）A ）4-7线译码器B ）4-5线译码器C ）4-2线译码器D ）4-1线译码器4．下列各门电路中，输出端可直接直连，实现线与的是（ B ）A ）一般TTL 与非门B ）集电极开路TTL 与非门C ）一般CMOS 与非门D ）一般TTL 或非门5．将一个右移4位移位寄存器的末级触发器3Q 端接至前级触发器0D 输2入端。

设初态为3210Q Q Q Q =1101，以过5个CP 作用后的状态为（ B ）A ）1101B ）1110C ）1011D ）01116．用256×4位的RAM 扩展成2048×12位RAM ，每一条I/O 总线上并联了几条数据线？（ C ）A ）24B ）12C ）8D ）47．如下图中电路的名称是（ D ）A ）单稳态电路B ）JK 触发器C ）施密特电路D ）多谐振荡器8．已知函数D C B A Y ++=)(，则其反函数为（ B ）A ）D CB DC A + B ）D C B A ++ C ）AC D AB + D ）D B C A +9．可实现逻辑函数A Y =的是（ D ）A ） A A ⋅B ） A A +C ）0⊕AD ）1⊕A310．在倒T 形电阻网络D /A 转换器中，n n REFo D V V 2-=，设REF V =10V ， D ="1000"0123=d d d d 时，则o V 为（ B ）伏。

A ）3210-B ） 210-C ） 3210D ） 210 二、填空题：（24%）1．与十六进制（2D ）16对应的二进制数是(101101)2 。

2021年电子科技大学数据科学与大数据技术专业《计算机组成原理》科目期末试卷A（有答案）一、选择题1、设存储器容量为32字，字长为64位。

模块数m=4，采用低位交叉方式。

存储周期T=200ns，数据总线宽度为64位，总线传输周期r=50ns。

该交叉存储器的带宽是（）。

A.32×107bit/sB.8×107bit/sC.73×107bit/sD.18×107bit/s2、下列存储器中，在工作期间需要周期性刷新的是（）。

A. SRAMB. SDRAMC.ROMD. FLASH3、关于浮点数在IEEE754标准中的规定，下列说法中错误的是（）。

I.浮点数可以表示正无穷大和负无穷大两个值Ⅱ.如果需要，也允许使用非格式化的浮点数Ⅲ.对任何形式的浮点数都要求使用隐藏位技术IⅣ.对32位浮点数的阶码采用了偏移值为l27的移码表示，尾数用原码表示4、在浮点机中，判断原码规格化的形式的原则是（）。

A.尾数的符号位与第一数位不同B.尾数的第一数位为1，数符任意C.尾数的符号位与第一位相同D.阶符与数符不同5、假设有7位信息码010101，则低位增设偶校验位后的代码和低位增设奇校验位后的代码分别为（）。

A.01101010 01101010B.0101010 01101011C.01101011 01101010D.01101011 011010116、总线的数据传输速率可按公式Q=Wf/N计算，其中Q为总线数据传输速率，W为总线数据宽度（总线位宽/8），f为总线时钟频率，N为完成一次数据传送所需的总线时钟周期个数。

若总线位宽为16位，总线时钟频率为8MHz，完成一次数据传送需2个总线时钟周期，则总线数据传输速率Q为（）。

A.16Mbit/sB.8Mbit/sC.16MB/sD.8MB/s7、下列关于多总线结构的叙述中，错误的是（）。

A.靠近CPU的总线速度较快B.存储器总线可支持突发传送方式C.总线之间需通过桥接器相连D.PCI-Expressx16采用并行传输方式8、下列描述中，正确的是（）。

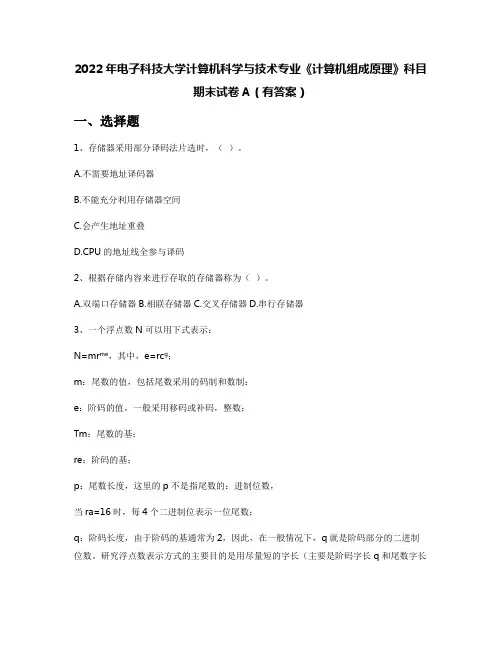

2022年电子科技大学计算机科学与技术专业《计算机组成原理》科目期末试卷A（有答案）一、选择题1、存储器采用部分译码法片选时，（）。

A.不需要地址译码器B.不能充分利用存储器空间C.会产生地址重叠D.CPU的地址线全参与译码2、根据存储内容来进行存取的存储器称为（）。

A.双端口存储器B.相联存储器C.交叉存储器D.串行存储器3、一个浮点数N可以用下式表示：N=mr me，其中，e=rc g；m：尾数的值，包括尾数采用的码制和数制：e：阶码的值，一般采用移码或补码，整数；Tm：尾数的基；re：阶码的基；p：尾数长度，这里的p不是指尾数的：进制位数，当ra=16时，每4个二进制位表示一位尾数；q：阶码长度，由于阶码的基通常为2，因此，在一般情况下，q就是阶码部分的二进制位数。

研究浮点数表示方式的主要目的是用尽量短的字长（主要是阶码字长q和尾数字长的和）实现尽可能大的表述范围和尽可能高的表数精度。

根据这一目的，上述6个参数中只有3个参数是浮点数表示方式要研究的对象，它们是（）。

A.m、e、rmB. rm、e、rmC.re、p、qD. rm、p、q4、对于相同位数（设为N位，且各包含1位符号位）的二进制补码小数和十进制小数，（二进制小数所表示的数的个数）/（十进制小数所能表示的数的个数）为（）。

A.（0.2）NB. （0.2）N-1C. （0.02）ND. （0.02）N-15、下列为8位移码机器数[x]移，当求[-x]移时，（）将会发生溢出。

A.11111111B.00000000C.10000000D.011l1l116、总线按连接部件不同可分为（）。

A.片内总线、系统总线、通信总线B.数据总线、地址总线、控制总线C.主存总线I/O总线、DMA总线D.ISA总线、VESA总线、PCI总线7、某同步总线的时钟频率为100MHz，宽度为32位，地址/数据线复用，每传输一个地址或数据占用一个时钟周期。

若该总线支持突发（猝发）传输方式，则一次“主存写”总线事务传输128位数据所需要的时间至少是（）。

《数字电子技术》考试试卷（第一套）课程号2904025035 考试时间100 分钟适用专业年级（方向）：应用物理、电信科技2010级考试方式及要求：闭卷笔试题号一二三四五六七总分得分阅卷人(注：集成电路CD4532、74HC138、74HC151的功能见附表)一、填空题（共28分）1、（2分）（5E.8）H＝（94.5 ）D＝（10010100.0101 ）8421BCD。

2、（2分）逻辑函数L = + A+ B+ C +D = （1 ）。

3、（2分）由传输门构成的电路如下图所示，当A=0时，输出L= B 。

4、（2分）三态门可能输出的三种状态是低电平、高电平和高阻态_。

5、（3分）A/D转换器一般要经过_ 采样__、保持、量化和__编码__这4个步骤，A/D转换器的转换速度主要取决于转换类型。

对双积分型A/D 转换器、并行比较型A/D转换器和逐次比较型A/D转换器的相对速度进行比较，转换速度最快的是_并行比较型A/D转换器__。

6、（2分）集成优先编码器CD4532（功能表见后）正常接电源和地，且待编码信号输入端I 0 =I 2 = I 6 = I 7 = 1，输入使能端EI=1，其余输入端为0，其输出Y 2Y 1Y 0为 111 。

7、（3分）集成数据选择器74HC151构成的电路如下图所示，则其输出 Y= ABC BC A C B A ++⋅⋅ 。

（注：不需化简）018、（3分）某PLA 电路如下图所示，其输出逻辑函数表达式X=C B A C B A ABC +⋅+ 。

9、（2分）某单极性输出的8位D/A 转换器正常工作，当输入数字量为（10101010）B 时，其输出电压为3.4V ，当输入数字量为（10101100）B 时，其输出电压为3.44 V 。

10、（2分）一个存储容量为4K ×4的存储器有 214 个存储单元，若用该存储器构成32K ×8的存储系统，则需 16 片4K ×4的存储器。

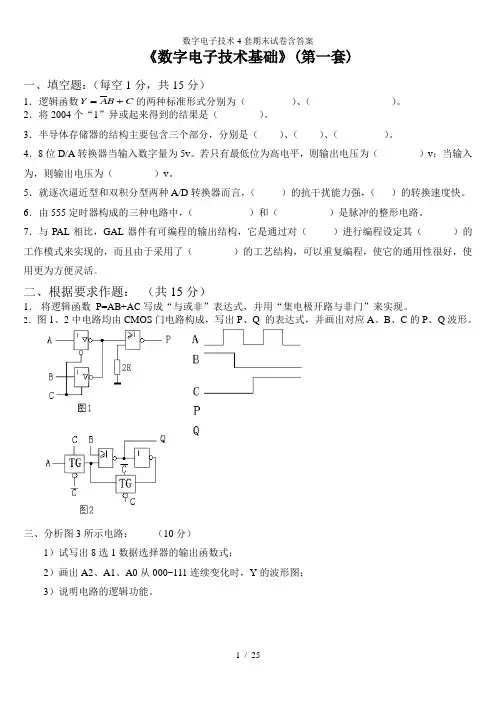

《数字电子技术基础》(第一套)一、填空题：（每空1分，共15分）=+的两种标准形式分别为（）、（）。

1．逻辑函数Y AB C2．将2004个“1”异或起来得到的结果是（）。

3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8位D/A转换器当输入数字量为5v。

若只有最低位为高电平，则输出电压为（）v；当输入为，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：（10分）1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15分）五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。

（8分）BC六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

ROM中的数据见表1所示。

试画出在CP信号连续作用下的D3、D2、D1、D0输出的电压波形，并说明它们和CP 信号频率之比。

数字电子技术期末试题库一、选择题：A组：1.如果采用偶校验方式，下列接收端收到的校验码中，（ A ）是不正确的A、00100B、10100C、11011D、11110２、某一逻辑函数真值表确定后，下面描述该函数功能的方法中，具有唯一性的是（B）A、逻辑函数的最简与或式B、逻辑函数的最小项之和C、逻辑函数的最简或与式D、逻辑函数的最大项之和３、在下列逻辑电路中，不是组合逻辑电路的是（D）A、译码器B、编码器C、全加器D、寄存器４、下列触发器中没有约束条件的是（D）A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器５、555定时器不可以组成D。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.J K触发器６、编码器（A）优先编码功能，因而（C）多个输入端同时为１。

A、有B、无C、允许D、不允许７、（D）触发器可以构成移位寄存器。

A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器８、速度最快的A/D转换器是（A）电路A、并行比较型B、串行比较型C、并－串行比较型D、逐次比较型9、某触发器的状态转换图如图所示，该触发器应是( C )A. J-K触发器B. R-S触发器C. D触发器D. T触发器10.（电子专业作）对于VHDL以下几种说法错误的是（A ）A VHDL程序中是区分大小写的。

B 一个完整的VHDL程序总是由库说明部分、实体和结构体等三部分构成C VHDL程序中的实体部分是对元件和外部电路之间的接口进行的描述，可以看成是定义元件的引脚D 结构体是描述元件内部的结构和逻辑功能B组：1、微型计算机和数字电子设备中最常采用的数制是--------------------------------（ A ）A.二进制B.八进制C. 十进制D.十六进制2、十进制数6在8421BCD码中表示为-------------------------------------------------（ B ）A.0101B.0110C. 0111D. 10003、在图1所示电路中，使__AY 的电路是---------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○44、接通电源电压就能输出矩形脉冲的电路是------------------------------------------（ D ）A. 单稳态触发器B. 施密特触发器C. D触发器D. 多谐振荡器5、多谐振荡器有-------------------------------------------------------------------------------（ C ）A. 两个稳态B. 一个稳态C. 没有稳态D. 不能确定6、已知输入A、B和输出Y的波形如下图所示，则对应的逻辑门电路是-------（ D ）A. 与门B. 与非门C. 或非门D. 异或门7、下列电路中属于时序逻辑电路的是------------------------------------------------------（ B ）A. 编码器B. 计数器C. 译码器D. 数据选择器8、在某些情况下，使组合逻辑电路产生了竞争与冒险，这是由于信号的---------（ A ）A. 延迟B. 超前C. 突变D. 放大9、下列哪种触发器可以方便地将所加数据存入触发器，适用于数据存储类型的时序电路--------------------------------------------------------------------------------（ C ）A. RS触发器B. JK触发器C. D触发器D. T触发器10、电路和波形如下图，正确输出的波形是-----------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○4C组：1．十进制数25用8421BCD码表示为 A 。

1.二进制数（101010）2可转换为十进制数（）A.42B.84C.52D.43【参考答案】: A2.理想二极管构成的电路如题题4图所示，则输出电压Uo为（）。

RA.-10VB.-4VC.+6VD.+10V【参考答案】: B3.在以下输入情况中，“或非”运算的结果为逻辑1的是（）。

A.全部输入为0B.全部输入为1C.任一输入是0，其它输入为1D.任一输入是1，其它输入为0【参考答案】: A4.和TTL电路相比CMOS电路最突出的优势在（）。

A.可靠性高B.抗干扰能力强C.速度快D.功耗低【参考答案】: D5.数字电路中使用的数制是（）。

A.二进制B.八进制C.十进制D.十六进制【参考答案】: A6.在题18图中，引入何种反馈？（）A.正反馈B.负反馈C.无反馈D.不确定【参考答案】: C7.整流的目的是（）。

A.将交流变成直流B.将直流变成交流C.将高频变成低频D.净输入量减小【参考答案】: D8.硅稳压管的工作状态是（）。

A.正向导通B.正向击穿C.反向截止D.反向击穿【参考答案】: D9.对半导体而言，其正确的说法是（）。

A.P型半导体中由于多数载流子为空穴，所以它带正电B.N型半导体中由于多数载流子为自由电子，所以它带负电C.P型半导体和N型半导体本身都不带电D.P、N型半导体都带负电【参考答案】: C10.下列与F=A+B+C相等的逻辑函数为（）。

A.F=B.F=C.F=D.F=【参考答案】: C11.理想二极管构成的电路如题43图所示，则输出电压UO为（）。

A.3VB.10VC.-3VD.-10V【参考答案】: B12.某逻辑门的输入端A. B和输出端F的波形图如题37图所示， F与A.B的逻辑关系是（）。

A.与非B.同或C.异或D.或【参考答案】: B13.若要求放大电路输入电阻高，且稳定输出电压，在放大电路中应引入的负反馈组态为（）。

A.电流串联B.电流并联C.电压串联D.电压并联【参考答案】: C14.三极管组成的放大电路在工作时，测得三极管上各电极对地直流电位分别为V E=3V,V B=3.7V,V C=3.3V，则此三极管已处于（）。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

2022年电子科技大学数据科学与大数据技术专业《计算机组成原理》科目期末试卷A（有答案）一、选择题1、下述说法中正确的是（）。

I.半导体RAM信息可读可写，且断电后仍能保持记忆Ⅱ.动态RAM是易失性RAM，而静态RAM中的存储信息是不易失的Ⅲ.半导体RAM是易失性RAM，但只要电源不断电，所存信息是不丢失的IV.半导体RAM是非易失性的RAMA.I、ⅢB.只有ⅢC.Ⅱ、IVD.全错2、有效容量为128KB的Cache，每块16B，8路组相联。

字节地址为1234567H的单元调入该Cache，其tag应为（）。

A.1234HB.2468HC.048DHD.12345H3、一个C语言程序在一台32位机器上运行，程序中定义了3个变量x、y、z，其中x 和z是int型，y为short型。

当x=127，y=-9时，执行赋值语句z=xty后，x、y、z的值分别是（）。

A.x=0000007FH，y=FFF9H，z=00000076HB.x=0000007FH，y=FFF9H，z=FFFFO076HC.X=0000007FH，y-FFF7H，z=FFFF0076HD.X=0000007FH，y=FFF7H，z=00000076H4、对于相同位数（设为N位，且各包含1位符号位）的二进制补码小数和十进制小数，（二进制小数所表示的数的个数）/（十进制小数所能表示的数的个数）为（）。

A.（0.2）NB. （0.2）N-1C. （0.02）ND. （0.02）N-15、ALU属于（）。

A.时序电路B.控制器C.组合逻辑电路D.寄存器6、系统总线中的数据线、地址线、控制线是根据（）来划分的。

A.总线所处的位置B.总线的传输方向C.总线传输的内容D.总线的材料7、为协调计算机系统各部件的工作，需要一种器件来提供统一的时钟标准，这个器件，是（）。

A.总线缓冲器B.总线控制器C.时钟发生器D.以上器件都具备这种功能8、下列描述中，正确的是（）。

数字电子技术基础试卷试题答案汇总一、填空题（每空1分，共20分）1、逻辑代数中3种基本运算是（与运算、或运算、非运算）2、逻辑代数中三个基本运算规则 （代入规则、反演规则、对偶规则）3、逻辑函数的化简有 公式法 ， 卡诺图 两种方法。

4、A+B+C= A ’B ’C ’ 。

5、TTL 与非门的u I ≤U OFF 时，与非门 关闭 ，输出 高电平 ，u I ≥U ON 时，与非门 导通 ，输出 低电平 。

6、组合逻辑电路没有 记忆 功能。

7、竞争冒险的判断方法 代数方法 ， 卡诺图法 。

8、触发器它2 稳态,主从RS 触发器的特性方程Q ’’=S+RQ ’ SR=0 ，主从JK 触发器的特性方Q ’’=JQ ’+K ’Q ，D 触发器的特性方程 Q ’’=D 。

二、选择题（每题1分，共10分）1、相同为“0”不同为“1”它的逻辑关系是 （ C ） A 、或逻辑 B 、与逻辑 C 、异或逻辑2、Y （A ，B ，C ，）=∑m （0，1，2，3）逻辑函数的化简式 （ C ） A 、Y=AB+BC+ABC B 、Y=A+B C 、Y=A （A)3、A 、Y=AB B 、Y 处于悬浮状态C 、Y=B A +4、下列图中的逻辑关系正确的是 （ A ）A.Y=B A +B.Y=B A +C.Y=AB 5、下列说法正确的是 （ A ）A、主从JK触发器没有空翻现象B、JK之间有约束C、主从JK触发器的特性方程是CP上升沿有效。

6、下列说法正确的是（ C ）A、同步触发器没有空翻现象B、同步触发器能用于组成计数器、移位寄存器。

C、同步触发器不能用于组成计数器、移位寄存器。

7、下列说法是正确的是（ A ）A、异步计数器的计数脉冲只加到部分触发器上B、异步计数器的计数脉冲同时加到所有触发器上C、异步计数器不需要计数脉冲的控制8、下列说法是正确的是（A ）A、施密特触发器的回差电压ΔU=U T+-U T-B、施密特触发器的回差电压越大，电路的抗干扰能力越弱C、施密特触发器的回差电压越小，电路的抗干扰能力越强9、下列说法正确的是（ C ）A、多谐振荡器有两个稳态B、多谐振荡器有一个稳态和一个暂稳态C、多谐振荡器有两个暂稳态10、下列说法正确的是（ A ）A、555定时器在工作时清零端应接高电平B、555定时器在工作时清零端应接低电平C、555定时器没有清零端三、判断题（每题1分，共10分）1、A+AB=A+B （错）2、当输入9个信号时，需要3位的二进制代码输出。

2021年电子科技大学(沙河校区)软件工程专业《计算机组成原理》科目期末试卷A（有答案）一、选择题1、关于Cache的3种基本映射方式，下面叙述中错误的是（）。

A.Cache的地址映射有全相联、直接和多路组相联3种基本映射方式B.全相联映射方式，即主存单元与Cache单元随意对应，线路过于复杂，成本太高C.多路组相联映射是全相联映射和直接映射的一种折中方案，有利于提高命中率D.直接映射是全相联映射和组相联映射的一种折中方案，有利于提高命中率2、主存按字节编址，地址从0A4000H到0CBFFFH，共有（）字节；若用存储容量为32K×8位的存储芯片构成该主存，至少需要（）片。

A.80K，2B.96K，2C.160K，5 C.192K，53、下列关于各种移位的说法中正确的是（）。

I.假设机器数采用反码表示，当机器数为负时，左移时最高数位丢0，结果出错；右移时最低数位丢0，影响精度Ⅱ在算术移位的情况下，补码左移的前提条件是其原最高有效位与原符号位要相同Ⅲ.在算术移位的情况下，双符号位的移位操作中只有低符号位需要参加移位操作（）A. Ⅲ、ⅡB.只有ⅡC.只有ⅢD.全错4、一个浮点数N可以用下式表示：N=mr me，其中，e=rc g；m：尾数的值，包括尾数采用的码制和数制：e：阶码的值，一般采用移码或补码，整数；Tm：尾数的基；re：阶码的基；p：尾数长度，这里的p不是指尾数的：进制位数，当ra=16时，每4个二进制位表示一位尾数；q：阶码长度，由于阶码的基通常为2，因此，在一般情况下，q就是阶码部分的二进制位数。

研究浮点数表示方式的主要目的是用尽量短的字长（主要是阶码字长q和尾数字长的和）实现尽可能大的表述范围和尽可能高的表数精度。

根据这一目的，上述6个参数中只有3个参数是浮点数表示方式要研究的对象，它们是（）。

A.m、e、rmB. rm、e、rmC.re、p、qD. rm、p、q5、某字长为8位的计算机中，已知整型变量x、y的机器数分别为[x]补=11110100，[y] 补=l0110000。
