《数字电子技术》期末考试题及答案(经典)

数字电子技术基础试卷(本科)及参考答案试卷一一、（20分）选择填空。

从每个小题的四个选项中选出一个正确答案，并将其编号填入该题后的括号中。

1．十进制数3.625的二进制数和8421BCD码分别为（）A．11.11 和11.001 B．11.101 和0011.1C．11.01 和11.1 D．11.101 和11.1012．下列几种说法中错误的是（）A．任何逻辑函数都可以用卡诺图表示。

B．逻辑函数的卡诺图是唯一的。

C．同一个卡诺图化简结果可能不是唯一的。

D．卡诺图中1的个数和0的个数相同。

3．和TTL电路相比，CMOS电路最突出的优点在于（）A．可靠性高B．抗干扰能力强C．速度快D．功耗低4．为了把串行输入的数据转换为并行输出的数据，可以使用（）A．寄存器B．移位寄存器C．计数器D．存储器5．单稳态触发器的输出脉冲的宽度取决于（）A．触发脉冲的宽度B．触发脉冲的幅度C．电路本身的电容、电阻的参数D．电源电压的数值6．为了提高多谐振荡器频率的稳定性，最有效的方法是（）A．提高电容、电阻的精度B．提高电源的稳定度C．采用石英晶体振荡器C．保持环境温度不变7．已知时钟脉冲频率为f cp，欲得到频率为0.2f cp的矩形波应采用（）A．五进制计数器B．五位二进制计数器C．单稳态触发器C．多谐振荡器8．在图1-8用555定时器组成的施密特触发电路中，它的回差电压等于（）A．5V B．2VC．4V D．3V图1-8二、（12分）已知输入信号A、B、C的波形，试画出图2所示各电路输出（L1、L2、L3）的波形。

设触发器的初态为0。

图2三、（10分）如图3所示，为检测水箱的液位，在A 、B 、C 、三个地方安置了三个水位检测元件，当水面低于检测元件时，检测元件输出低电平，水面高于检测元件时，检测元件输出高电平。

试用与非门设计一个水位状态显示电路，要求：当水面在A 、B 之间的正常状态时，仅绿灯G 亮；水面在B 、C 间或A 以上的异常状态时，仅黄Y 灯亮；水面在C 以下的危险状态时，仅红灯R 亮。

高等专科学校期末考试试卷及参考答案考试科目：《数字电子技术》考试时间：XXX班级：姓名：学号：注意事项：1. 考前请将密封线内填写清楚；2. 所有答案请直接答在试卷上；3．考试形式：闭卷；题号一二三四五总分得分评卷人一.选择题.(每题2分,共20分. 每小题只有一个答案)题号 1 2 3 4 5 6 7 8 9 10答案1).8421BCD码100100110100对应的十进制数是:（*知识点：BCD码）(A)2356 (B)934 (C)4712 (D)23552).n个变量可组成多少个最小项?（*知识点：最小项）(A)n (B)2n (C)2n (D)2n-13)已知函数F的卡诺图如图1-1, 试求其最简与或表达式（*知识点：卡诺图化简）4)如果在时钟脉冲CP=1期间, 由于干扰的原因使触发器的数据输入信号经常有变化,此时不能选用什么结构的触发器?（** 知识点：主从结构触发器的动作特点）(A)TTL 主从(B)边沿(C)维持阻塞(D)同步RS5)已知函数,该函数的反函数是(*知识点：求反函数)6)为构成1024×4的RAM, 需要多少片256×1的RAM?（** 知识点：RAM的扩展）(A)16 (B)4 (C)8 (D)127)欲得到一个频率高度稳定的矩形波, 应采用什么电路（*知识点：石英晶体多谐振荡器）(A) 计数器(B)单稳态触发器(C)施密特触发器(D)石英晶体多谐振荡器8)若将一个频率为10KH Z的矩形波变换成一个1KH Z的矩形波, 应采用什么电路?（** 知识点：计数器的分频功能）(A)T'触发器 (B)十进制计数器(C)环形计数器(D)施密特触发器9)一个八位D/A转换器的最小输出电压增量为0.02V, 当输入代码为01001100时, 输出电压V O为多少伏?（** 知识点：D/A转换器）(A)0.76V (B)3.04V (C)1.40V (D)1.52V10) 对于TTL门电路来说，下列各图哪个是正确的?( *** 知识点：TTL门电路)二.分析题.1.逻辑电路及输入端CP、D的波形如图2-1, 设Q0=Q1=Q2=0(10分)（** 知识点：移位寄存器）(1)试画出在CP、D作用下,输出端Q0、Q1、Q2的波形;(2)说明电路的逻辑功能.2.由555定时器构成的单稳态电路如图2-2, 试回答下列问题(15分)（**** 知识点： 555定时器）(1)该电路的暂稳态持续时间two=?(2)根据two的值确定图2-2中, 哪个适合作为电路的输入触发信号, 并画出与其相应的V C和V O波形.555定时器功能表4脚6脚2脚3脚7脚0 ××0 导通1 >2/3V CC>1/3V CC0 导通1 <2/3V CC>1/3V CC不变不变1 <2/3V CC<1/3V CC 1 截止1 >2/3V CC<1/3V CC 1 截止三.设计题:1.已知函数, 试用以下几种组件实现电路(15分)（*** 知识点：用MSI进行组合逻辑电路的设计）(1)八选一数据选择器(2)四线-十六线译码器和多输入端与非门.2。

XX大学信息院《数字电子技术基础》期终考试试题（ 110 分钟） (第一套 )一、填空题：（每空 1 分，共 15 分）1．逻辑函数YABC 的两种标准形式分别为（）、（）。

2．将 2004 个“ 1”异或起来得到的结果是（）。

3 ．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8 位 D/A 转换器当输入数字量10000000 为 5v。

若只有最低位为高电平，则输出电压为（） v；当输入为 10001000，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D 转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由 555 定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与 PAL 相比，GAL 器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共 15 分）1．将逻辑函数P=AB+AC 写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图 1、2 中电路均由 CMOS 门电路构成，写出 P、Q 的表达式，并画出对应 A 、B、C 的 P、Q 波形。

三、分析图 3 所示电路：（10 分）1）试写出 8 选 1 数据选择器的输出函数式；2）画出 A2、 A1、 A0 从 000~111连续变化时， Y 的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD 码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15 分）五、已知电路及、4(a) (b)所示，设触发器的初态均为“ 0”，试CP A 的波形如图画出输出端 B 和 C 的波形。

（8 分）BC六、用 T 触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图 5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明 T 的取值。

北京信息科技大学2008~2009学年第一学期《数字电子技术》课程期末考试试卷A课程所在学院：自动化学院适用专业班级：测控0601-03考试形式：闭卷注意：所有答案写在答题纸上，写在试卷上无效。

一、填空题(本题满分20分，共含10道小题，每小题2分)1∙(7AC1)16=( )2=( 1=( )]0。

2.具有推挽式输出级的TT1电路(是/否)可以将输出端并联使用，普通的CMOS门(是/否)可以将输出端并联使用。

(输入端的状态均为不定)3.相同编号的最小项和最大项存在的关系为o4.(+1oo"的原码为，反码为，补码为o5.若A是逻辑变量，则A㊉I=。

二、逻辑函数式的化筒(12分)1 .利用公式法化简为最简与或式：F=AB∖A f CD+(AD+3'C')')(4+B)2 .利用卡诺图法将逻辑函数化简为最简与或式：y(A,B,G=>z(OJ2,4),给定约束条件为m3+rτ‰t+mβ+rr‰j=O下面电路图中，写出输出信号是什么状态(高电平、低电平或高阻态)，已知乂为74系四、试用一片8选1数据选择器74HC151产生逻辑函数：Y=AB r CD÷48（C÷r＞）+ABXCΦZ））÷ABC r 要求给出设计的全过程，并画出逻辑电路图。

（12分）s ,A2A4YO O O OO O O1O∣O O1O D1O O11O1O OO1O1/人O11O2O11151X X X高阻五、TT1主从JK触发器的输入波形如图所示，画出输出端Q的波形（12分）CP六、分析如图时序逻辑电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图，说明电路的功能以及能否自启动。

（14分）CP七、 试用一片4位同步二进制计数器741S163接成十进制计数器（允许附加必要的门电路,采用清零法），并作简要说明。

741S163的引脚图如下所示。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

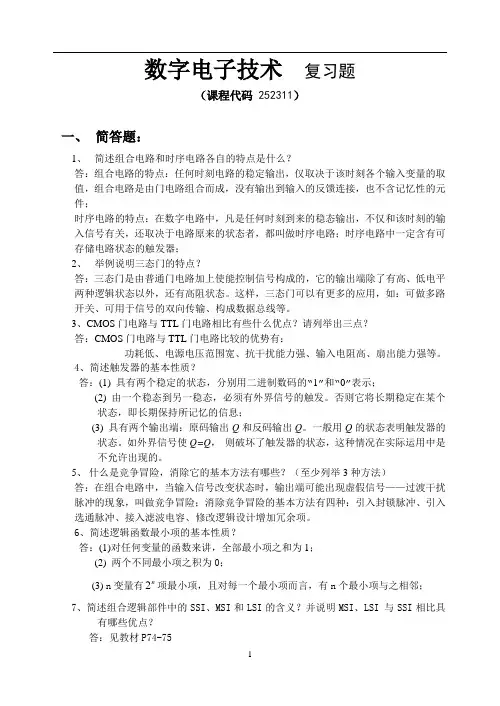

数字电子技术复习题（课程代码252311）一、简答题：1、简述组合电路和时序电路各自的特点是什么？答：组合电路的特点：任何时刻电路的稳定输出，仅取决于该时刻各个输入变量的取值，组合电路是由门电路组合而成，没有输出到输入的反馈连接，也不含记忆性的元件；时序电路的特点：在数字电路中，凡是任何时刻到来的稳态输出，不仅和该时刻的输入信号有关，还取决于电路原来的状态者，都叫做时序电路；时序电路中一定含有可存储电路状态的触发器；2、举例说明三态门的特点？答：三态门是由普通门电路加上使能控制信号构成的，它的输出端除了有高、低电平两种逻辑状态以外，还有高阻状态。

这样，三态门可以有更多的应用，如：可做多路开关、可用于信号的双向传输、构成数据总线等。

3、CMOS门电路与TTL门电路相比有些什么优点？请列举出三点？答：CMOS门电路与TTL门电路比较的优势有：功耗低、电源电压范围宽、抗干扰能力强、输入电阻高、扇出能力强等。

4、简述触发器的基本性质？答：(1) 具有两个稳定的状态，分别用二进制数码的“1”和“0”表示；(2) 由一个稳态到另一稳态，必须有外界信号的触发。

否则它将长期稳定在某个状态，即长期保持所记忆的信息；(3) 具有两个输出端：原码输出Q和反码输出Q。

一般用Q的状态表明触发器的状态。

如外界信号使Q=Q，则破坏了触发器的状态，这种情况在实际运用中是不允许出现的。

5、什么是竞争冒险，消除它的基本方法有哪些？（至少列举3种方法）答：在组合电路中，当输入信号改变状态时，输出端可能出现虚假信号——过渡干扰脉冲的现象，叫做竞争冒险；消除竞争冒险的基本方法有四种：引入封锁脉冲、引入选通脉冲、接入滤波电容、修改逻辑设计增加冗余项。

6、简述逻辑函数最小项的基本性质？答：(1)对任何变量的函数来讲，全部最小项之和为1；(2) 两个不同最小项之积为0；(3) n变量有2n项最小项，且对每一个最小项而言，有n个最小项与之相邻；7、简述组合逻辑部件中的SSI、MSI和LSI的含义？并说明MSI、LSI 与SSI相比具有哪些优点？答：见教材P74-75SSI ：小规模集成电路；MSI ：中规模集成电路；LSI ：大规模集成电路； MSI 、LSI 与SSI 相比具有如下优点：1、体积小；2、功耗低，速度快；3、可靠性高；4、抗干扰能力强；5、应用MSI 、LSI 可以使数字设备的设计过程大大简化；等等二、化简题（一）利用逻辑代数中的公式把下列函数化简成最简与或式：1()F A A AB ABC =++、答案：()F A A AB ABC A AB A=++=+=2、F A A B B A B =+++++ 答案：F A A B B A BA AB B ABA B B A AB AB AB AB=+++++=+++=+++=+=+3、()()FA B A B AB =⊕++； 答案：()()()()F A B A B AB A AB AB B AB AB ABAB AB AB A B=⊕++=++++=++=+4、F A B CD DB =+++答案：F A B CD DBA BCD D BA B D=+++=+++=++5、F(A,B,C)=A B AB ABC +++ 答案：()A B AB ABC A B AB ABC B A A AC B+++=⋅++=++=6、F AB ABD A C BCD =+++答案：(1)F AB ABD A C BCD AB D A C BCD AB A C BCD AB A C=+++=+++=++=+（二）利用卡诺图化简下列函数，写出下列函数的最简与或式：1(3,5,6,7)F =∑ 2(2,3,6,8,9,12)F =∑答案：先画出上面两个函数的卡诺图，然后再分别写出其最简与或式1F2F1F AB BC AC =++ 2F AC D AB C A BC A CD =⋅+⋅+⋅+（三）观察下列卡诺图，然后分别写出其最简与或式：3F4F答案：3F A BD BC ABC =⋅++ 4F B C D =++5F6F答案：5F AB BC AD =++ 6F AB AD AD =++三、根据下列电路图，分别写出各输出函数的最简表达式AB1AB C2答案：1()()()()F A A B B A B A A B B A B A A B B A B AB A B=+++++=++++=+⋅+⋅=+⋅2()()()F A B C BC ABC ABC BCC AB B B AC C AC BC AB=⊕+=++=+++=++A B答案：30011223310F m D m D m D m D AB C AB AB AB C ABC AB AC=⋅+⋅+⋅+⋅=⋅+⋅+⋅+⋅=++4025702570257F Y Y Y Y m m m m m m m m AC AC=+++=+++=+++=+教材例题： P3，例1—例9 P53，例22—例25四、画波形题：假设起始状态都是“0”，画出下列各图中最后输出Q 的波形，CP 的波形如图所示：CP1(a) (b) (c)解：a)、b)波形如下图：c)波形如下图：11（d ）CPA (e)(e) 波形如下图：五、分析题：1、请分析下面电路，写出函数表达式，画出真值表，说明其逻辑功能B C解：F AB AC AB AC =⋅=+ABC这是一个三变量表决器，A 具有否决权。

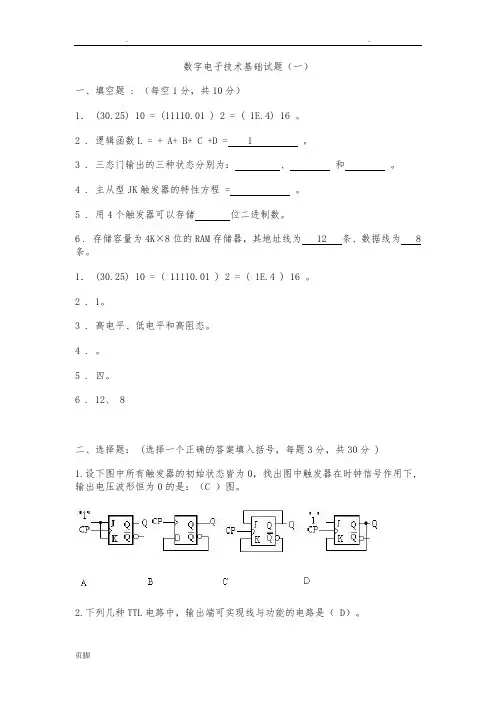

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = (11110.01 ) 2 = ( 1E.4) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 1 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程 = 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为 12 条、数据线为 8 条。

1． (30.25) 10 = ( 11110.01 ) 2 = ( 1E.4 ) 16 。

2 . 1。

3 . 高电平、低电平和高阻态。

4 . 。

5 . 四。

6 . 12、 8二、选择题： (选择一个正确的答案填入括号，每题3分，共30分 )1.设下图中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（C ）图。

2.下列几种TTL电路中，输出端可实现线与功能的电路是（ D）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（D ）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）B、 D、通过电阻接V CC4.图2所示电路为由555定时器构成的（A ）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（C ）。

A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（A ）。

A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器B、 D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如下图所示，则该电路为（ C）。

A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（C ）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器B、D、10位D/A转换器9、已知逻辑函数与其相等的函数为（ D）。

数字电子技术期末试题库一、选择题：A组：1.如果采用偶校验方式，下列接收端收到的校验码中，（ A ）是不正确的A、00100B、10100C、11011D、11110２、某一逻辑函数真值表确定后，下面描述该函数功能的方法中，具有唯一性的是（B）A、逻辑函数的最简与或式B、逻辑函数的最小项之和C、逻辑函数的最简或与式D、逻辑函数的最大项之和３、在下列逻辑电路中，不是组合逻辑电路的是（D）A、译码器B、编码器C、全加器D、寄存器４、下列触发器中没有约束条件的是（D）A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器５、555定时器不可以组成D。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.J K触发器６、编码器（A）优先编码功能，因而（C）多个输入端同时为１。

A、有B、无C、允许D、不允许７、（D）触发器可以构成移位寄存器。

A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器８、速度最快的A/D转换器是（A）电路A、并行比较型B、串行比较型C、并－串行比较型D、逐次比较型9、某触发器的状态转换图如图所示，该触发器应是( C )A. J-K触发器B. R-S触发器C. D触发器D. T触发器10.（电子专业作）对于VHDL以下几种说法错误的是（A ）A VHDL程序中是区分大小写的。

B 一个完整的VHDL程序总是由库说明部分、实体和结构体等三部分构成C VHDL程序中的实体部分是对元件和外部电路之间的接口进行的描述，可以看成是定义元件的引脚D 结构体是描述元件内部的结构和逻辑功能B组：1、微型计算机和数字电子设备中最常采用的数制是--------------------------------（ A ）A.二进制B.八进制C. 十进制D.十六进制2、十进制数6在8421BCD码中表示为-------------------------------------------------（ B ）A.0101B.0110C. 0111D. 10003、在图1所示电路中，使__AY 的电路是---------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○44、接通电源电压就能输出矩形脉冲的电路是------------------------------------------（ D ）A. 单稳态触发器B. 施密特触发器C. D触发器D. 多谐振荡器5、多谐振荡器有-------------------------------------------------------------------------------（ C ）A. 两个稳态B. 一个稳态C. 没有稳态D. 不能确定6、已知输入A、B和输出Y的波形如下图所示，则对应的逻辑门电路是-------（ D ）A. 与门B. 与非门C. 或非门D. 异或门7、下列电路中属于时序逻辑电路的是------------------------------------------------------（ B ）A. 编码器B. 计数器C. 译码器D. 数据选择器8、在某些情况下，使组合逻辑电路产生了竞争与冒险，这是由于信号的---------（ A ）A. 延迟B. 超前C. 突变D. 放大9、下列哪种触发器可以方便地将所加数据存入触发器，适用于数据存储类型的时序电路--------------------------------------------------------------------------------（ C ）A. RS触发器B. JK触发器C. D触发器D. T触发器10、电路和波形如下图，正确输出的波形是-----------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○4C组：1．十进制数25用8421BCD码表示为 A 。

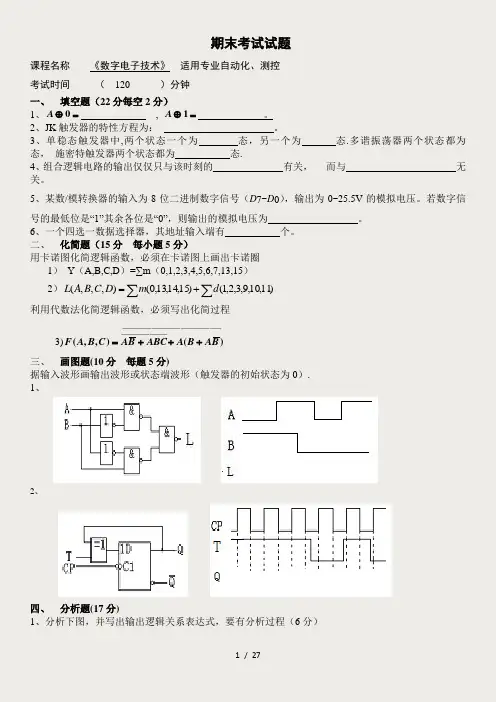

期末考试试题课程名称 《数字电子技术》 适用专业自动化、测控 考试时间 （ 120 ）分钟一、 填空题（22分每空2分）1、=⊕0A , =⊕1A 。

2、JK 触发器的特性方程为： 。

3、单稳态触发器中,两个状态一个为 态，另一个为 态.多谐振荡器两个状态都为 态， 施密特触发器两个状态都为 态.4、组合逻辑电路的输出仅仅只与该时刻的 有关， 而与 无关。

5、某数/模转换器的输入为8位二进制数字信号（D 7~D 0），输出为0~25.5V 的模拟电压。

若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为 。

6、一个四选一数据选择器，其地址输入端有 个。

二、 化简题（15分 每小题5分）用卡诺图化简逻辑函数，必须在卡诺图上画出卡诺圈1） Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15）2）∑∑+=)11,10,9,3,2,1()15,14,13,0(),,,(d m D C B A L 利用代数法化简逻辑函数，必须写出化简过程3)__________________________________________________)(),,(B A B A ABC B A C B A F +++=三、 画图题(10分 每题5分)据输入波形画输出波形或状态端波形（触发器的初始状态为0）. 1、2、四、 分析题(17分)1、分析下图，并写出输出逻辑关系表达式，要有分析过程（6分）2、电路如图所示，分析该电路，画出完全的时序图，并说明电路的逻辑功能，要有分析过程（11分）五、设计题(28分)1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。

列出控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示；请用反馈预置回零法设计一个六进制加法计数器。

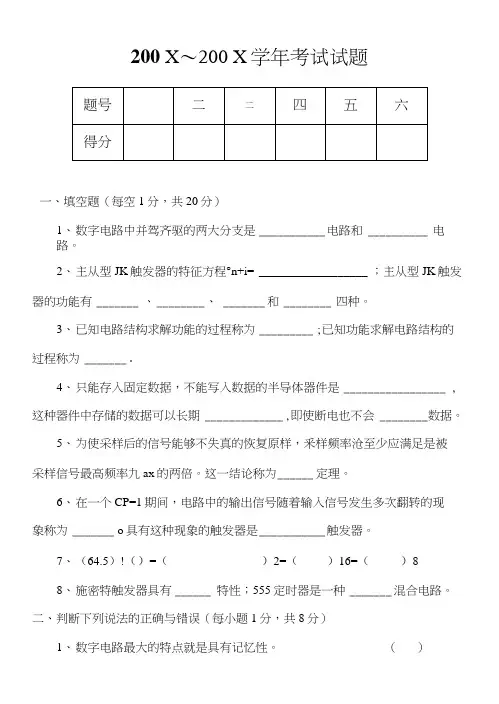

200 X〜200 X学年考试试题一、填空题（每空1分，共20分）1、数字电路中并驾齐驱的两大分支是___________ 电路和 __________ 电路。

2、主从型JK触发器的特征方程°n+i= __________________ ；主从型JK触发器的功能有_______ 、________ 、 _______ 和________ 四种。

3、已知电路结构求解功能的过程称为_________ ;已知功能求解电路结构的过程称为_______ o4、只能存入固定数据，不能写入数据的半导体器件是_________________ , 这种器件中存储的数据可以长期 _____________ ,即使断电也不会 ________ 数据。

5、为使采样后的信号能够不失真的恢复原样，釆样频率沧至少应满足是被采样信号最高频率九ax的两倍。

这一结论称为______ 定理。

6、在一个CP=1期间，电路中的输出信号随着输入信号发生多次翻转的现象称为_______ o具有这种现象的触发器是___________ 触发器。

7、（64.5）!（）=（）2=（）16=（）88、施密特触发器具有______ 特性；555定时器是一种_______ 混合电路。

二、判断下列说法的正确与错误（每小题1分，共8分）1、数字电路最大的特点就是具有记忆性。

（）2、竞争冒险中凡电压毛刺为高电平时，均称为1冒险。

（）3、数值译码器的输入量是十进制，输出量是二进制。

（）4、仅具有翻转功能的触发器是T触发器。

（）5、74LS90和74LS163都是具有自启动能力的集成计数器。

（）6、集成电路74LS138是一个4线-10线的译码器。

（）7、多谐振荡器输入三角波，输出可转换成方波。

（）8、模5计数器至少需用两位触发器构成。

（）三、选择题（每小题2分，共20分）1、由与非门组成的基本RS触发器不允许输入的变量组合g•斥是（）A、00B、01C、10D、112、仅具有保持和翻转功能的触发器是（）A、JK触发器B、D触发器C、T触发器D、同步触发器3、八输入端的编码器按二进制编码时，其输出端的个数是（）A、2个B、3个C、4个D、6个4、用8421 BCD码作为代码的计数器，至少需要的触发器个数是（）A、2个B、3个C、4个D、5个5、按触发方式的不同，双稳态触发器可分为（）A、高电平触发和低电平触发B、电平触发或边沿触发C、上升沿触发和下降沿触发D、输入触发和时钟触发6、四位移位寄存器构成扭环形计数器时，可构成（）计数器。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

第1单元能力训练检测题一、填空题1、由二值变量所构成的因果关系称为逻辑关系。

能够反映和处理逻辑关系的数学工具称为逻辑代数。

2、在正逻辑的约定下，“1”表示高电平，“0”表示低电平。

3、数字电路中，输入信号和输出信号之间的关系是逻辑关系，所以数字电路也称为逻辑电路。

在逻辑关系中，最基本的关系是与逻辑、或逻辑和非逻辑。

4、用来表示各种计数制数码个数的数称为基数，同一数码在不同数位所代表的权不同。

十进制计数各位的基数是10，位权是10的幂。

5、8421 BCD码和2421码是有权码；余3码和格雷码是无权码。

6、进位计数制是表示数值大小的各种方法的统称。

一般都是按照进位方式来实现计数的，简称为数制。

任意进制数转换为十进制数时，均采用按位权展开求和的方法。

7、十进制整数转换成二进制时采用除2取余法；十进制小数转换成二进制时采用乘2取整法。

8、十进制数转换为八进制和十六进制时，应先转换成二进制，然后再根据转换的二进数，按照三个数码一组转换成八进制；按四个数码一组转换成十六进制。

9、逻辑代数的基本定律有交换律、结合律、分配律、反演律和非非律。

10、最简与或表达式是指在表达式中与项中的变量最少，且或项也最少。

13、卡诺图是将代表最小项的小方格按相邻原则排列而构成的方块图。

卡诺图的画图规则：任意两个几何位置相邻的最小项之间，只允许一位变量的取值不同。

14、在化简的过程中，约束项可以根据需要看作1或0。

二、判断正误题1、奇偶校验码是最基本的检错码，用来使用PCM方法传送讯号时避免出错。

（对）2、异或函数与同或函数在逻辑上互为反函数。

（对）3、8421BCD码、2421BCD码和余3码都属于有权码。

（错）4、二进制计数中各位的基是2，不同数位的权是2的幂。

（对）3、每个最小项都是各变量相“与”构成的，即n个变量的最小项含有n个因子。

（对）4、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

（错）5、逻辑函数F=A B+A B+B C+B C已是最简与或表达式。

系：_____________ 专业：_______________ 班级：_________ 准考证号： 姓名：_____________期 末 考 试 试 题 （卷）密 封 线 密 封 线 以 内 不 准 作 任 何 标 记 密 封 线考试试题（卷A ）专业: 考试科目： 数字电子技术 适用班级： 题 号一 二 三 四 五 总分分 数 评卷人 复查人一、单项选择题：（请在答题纸答题）（每小题2分，共20分） 1、十进制数35转换为二进制数为（ ）A. 11001B.100011C. 10101D.110110 2、十六进制数A05CH 转换为二进制数为（ ）A.1011 0000 0101 1011B.1010 0010 0101 1000C.1010 0000 0101 1100D.1000 0010 0110 1010 3、十进制数86转换为BCD 码应为（ ）A.01010110B.10000110C.00111001D.01101000 4、已知Y=A+BC ，则下列说法正确的是（ ）A.当A=0、B=1、C=0时，Y=1B.当A=0、B=0、C=1时，Y=1C.当A=1、B=0、C=0时，Y=1D.当A=1、B=0、C=0时，Y=0 5、下列逻辑代数基本运算关系式中不正确的是（ ）A.A+A=AB.A ·A=AC.A+0=0D.A+1=16、二输入端的或非门，其输入端为A 、B ，输出端为Y,则其表达式Y= （ ）A.ABB. A BC.ABD.A+B 7、基本RS 触发器如图所示，欲使该触发器保持原态，则输入信号为（ ）A.S=R=0B.S=R=1C.S=1 R=0D.S=0 R=18、要使JK 触发器处于计数状态，则必须使（ ）A.J=K=1B.J=K=0C.J=0，K=1D.J=1，K=0 9、下列触发器中没有计数功能的是（ ）A.RS 触发器B.T 触发器C.JK 触发器D.T ˊ触发器 10、组合电路中的冒险，偏“0”冒险Y = （ ）A. AAB.A A +C.A+0D.A+1二、填空题：（请在答题纸答题）（每空2分，共30分）1、逻辑函数的表示方法有___________、___________、___________、___________、___________五种形式。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = (11110.01 ) 2 = ( 1E.4) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 1 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为 12 条、数据线为8 条。

1． (30.25) 10 = ( 11110.01 ) 2 = ( 1E.4 ) 16 。

2 . 1。

3 . 高电平、低电平和高阻态。

4 . 。

5 . 四。

6 . 12、 8二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设下图中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（C ）图。

2.下列几种TTL电路中，输出端可实现线与功能的电路是（ D）。

A、或非门B、与非门C、异或门D、OC门）。

3.对CMOS与非门电路，其多余输入端正确的处理方法是（DA、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）B、 D、通过电阻接V CC4.图2所示电路为由555定时器构成的（A ）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（C ）。

A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（A ）。

A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器B、 D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如下图所示，则该电路为（ C）。

A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（C ）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器B、D、10位D/A转换器9、已知逻辑函数与其相等的函数为（ D）。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程 = 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>Ω）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、 B、 C、 D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

数字电子技术期末试题库一、选择题：A组：1.如果采用偶校验方式，下列接收端收到的校验码中，（ A ）是不正确的A、00100B、10100C、11011D、11110２、某一逻辑函数真值表确定后，下面描述该函数功能的方法中，具有唯一性的是（B）A、逻辑函数的最简与或式B、逻辑函数的最小项之和C、逻辑函数的最简或与式D、逻辑函数的最大项之和３、在下列逻辑电路中，不是组合逻辑电路的是（D）A、译码器B、编码器C、全加器D、寄存器４、下列触发器中没有约束条件的是（D）A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器５、555定时器不可以组成D。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.J K触发器６、编码器（A）优先编码功能，因而（C）多个输入端同时为１。

A、有B、无C、允许D、不允许７、（D）触发器可以构成移位寄存器。

A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器８、速度最快的A/D转换器是（A）电路A、并行比较型B、串行比较型C、并－串行比较型D、逐次比较型9、某触发器的状态转换图如图所示，该触发器应是( C )A. J-K触发器B. R-S触发器C. D触发器D. T触发器10.（电子专业作）对于VHDL以下几种说法错误的是（A ）A VHDL程序中是区分大小写的。

B 一个完整的VHDL程序总是由库说明部分、实体和结构体等三部分构成C VHDL程序中的实体部分是对元件和外部电路之间的接口进行的描述，可以看成是定义元件的引脚D 结构体是描述元件内部的结构和逻辑功能B组：1、微型计算机和数字电子设备中最常采用的数制是--------------------------------（ A ）A.二进制B.八进制C. 十进制D.十六进制2、十进制数6在8421BCD码中表示为-------------------------------------------------（ B ）A.0101B.0110C. 0111D. 10003、在图1所示电路中，使__AY 的电路是---------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○44、接通电源电压就能输出矩形脉冲的电路是------------------------------------------（ D ）A. 单稳态触发器B. 施密特触发器C. D触发器D. 多谐振荡器5、多谐振荡器有-------------------------------------------------------------------------------（ C ）A. 两个稳态B. 一个稳态C. 没有稳态D. 不能确定6、已知输入A、B和输出Y的波形如下图所示，则对应的逻辑门电路是-------（ D ）A. 与门B. 与非门C. 或非门D. 异或门7、下列电路中属于时序逻辑电路的是------------------------------------------------------（ B ）A. 编码器B. 计数器C. 译码器D. 数据选择器8、在某些情况下，使组合逻辑电路产生了竞争与冒险，这是由于信号的---------（ A ）A. 延迟B. 超前C. 突变D. 放大9、下列哪种触发器可以方便地将所加数据存入触发器，适用于数据存储类型的时序电路--------------------------------------------------------------------------------（ C ）A. RS触发器B. JK触发器C. D触发器D. T触发器10、电路和波形如下图，正确输出的波形是-----------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○4C组：1．十进制数25用8421BCD码表示为 A 。
