运筹学软件win_Qsb教程

  • 格式：doc
  • 大小：689.50 KB
  • 文档页数：11

下载文档原格式

  / 11

合集下载

WinQSB实验讲义

WinQSB实验讲义

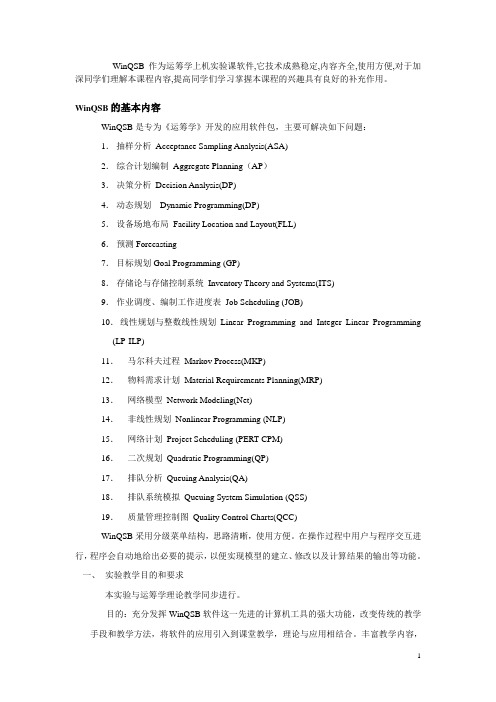

WinQSB作为运筹学上机实验课软件,它技术成熟稳定,内容齐全,使用方便,对于加深同学们理解本课程内容,提高同学们学习掌握本课程的兴趣具有良好的补充作用。

WinQSB的基本内容WinQSB是专为《运筹学》开发的应用软件包，主要可解决如下问题：1．抽样分析Acceptance Sampling Analysis(ASA)2．综合计划编制Aggregate Planning（AP）3．决策分析Decision Analysis(DP)4．动态规划Dynamic Programming(DP)5．设备场地布局Facility Location and Layout(FLL)6．预测Forecasting7．目标规划Goal Programming (GP)8．存储论与存储控制系统Inventory Theory and Systems(ITS)9．作业调度、编制工作进度表Job Scheduling (JOB)10．线性规划与整数线性规划Linear Programming and Integer Linear Programming (LP-ILP)11．马尔科夫过程Markov Process(MKP)12．物料需求计划Material Requirements Planning(MRP)13．网络模型Network Modeling(Net)14．非线性规划Nonlinear Programming (NLP)15．网络计划Project Scheduling (PERT-CPM)16．二次规划Quadratic Programming(QP)17．排队分析Queuing Analysis(QA)18．排队系统模拟Queuing System Simulation (QSS)19．质量管理控制图Quality Control Charts(QCC)WinQSB采用分级菜单结构，思路清晰，使用方便。

winQSB软件使用

winQSB软件使用

精品课程《运筹学》
WinQSB软件示例 §6.2 WinQSB软件示例 本章所有计算都调用子程序Network Modeling. 本章所有计算都调用子程序 . 1. 用WinQSB求解最小树 求解最小树 求解图6-6-1的最小树. 的最小树. 例 6.6.1 求解图 的最小树 启动程序.依次点击开始,程序,WinQSB, ① 启动程序.依次点击开始,程序,WinQSB, Modeling. Network Modeling.
精品课程《运筹学》
精品课程《运筹学》
3. 用WinQSB求解最大流 求解最大流 选择Maximal Flow Problem,输入节点数, 选择 ,输入节点数, 输入数据,求解与最短路同,点击菜单栏Results输入数据,求解与最短路同,点击菜单栏 Graphic Solution, 输出最大流网络图.(略) 输出最大流网络图. 4. 用WinQSB求解最小费用流 求解最小费用流 系统没有直接求最小费用流的程序, 只要利 系统没有直接求最小费用流的程序 , 用第四节中( )式得到赋权图, 用第四节中(*)式得到赋权图,就可以用最短路 程序寻找最小费用增广链, 程序寻找最小费用增广链 , 解决了主要的计算过 程.
精品课程《运筹学》
② 建 立 新 问 题 . 在 图 6-6-2 中 选 择 Minimal spanning Tree , 输 入 标 题 与 顶点数.点击确定 出现表6-6-3. 后,出现表 . ③输入数据 在右表6-6-3中输入 中输入 在右表 数据, 数据,两点间的权 数只输入一次. 数只输入一次.
精品课程《运筹学》
(2) WinQSB软件用法 软件用法 安装WinQSB软件后 , 在系统程序中 软件后, 安装 软件后 自动生成WinQSB应用程序 , 用户根据不 应用程序, 自动生成 应用程序 同的问题选择子程序.进入某个子序后, 同的问题选择子程序.进入某个子序后, 第一项工作就是建立新问题或打开已有的 数据文件,结果的输出格式等内容. 解决哪些问题,结果的输出格式等内容.

运筹学winQSB实验指导书

运筹学winQSB实验指导书

实验指导书课程名称：运筹学实验总学时数：学时适用专业：物流工程专业一、安装指南一、运行中文件夹full中的文件，自动生成WinQSB应用程序，按照不同的需要选择子程序。

二、选用的子程序有：1）Linear and Integer Programming 线性计划与整数线性计划求解线性计划。

2）Network Modeling 网络模型求解运输问题、指派问题。

3）Dynamic Programming 动态计划求解动态计划问题，如最短路、背包问题、生产与存储问题。

二、具体步骤1、线性计划1）打开Linear and Integer Programming子程序，成立一个新文件，进入如下界面：2）选择相关选项，点击OK，进入输入界面，如：3）点击SOLVE PROBLEM，取得结果：4）分析结果，写实验报告。

二、运输问题和指派问题：1）打开Network Modeling子程序，成立一个新文件，进入如下界面：2）选择相关选项，点击OK，进入输入界面，如指派问题：3）点击SOLVE PROBLEM，取得结果：4）分析结果，写实验报告。

3、动态计划1）打开Dynamic Programming 动态计划，成立一个新文件，进入如下界面：2）选择相关选项，点击OK进入输入界面，如一个背包问题：3）点击Solve Problem,取得最优方案。

如上题目：4）分析结果，写实验报告。

三、实验题目1．线性计划问题：P11 例12．运输问题：P85例13．指派问题：P149 例124．背包问题：P218 例75．生产与存贮问题：P220 例86．最短路问题：P263 例11四、实验报告提交实验报告，格式文件。

附录：WINQSB软件指南QSB是Quantitative Systems for Business的缩写，该软件可应用于管理科学、决策科学、埃运筹学与生产运作管理等领域的问题求解，其主要功能模块如下：文件名程序功能ASA acceptance samling analysis 抽样分析AP aggregate planning 综合计划编制DA decision analysis 决策分析DP dynamic programming 动态计划FLL facility location and layout 设备场地布局FC forecasting and linear regression 预测与线性回归GP-IGP goal programming and integer linear goal programming 标计划与整数线性计划ITS inventory theory and systems 库存论与库存控制理论JOB job scheduling 作业调度、编制工作进度表LP-ILP linear programming and integer linear programming 线性计划与整数线性计划MKP Markov process 马尔可夫进程MRP material requirements planning 物料需求计划NET network modeling 网络模型NLP nonlinear programming 非线性计划PERT-CPM project scheduling 网络计划QP quadratic programming 二次计划QA queuing system simulation 排队分析QSS queuing system simulation 排队系统模拟QCC quality control charts 质量管理控制图WINQSB与OFFICE文档直接进行数据互换的方式1）从E xcel 或Word 文档中复制数据到WinQSB电子表中的数据可以复制到WinQSB中，方式是先选中要复制电子表中单元格的数据，点击复制，然后到WinQSB的电子表格编辑状态下选中要粘贴的单元格，点击粘贴完成复制。

winqsb软件经典实例教程

winqsb软件经典实例教程

序言本实验指导书紧密配合《运筹学》课程的理论教学，系统地介绍了教学应用软件WINQSB (Quantitation Systems for Business Plus)和最新的建模与求解方法( Excel Spreadsheet方法)。

WINQSB是运筹学上机实验软件，它技术成熟稳定，内容齐全，使用方便，对于加深理解课程内容，提高初学者学习掌握本课程的兴趣具有良好的补充作用。

Excel Spreadsheet建模与求解方法是近年来国际上在管理科学教学与应用方面流行而有效的方法。

它为管理科学提供了一种问题描述、数据处理、模型建立与求解的有效工具，是在Excel(或其它)背景下就所需求解的问题进行描述与展开，然后建立数学模型，并使用Excel的命令与功能进行预测、模拟、决策、优化等运算与分析。

指导书分为两部分，第一部分是WINQSB的使用，通过五个实验来完成，每个实验主要包括三个方面内容：①内容简介；②操作步骤；③实例分析与操作，另外对WINQSB进行了简要说明。

第二部分是Spreadsheet建模与求解方法介绍，以实例的形式说明其中的重点和常用部分，实验内容基本同winQSB，对其余内容感兴趣的同学可参考相关资料自学。

五个实验分别为：①线性规划；②灵敏度分析；③运输问题；④整数规划；⑤图与网络分析。

目录第一部分 WinQSB软件操作指南 (4)1. WinQSB软件简介 (4)2. WinQSB的一般操作 (4)3. WinQSB的求解模块 (5)第二部分 WINQSB实验内容 (7)1.实验教学目的和要求 (7)2.实验项目名称和学时分配 (7)3.单项实验的内容和要求 (7)实验1：线性规划的WinQSB应用 (7)实验1作业 (13)实验2：对偶线性规划的WinQSB应用 (14)实验2作业 (16)实验3：运输问题的WINQSB应用 (17)实验4：整数规划的WinQSB应用 (27)实验4作业 (28)实验5：指派问题的WINQSB应用 (28)实验5作业 (30)实验6：网络问题的WINQSB应用 (31)实验6作业 (40)第三部分 Spreadsheet建模与求解 (42)第一章Spreadsheet建模 (42)第一节模型的概念与建立 (42)第二节Spreadsheet方法的应用 (42)第二章应用Spreadsheet方法建立运筹学模型与求解 (46)第一节线性规划问题建模和求解 (46)第二节运输问题 (50)第四节最大流问题 (55)第一部分 WinQSB 软件操作指南1. WinQSB 软件简介QSB 是Quantitative Systems for Business 的缩写，早期的版本是在DOS 操作系统下运行的，后来发展成为在Windows 操作系统下运行的WinQSB 软件，目前已经有2.0版。

《运筹学教学资料》第二章winqsb教程

《运筹学教学资料》第二章winqsb教程

结果分析
根据输出结果进行分析，判断问 题是否得到解决，并进一步分析 决策变量的取值和最优解的意义 等。
04
WinQSB案例分析
线性规划案例分析
线性规划案例
某公司需要安排生产计划，目标是最大化利润，约束条件包括原材料、人工和 机器的限制。通过WinQSB软件，可以建立线性规划模型，并使用单纯形法求 解，得出最优解。
总结
线性规划是一种常见的优化方法，用于解决资源分配和生产计划等问题。 WinQSB软件提供了方便的界面和强大的求解功能，使得线性规划问题能够快 速得到解决。
整数规划案例分析
整数规划案例
某零售商需要确定在哪些城市开设分店，目标是最大化总利润。约束条件包括预 算和分店数量限制，同时要求分店位置为整数（即城市数量）。通过WinQSB软 件，可以建立整数规划模型，并使用分支定界法求解，得出最优解。
如何解决WinQSB运行时出现的问题？
总结词：详细描述
总结词：详细描述
总结词：详细描述
01
03 02
如何使用WinQSB求解不同类型的运筹学问题？
01 02 03
总结词：详细描述 总结词：详细描述 总结词：详细描述
THANK YOU
感谢聆听
结果分析
根据输出结果进行分析，判断 问题是否得到解决，并进一步 分析决策变量的取值和最优解 的意义等。
动态规划问题的建立与求解
建立问题
在问题区输入动态规划问题的状 态转移方程、状态转移矩阵、决 策变量和目标函数等。
求解问题
选择菜单栏中的“问题”->“动 态规划”->“求解”进行求解， WinQSB会自动进行迭代并输出 最优解和最优值等信息。
80%
结果分析

WINQSB软件应用

WINQSB软件应用
第一章 线性规划与单纯形法 7
注意！
WinQSB软件求解LP不必化为标准型； 如果是可以线性化的模型则先线性化，如 绝对值约束等； 对于有界变量及无约束变量可以不转化， 只要修改系统变量类型即可； 对于不等式约束可以直接输入不等式。
第一章 线性规划与单纯形法 8
1.启动LP-ILP子程序
建立新问题
第一章 线性规划与单纯形法
6
举例说明
用WINQSB软件求解LP 不必化为标准型
用该软件求解下列LP LP问题 LP
max z = 6 x1 + 5 x2 + x3 + 7 x4 x1 + 2 x2 + 6 x3 + 9 x4 ≤ 260 8 x1 − 5 x2 + 2 x3 − x4 ≥ 150 7 x1 + x2 + x3 = 30 s.t . x1 − x2 ≥ 0 x − x ≥ 0 4 3 10 ≤ x3 ≤ 20 x1 , x2 , x3 ≥ 0, x4 无约束
4
本学期所学模块介绍
GP-IGP （目标规划与整数线性目标规划） - Goal Programming and Integer Linear Goal Programming 应用范围 - 多目标线性规划、目标线性规划；
第一章 线性规划与单纯形法 5
本学期所学模块介绍
PERT-CPM（网络计划） - Project Scheduling 应用范围 - 关键路径法、计划评审技术、网络 的优化、工程完工时间模拟、绘制甘 特图与网络图；
分支定界法 Branch-and-Bound Mothed 第一章 线性规划与单纯形法
26
LP常用术语词汇及其含义

WinQSB教程



将WinQSB的数据复制到Office文档：
先清空剪贴板，选中WinQSB表格中要复制的单元格， 点击Edit→Copy,然后粘贴到Excel或Word文档中.
将WinQSB的计算结果复制到Office文档： 问题求解后，先清空剪贴板，点击File → Copy to clipboard就将结果复制到Office文档. 保存计算结果： 问题求解后，点击File → Save as,系统以文本格式 （*.txt）保存结果,然后复制到Office文档.
46
对偶线性规划的WinQSB应用
max Z x1 2 x2 4 x3 x4 3x1 9 x3 5 x4 15 6 x 4 x x 7 x 30 1 2 3 4 s.t. 4 x 3 x 4 x 20 2 3 4 4.目标函数系数改为C=(4,2,6,1)， 5 x x 8 x 3x 40 3 4 同时常数改为 1 2 b=(20,40,20,40)，求最优解； x j 0, j 1, 2,3, 4
解概要 约束条件概要
目标函数灵敏度分析 右端项灵敏度分析
组合报表
不可行分析 无界分析
执行参数分析 显示参数分析 图形显示参数分析 最终单纯形表 获取候补最优解 图17 显示运行时间和交互
当LP问题无可行解时，系统会指出无可行解的原因.例如将本例 中的第3个约束 2 x1 x3 1 改为 2 x1 x3 100 ，系统显示无 可行解及原因.见图11和表12. 说明第3个约束等于100，右 端常数至少加上-90.
（2）建立新问题或打开磁盘中已有的文件. 按照上图所示建立或打开一个LP问题； 点击“File”“Load Problem”打开磁盘中的LP问题数据文件 （LP程序自带后缀为“.LPP”的三个例题，供学习参考）； 点击“File”“New Problem”建立新问题 出现如图6所示的问题选项输入界面.

WinQSB简介及操作说明

WinQSB 简介WinQSB1.0 是在 QSB （ DOS 版）的基础上，升级开发的运行于 WINDOWS 操作系统的管理运筹学应用软件包。

WinQSB1.0 （下简称为 WinQSB1.0 ）的技术成熟，运行稳定，操作方便，对硬件要求较低，非常适合初学者上机使用。

一、系统程序菜单简介在程序安装包里找到 SETUP.EXE 文件双击后开始安装，安装时可选择安装位置，默认安装是在 C 盘的根目录 WinQSB 文件夹里。

安装成功后，系统开始菜单程序栏里会生成 WinQSB 应用程序菜单选项，如图 1 所示。

图 1 WinQSB 系统程序菜单从 WinQSB 系统的菜单选项，可以看出其可用于求解以下管理与决策科学领域的问题：1．Acceptance Sampling Analysis （缩写为 ASA ，接受抽样分析）主要用于各种抽样分析、抽样方案的设计以及假设分析；2．Aggregate Planning （缩写为 AP ，综合计划编制）用于求解具有多时期正常排班、加班、分时段、转包生产量、需求量、储存费用、生产费用等复杂的整体综合生产计划的编制方法，求解思路是将问题归结到求解线性规划模型或运输模型；3．Decision Analysis （缩写为 DA ，决策分析）用于确定型与风险型决策、贝叶斯决策、决策树、二人零和对策、蒙特卡罗模拟等问题的求解；4．Dynamic Programming （缩写为 DP ，动态规划）主要用于最短路问题、背包问题、生产与储存等类问题的求解；5．Facility Location and Layout （缩写为 FLL ，设备场地布局）应用于设备场地设计、功能布局、线路均衡布局等类问题的求解；6．Forecasting and Linear Regression （缩写为 FC ，预测与线性回归）可进行简单平均、移动平均、加权移动平均、线性趋势移动平均、指数平滑、多元线性回归、 Holt-Winters 季节叠加与乘积算法的运算；7．Inventory Theory and System （缩写为 ITS ，存储论与存储系统）用于经济订货批量模型、批量折扣模型、单时期随机模型、多时期动态储存模型、储存控制系统（各种储存策略）等类问题的求解；8．Job Scheduling （缩写为 JOB ，作业调度）用于零件加工排序、流水线车间加工排序等；9．MarKov Process （缩写为 MKP ，马尔科夫过程）用于求解马尔科夫动态过程问题；10．Material Requirements Planning （缩写为 MRP ，物料需求计划）用于求解和分析产品物料的供应链计划，尤其是在自动化生产线中应用广泛；11．Network Modeling （缩写为 NET ，网络模型）用于求解运输、指派、最大流、最短路、最小生成树、货郎担等问题；12．Nonlinear Programming （缩写为 NLP ，非线性规划）用于有（无）条件约束、目标函数或约束条件非线性以及目标函数与约束条件都非线性等类规划的求解与分析；13．PERT-CPM （网络计划）用于路径求解、计划评审技术分析、网络优化、工程完工时间模拟、绘制甘特图与网络图等，有的版本该菜单名为 Project Scheduling ；14．Quality Control Charts （缩写为 QCC ，质量管理控制图）用于分析基于统计数据的产品和服务质量分析与控制；15．Queuing Analysis （缩写为 QA ，排队分析）用于各种排队模型的求解与性能分析、各种分布模型求解、灵敏度分析、服务能力分析、成本分析等；16．Queuing System Simulation （缩写为 QSS ，排队系统模拟）用于进行各种排队系统的仿真模拟与研究分析；17．Linear and Integer Programming （缩写为 LP-ILP ，线性规划与整数线性规划）用于求解线性规划、整数规划、对偶问题等，可进行灵敏度分析、参数分析。

winQSB 指南


（1） min z = 6x1 + 4x2
⎧ ⎪⎨3
2x1 x1 +
+ 4
x2 x2
≥1 ≥ 1.5
⎪⎩ x1, x2 ≥ 0
（2） max z = 4x1 + 8x2
⎪⎨⎧−xx1 1++xx22≤≥58 ⎪⎩ x1, x2 ≥ 0
（3） max z = x1 + x2
⎧4x1 + 3x2 ≥ 12
被选为换入变量。 （4） 用单纯形法求解标准型式的线性规划问题时，选取最大正检验数对应的变
量作为换入变量，将使目标函数值得到最快的增长。 （5） 用单纯形法求解标准型式的线性规划问题时，单纯形法的迭代计算过程是
从一个可行解转换到目标函数值更大的另一个可行解。 3、用图解法求解下列线性规划问题，并指出各问题是具有唯一最优解、无穷多 最优解、无界解或无可行解。
Artificial Variable
Solution Summary
Subtract(Add) More
Than This From A(i,j)
Total Contribution
Unbounded Solution
最优基不变时，资 源限量允许变化 范围 目标函数 最优解 参数分析 参数分析的区间 和斜率 约简成本（价值） 可行区间 最优区间 松弛问题 松弛最优 右端常数 目标函数的灵敏 度分析 右端常数的灵敏 度分析 影子价格 单纯形法 松弛变量、剩余变 量或人工变量 最优解摘要 减少（增加）约束 系数 总体贡献 无界解
1、启动线性规划（LP）和整数规划（ILP）程序。点击开始→程序→WinQSB →Linear and Integer Programming，显示线性规划和整数规划工作界面。

运筹学软件win_Qsb教程

运筹学软件win_Qsb教程教程、实验一 WinQSB的基本操作一、实验目的了解WinQSB软件基本构成、运行界面和基本操作方法，使学生能基本掌握WinQSB软件常用命令和功能。

了解WinQSB软件在Windows环境下的文件管理操作。

二、实验平台和环境WinQSB是QSB的Windows版本，可以在Windows9X/ME/NT/2000/XP平台下运行。

WinQSB V1.0共有19个子系统，分别用于解决运筹学不同方面的问题，详见表,-,。

1三、实验内容和要求,.学会WinQSB的安装和启动方法 ,.熟悉WinQSB的界面和各项基本操作,.能用WinQSB软件与office文档交换数据。

四、实验操作步骤1.4.1安装WinQSB的安装比较简单。

双击Setup.exe，弹出窗口如图1-1所示:图1-1输入要安装到哪个目录，点Continue按钮，弹出窗口如图1-2所示:2图1-2输入用户名和公司或组织名称，点Continue按钮进行文件的复制，完成后弹出窗口如图1-3:图1-3显示安装完成，点“确定”退出。

WinQSB软件安装完毕后，会在开始程序中生成,,个菜单项，分别对应运筹学的,,个问题。

如图1-4所示:3图1-4具体功能见表1-1。

针对不同的问题，选择不同的子菜单项，运行相应的程序，然后使用File菜单下的New Problem菜单来输入所需数据。

1.4.2运行WinQSB基本上有三种窗口:启动窗口、数据输入窗口、结果输出窗口。

现以Linear and Integer Programming为例加以说明:,.启动窗口。

在开始菜单中选择Linear and Integer Programming，运行后出现启动窗口如下图1-5所示:图1-5(,)标题栏:显示了程序的名称。

(,)菜单栏:共有两个菜单:File和Help。

File菜单只有三个子菜单:New Problem、Load Problem和Exit。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Font：选择显示字体（为Windows标准的字体对话框）
Alignment：电子表格文字的对齐方式。选择此菜单，弹出窗口如图1-12
图1-12
左上部分为文字对齐方式（左、右、中）
右上部分为对齐方式的应用范围（应用于所有列、首行、首列、选定的列）
Row height：调节电子表格行高。
Columnweight：调节电子表格列宽。
File菜单：共有９个子菜单，如图1-4-8。
图1-8
New Problem：新建问题。
Load Problem：装载问题
Close Problem：关闭问题
Save Problem：保存问题
Save Problem As：问题另存
Print Problem：打印问题
Print Font：打印字体
Print Setup：打印设置
机器加工排序、流水线车间加工排序
10
Linear Programming and Integer linear Programming
LP-ILP
线性规划与整数线性规划
线性规划、整数规划、写对偶、灵敏度分析、参数分析
11
MarKoy Process
MKP
马尔可夫过程
转移概率、稳态概率
12
Material Requirements Planning
Utility菜单
此菜单较简单，主要是提供了几个小工具，有Calculator（计算器）、Clock（时钟）和Graph/Chart（图表）。
Window菜单，如图1-14
图1-14
此处会显示已经打开的子窗口的名称，可方便的进行切换。
Cascade：层叠，各子窗口的显示如图1-15所示：
图1-15
Title：平铺，各子窗口的显示如图1-16所示：
GPIGP
目标规划与整数线性目标规划
多目标线性规划、线性目标规划、变量可以取整、连续或无限制
8
Inventory Theory and System
ITS
存储论与存储控制系统
经济订货批量、批量折扣、单时期随机模型、多时期动态存储模型、存储控制系统（各种存储策略）
9
Job Scheduling
JOB
作业调度、编制工作进度表
各种排队模型的求解与性能分析、15种分布模型、灵敏度分析、服务能力分析、成本分析
18
Queuing System Simulationq
QSS
排队系统模拟
未知到达和服务时间分布、一般排队系统模拟计算
19
Quality Control Charts
QCC
质量管理控制图
建立各种质量控制图质量分析
三、实验内容和要求
１.学会WinQSB的安装和启动方法
２.熟悉WinQSB的界面和各项基本操作
３.能用WinQSB软件与office文档交换数据。
四、实验操作步骤
1.4.1安装
WinQSB的安装比较简单。双击Setup.exe，弹出窗口如图1-1所示：
图1-1
输入要安装到哪个目录，点Continue按钮，弹出窗口如图1-2所示：
五、分析讨论题
1.WinQSB主要功能是什么？
2.WinQSB与电子表格Excle比较有何异同？
完。
（２）菜单栏：共有两个菜单：File和Help。
File菜单只有三个子菜单：New Problem、Load Problem和Exit。
New Problem：创建新问题
Load Problem：装载问题
Exit：退出
Help菜单为帮助菜单（略）
（３）工具栏：提供了执行菜单栏各功能的快捷按钮。
（４）信息栏：把鼠标移动到工具栏按钮上时，信息栏会给出相应的说明信息。
表1-1
序号
程 序
启动程序名称
内容
应用范围
1
AcceplanceSampling Analysis
ASA
抽样分析
各种抽样分析、抽样方案设计、假设分析
2
Aggregate Planning
AP
综合计划编制
具有多时期正常、加班、分时、转包生产量、需求量、存储费用、生产费用等复杂的整体综合生产计划的编制方法，将问题归结到求解线性规划模型或运输模型
6
Forecasting anFC
预测与线性回归
简单平均、移动平均、加权移动平均、线性趋势移动平均、指数平滑、多元线性回归、Holt-Winters季节迭加与乘积
7
Goal Programmingand Integer Linear Goal Programming
图1-2
输入用户名和公司或组织名称，点Continue按钮进行文件的复制，完成后弹出窗口如图1-3：
图1-3
显示安装完成，点“确定”退出。
WinQSB软件安装完毕后，会在开始 程序 WinQSB中生成１９个菜单项，分别对应运筹学的１９个问题。如图1-4所示：
图1-4
具体功能见表1-1。
针对不同的问题，选择不同的子菜单项，运行相应的程序，然后使用File菜单下的New Problem菜单来输入所需数据。
3
Decision Annlysis
DA
决策分析
确定型与风险型决策、贝叶斯决策。决策树、二人零和对策。蒙特卡罗模拟
4
Dynamic Programming
DP
动态规划
最短路问题、背包问题、生产与存储
5
Facility Location and Layout
FLL
设备场地布局
设备场地设计、功能布局、线路均衡布局
MRP
物料需求计划
物料需求计划的编制、成本核算
13
Network Modeling
Net
图论模型
运输、指派、最大值、最短路、最小支撑树、货郎担等问题
14
Nonlinear Programming
NLP
非线性规划
有（无）条件约束、目标函数或约束条件非线性，目标函数与约束条件都非线性等规划的求解与分析
15
Print Setup：打印设置
Exit：退出
Result菜单
主要是对问题进行各种不同的分析和显示。根据不同的子程序会有所不同
Format、Utilities、Window和Help菜单同数据输入窗口中的菜单。
（２）工具栏：提供了命令的快捷按钮。
（３）结果显示窗口：把问题的计算结果以表格或图形的形式显示出来。
图1-16
WinQSB菜单
WinQSB菜单提供了WinQSB的１９个功能的菜单，可在此处方便的打开其它子程序。
Help菜单
提供了WinQSB的帮助。
（２）工具栏：此处提供了比启动窗口更丰富的工具按钮。
（３）主窗口：在此处输入具体问题的数据。
３.结果输出窗口：在输入了数据之后，选择Solve and Analysis菜单下的Solve the Problem菜单，问题求解后弹出结果输出窗口如图1-17所示：
图1-19
图1-20
（２）把WinQSB数据输入窗口中的数据复制到Excel表格：先清空剪贴板（可用Excel中Edit菜单下的office剪贴板来清空），然后在WinQSB表格中选中要复制的数据，选Edit菜单下的Copy，然后在Excel表格中复制即可。
（３）把WinQSB结果输出窗口中的数据复制到Excel表格：先清空剪贴板，然后在WinQSB结果输出表格中选中要复制的数据，选File菜单下的Copy to clipboard，然后在Excel表格中复制即可。
图1-17
（１）此窗口有６个菜单：File、Format、Result、Utilities、Window和Help。
File菜单，如图1-18
图1-18
Print：打印
Quick Print Window：快速打印窗口
Save As：结果另存
Copy to Clipboard：复制到剪贴板
Print Font：打印字体设置
２.数据输入窗口：在File菜单中选择New Problem菜单（或在工具栏上按新建按钮），出现对话框如图1-6所示：
图1-6
注意：对应于不同的子程序，弹出对话框的内容是不同的。
点击OK按钮，进入数据输入窗口。如图1-7所示：
图1-7
（１）菜单栏：共有9个菜单：File、Edit、Format、Solve and Analysis、Results（此处为灰色不可用）、Utilities、Window、WinQSB和Help。
1.４.3 WinQSB与Excel表格交换数据
（１）从Excel表格中复制数据到winQSB：先选中Excel中要复制的数据（如图1-4-19），点击复制或按“Ctrl+C”键，然后在winQSB的电子表格编辑状态下选中要粘贴的单元格（如图1-4-20），点击粘贴或按“Ctrl+V”键完成复制。
注意：粘贴过程与在电子表中的粘贴有区别。在WinQSB中选中的单元格应与在电子表中选中的单元格（行列数）相同，否则只能复制部分数据。例如在Excel电子表中复制3行10列，在WinQSB中选中3行5列粘贴，则只能复制3行5列的数据。
Project Scheduling
PERT-CPM
网络计划
关键路径法、计划评审技术、网络的优化、工程完工时间模拟、绘制特图与网络图
16
Queqing Programming
QP
二次规划
求解线性约束、目标函数是二次型的一种非线性规划问题，变量可以取整数
17
Queuing Analysis
QA
排队分析
1.4.2运行
WinQSB基本上有三种窗口：启动窗口、数据输入窗口、结果输出窗口。现以Linear and Integer Programming为例加以说明：
