安全阀作业指导书一、任务背景安全阀是一种用于保护压力容器或管道系统的重要设备，它可以在压力超过设定值时自动打开，释放过压的气体或液体，以确保系统的安全运行。
为了正确、安全地操作安全阀，制定一份详细的作业指导书是非常必要的。
二、任务目的本作业指导书的目的是为操作人员提供清晰的步骤和操作要点，确保他们能够正确地进行安全阀的作业，包括安装、调试、检修和维护等工作。
三、作业指导书内容1. 安全阀的基本原理- 介绍安全阀的工作原理和作用。
- 解释安全阀的结构组成和工作原理。
2. 安全阀的分类和选择- 根据工作条件和要求，介绍不同类型的安全阀。
- 提供选择安全阀的准则和方法。
3. 安全阀的安装- 详细说明安全阀的安装步骤和要求。
- 强调安全阀的正确安装位置和固定方式。
- 提供安全阀的连接方式和密封要求。
4. 安全阀的调试- 介绍安全阀的调试步骤和方法。
- 强调安全阀的调整和校验。
- 提供调试过程中可能遇到的常见问题和解决方案。
5. 安全阀的检修与维护- 详细说明安全阀的检修和维护要求。
- 提供检修和维护的周期和方法。
- 强调安全阀的清洁、润滑和密封等关键维护点。
6. 安全阀的故障排除- 列举安全阀可能出现的故障和异常情况。
- 提供故障排除的方法和步骤。
- 强调对于严重故障的处理和报告。
7. 安全阀的应急处理- 介绍安全阀在紧急情况下的应急处理方法。
- 强调对于危险情况的处理和报警。
8. 安全阀的注意事项- 提供使用安全阀时需要注意的事项和安全规范。
- 强调操作人员的安全意识和责任。
四、作业指导书的编写原则1. 简明扼要：确保指导书内容简洁明了，避免冗长和复杂的叙述。
2. 结构清晰：按照逻辑顺序组织指导书的内容，确保操作人员能够快速找到所需信息。
3. 图文并茂：通过插图、图表等方式辅助说明，提高操作人员的理解和操作效率。
4. 语言规范：使用简洁明了的语言，避免使用专业术语和复杂的句子结构。
5. 安全第一：强调操作人员的安全意识和责任，确保操作过程中的安全性。
信工程检测有限公司安全阀维修校验作业指导书编制：审核：批准：文件编号：CEX-ZY-A/0发布日期：2016年01月10日实施日期：2016年01月15日受控状态：受控号：版本： A/0编写：席赓审核：刘益云批准：康鹏目录第一部分安全阀校验工作程序 (1)第二部分安全阀校验操作规程 (4)第三部分安全阀弹簧检查检测规程 (7)第四部分安全阀检修工艺规程 (8)第五部分安全阀在线校验规则 (14)第六部分安全阀校验报告填写要求及说明 (19)第七部分安全阀校验标准 (21)附录一安全阀校验委托单 (25)附录二安全阀校验通知单 (27)附录三安全阀校验记录 (28)附录四安全阀校验报告 (30)第一部分安全阀校验工作程序一、为保证安全阀的校验质量，特制订安全阀校验工作程序。
二、本程序适用于在用锅炉压力容器、压力管道上的安全阀冷态校验。
三、用户委托用户在送校安全阀时，必须有检验员开具的安全阀校验通知单或填写安全阀校验委托单并签字盖章。
四、接受委托1、校验员应对被校验安全阀进行外观检查，核查安全阀校验通知单或校验委托单，其内容应齐全、正确并与实物相符方可接受委托，并在被校验安全阀显著部位，标记送校单位名称和校验编号。
2、校验员应及时填写安全阀校验登记台帐。
五、解体、清洗、维修1、被校安全阀都应进行解体、清洗或维修。
2、解体的同时进行零部件检查。
3、解体、清洗和修理情况应记载在校验记录上。
六、弹簧检查测定对安全阀弹簧的测定应符合《安全阀弹簧检查检测规程》。
七、整定压力校验1、按安全阀校验操作规程，对安全阀进行整定压力调整，整定压力调整按相关规程要求校验。
2、整定压力校验合格后应及时记录，不合格的安全阀可继续修理或按不合格安全阀处理制度进行处理。
八、密封性能试验1、整定压力调整好后，将压力降至密封试验压力，进行密封性能试验。
密封性能试验方法，按照GB/T12242-2005《安全阀密封性能试验方法》的要求进行。
安全阀作业指导书一、任务背景安全阀是一种用于保护设备和系统的重要安全装置，能够在压力超过设定值时自动打开，释放压力，以防止设备或系统因过压而受损或发生事故。
为了确保安全阀的正常运行和可靠性，需要制定一份详细的作业指导书，以指导操作人员进行安全阀的安装、调试、维护和检修等工作。
二、作业指导书内容1. 安全阀的基本知识1.1 安全阀的定义和分类1.2 安全阀的工作原理1.3 安全阀的结构和组成部分1.4 安全阀的选择和安装要求2. 安全阀的安装2.1 安全阀的选址和布置2.2 安全阀的安装步骤和注意事项2.3 安全阀的连接方式和紧固要求3. 安全阀的调试3.1 安全阀的调试前准备工作3.2 安全阀的调试步骤和方法3.3 安全阀的调试记录和报告4. 安全阀的维护和保养4.1 安全阀的日常维护和保养要求4.2 安全阀的定期检查和维护计划4.3 安全阀的故障排除和维修方法5. 安全阀的检修5.1 安全阀的检修前准备工作5.2 安全阀的拆卸和清洗步骤5.3 安全阀的零部件检查和更换5.4 安全阀的装配和调试6. 安全阀的记录和报告6.1 安全阀的运行记录和参数记录6.2 安全阀的维护和检修记录6.3 安全阀的故障和事故报告三、作业指导书的编写要求1. 语言准确、简明扼要，避免使用专业术语和难以理解的词汇。
2. 图表清晰、规范，配以必要的标注和说明。
3. 操作步骤详细、具体，包括所需工具、材料和注意事项等。
4. 安全注意事项明确、全面，包括操作人员的个人防护措施和紧急情况处理方法等。
5. 指导书的格式规范，包括标题、编号、目录、页眉页脚等。
6. 指导书的修订和更新要及时，确保内容的准确性和实用性。
四、总结安全阀作业指导书是一份重要的技术文档，对于保障设备和系统的安全运行具有重要意义。
编写一份详细、准确的作业指导书，能够指导操作人员正确进行安全阀的安装、调试、维护和检修等工作，提高工作效率，降低事故风险。
同时，指导书的修订和更新也是必要的，以适应不断变化的工作环境和技术要求。
安全阀的现场校验与调整范本一、准备工作1. 核对安全阀的型号、规格和设置参数，确保与设备设计符合。
2. 准备必要的仪器和工具，包括压力计、温度计、螺丝刀和扳手等。
3. 检查安全阀的密封状态，确保无泄漏和损坏。
二、现场校验1. 检查安全阀的安装位置和接口，确保符合规范要求。
2. 清洁安全阀和周围环境，确保无杂质和污染。
3. 使用压力计检测安全阀起动压力和回位压力，确保符合设定值。
4. 检查安全阀的开启高度和流量系数，确保在设备设计范围内。
5. 使用温度计检测安全阀的排气温度，确保不超过设备允许的温度上限。
三、调整过程1. 使用螺丝刀或扳手调整安全阀的调节螺母，逆时针调大起动压力，顺时针调小起动压力。
2. 调整安全阀的弹簧力，以增加或减小回位压力。
3. 检查调整后的起动压力和回位压力，确保符合设定值。
4. 如果必要，可以更换或清洁安全阀的密封件，以确保密封性。
5. 重新校验安全阀的开启高度和流量系数，确保在合理范围内。
6. 检查调整后的安全阀的排气温度，确保不超过允许的温度上限。
四、检验结果记录1. 记录安全阀的型号、规格和设置参数。
2. 记录校验过程中的压力、温度和调整数值。
3. 记录安全阀的校验结果，包括起动压力、回位压力、开启高度和流量系数等。
4. 如发现异常情况或需要进一步处理的问题，应记录并采取相应措施。
5. 在记录中注明校验人员的姓名和日期。
五、校验报告和建议1. 根据校验结果，编制校验报告，包括校验方法、数据和结果等。
2. 根据校验结果，提出必要的修复或更新建议。
3. 将校验报告和建议提交给相关部门或负责人，以便采取进一步行动。
六、安全阀的定期维护与检验1. 定期检查安全阀的密封状态，如有泄漏或损坏应及时修复或更换。
2. 定期校验安全阀的起动压力、回位压力和流量系数等参数，确保其性能符合要求。
3. 定期清洁安全阀和周围环境，预防杂质和污染对安全阀的影响。
4. 定期记录安全阀的维护和检验情况，便于追溯和监测。

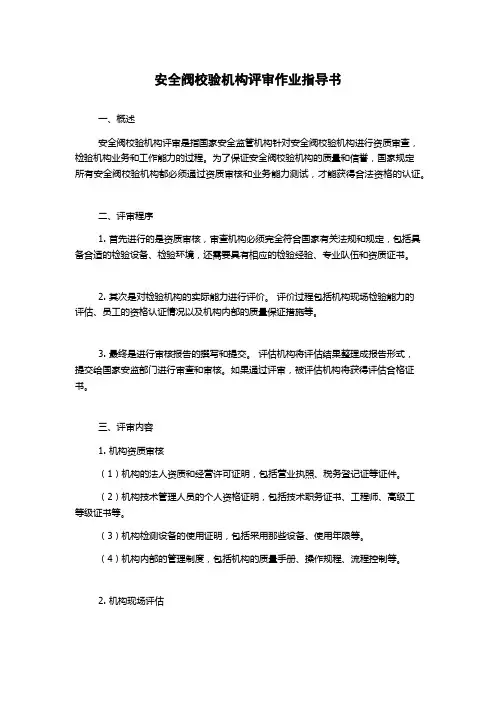

安全阀校验机构评审作业指导书一、概述安全阀校验机构评审是指国家安全监管机构针对安全阀校验机构进行资质审查，检验机构业务和工作能力的过程。
为了保证安全阀校验机构的质量和信誉，国家规定所有安全阀校验机构都必须通过资质审核和业务能力测试，才能获得合法资格的认证。
二、评审程序1. 首先进行的是资质审核，审查机构必须完全符合国家有关法规和规定，包括具备合适的检验设备、检验环境，还需要具有相应的检验经验、专业队伍和资质证书。
2. 其次是对检验机构的实际能力进行评价。
评价过程包括机构现场检验能力的评估、员工的资格认证情况以及机构内部的质量保证措施等。
3. 最终是进行审核报告的撰写和提交。
评估机构将评估结果整理成报告形式，提交给国家安监部门进行审查和审核。
如果通过评审，被评估机构将获得评估合格证书。
三、评审内容1. 机构资质审核（1）机构的法人资质和经营许可证明，包括营业执照、税务登记证等证件。
（2）机构技术管理人员的个人资格证明，包括技术职务证书、工程师、高级工等级证书等。
（3）机构检测设备的使用证明，包括采用那些设备、使用年限等。
（4）机构内部的管理制度，包括机构的质量手册、操作规程、流程控制等。
2. 机构现场评估（1）机构的实验室环境和布局，包括空气质量、环境温度、检测仪器和设备的使用情况和安全情况等等。
（2）机构检验员的技术资质和经验，包括员工的工作经历、熟练程度和技能水平等信息。
（3）机构内部的质量管理措施，包括质量保证体系的建设及其执行情况、质量控制措施的实施情况、质量反馈的解决情况等。
四、评审结论经过评审，评估机构需要对评审结果进行总结，并撰写评审报告提交给国家安监部门。
根据评估报告的结果，国家安监部门将会根据法规和规定作出是否予以认证的决定。
如果评审机构评估合格，会获得评估合格证书，其质量和技术水平也将得到认可和信任。
五、总结安全阀校验机构评审将会对机构的质量和信誉起到重要的保障作用，评审的过程需要根据国家法规和规范进行，严格按照程序和标准进行操作，以保证评估的准确性和可靠性。
安全阀的校验和修理范本标题：安全阀的校验和修理范本引言：安全阀是一种重要的安全设备，用于保护压力容器和管道系统免受过高压力的损害。
为确保安全阀正常工作，校验和修理是必要的环节。
本文将提供一个详细的安全阀校验和修理范本，以帮助读者进行相关工作。
1. 安全阀校验：1.1 校验前准备在进行安全阀校验之前，需要先进行以下准备工作：1.1.1 结构检查：检查安全阀的外观是否完好，接口是否严密，零部件是否完整。
1.1.2 参数记录：记录安全阀的型号、规格、工作压力、流量系数等参数。
1.1.3 工具准备：准备好所需的校验仪器和工具，包括压力表、流量计、试验台等。
1.2 校验步骤1.2.1 压力校验：将安全阀连接到校验台，逐渐增加压力，观察安全阀是否能够在预定的压力下打开，是否能够正常关闭。
1.2.2 流量校验：在校验台上设置一个标准流量装置，通过安全阀进行流量校验，检查流量系数和流量调整是否符合要求。
1.2.3 重复校验：根据需要，进行多次校验，确保结果准确可靠。
2. 安全阀修理：2.1 修理前准备进行安全阀修理之前，需要进行以下准备工作：2.1.1 拆卸准备：准备好所需的拆卸工具，包括扳手、螺丝刀等。
2.1.2 清洗准备：将安全阀进行清洗，去除杂质和污垢，以便于后续的检修工作。
2.1.3 零部件检查：将安全阀的零部件逐一检查，记录损坏和需要更换的部件。
2.2 修理步骤2.2.1 维修零部件：更换损坏的部件，确保安全阀的完整性和正常工作。
2.2.2 磨削处理：对阀盖和阀座进行磨削处理，以确保密封面的平整度和粗糙度符合要求。
2.2.3 性能测试：在修理完成后，进行性能测试，包括压力和流量的测试，以确保修理后的安全阀能够正常工作。
结论：通过以上的校验和修理范本，我们可以对安全阀进行全面的校验和修理。
校验工作能够确保安全阀在预定的压力和流量下正常工作，修理工作能够恢复损坏的零部件和确保安全阀的密封性能。
正确的校验和修理工作对于保障设备和人员的安全至关重要。
安全圈校验作业指导书第一部分安全阀校验工作程序（附：安全阀校验委托单、安全阀校验通知单）3第二部分安全阀校验操作规程.............................................8第三部分弹簧检查检测规程.............................................11第四部分安全阀检修工艺规程.............................................12第五部分安全阀在线校验规则（附：安全阀现场校验记录、安全阀现场校验报告书） (16)第六部分安全阀校验报告填写要求及说明..............................25第七部分安全阀校验标准 (27)第一部分安全阀校验工作程序一、为保证安全阀的校验质量，特制订安全阀校验工作程序。
二、本程序适用于在用锅炉压力容器、压力管道上的安全阀冷态校验。
三、用户委托用户在送校安全阀时，必须有检验员开具的安全阀校验通知单或填写安全阀校验委托单并签字盖章。
四、接受委托1、校验员应对被校验安全阀进行外观检查，核查安全阀校验通知单或校验委托单，其内容应齐全、正确并与实物相符方可接受委托，并在被校验安全阀显著部位，标记送校单位名称和校验编号。
2、校验员应及时填写安全阀校验登记台帐。
五、解体、清洗、维修1、被校安全阀都应进行解体、清洗或维修。
2、解体的同时进行零部件检查。
3、解体、清洗和修理情况应记载在校验记录上。
六、弹簧检查测定对安全阀弹簧的测定应符合《安全阀弹簧检查检测规程》。
七、整定压力校验1、按安全阀校验操作规程，对安全阀进行整定压力调整，整定压力调整按相关规程要求校验。
2、整定压力校验合格后应及时记录，不合格的安全阀可继续修理或按不合格安全阀处理制度进行处理。
八、密封性能试验1、整定压力调整好后，将压力降至密封试验压力，进行密封性能试验。
密封性能试验方法，按照GB/T12242-2005《安全阀密封性能试验方法》的要求进行。
安全阀作业指导书【任务名称：安全阀作业指导书】一、引言安全阀是一种重要的安全设备，用于保护压力容器和管道系统免受过高压力的损害。
为了确保安全阀的正常运行和维护，制定本作业指导书，以提供详细的操作步骤和注意事项。
二、作业准备1. 工具准备：扳手、螺丝刀、润滑油等。
2. 材料准备：备用安全阀、密封垫片等。
3. 安全准备：佩戴个人防护装备，如安全帽、安全眼镜、耳塞、手套等。
三、作业步骤1. 确认作业对象：根据实际情况，确定需要进行操作的安全阀。
2. 关闭系统：在进行安全阀的作业之前，必须先关闭相关系统，确保操作的安全性。
3. 检查压力：使用压力表或其他合适的工具，检查系统内的压力，确保已降至安全操作范围内。
4. 卸压：通过逐渐打开系统的排气阀，将系统内的压力逐渐释放，直至完全卸压。
5. 拆卸安全阀：使用扳手或其他适当工具，拆卸安全阀，注意阀门的位置和连接方式，避免损坏或泄漏。
6. 清洁和检查：将拆卸下来的安全阀进行清洁，并仔细检查阀门和密封垫片的状况，如有磨损或损坏应及时更换。
7. 安装新阀门：将新的安全阀安装至原位，确保阀门与连接口完全贴合，并使用扳手适当拧紧。
8. 测试：重新启动系统，逐渐增加压力，观察安全阀是否正常工作，确保其能够在设定的压力范围内自动打开并释放压力。
9. 调整：如发现安全阀的打开压力不符合要求，可使用调整螺钉进行微调，直至满足要求为止。
10. 记录和报告：将作业过程中的关键数据和操作记录进行整理，并向相关人员报告作业结果。
四、注意事项1. 严格按照操作规程进行作业，不得随意更改或省略步骤。
2. 在操作过程中，必须佩戴个人防护装备，确保人身安全。
3. 作业前必须对系统进行彻底的检查，确保完全卸压和安全。
4. 在拆卸和安装安全阀时，应注意阀门的位置和连接方式，避免错误操作。
5. 在重新启动系统前，必须确保新安装的安全阀能够正常工作。
6. 如发现安全阀的打开压力不符合要求，应及时进行调整，确保其正常工作。
安全阀作业指导书一、引言安全阀是一种用于保护设备和系统免受过压的装置，具有重要的安全保护功能。
本作业指导书旨在提供安全阀的正确操作指南，以确保安全阀的正常运行和设备的安全性。
二、安全阀的基本原理安全阀是一种自动放压装置，其工作原理基于压力的平衡。
当设备或系统内部压力超过设定值时，安全阀会自动打开，释放过压，以保护设备和系统免受损坏。
三、安全阀的安装要求1. 安全阀应安装在设备或系统的最高点，以确保能及时排放过压。
2. 安全阀的出口应通向安全区域，避免对人员和设备造成伤害。
3. 安全阀的安装位置应易于操作和维护，方便定期检查和测试。
四、安全阀的操作步骤1. 检查安全阀的工作压力和流量等技术参数，确保其与设备或系统的要求相匹配。
2. 在操作前，确认设备或系统的压力已达到安全阀的启动压力。
3. 慢慢打开安全阀的放压手柄，直到听到放气声音。
4. 观察安全阀的放气情况，确保气体或液体能顺利排放。
5. 确认安全阀放气后，将手柄缓慢地关闭，直到放气声音停止。
6. 定期检查安全阀的密封性能和工作状态，确保其正常运行。
五、安全阀的维护与保养1. 定期清洁安全阀的内部和外部，确保其无积尘或杂质。
2. 检查安全阀的密封性能，如有泄漏或磨损，应及时更换密封件。
3. 检查安全阀的弹簧和活塞等关键部件，确保其正常工作。
4. 定期进行安全阀的试验和校准，以确保其准确可靠。
5. 记录安全阀的维护和保养情况，建立健全的档案。
六、应急处理措施1. 当安全阀无法正常关闭或存在泄漏时，应立即停止设备或系统的运行，并及时通知相关人员。
2. 在应急情况下，可以采取手动关闭安全阀的方式，以避免进一步的损坏或事故发生。
3. 在处理安全阀故障时，应遵循相关的操作规程和安全操作要求，确保人员的安全。
七、安全阀的常见问题及解决方法1. 安全阀无法打开：检查是否存在堵塞或损坏的情况，清洁或更换相应的部件。
2. 安全阀无法关闭：检查是否存在松动或损坏的情况，调整或更换相应的部件。

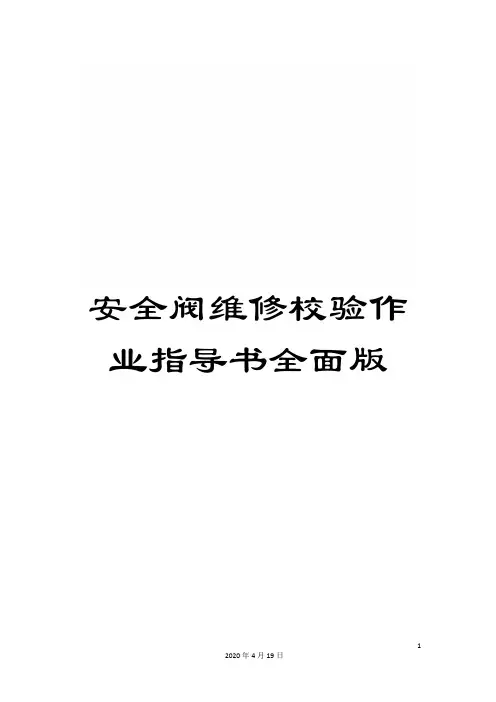

安全阀维修校验作业指导书全面版信工程检测有限公司安全阀维修校验作业指导书编制：审核：批准：文件编号：CEX-ZY-A/0发布日期： 01月10日实施日期： 01月15日受控状态：受控号：版本： A/0编写：席赓审核：刘益云批准：康鹏目录第一部分安全阀校验工作程序............................................... 错误!未定义书签。
第二部分安全阀校验操作规程............................................... 错误!未定义书签。
第三部分安全阀弹簧检查检测规程 ....................................... 错误!未定义书签。
第四部分安全阀检修工艺规程............................................... 错误!未定义书签。
第五部分安全阀在线校验规则............................................... 错误!未定义书签。
第六部分安全阀校验报告填写要求及说明 ........................... 错误!未定义书签。
第七部分安全阀校验标准....................................................... 错误!未定义书签。
附录一安全阀校验委托单...................................................... 错误!未定义书签。
附录二安全阀校验通知单...................................................... 错误!未定义书签。
附录三安全阀现场校验记录.................................................. 错误!未定义书签。
阜新市特种设备监督检验所安全阀校验作业指导书作业指导书版号：05生效日期：2013年04月01日控制编号：FXTJS-ZY-AQF-2013编制：刘楠审核：姜冶审批：李景文日期：2013年03月26日控制状态：□受控本编号：持有部门：404安全阀校验作业指导书1 适用范围1.1本校验室负责全市锅炉压力容器安全阀校验定压工作，目前可校验公称通径6-500口径，整定压力32 Mpa以下的弹簧式、静重式、先导式安全阀。
1.2检验人员必须持有省级以上（含省级）技术监督部门颁发的安全阀校验员以上资格证书。
2人员资格2.1检验人员：刘楠、陈显亮2.2审核人员：刘光宇、孔庆伟、于占春3检验依据3.1《特种设备安全监察条例》；3.2《安全阀安全技术监察规程》；3.3《蒸汽锅炉安全技术监察规程》；3.4《热水锅炉安全技术监察规程》；3.5《固定式压力容器安全技术监察规程》；3.6《压力管道安全管理与监察规定》；3.7《压力容器定期检验规则》；3.8《关于在用锅炉压力容器安全阀校验的若干意见》；3.9《液化石油气汽车罐车安全监察规程》；3.10《GB12241-2005 安全阀一般要求》；3.11《GB12242-2005 安全阀性能试验方法》；3.12《GB12243-2005弹簧直接载荷式安全阀》；3.13其它相关的现行专业标准及技术条件。
4所需检验工具、仪器和设备校验台、空气压缩机、空气储罐、电焊机、水压泵、手动起重机、砂轮机、手电钻、研磨台、压力表、氮气瓶、钢卷尺、游标卡尺、放大镜等5检验工作5.1使用单位的准备5.1.1使用单位应持锅炉、压力容器的定期检验报告或者安全阀校验委托单及安全阀有关资料同安全阀一起送到校验室。
4055.1.2送校安全阀时，使用单位应准确填写安全阀校验情况登记表。
5.1.3使用单位送校在用安全阀前，应拆除安全阀泄放管和影响附件，并清除阀内部及表面灰垢。
5.1.4新出厂的安全阀如校验不合格，一般不拆卸阀体和修理，以便使用单位返回原购买单位。
安全阀校验作业指导书编制： *****市特种设备检验研究所二〇〇九年三月目录381112162527第一部分安全阀校验工作程序一、为保证安全阀的校验质量，特制订安全阀校验工作程序。
二、本程序适用于在用锅炉压力容器、压力管道上的安全阀冷态校验。
三、用户委托用户在送校安全阀时，必须有检验员开具的安全阀校验通知单或填写安全阀校验委托单并签字盖章。
四、接受委托1、校验员应对被校验安全阀进行外观检查，核查安全阀校验通知单或校验委托单，其内容应齐全、正确并与实物相符方可接受委托，并在被校验安全阀显著部位，标记送校单位名称和校验编号。
2、校验员应及时填写安全阀校验登记台帐。
五、解体、清洗、维修1、被校安全阀都应进行解体、清洗或维修。
2、解体的同时进行零部件检查。
3、解体、清洗和修理情况应记载在校验记录上。
六、弹簧检查测定对安全阀弹簧的测定应符合《安全阀弹簧检查检测规程》。
七、整定压力校验1、按安全阀校验操作规程，对安全阀进行整定压力调整，整定压力调整按相关规程要求校验。
2、整定压力校验合格后应及时记录，不合格的安全阀可继续修理或按不合格安全阀处理制度进行处理。
八、密封性能试验1、整定压力调整好后，将压力降至密封试验压力，进行密封性能试验。
密封性能试验方法，按照 GB/T12242-2005《安全阀密封性能试验方法》的要求进行。
2、密封试验压力的合格标准参照GB/T12243-2005《弹簧载荷式安全阀》或按有关规程、标准执行。
3、连续反复进行密封性能试验，一般不可少于两次，对于充装易燃介质，毒性程度为极度、高度、中度的介质等不允许有微量泄漏的设备，其安全阀密封性能试验，不可少于三次，每次校验值都应符合要求，并及时记录。
4、密封性能试验合格后，转下道工序。
不合格的转修理或按《不合格安全阀处理制度》处理，并及时记录。
九、不合格安全阀的处理1、对于阀体渗漏，阀瓣和阀座密封面泄漏，零部件损坏而无法修复的安全阀，应给予判废，判废的安全阀应及时出具《安全阀校验意见通知书》。
信工程检测有限公司安全阀维修校验作业指导书编制：审核：批准：文件编号： CEX-ZY-A/0发布日期： 2016 年 01 月 10 日实施日期： 2016 年 01 月 15 日受控状态：受控号：版本：A/0编写：席赓审核：刘益云批准：康鹏目录第一部分安全阀校验工作程序 (1)第二部分安全阀校验操作规程 (4)第三部分安全阀弹簧检查检测规程 (7)第四部分安全阀检修工艺规程 (8)第五部分安全阀在线校验规则 (14)第六部分安全阀校验报告填写要求及说明 (19)第七部分安全阀校验标准 (21)附录一安全阀校验委托单 (25)附录二安全阀校验通知单 (27)附录三安全阀校验记录 (28)附录四安全阀校验报告 (30)第一部分安全阀校验工作程序一、为保证安全阀的校验质量，特制订安全阀校验工作程序。
二、本程序适用于在用锅炉压力容器、压力管道上的安全阀冷态校验。
三、用户委托用户在送校安全阀时，必须有检验员开具的安全阀校验通知单或填写安全阀四、接受委托1、校验员应对被校验安全阀进行外观检查，核查安全阀校验通知单或校验委托单，其内容应齐全、正确并与实物相符方可接受委托，并在被校验安全阀显著部位，标记送校单位名称和校验编号。
2、校验员应及时填写安全阀校验登记台帐。
五、解体、清洗、维修1、被校安全阀都应进行解体、清洗或维修。
2、解体的同时进行零部件检查。
3、解体、清洗和修理情况应记载在校验记录上。
六、弹簧检查测定对安全阀弹簧的测定应符合《安全阀弹簧检查检测规程》。
七、整定压力校验1、按安全阀校验操作规程，对安全阀进行整定压力调整，整定压力调整按相关规程要求校验。
2、整定压力校验合格后应及时记录，不合格的安全阀可继续修理或按不合格安全阀处理制度进行处理。
八、密封性能试验1、整定压力调整好后，将压力降至密封试验压力，进行密封性能试验。
密封性能试验方法，按照 GB/T12242-2005《安全阀密封性能试验方法》的要求进行。
编号：MC-QTD A01No.安全阀在线校验作业指导书编写：审核：批准：实施日期：安全阀在线校验作业指导书一、在线校验目的：校验安全阀的整定压力。
二、合用范围：合用于所有弹簧式安全阀的在线校验工作。
三、标准依据：《安全阀安全技术监察规程》 (TSG ZF001-2022)《电站锅炉安全阀技术规程》 (DL/T 959-2022)四、资质、职责及权限1、人员资质工作人员需是专业从事阀门类设备检修人员且通过技能资格审查。
2、人员资质和劳动力计划。
从事安全阀检修校验的人员必须取得国家质量监督检验检疫总局特种设备安全监察局颁发的安全阀维修作业人员证书 F1、F2。
3、单位资质安全阀在线校验调整工作的企业必须有国务院特种设备安全监督管理部门的国家质量监督检验检疫总局核准的特种设备检验检测机构，并取得“安全阀校验机构 FD1、FD2”资质证书的企业进行。
4、职责及权限施工负责人: 组织得当、分工明确、对安全、质量负责。
指定专人做好记录，确保记录真实、准确、工整。
监护人：按规定要求对检修工的安全进行监护。
QC 人员负责项目质量验收、签证。
五、安全阀在线校验规则为保证安全阀动作可靠，普通情况下，条件允许时尽量进行在线校验。
鉴于现场校验的特点，为统一校验操作，确保人身及设备安全，特制定本规程。
(一) 现场校验人员应当在设备操作、在线检测装置使用以及现场问题处理等方面受过专业培训并取得特种设备作业人员证书，并会同用户有关人员共同到场进行，有可能时，请检验人员一起参加。
(二) 现场校验项目：1、根据现场校验的特点，普通校验整定压力，对排放压力可不做测定记录，对密封性能普通不做试验。
2、在线检查包括以下内容：(1)安全阀安装是否正确；(2)安全阀的资料是否齐全(铭牌、质量证明文件、安装号、校验记录及报告)；(3)安全阀外部调节机构的铅封是否完好；(4)有无影响安全阀正常功能的因素；(5)必须设置截断阀的情况时，其安全阀进口前和出口后的截断阀铅封是否完好并处于正常开启位置；(6)安全阀有无泄漏；(7)安全阀外表有无腐蚀情况；(8)提升装置(扳手)动作有效，并且处于适当位置；(9)安全阀外部相关附件完整无损并且正常。
目次1 范围 (2)2 本指导书涉及的资料和图纸 (2)3 安全措施 (2)4 备品备件清单 (2)5 现场准备及工具 (3)6 检修工序及质量标准 (4)7 检修质量记录 (7)8 设备试运、调试、试验 (8)9 设备检修不符合项处理单 (10)10 完工报告单 (11)11 质量签证单 (13)12 对本作业指导书的修订建议（记录阅读、使用中发现的问题及完善建议） (14)13 设备概述 (15)安全阀检修作业指导书1 范围本作业指导书规定了1-4号炉过热器及再热器安全阀检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于一期工程过热器及再热器安全阀解体工作，安全阀布置及规格参数见本指导书序号12设备概述内容，型号分别为：（具体见设备概述）分离器(过热器入口)安全阀：1753WD过热器出口安全阀：1713WF低再入口安全阀：1705QWB高再出口安全阀：1777QWF检修地点在＃1-4炉锅炉本体。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
阀门设备技术标准DRESSER1700型系列弹簧式安全阀使用说明书DRESSE1700型系列弹簧式安全阀安装说明书及图纸3 安全措施3.1 严格执行《电业安全工作规程》。
3.2 检修该设备必须遵循的其他安全措施。
3.3热工相关测点、表计已拆除。
3.4锅炉停运，系统隔离，降压为零。
3.5清点所有专用工具齐全，检查合适，试验可靠。
3.6安全阀检修时严禁损伤设备及其部件。
3.7现场和工具柜工具、零部件放置有序，拆下的零部件必须妥善保管好并作好记号以便回装。
3.8所带的常用工具、量具应认真清点，绝不许遗落在设备内。
安全阀校验机构评审作业指导书
安全阀校验机构
鉴定评审作业指导书
1 目的
为了规范安全阀校验机构核准的现场鉴定评审工作，确保现场鉴定评审的工作质量，制定本作业指导书。
2 适用范围
适用于安全阀校验机构的现场鉴定评审，包括首次核准、增项核准、换证核准。
3 引用文件
3.1特种设备安全监察条例
3.2 特种设备行政许可鉴定评审管理与监督规则
3.3特种设备检验检测机构管理规定
3.4 TSG Z7001—特种设备检验检测机构核准规则
3.5 TSG Z7002—特种设备检验检测机构鉴定评审细则
3.6 TSG Z7003—特种设备检验检测机构质量管理体系要求
3.7《特种设备检验检测机构核准规则》（TSG Z7001- ）第1号修改单3.8《特种设备检验检测机构核准规则》（TSG Z7001- ）第2号修改单3.9《特种设备检验检测机构核准规则》（TSG Z7001- ）第3号修改单3.10《特种设备检验检测机构鉴定评审细则》（TSG Z7002- ）第1号修改单
3.11 TSG ZF001- 安全阀安全技术监察规程
4 术语
本作业指导书采用TSG Z7003—《特种设备检验检测机构质量管理体系要求》中的术语，以及以下术语。
4.1 专业技术人员：指具有中专以上学历理工科专业的人员，或者具有技术员以上职称的人员。
4.2 持证人员：指持有质量技术监督部门颁发的特种设备作业人员资格证，即安全阀维修人员资格证的人员。
持证人员的资格证应在有效期内，方为有效。
4.3机构职工总数：指校验机构内与安全阀校验工作有关的人员，包括校验维修人员、相关管理人员的数量之和，也包括聘用人员（含合同工），不包括试用人员。
4.4 关键场所：是指安全阀校验、维修实施场地；样品接收、发放场所等。
4.5 关键岗位人员：是指技术负责人、质量负责人、安全阀校验责任师。
4.6 新增核准项目：指换证核准或增项核准时，校验机构在上一个核准周期内没有的项目，或在上一个核准周期内虽然有相应项目但未从事过特定设备（限定的项目）的校验工作；或新成立的校验机构所申请的项目。
以上情况所涉及的项目，均视为新增核准项目。
5 换证核准（含首次核准）现场鉴定评审
包括:评审前准备、预备会、首次会议、现场巡视、分组评审、评审组内部沟通、意见交流、末次会议等环节。
其流程见图1。
5.1 现场评审前的准备工作
5.1.1 评审组成员接收《特种设备鉴定评审任务书》。
5.1.2 评审组长与评审员、申请机构沟通，明确抵达的时间等事宜。
5.1.3评审组长从鉴定评审单位接收如下评审用资料：
a. 申请机构的《安全阀校验机构核准申请书》。
b. 申请机构的质量手册。
c. 申请机构的程序文件目录。
d. 现场鉴定评审记录表（含首、末次会议签到表）。
e. 评审人员工作纪律。
f. 有关文件（现场鉴定评审记录表、现场鉴定评审报告、整改报告等）的电子版。
g. 其它资料（如特种设备现场鉴定评审通知函、特种设备鉴定评审约请函、技术服务合同等）。
5.1.4评审组长对现场评审过程进行策划。
评审组长到达现场后，对申请机构和评审人员进行必要的了解，对评审工作日程安排、评审人员分工、抽样等事项作必要的策划。
鉴定评审的流程详见图1.
5.2 预备会
评审组成员在评审工作开始前一天应到达申请机构。
a. 预备会前的评审组内部沟通会。
评审组成员全部抵达后，评审组长组织全体评审组成员召开内部沟通会，协商评审人员的分工、评审日程
安排等，向评审组成员传达评审要求、评审人员工作纪律等。
b. 内部沟通会议后,评审组长组织召开由全体评审组成员、当地质量技术监督部门代表和申请机构有关人员参加的预备会，向当地质量技术监督部门代表通报情况，明确评审组成员分工（一般分为资源条件组、质量管理体系组和校验工作质量组）、评审计划、评审要求、评审方式、评审方法等。
在预备会上还应当明确校验工作质量评审中现场跟踪检查的项目及要求。
5.3 首次会议
首次会议由评审组长主持，全体评审组成员、当地质量技术监督部门代表和申请机构有关人员参加。
首次会议时间一般为30分钟，与会人员在《首次会议签到表》上签名。
具体内容如下：
a. 与会各方代表介绍到会人员。
b. 评审组长说明评审依据、评审范围、评审程序、评审分工，以及末次会议的计划时间及内容，并征求申请机构的意见。
c. 申请机构负责人简要介绍鉴定评审准备情况和自查情况。
d. 评审组长与申请机构负责人明确需要澄清的其它问题。
e. 评审组长与申请机构明确评审组的工作场所、工作条件以及联络与配合人员。
f.评审组长代表评审组做出客观、公正、保密的承诺。
g. 当地质量技术监督部门代表提出安全监察的有关要求。
H．其它需要说明的事项（风险共担的认识）。
图1：现场鉴定评审流程图
5.4 现场巡视。
