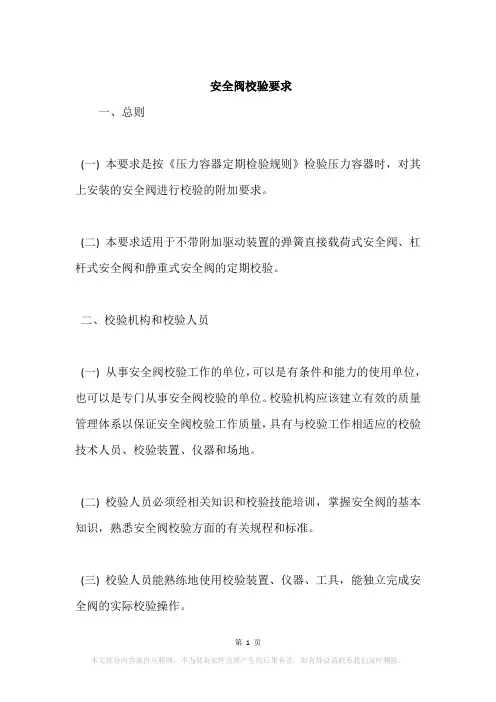

安全阀校验要求一、总则(一) 本要求是按《压力容器定期检验规则》检验压力容器时，对其上安装的安全阀进行校验的附加要求。
(二) 本要求适用于不带附加驱动装置的弹簧直接载荷式安全阀、杠杆式安全阀和静重式安全阀的定期校验。
二、校验机构和校验人员(一) 从事安全阀校验工作的单位，可以是有条件和能力的使用单位，也可以是专门从事安全阀校验的单位。
校验机构应该建立有效的质量管理体系以保证安全阀校验工作质量，具有与校验工作相适应的校验技术人员、校验装置、仪器和场地。
(二) 校验人员必须经相关知识和校验技能培训，掌握安全阀的基本知识，熟悉安全阀校验方面的有关规程和标准。
(三) 校验人员能熟练地使用校验装置、仪器、工具，能独立完成安全阀的实际校验操作。
(四) 校验时必须有详细记录，校验合格后，应该进行铅封并且出具校验报告。
(五) 校验机构的安全阀校验工作，应该接受质量技术监督部门的监督检查。
三、校验设备(一) 安全阀校验装置由校验台、气源和管路等组成。
可配备空气压缩机，也可用若干气瓶并联或其他形式提供气源。
应该配有一定容积的储气罐，储气罐的容积应当与校验安全阀的用气量相适应，保证气源稳定。
如果气源压力高于贮气罐的设计压力时，应该在气源与贮气罐之间装设可靠的减压装置。
(二) 安全阀的校验一般以空气或氮气为校验介质，特殊情况下也可用水作为校验介质。
(三) 校验系统中的压力表应当符合要求。
每个校验台位应该装两块规格相同的压力表，其精确度等级不应当低于1.0级，压力表的量程应当为安全阀校验压力的1.5-3.0倍。
压力表必须定期进行检定，检定周期为6个月。
(四) 校验供气系统中应该加装过滤装置。
(五) 校验台应当配有足够容积的缓冲罐，如果需要，可装设温度、压力、位移和安全阀校验数据等自动记录装置。
四、校验周期和校验项目(一) 安全阀的校验周期按《压力容器定期检验规则》第十七条执行。
(二) 新出厂的安全阀，必要时在使用前进行性能校验。

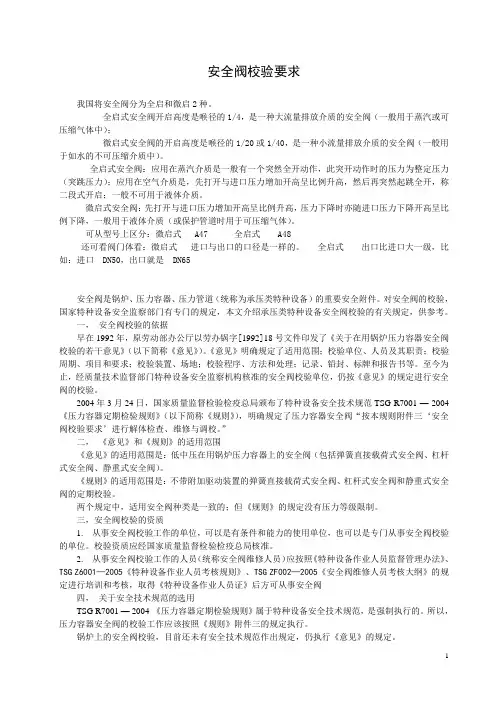

安全阀校验要求我国将安全阀分为全启和微启2种。
全启式安全阀开启高度是喉径的1/4，是一种大流量排放介质的安全阀（一般用于蒸汽或可压缩气体中）；微启式安全阀的开启高度是喉径的1/20或1/40，是一种小流量排放介质的安全阀（一般用于如水的不可压缩介质中）。
全启式安全阀：应用在蒸汽介质是一般有一个突然全开动作，此突开动作时的压力为整定压力（突跳压力）；应用在空气介质是，先打开与进口压力增加开高呈比例升高，然后再突然起跳全开，称二段式开启；一般不可用于液体介质。
微启式安全阀：先打开与进口压力增加开高呈比例升高，压力下降时亦随进口压力下降开高呈比例下降，一般用于液体介质（或保护管道时用于可压缩气体）。
可从型号上区分：微启式 A47 全启式 A48还可看阀门体看：微启式进口与出口的口径是一样的。
全启式出口比进口大一级，比如：进口 DN50，出口就是 DN65安全阀是锅炉、压力容器、压力管道（统称为承压类特种设备）的重要安全附件。
对安全阀的校验，国家特种设备安全监察部门有专门的规定，本文介绍承压类特种设备安全阀校验的有关规定，供参考。
一，安全阀校验的依据早在1992年，原劳动部办公厅以劳办锅字[1992]18号文件印发了《关于在用锅炉压力容器安全阀校验的若干意见》（以下简称《意见》）。
《意见》明确规定了适用范围；校验单位、人员及其职责；校验周期、项目和要求；校验装置、场地；校验程序、方法和处理；记录、铅封、标牌和报告书等。
至今为止，经质量技术监督部门特种设备安全监察机构核准的安全阀校验单位，仍按《意见》的规定进行安全阀的校验。
2004年3月24日，国家质量监督检验检疫总局颁布了特种设备安全技术规范TSG R7001 — 2004 《压力容器定期检验规则》（以下简称《规则》），明确规定了压力容器安全阀“按本规则附件三‘安全阀校验要求’进行解体检查、维修与调校。
”二，《意见》和《规则》的适用范围《意见》的适用范围是：低中压在用锅炉压力容器上的安全阀（包括弹簧直接载荷式安全阀、杠杆式安全阀、静重式安全阀）。

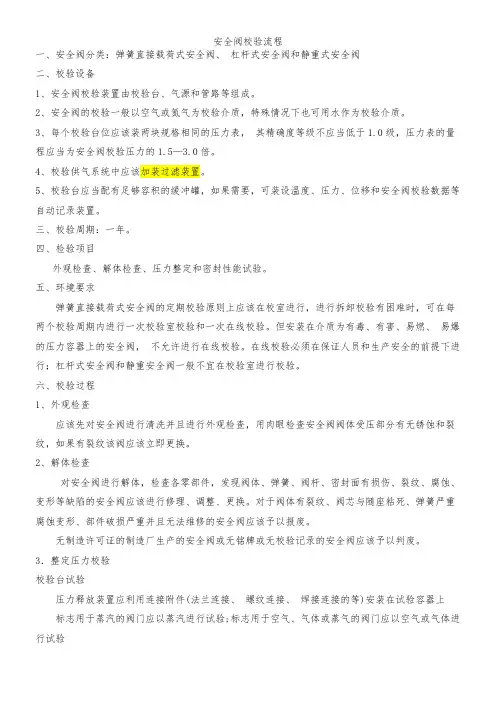

安全阀校验流程一、安全阀分类：弹簧直接载荷式安全阀、杠杆式安全阀和静重式安全阀二、校验设备1、安全阀校验装置由校验台、气源和管路等组成。
2、安全阀的校验一般以空气或氮气为校验介质，特殊情况下也可用水作为校验介质。
3、每个校验台位应该装两块规格相同的压力表，其精确度等级不应当低于1.0级，压力表的量程应当为安全阀校验压力的1.5—3.0倍。
4、校验供气系统中应该加装过滤装置。
5、校验台应当配有足够容积的缓冲罐，如果需要，可装设温度、压力、位移和安全阀校验数据等自动记录装置。
三、校验周期：一年。
四、检验项目外观检查、解体检查、压力整定和密封性能试验。
五、环境要求弹簧直接载荷式安全阀的定期校验原则上应该在校室进行，进行拆卸校验有困难时，可在每两个校验周期内进行一次校验室校验和一次在线校验。
但安装在介质为有毒、有害、易燃、易爆的压力容器上的安全阀，不允许进行在线校验。
在线校验必须在保证人员和生产安全的前提下进行；杠杆式安全阀和静重安全阀一般不宜在校验室进行校验。
六、校验过程1、外观检查应该先对安全阀进行清洗并且进行外观检查，用肉眼检查安全阀阀体受压部分有无锈蚀和裂纹，如果有裂纹该阀应该立即更换。
2、解体检查对安全阀进行解体，检查各零部件，发现阀体、弹簧、阀杆、密封面有损伤、裂纹、腐蚀、变形等缺陷的安全阀应该进行修理、调整、更换。
对于阀体有裂纹、阀芯与随座粘死、弹簧严重腐蚀变形、部件破损严重并且无法维修的安全阀应该予以报废。
无制造许可证的制造厂生产的安全阀或无铭牌或无校验记录的安全阀应该予以判废。
3．整定压力校验校验台试验压力释放装置应利用连接附件(法兰连接、螺纹连接、焊接连接的等)安装在试验容器上标志用于蒸汽的阀门应以蒸汽进行试验;标志用于空气、气体或蒸气的阀门应以空气或气体进行试验升高阀进口压力到预期整定压力的 90%，然后以等于每秒2% 整定压力的速率或以一个为精确读取压力值所需的速率升压。
当测到阀瓣有开启或见到试验介质的连续排出时，则安全阀的进口压力被视为此安全阀的整定压力。
“安全阀校验与安全阀维修人员”报名与考试须知安全阀校验与安全阀维修人员报名与考试须知一、报名条件1. 年龄要求：报名人员应年满18周岁以上。
2. 学历要求：报名人员应具有工科本科及以上学历，机械或相关专业优先考虑。
3. 经验要求：报名人员应具有相关安全阀校验与维修工作经验，有执业证书者优先录取。
二、报名方式1. 网上报名：通过报名网站在线填写个人信息、上传相关证书和照片，完成报名手续。
报名网站将提供详细的填写指南，报考人员需按要求准确填写并确认无误后提交申请。
2. 现场报名：报考人员可携带相关证书、照片等材料，前往指定报名地点进行现场报名。
现场报名期间，工作人员会核对报考人员的身份证件和相关证书，并完成报名手续。
三、考试科目1. 理论考试：理论考试主要考察报考人员对安全阀校验与维修的知识掌握程度，包括但不限于阀门原理、安全阀的作用与工作原理、常见故障与维修方法等。
考试题型为选择题、判断题和简答题。
2. 实操考试：实操考试主要考察报考人员对安全阀校验与维修技术的熟练程度，包括但不限于安全阀的拆装与调试、漏气检查与泄漏处理、压力测试与调整等。
考试过程中，报考人员需按照要求完成任务，并对操作步骤和注意事项进行解释。
四、考试时间与地点1. 考试时间：具体考试时间将在报名截止后通知报考人员，一般为工作日。
2. 考试地点：考试地点将在报名截止后通知报考人员，一般为指定考场或培训中心。
五、考试准备1. 学习资料准备：报考人员可根据考试大纲准备相关教材、参考书籍和学习资料，并进行系统性的学习和复习。
2. 实操准备：考试前，报考人员可参加相关培训课程，提高实操操作技能。
此外，报考人员还需自行准备一些常用工具和仪器，用于考试期间的实操操作。
六、考试评定与证书1. 评定方法：考试成绩评定采用百分制，理论考试与实操考试成绩按一定比例综合计算得出最终成绩。
2. 证书颁发：合格考生将获得《安全阀校验与维修人员证书》。
证书上将标明考生姓名、证书编号、发证日期等内容。
安全阀校验资质许可
安全阀是阀门家族比较特殊的一个分支，它的特殊性是因为不同
于其它阀门仅仅起到开关的作用，更重要的是起到保护设备的安全。
作为安全阀综合校验机构，必须要取得FD1和FD2两个资质许可。
而作为使用单位，只允许其对本单位使用中的安全阀进行校验，不能
对外。
安全阀校验标准是什么？
第一种就是校验台离线校验，就是将安全阀安装在校验台上，然
后使用校验介质使安全阀开启，通过观察压力表来确认开启压力。
这
种方法无法考虑背压安全阀和高温或者低温介质的安全阀校验；
第二种就是升压式跳法。
就是安全阀在系统中安装，系统人为升压，直至安全阀起跳，来观察安全阀的开启压力，这种校验方法对安
全阀的密封面损伤较大，操作危险性较大；
第三种就是在线仪器校验。
就是通过外力将作用在安全阀上向下
的弹簧作用力测出，以此来计算出安全阀的开启压力，这种方法一般
不影响生产、系统压力不用改变，检测速度比较快，方便，但是该方
法不能检测安全阀的密封性能。
安全阀校验要求我国将安全阀分为全启和微启2种。
全启式安全阀开启高度是喉径的1/4，是一种大流量排放介质的安全阀（一般用于蒸汽或可压缩气体中）；微启式安全阀的开启高度是喉径的1/20或1/40，是一种小流量排放介质的安全阀（一般用于如水的不可压缩介质中）。
全启式安全阀：应用在蒸汽介质是一般有一个突然全开动作，此突开动作时的压力为整定压力（突跳压力）；应用在空气介质是，先打开与进口压力增加开高呈比例升高，然后再突然起跳全开，称二段式开启；一般不可用于液体介质。
微启式安全阀：先打开与进口压力增加开高呈比例升高，压力下降时亦随进口压力下降开高呈比例下降，一般用于液体介质（或保护管道时用于可压缩气体）。
可从型号上区分：微启式A47全启式A48还可看阀门体看：微启式进口与出口的口径是一样的。
全启式出口比进口大一级，比如：进口DN50,出口就是DN65安全阀是锅炉、压力容器、压力管道（统称为承压类特种设备）的重要安全附件。
对安全阀的校验，国家特种设备安全监察部门有专门的规定,本文介绍承压类特种设备安全阀校验的有关规定,供参考。
一, 安全阀校验的依据早在1992年,原劳动部办公厅以劳办锅字[1992]18号文件印发了《关于在用锅炉压力容器安全阀校验的若干意见》（以下简称《意见》）。
《意见》明确规定了适用范围；校验单位、人员及其职责；校验周期、项目和要求；校验装置、场地；校验程序、方法和处理；记录、铅封、标牌和报告书等。
至今为止,经质量技术监督部门特种设备安全监察机构核准的安全阀校验单位,仍按《意见》的规定进行安全阀的校验。
2004年3月24日，国家质量监督检验检疫总局颁布了特种设备安全技术规范TSGR7001—2004《压力容器定期检验规则》（以下简称《规则》）,明确规定了压力容器安全阀“按本规则附件三‘安全阀校验要求'进行解体检查、维修与调校。
”二，《意见》和《规则》的适用范围《意见》的适用范围是：低中压在用锅炉压力容器上的安全阀（包括弹簧直接载荷式安全阀、杠杆式安全阀、静重式安全阀）。
安全阀校验步骤流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!安全阀校验步骤流程：①前期准备：确认安全阀型号规格，查阅校验标准，准备校验装置（含校验台、气源、管路）、工具及记录表格。
②拆卸与检查：从设备上拆卸安全阀，进行外部清洁检查，确认无损伤、腐蚀，检查调节圈位置。
③安装与连接：将安全阀安装在校验台上，确保连接密封，配置合适压力表，连接气源或介质管路。
④预调整与排气：开启气源，预充压排空系统内空气，调整校验装置至初始状态，确认无泄漏。
⑤整定压力校验：逐步加压，观察并记录安全阀开启压力，调整至规定范围内，多次重复直至稳定。
⑥密封性试验：调整进口压力至密封试验值，保持时间验证，通过听觉或视觉检查无泄漏。
⑦回座压力检查：记录安全阀关闭时的压力，确保在允许范围内，防止过度排放。
⑧数据记录：详细记录校验过程中的各项数据，包括开启压力、回座压力、密封性能等。
⑨维修与调整：针对未达标的安全阀，进行必要的零件更换、调节或维修，重新校验直至合格。
⑩复位与安装：校验合格后，安全阀复位，重新安装至设备上，确保密封并铅封，出具校验报告。
安全阀校验资质安全阀是一种常见的压力安全保护装置，广泛应用于各个工业领域。
为了确保安全阀的正确运行和可靠性，必须进行定期的校验。
本文将介绍安全阀校验的相关资质要求和注意事项。
一、资质要求1. 资质认证：安全阀校验机构必须获得相关资质认证，如国家认可的计量认证、ISO9001质量管理体系认证等。
2. 人员资质：安全阀校验人员必须具备相关的专业知识和技能，并持有相应的职业资格证书，如计量师证、压力容器检验员证等。
3. 检测设备：安全阀校验机构必须具备完备的检测设备，包括压力计、温度计、流量计等。
二、校验过程1. 准备工作：校验前必须对安全阀进行清洁和检查，确保其无损坏或堵塞的情况。
2. 校验参数：校验时需准确设置校验参数，包括校验压力、校验介质和校验温度等。
3. 校验方法：校验可以采用压力比例法、压力泄放法或流量校验法等方法进行。
校验过程中需确保校验环境的稳定性和准确性。
4. 记录与报告：校验结束后，应及时记录校验结果，并出具校验报告。
三、注意事项1. 校验周期：根据国家相关标准和规定，安全阀的校验周期一般为1-2年。
校验前应查看安全阀的使用说明书，了解其具体的校验周期要求。
2. 校验标准：校验时应参照国家、行业或企业的标准进行，确保校验结果的准确性和可靠性。
3. 校验记录：校验过程中应详细记录校验参数、校验结果和校验时间等信息，以备后续查询和查阅。
4. 校验合格：如果安全阀校验合格，则可以继续使用；如果校验不合格，则应及时进行维修或更换。
5. 校验费用：安全阀校验通常需要支付一定的费用，费用根据校验机构的要求和校验项目的复杂程度而定。
四、校验机构选择1. 资质认证：选择具备相关资质认证的校验机构，确保其具备一定的技术能力和信誉度。
2. 经验与口碑：选择有丰富经验和良好口碑的校验机构，可以提供更专业、可靠的校验服务。
3. 价格合理：校验费用应该合理，可以通过多家机构的比较来选择性价比较高的校验机构。

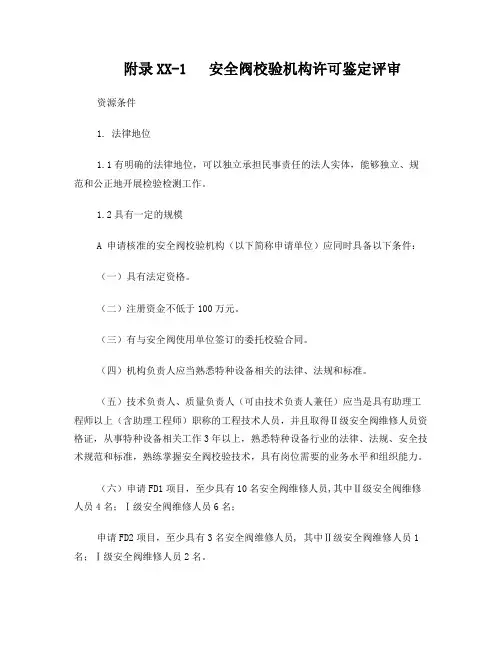

附录XX-1 安全阀校验机构许可鉴定评审资源条件1. 法律地位1.1有明确的法律地位，可以独立承担民事责任的法人实体，能够独立、规范和公正地开展检验检测工作。
1.2具有一定的规模A 申请核准的安全阀校验机构（以下简称申请单位）应同时具备以下条件：（一）具有法定资格。
（二）注册资金不低于100万元。
（三）有与安全阀使用单位签订的委托校验合同。
（四）机构负责人应当熟悉特种设备相关的法律、法规和标准。
（五）技术负责人、质量负责人（可由技术负责人兼任）应当是具有助理工程师以上（含助理工程师）职称的工程技术人员，并且取得Ⅱ级安全阀维修人员资格证，从事特种设备相关工作3年以上，熟悉特种设备行业的法律、法规、安全技术规范和标准，熟练掌握安全阀校验技术，具有岗位需要的业务水平和组织能力。
（六）申请FD1项目，至少具有10名安全阀维修人员,其中Ⅱ级安全阀维修人员4名；Ⅰ级安全阀维修人员6名；申请FD2项目，至少具有3名安全阀维修人员, 其中Ⅱ级安全阀维修人员1名；Ⅰ级安全阀维修人员2名。
（七）配备一定数量经过专业培训与校验工作相适应的辅助人员。
（八）安全阀校验机构仪器装置、场地和设施必备条件符合本细则附件1要求，且与检验工作量相适应。
（九）具有与申请核准项目相适应的法律、法规、规章、安全技术规范、标准和图书资料，并为现行有效版本。
（十）能够建立、实施、保持和持续改进安全阀校验机构质量管理体系，对安全阀校验的过程实施质量控制，并形成质量体系文件。
安全阀校验机构质量管理体系符合本细则附件3要求。
附件1：安全阀校验机构仪器装置、场地和设施必备条件备注：1、蒸汽或氮气源可以替代空压机的，可不要求具备空压机条件。
2、校验安全阀没有禁油要求的，可不要求具备禁油校验台条件。
3、校验安全阀种类不包括低温安全阀的，则不要求相应设备。
4、同时申请FD1、FD2项目的，通用设备不需要分别配置。
5、核准范围不含在线校验，不要求在线校验仪。
