LM317恒流源

三端稳压集成电路LM317工作原理LM317是一款常用的三端稳压集成电路，也被广泛应用于各种电子设备中。

它能够提供稳定的输出电压，具有调节范围广、可靠性高、承受能力强等特点。

下面将详细介绍LM317的工作原理。

首先，我们来了解LM317的引脚布置。

LM317包括三个引脚：输入、输出和调节。

输入引脚（Vin）用于连接输入电源，通常是直流电源，而输出引脚（Vout）则提供稳定的输出电压。

调节引脚（ADJ）用于控制输出电压的大小，通过对调节引脚与地引脚（GND）之间连接一个电阻，可以调整输出电压的大小。

接下来，我们来了解LM317的内部结构。

LM317由一个调节电压源、一个误差放大器、一个功率放大器和一个内置稳压二极管组成。

调节电压源提供一个稳定的参考电压（通常为1.25V），而误差放大器用于将输入电压与参考电压进行比较，产生一个误差电压信号。

功率放大器则将误差电压信号放大到足够的功率，驱动内置稳压二极管。

LM317的工作原理如下：1.当输入电压高于输出电压时，稳压二极管的导通使得输出电压直接得到通路。

2.当输入电压低于输出电压时，稳压二极管的断路状态使得输出电压受到调节器电源的影响。

3.误差放大器通过比较输入电压和参考电压的大小，产生一个误差电压信号。

4.功率放大器接收误差电压信号，并调整稳压二极管的电阻，使得输出电压达到稳定。

LM317的调节引脚通过一个电阻连接到地引脚，通过调整这个电阻的阻值，就可以控制输出电压的大小。

根据LM317的数据手册，可以计算出调节电阻与输出电压之间的关系。

LM317还具有多种保护功能，包括过热保护、短路保护等。

当温度过高或输出短路时，LM317会自动关闭，以避免烧毁或其他不良后果。

总的来说，LM317是一款能够稳定输出电压的集成电路，通过内部的调节电路和稳压二极管来实现。

它在电子设备中广泛应用，是一款功能强大且可靠的电路。

LM317可调稳压直流电源电路分析一、电路原理图LM317可调直流稳压电源，采用FR-4万能板和进口ST电源集成芯片 LM317设计而成，不仅具有固定式三端稳压电路的最简单形式，又具备输出可调电压（1.25-12V）的特点，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高、芯片内部具有过热、过流、短路保护电路等优点，适合课程设计、毕业设计等，原理图如下：二、电路工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：直流稳压电源的原理框图和波形变换图1、降压部分电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。

变压器的变比由变压器的副边按比例确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。

2、整流部分该设计采用单相桥式整流电路。

其由四只二极管组成，其构成原则就是保证在变压器副边电压u的整个周期内，负载上的电压和电流方向始终不变。

3、滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。

可利用电容的“通交流，隔直流”的特性，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。

电容滤波电路是最常见也是最简单的滤波电路，在整流电路的输出端(即负载电阻两端)并联一个电容即构成电容滤波电路。

滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。

电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。

如果将两个滤波电容相连接，且连接点接地，就可同时得到输出电压平滑的正负电源。

4、稳压电路稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有很大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

LM317可调式三端稳压电源能够连续输出可调的直流电压。

lm317原理
LM317是一种可调电压稳压器，它是一种三端稳压电路。

其
工作原理基于一个固定的基极电压和一个可调的负载电压之间的差值。

它能够根据输入电压和负载电流的变化来产生稳定的输出电压。

在LM317中，引脚1是调整引脚，引脚2是输出引脚，引脚
3是输入引脚。

当输入电压施加在引脚3上时，内部电路中的
固定电压源(Vref)和外部电阻器(R1)组成一个电流源。

通过调
整电阻R1的阻值，可以改变输入引脚和输出引脚之间的差值，从而实现可调的输出电压。

这个电压差值被放大并传递到输出引脚，最终形成稳定的输出电压。

为了确保稳定的输出电压，LM317内部还包含了一个差动放
大器和一个功率晶体管。

差动放大器负责放大输入引脚和输出引脚之间的差值，以控制功率晶体管的工作。

功率晶体管则用于调整输出电压，以使其保持在预设值附近。

LM317的原理非常简单，通过调整输入电压和阻值来控制输
出电压。

它具有稳定的特性，并且非常适合用于需要可调电压的电子设备中。

一个简单电路就能制作出毫欧表该方法使用电压基准IC作为受控恒流源的输入级。

于是我快速翻了下我的旧元件箱，发现了一些LM317可调稳压器，这类IC可以在其VOUT和VADJ端子之间提供1.25V电压，用这个恒定电压就可以解决恒流问题。

另一个需要解决的问题是恒流源的输出电压范围。

我调试的那个电路采用3.3V供电，因此必须将这个电压限制为3.3V。

LM317配置为一个恒流源，如果其输出电阻太高，那么它提供的输出电压就与输入电压相等。

因为我想使用工作台电源或9V电池，这个电压会烧掉板上的任何3.3V逻辑。

理想情况下，我希望将电压限制为1.5V。

因此，我想到了图1中的配置。

图1：使用稳压器IC和一些电阻器制作自己的毫欧表。

IC1用于控制NPN达林顿晶体管Q1的基极，它可以对所选电阻两端的电压进行稳压，从而形成一个恒流源。

这个电流源会根据电路中所选发射极电阻，而提供10mA或100mA电流。

使用S1的目的是延长电池寿命。

可以在测试点A和B之间加一个电阻性负载，然后使用DVM（数字电压表）测量电阻两端的电压，以此校准电流源。

我使用5Ω和10Ω电阻，将一个S2位置设置为10mA，将另一个设置为100mA。

要测量小电阻，可以将测试点A和B连接到该电阻的两端。

将DVM设置在毫伏范围。

DVM所读到的电压与待测电阻成比例。

如果你按照建议来校准电路的话，则100mA范围的读数为10Ω/V，10mA范围的读数为100Ω/V。

要跟踪PCB短路的情况，可以将这个装置的测试点A和B连接到可疑短路信号的两端。

将一个DVM探针连接到测试点A，然后使用另一个来检测电路。

如果一根走线上的电压恒定，那么就表明其上没有电流流过，也即短路不是由这根走线所引起。

在低读数走线上寻找高读数，在高读数走线上寻找低读数，就可以找出短路源头。

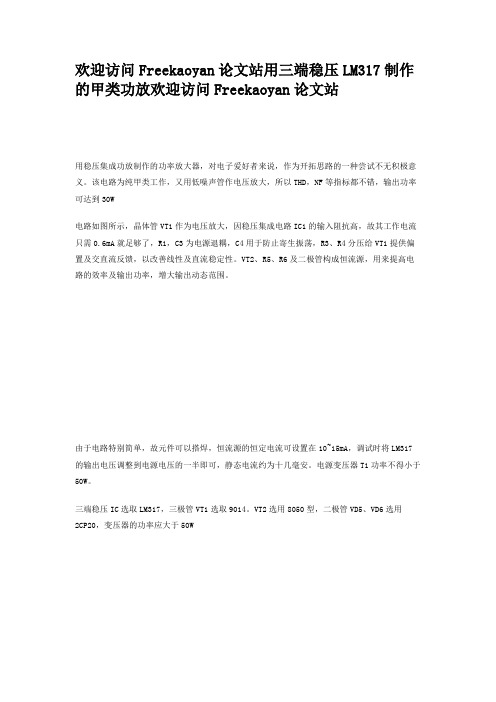

欢迎访问Freekaoyan论文站用三端稳压LM317制作的甲类功放欢迎访问Freekaoyan论文站
用稳压集成功放制作的功率放大器，对电子爱好者来说，作为开拓思路的一种尝试不无积极意义。

该电路为纯甲类工作，又用低噪声管作电压放大，所以THD，NF等指标都不错，输出功率可达到30W
电路如图所示，晶体管VT1作为电压放大，因稳压集成电路IC1的输入阻抗高，故其工作电流只需0.6mA就足够了，R1，C3为电源退耦，C4用于防止寄生振荡，R3、R4分压给VT1提供偏置及交直流反馈，以改善线性及直流稳定性。

VT2、R5、R6及二极管构成恒流源，用来提高电路的效率及输出功率，增大输出动态范围。

由于电路特别简单，故元件可以搭焊，恒流源的恒定电流可设置在10~15mA，调试时将LM317的输出电压调整到电源电压的一半即可，静态电流约为十几毫安。

电源变压器T1功率不得小于50W。

三端稳压IC选取LM317，三极管VT1选取9014。

VT2选用8050型，二极管VD5、VD6选用
2CP20，变压器的功率应大于50W。

LM317可调稳压直流电源电路分析一、电路原理图LM317可调直流稳压电源，采用FR-4万能板和进口ST电源集成芯片LM317设计而成，不仅具有固定式三端稳压电路的最简单形式，又具备输出可调电压（1.25-12V）的特点，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高、芯片内部具有过热、过流、短路保护电路等优点，适合课程设计、毕业设计等，原理图如下：二、电路工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：直流稳压电源的原理框图和波形变换图1、降压部分电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。

变压器的变比由变压器的副边按比例确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。

2、整流部分该设计采用单相桥式整流电路。

其由四只二极管组成，其构成原则就是保证在变压器副边电压u的整个周期内，负载上的电压和电流方向始终不变。

3、滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。

可利用电容的“通交流，隔直流”的特性，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。

电容滤波电路是最常见也是最简单的滤波电路，在整流电路的输出端(即负载电阻两端)并联一个电容即构成电容滤波电路。

滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。

电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。

如果将两个滤波电容相连接，且连接点接地，就可同时得到输出电压平滑的正负电源。

4、稳压电路稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有很大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

LM317可调式三端稳压电源能够连续输出可调的直流电压。

lm317恒流源电路图lm317恒流源电路图图１、图２分别是用７８××和ＬＭ３１７构成的恒流充电电路，两种电路构成形式一致。

对于图１的电路，输出电流Ｉｏ＝Ｖｘｘ／Ｒ＋ＩQ，式中Ｖｘｘ是标称输出电压，ＩQ是从ＧＮＤ端流出的电流，通常ＩQ≤５ｍＡ。

当ＶＩ、Ｖｘｘ及环境温度变化时，ＩＱ的变化较大，被充电电池电压变化也会引起ＩQ的变化。

ＩQ是Ｉｏ的一部分，要流过电池，ＩQ的值与Ｉｏ相比不可忽略，因而这种电路的恒流效果比较差。

对于图２的电路，输出电流Ｉｏ＝ＶREF／Ｒ＋ＩADJ，式中ＶREF是基准电压，为１．２５Ｖ，ＩADJ是从调整端ＡＤＪ流出的电流，通常ＩADJ≤５０μＡ。

虽然ＩADJ也随ＶI及环境条件的变化而变化，且也是Ｉｏ的一部分，但由于ＩADJ仅为７８××的ＩQ的１％，与Ｉｏ相比，ＩQ可以忽略。

可见ＬＭ３１７的恒流效果较好。

对可充电电池进行恒流充电，用三端稳压集成电路构成恒流充电电路具有元件易购、电路简单的特点。

有些读者在设计电路时采用７８××稳压块，如《电子报》２００１年第２期第十一版刊登的《简单可靠的恒流充电器》及今年第６期第十版的《恒流充电器的改进》一文，均采用７８０５。

７８××虽然可接成恒流电路，但恒流效果不如ＬＭ３１７，前者是固定输出稳压ＩＣ，后者是可调输出稳压ＩＣ，两种芯片的售价又相近，采用ＬＭ３１７才是更为合理的改进。

ＬＭ３１７采用Ｔ０－３金属气密封装的耗散功率为２０Ｗ，采用ＴＯ－２２０塑封结构的耗散功率为１５Ｗ，负载电流均可达１．５Ａ，使用时需配适当面积的散热器。

由于ＬＭ３１７的ＶREF＝１．２５Ｖ，其最小压差为３Ｖ，因此输入电压ＶI达４．２５Ｖ就能正常工作。

但应注意输出电流Ｉｏ调得较大时，输入电压ＶI的范围将减小，超出范围会进入安全保护区工作状态，使用时可从图３的安全工作区保护曲线上查明输入—输出压差（ＶI－Ｖｏ）的范围。

lm317 恒流源
YW-UTC317完美替换LM317。

IC网络超市-第一价值网
LM317 恒流电路：IN脚接输入电压正，OUT脚接一个电阻后为恒流输出，ADJ脚直接接到恒流输出，就是OUT脚的电阻的另一端，负载正接在这里，因为LM317里面有基准的1.25V电压，这个电压在317里面有稳压措施，所以会一直保持不变，这个电压就在电阻的两端（OUT脚与ADJ脚），电阻值是定的，电压也是定的，流过电阻的电流就是恒定不变的。

恒流值=1.25V/电阻（欧姆）
涉及的器件有如下几种：
（1）LM317稳压块，电子市场有售，2￥一个；
（2）10欧姆电阻1个，功率最好在1W之上，不超过1￥一个；
（3）高亮度LED灯20个，一般不超过0.5￥一个；
（4）PCB试验板一块，一般不超过3￥一块；
（5）100欧姆电阻4个，功率最好在1W之上，不超过1￥一个；
建议按照上述电路焊接，其电路原理是LM317和10欧姆构成一个125mA的恒流源，流过四组LED 灯和100电阻，平均每个LED灯的电流在20mA，为LED工作典型值。

100欧姆电阻是防止有LED损坏后，降低对该LED灯组上的电压变化值（及电流），注意输入电压不能太小了，建议为12v。

LM317可调稳压器介绍及应用（详解）LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

通常 LM317 不需要外接电容，除非输入滤波电容到 LM317 输入端的连线超过 6 英寸（约 15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM317能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

特性简介可调整输出电压低到1.2V。

保证1.5A 输出电流。

典型线性调整率0.01%。

典型负载调整率0.1%。

80dB 纹波抑制比。

输出短路保护。

过流、过热保护。

调整管安全工作区保护。

多数工程师都知道：他们可以使用某种廉价的三端子可调稳压器，比如Fairchild Semiconductor 公司的LM317，把它作为仅提供某个必要电压值（如36V或3V）的可调稳压器。

但是，如果不采用其它方法，那么该值无法低于1.25V。

这些器件的内部参考电压为1.25V，并且如果不使用电位偏置，那么它们的输出电压也无法低于该值。

解决这个问题的一个办法是使用基于两只二极管的参考电压源（参考文献2）。

该方法适合于1.2V~15V，或电压更高的稳压器，但它不适合于超低压固定稳压器或可调稳压器。

它采用的两只1N4001二极管不提供必要的1.2V电位偏置，并且具有额外的约为2.5 mV/K的温度不稳定性（参考文献3）。

因此，输出电压的额外温度漂移约为100 mV；如果把温度调至20℃（典型室内情况），则它大于1.5V输出电压的6%，等于1V输出电压的10%。
