《园林制图》考试试卷A一、名词解释：（2分╳5=10分）1、灭点：2、竖式图纸3、轴间角：4、基透视5、全透视：二、填空题：（2分╳5=10分）1、三面投影体系中点的投影规律为、、。
2、两直线的相对位置可分为、、。
3、字体高度（用h表示）的工程尺寸系列为：1.8、、、、、、、 mm等八种，字体高度代表字体的号数。
4、投影分为、两种，其中投影又分为、两种。
5、园林设计时分区有两种，一是按分区，一是按分区。
三、选择题：（1分╳10=10分）1、A0图纸幅面是A4图纸幅面的。
（）（a）4倍；（b）8倍；（c）16倍；（d）32倍。
2、三面投影体系中，下列叙述不正确的是。
（）（a）H面绕x轴向下转90o；（b）V面不动；（c）H面绕Z轴向右转90o；（d）W面绕Z轴向右转90o。
3、能反映出物体左右前后方位的视图是。
（）（a）左视图；（b）俯视图；（c）主视图；（d）后视图。
4、点A的y坐标为0，其空间位置在。
（）（a）原点处；（b）Z轴上；（c）V面上；（d）H面上。
5、已知a'b'倾斜于ox，ab//ox，则AB直线为。
（）（a）水平线；（b）正平线；（c）侧垂线；（d）一般位置线。
6、能用直角三角形法求一般位置直线实长的一组已知条件是。
（）（a）ab，b'；（b）ab,a'b'；（c）ab，a'；（d）a'b'，a。
7、一条正平线与一条一般位置直线垂直，这两直线投影互相垂直的是。
（）（a）V面投影；（b）H面投影；（c）W面投影；（d）V、H面投影。
8、在一般位置平面P内取一直线AB，若a'b'//ox轴，则AB直线是。
（）（a）水平线；（b）正平线；（c）侧平线；（d）侧垂线。
9、下列几组两平面相交，其交线为水平线的是。
（）（a）正垂面与侧垂面；（b）水平面与一般位置平面；（c）侧平面与一般位置平面；（d）侧垂面与一般位置平面。
园林工程制图习题集答案【篇一：2012园林工程制图复习题】>一、名词解释：1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中，分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图。
2、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定位置，并编号。
3、园林绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求的图样，是种植施工、定点放线的主要依据4、视角：5、轴向变形系数：一直线与轴测投影面倾斜，其投影长度与实际长度之比。
6、剖面图：假想用一平行于某投影面的平面，沿着形体的对称平面或中心线将其剖开，移去观察者与剖切平面之间的部分，将剩余部分向该投影面进行投影所得到的图形。
7、视线法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方法，又称为建筑师法。
8、园林工程施工图：根据园林设计的结果绘制出的施工图，主要用于表达园林工程设计意图，说明工程施工要求与做法，为工程编制预算、施工放线及施工组织规划提供依据。
9、轴向投影图：将形体连同形体上三个互相垂直的坐标轴一起投影到一个投影面上所得到的能同时反映形体三个方向面的投影图。
10、真高线：点在画面上，点的投影高度等于点的真实高度的线。
11、鸟瞰图：在透视图中，视高高于形体高度，能反映大范围景观的透视图。
12、直角定理：空间两直线垂直，如果其中一条直线与投影面平行，那么它们的投影也互相垂直。
二、填空题：1、工程图纸中的汉字，宜采用成。
（长仿宋体，黑体）2、尺寸线应用绘制，应与被标注长度出，（细实线，平行，尺寸界线，中心线和任何图线）3、索引符号的圆及直径均应以绘制，圆的直径为 mm。
（细实线，10 mm。
）4、常用的断面图有：。
（移出断面，中断断面，重合断面）图，效果较好。
（正等测，正二测）6、垂直于基面的直线透视为直线透视为，其基透视为。
（直线，点；直线，点）7、园林建筑施工图包括和。
园林制图[单项选择题]1、在轴测投影图中，当圆的外切正方形变成平行四边形时，圆变成椭圆，一般采用（）求作。
A.四心圆法B.八点法C.建筑师法D.两点法参考答案：B[单项选择题]2、正立面上曲线多，形状复杂的形体，一般选用（）容易作图。
A.正等测B.正二测C.水平斜轴测D.正面斜轴测参考答案：D[单项选择题]3、上行平面和下行平面的主要区别在于（）A.在各个面上的投影符号顺序相同B.在各个面上的投影符号顺序是否相同C.在各个面上的投影符号顺序相反D.平面是否向上或向下倾斜参考答案：B[单项选择题]4、定位轴线圆的直径应为为（）mm。
A.6B.8C.10D.8～10参考答案：D[单项选择题]5、图样轮廓线以外的尺寸线，平行排列的尺寸线间距宜为（）mm，并应保持一致。
A.15B.10C.7D.7～10参考答案：D[单项选择题]6、标高符号应用等腰直角三角形绘制，以米为单位，注写到小数点后第（）位。
A.第一位B.第二位C.第三位D.第四位参考答案：C[单项选择题]7、相交直线与交错直线的主要区别在于（）A.交点连线是否垂直于相应轴线B.两直线是否异面C.两直线是否平行D.有无交点参考答案：A[单项选择题]8、索引符号的圆内直径应以（）绘制。
A.粗实线B.中粗实线C.细实线D.点划线参考答案：C[单项选择题]9、定位轴线应用（）绘制。
A.点划线B.细点划线C.细实线D.虚线参考答案：B[单项选择题]10、轴测图是应用（）原理绘制的。
A.平行投影B.中心投影C.正投影D.斜投影参考答案：A[单项选择题]11、图样轮廓线以外的尺寸线，距图样最外轮廓线间的距离不宜小于（）mm。
A.15B.10C.8D.7参考答案：B[单项选择题]12、索引符号的圆应以（）绘制。
A.实线B.粗实线C.细实线D.虚线E.点划线参考答案：C[单项选择题]13、只有当视点在（）范围内，视觉效果才最好。
A.30°～40°B.20°～37°C.（1.5～2.0）BD.BE.B的1/3处F.B的中间1/3参考答案：E[单项选择题]14、尺寸起止符号，一般用中粗实线绘制，其倾斜方向应与尺寸界线成顺时针（）角。
《园林制图》试卷A一、选择题（单选15个，每题1分；多选5个，每题2分）1.投影法的分类，一般可以分为四类：中心投影法、平行投影发、斜角投影法、直角投影法其中斜角投影法和直角投影法又属于（）。
A.中心投影法B.正投影法C.平行投影法D.斜轴测画法2.中心投影法，投射中心、物体、投影面三者之间的相对距离对投影的大小有（）影响。
A.近小远大，度量性较差B.近大远小，度量性较差C.近大远小，大量性较好D.减小远大，度量性较好3.画底稿时，首先画图形的主要轮廓线，其次由大到小，由外到里，由整体到局部，画出图形的所有轮廓线。
还有很多的注意事项，其中包括（）oA,画底稿的铅笔用2H或3H,所有的线应轻而细，不可反复描绘，能看清就可以了。
B,加深粗实线的铅笔用HB或B、2B,加深细实线的铅笔用H或HB,加深圆弧时所用的铅芯，应比加深同类直线所用的铅芯软一号。
C,修正时，如果是铅笔加深图，可用擦图片配合橡皮进行，尽量缩小擦拭的面积，以免损坏图纸。
D.ABC4,正投影的基本性质是（）oA.不变性、积聚性、重影性、类似性B.可变性、积聚性、重影性、类似性C.可变性、积聚性、非重影性、类似性D.不变性、非积聚性、重影性、类似性5.三面投影图作图方法与步骤（）。
①画图时，必须尽可能使形体的表面平行于投影面，然后进行投影。
②画影图，光定位。
③根据投影关系作图。
A.①③②B.①②③C.③②①D.②①③6.下列说法正确的是（）。
A,若一个平面内的相交二直线与另一个平面内的相交二直线对应平行，则此两平面平行。
这是两平面平行的作图依据。
B.两面平行的作图问题有：判别两己知平面是否相互平行；过一点作一平面与已知平面平行；已知两平面平行，完成其中一平面的投影。
C,若相交两直线对应平行于属于另一平面的相交两直线，则此两平面平行D.BC7.一套施工图，一般分为建施、结施、（）。
A.图纸目录B.设计总说明C.设备施工图D.简单图纸8.下列建筑物中，属于民用建筑的是（）。
《园林制图》复习题及参考答案一、名词解释：1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中，分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图2、直角投影定理：两直线相交或交叉成直角，其中有一条直线与某一投影面平行，则此直角在该投影面上的投影仍为直角3、截交线：立体表面被平面截切而产生的交线4、轴向伸缩系数：一直线与投影面倾斜，它的投影长度与实际长度之比5、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定位置，并编号6、绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求的图样，是种植施工、定点放线的主要依据7、视线迹点法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方法，又称为建筑师法8、最大斜度线：在平面上对投影面倾斜角度最大的直线9、剖面图：假想用一平行于某一投影面的平面将形体截开，移去观察者与平面之间部分，将剩余部分向该投影面进行投影所得到的图形10、同坡屋面：屋顶檐口的高度处在同一水平面上，各个坡面的水平倾角又相同的屋面11、视角：人观察物体的外部轮廓所形成的水平视线的夹角12、风向玫瑰图：根据当地多年的风向资料，将全年中各个不同风向的天数用一定比例绘在十六方位线上，然后用实线连接成多边形而形成的图形13、园林工程施工图：用于指导园林工程施工的一套图纸，采用投影方法，并按照国家标准及《公园绿地设计规划》规定，详尽准确清晰地表示出工程区域范围内总体设计及各项工程设计内容施工要求和施工作风等内容14、相贯线：相交两立体的表面共有的分界线15、双曲抛物面：一直母线沿两交叉直导线连续运动，并始终平行于一导平面所形成的轨迹16、园林总体规划设计图：它表明一个征用地区域范围的总体综合设计的内容，是表现工程总体布局的图样，为施工放线、土方施工及编制规划的依据17、鸟瞰图：作透视图时，当视高选择较高时，使画面的表现范围更加开阔，如表现群体建筑或大范围的景观，所绘出的透视图18、真高线：点在画面上，点的透视高度等于点的空间高度的线19、轮廓线：表示曲面立体范围的外型线20、素线：形成曲面的直线或曲线称为母线，母线在曲面上的任何位置线称为素线21、透视图：假想在物体和观察者之间放置一个透明的平面，然后把看到的物体的轮廓描绘在该平面上，这样就得到了空间物体的一平面图像，该图像称为透视图22、量点法：作透视图时，在视平线上以原有的灭点为基准，直接量取sf=FF1而求得的辅助线灭点即为量点，利用量点作透视图的方法23、轴测投影图：是应用平行投影原理，用一组平行投影线将物体连同三个坐标轴一起投在一个投影面上所得到的能同时物体三个方向面的投影图24、换面法：对于一些不具有特殊位置的几何元素，需要通过作辅助投影面，使其对于新的投影体系具有特殊位置关系，便于解题的方法。
园林制图试题及答案《园林制图》分为几何体平面图制图、园林工程制图、AutoCAD辅助园林工程制图3个项目16个任务：每个项目通过项目导入、主要任务、项目小结、项目测试四部分组织内容，每一个任务包括任务目标、任务准备、任务实施三方面内容。
项目1主要任务有：绘制标准图框、绘制几何体的三面投影图、按比例绘制几何体的三面投影图、绘制几何体轴测图；项目2主要任务有：绘制园林植物种植设计施工图、园林竖向设计图、园路园桥设计施工图、园林建筑平立剖面图、园林工程设计施工图；项目3主要任务有：AutoCAD绘制园林小品的三面投影图、园路园桥设计施工图、园林建筑平立剖面图、园林竖向设计图、园林植物种植图、园林工程图和AutoCAD图形输出。
姓名： [填空题] *_________________________________班级： [填空题] *_________________________________1.园林建筑工程制图中主要可见轮廓线应用（）绘制。
(单选题) [单选题] *A、粗实线(正确答案)B、中实线C、细实线D、虚线2.图样的比例的符号为“：”，比例应以（）表示。
(单选题) [单选题] *A、黑体字B、汉字C、仿宋体D、阿拉伯数字(正确答案)3.在薄板板面标注板厚尺寸时，应在厚度数字前加厚符号（）。
(单选题) [单选题] *A、“G”B、“R”C、“f”C、“f”D、“t”(正确答案)4.尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离不开图样轮廓线不小于2mm，另一端宜超出尺寸线（）。
(单选题) [单选题] *A、2~3mm(正确答案)B、2mmC、3mmD、3~4mm5.标注球的半径尺寸时，应在尺寸数字前加注符号“（）”。
(单选题) [单选题] *A、RB、SC、ΦD、SR(正确答案)6.直线(或平面图形)平行于投影面，其投影反映实长(或平面实形)是属于正投影的基本特性的（）。
(单选题) [单选题] *A、实形性(正确答案)B、相仿性C、从属性D、积聚性7.直线(或平面图形)垂直于投影面，其投影积聚为一点(或一直线)是属于正投影的基本特性的（）。
园林工程制图考试題选择题（20小题）1、 图样及说明中的汉字宜采用（）字体A. 楷体B. 宋体C. 仿宋D. 长仿宋体2、 图样上的尺寸包括（）A. 尺寸界线、尺寸线、尺寸起止符号和尺寸数字B. 尺寸标注、尺寸号、尺寸数和尺寸横线C. 尺寸符号、尺寸图线、尺寸界线和尺寸数D. 尺寸起止符号、尺寸界线、尺寸线和尺寸数3、 标注球的半径和直径尺寸时，应分别在尺寸数字前加注符号（）A.S 和 RB.SR 和 SC.S 和©D.SR 和 S ©4、 椭圆的画法有两种，分别是（）A.长轴和短轴法B. 四心圆法和短轴法C.同心圆法和四心圆法D.同心法和四心圆法5、 产生投影必须具备的三个条件（）A.射线、影面和物体B. 射线、投影面和物体C.投射线、投影面和物体D.射线、影面和空间几何形体6下面哪种是混凝土的图例（）7、 剖切符号的编号宜采用阿拉伯数字，按（）顺序连续编排A.从左到右，从下到上B. 从左到右，从上到下C.从右到左，从下到上D. 从右到左，从上到下8、 在半剖面图中应画出（）A.对称线B.平行线C.中心线D. 对称符号9、 在正等轴测图中，理论上轴间角为（），轴向伸缩系数为（）A.60 °，1B.90 °，0,。
67C.120 °，0.82D.120 °，110、 标高投影是一种标注高度数值的单面正投影， 标高的单位为（），在图中（） 注明A.厘米，必须B.分米，需要C.米，要D. 米，不需C. D.11、直线的坡度是指直线上任意两点间高差与其水平距离之比，坡度与平距的关系是（）17、下面图例中表示缀花草皮的是（）20、风玫瑰图是表示该地区风向情况的示意图，分为（）个方向；方位线用（） 线表示A.16,;细实线B.8 ;粗实线C.8 ;细虚线D.18;粗虚线二、填空题（共10空）1、投影法一般分为中心投影法和平行投影法。
A.平行B. 倒数C. 12、坡度比例尺用（）表示A.平行的实线B.C.平行一粗一细的双实线D. 13、 透视图的优点（）A.绘制复杂，视觉好B.C.实际景物感觉不强D. 14、 直线透视的作图方法（）A.视线法、建筑师法B.C.建筑师法、量点法D. 15、 鸟瞰图的画法（）A. —点透视网格法和两点透视网格法 C.透视法和视线法 D. 16、 树木的立面表现的两种类型（）A.轮廓型、枝叶型B.C.带装饰性的图案型、写实型D. 交叉 D. 相等平行虚的双线平行一粗一细的实线反映实际尺寸立体感强，形象生动逼真视线法、量点法和距点法视线法，量点法和一点透视网格法 B.网格法和透视法 距点法和网格法 写实型、分枝型 质感型、枝叶型A.18、 园林建筑设计的步骤包括（）A.设计、技术和施工B.C.方案设计、技术设计和施工设计 19、 标高符号用（）图形来表示A.三角形B.倒三角形C. 方案、设计和技术D.初步设计、环境设计和施工等腰直角三角形 D.直角三角形2. 尺寸标注由尺寸线、尺寸界线、起止符号、尺寸数字。
《园林制图》复习题及参考答案一、名词解释：1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中，分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图2、直角投影定理：两直线相交或交叉成直角，其中有一条直线与某一投影面平行，则此直角在该投影面上的投影仍为直角3、截交线：立体表面被平面截切而产生的交线4、轴向伸缩系数：一直线与投影面倾斜，它的投影长度与实际长度之比5、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定位置，并编号6、绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求的图样，是种植施工、定点放线的主要依据7、视线迹点法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方法，又称为建筑师法8、最大斜度线：在平面上对投影面倾斜角度最大的直线9、剖面图：假想用一平行于某一投影面的平面将形体截开，移去观察者与平面之间部分，将剩余部分向该投影面进行投影所得到的图形10、同坡屋面：屋顶檐口的高度处在同一水平面上，各个坡面的水平倾角又相同的屋面11、视角：人观察物体的外部轮廓所形成的水平视线的夹角12、风向玫瑰图：根据当地多年的风向资料，将全年中各个不同风向的天数用一定比例绘在十六方位线上，然后用实线连接成多边形而形成的图形13、园林工程施工图：用于指导园林工程施工的一套图纸，采用投影方法，并按照国家标准及《公园绿地设计规划》规定，详尽准确清晰地表示出工程区域范围内总体设计及各项工程设计内容施工要求和施工作风等内容14、相贯线：相交两立体的表面共有的分界线15、双曲抛物面：一直母线沿两交叉直导线连续运动，并始终平行于一导平面所形成的轨迹16、园林总体规划设计图：它表明一个征用地区域范围的总体综合设计的内容，是表现工程总体布局的图样，为施工放线、土方施工及编制规划的依据17、鸟瞰图：作透视图时，当视高选择较高时，使画面的表现范围更加开阔，如表现群体建筑或大范围的景观，所绘出的透视图18、真高线：点在画面上，点的透视高度等于点的空间高度的线19、轮廓线：表示曲面立体范围的外型线20、素线：形成曲面的直线或曲线称为母线，母线在曲面上的任何位置线称为素线21、透视图：假想在物体和观察者之间放置一个透明的平面，然后把看到的物体的轮廓描绘在该平面上，这样就得到了空间物体的一平面图像，该图像称为透视图22、量点法：作透视图时，在视平线上以原有的灭点为基准，直接量取sf=FF1而求得的辅助线灭点即为量点，利用量点作透视图的方法23、轴测投影图：是应用平行投影原理，用一组平行投影线将物体连同三个坐标轴一起投在一个投影面上所得到的能同时物体三个方向面的投影图24、换面法：对于一些不具有特殊位置的几何元素，需要通过作辅助投影面，使其对于新的投影体系具有特殊位置关系，便于解题的方法。

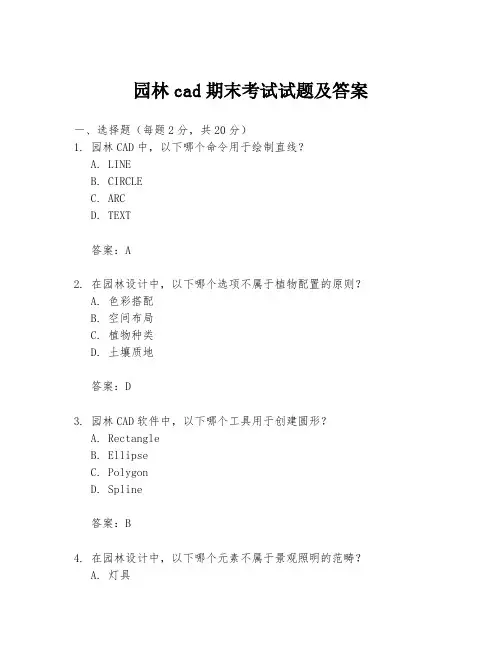

园林cad期末考试试题及答案一、选择题（每题2分，共20分）1. 园林CAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. TEXT答案：A2. 在园林设计中，以下哪个选项不属于植物配置的原则？A. 色彩搭配B. 空间布局C. 植物种类D. 土壤质地答案：D3. 园林CAD软件中，以下哪个工具用于创建圆形？A. RectangleB. EllipseC. PolygonD. Spline答案：B4. 在园林设计中，以下哪个元素不属于景观照明的范畴？A. 灯具B. 灯光效果C. 植物配置D. 照明布局答案：C5. 园林CAD中，以下哪个命令用于绘制弧线？A. ARCB. LINEC. CIRCLED. TEXT答案：A6. 在园林设计中，以下哪个选项不是水景设计的功能？A. 观赏B. 净化空气C. 增加湿度D. 隔音答案：D7. 园林CAD软件中，以下哪个工具用于创建多边形？A. RectangleB. EllipseC. PolygonD. Spline答案：C8. 在园林设计中，以下哪个元素不属于硬景设计？A. 铺装B. 座椅C. 树木D. 灯具答案：C9. 园林CAD中，以下哪个命令用于添加文字？A. LINEB. CIRCLEC. ARCD. TEXT答案：D10. 在园林设计中，以下哪个选项不是园林设计的原则？A. 功能分区B. 空间布局C. 色彩搭配D. 植物种类答案：D二、简答题（每题10分，共30分）1. 简述园林CAD在园林设计中的应用及其重要性。
答案：园林CAD在园林设计中的应用包括绘制设计图纸、模拟景观效果、进行空间分析等。
其重要性体现在提高设计效率、精确表达设计意图、便于修改和优化设计等方面。
2. 描述园林设计中植物配置的原则和方法。
答案：植物配置的原则包括色彩搭配、空间布局、植物种类的多样性和季节变化等。
方法包括考虑植物的生长习性、光照、水分等环境因素，以及植物的观赏价值和生态功能。
园林制图期末试题及答案一、简答题（共10题，每题2分，共20分）1. 请简述园林制图的步骤和流程。
园林制图的步骤和流程主要包括：规划定位，概念设计，草图绘制，详图设计和成果呈现。
首先进行规划定位，确定园林的定位、功能和设计理念；其次进行概念设计，明确园林的整体布局和主题；然后将设计意念转化为草图，形成初步设计方案；接着进行详图设计，包括各个功能区的具体设计和材料选择；最后将设计成果以报告、手绘图或电子文件的方式进行呈现。
2. 请说明园林制图中常用的比例尺。
园林制图中常用的比例尺主要有1:200、1:500、1:1000、1:2000等。
根据具体情况和图纸的大小，选择合适的比例尺进行绘制。
较小的比例尺适合绘制整体布局图，较大的比例尺适合绘制详细图纸。
3. 园林制图中的平面图和立面图有何不同？平面图是园林制图中的一种，用于展示园林的整体布局和功能区的关系，通常是从俯视角度进行绘制。
立面图则是从垂直方向上观察园林的外立面，主要用于展现建筑物、景观元素等的立体效果。
平面图注重园林的平面布局，而立面图注重展示园林的立体效果。
4. 什么是园林制图中的标高？标高是指园林设计中用于表达地形高度差异的一种方法。
通过标高，可以清晰地展示园林地块内各个区域的高低不同，便于设计师进行景观布局和地形调整。
5. 请简述园林制图中的主要符号和图例。
园林制图中使用各种符号和图例来表示不同的景观元素和设施。
主要的符号包括：树木、植物、建筑物、水域等。
图例则是对这些符号进行统一的整理和说明，以便读者能够准确理解图纸中所表示的含义。
6. 园林制图中的颜色运用有何规定？园林制图中的颜色运用需要遵循一定的规定。
一般来说，草图和概念设计时可以采用丰富的色彩表达创意；而在详图设计中，需要遵循颜色规范，常用的颜色包括绿色代表植物、黄色代表瓷砖或石材、蓝色代表水域等。
7. 请简要说明园林制图中常用的制图软件。
园林制图中常用的制图软件有AutoCAD、SketchUp、Photoshop等。
