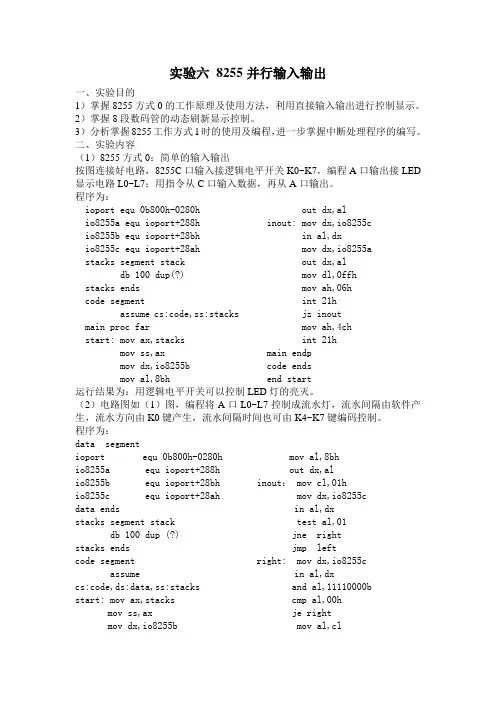

实验六8255并行输入输出一、实验目的1）掌握8255方式0的工作原理及使用方法，利用直接输入输出进行控制显示。
2）掌握8段数码管的动态刷新显示控制。
3）分析掌握8255工作方式1时的使用及编程，进一步掌握中断处理程序的编写。
二、实验内容（1）8255方式0：简单的输入输出按图连接好电路，8255C口输入接逻辑电平开关K0~K7，编程A口输出接LED 显示电路L0~L7；用指令从C口输入数据，再从A口输出。
程序为：ioport equ 0b800h-0280hio8255a equ ioport+288hio8255b equ ioport+28bhio8255c equ ioport+28ahstacks segment stackdb 100 dup(?)stacks endscode segmentassume cs:code,ss:stacks main proc farstart: mov ax,stacksmov ss,axmov dx,io8255bmov al,8bh out dx,al inout: mov dx,io8255c in al,dxmov dx,io8255a out dx,almov dl,0ffhmov ah,06hint 21hjz inoutmov ah,4chint 21hmain endpcode endsend start运行结果为：用逻辑电平开关可以控制LED灯的亮灭。
（2）电路图如（1）图，编程将A口L0~L7控制成流水灯，流水间隔由软件产生，流水方向由K0键产生，流水间隔时间也可由K4~K7键编码控制。
程序为：data segmentioport equ 0b800h-0280h io8255a equ ioport+288h io8255b equ ioport+28bh io8255c equ ioport+28ah data endsstacks segment stackdb 100 dup (?)stacks endscode segmentassumecs:code,ds:data,ss:stacks start: mov ax,stacksmov ss,axmov dx,io8255bmov al,8bhout dx,alinout： mov cl,01hmov dx,io8255cin al,dxtest al,01jne rightjmp leftright: mov dx,io8255cin al,dxand al,11110000b cmp al,00h je rightmov al,clcall delay1 rol cl,1 mov dx,io8255c in al,dx test al,01 jne right jmp left left: mov dx,io8255c in al,dx and al,11110000b cmp al,00h je left mov al,cl call delay1 ror cl,1 mov dx,io8255c in al,dx test al,01 jne right jmp left delay1 proc near mov dx,io8255aout dx,alcall delaymov al,0out dx,alcall delayretdelay1 endpdelay proc near push cxpush bxmov bx,0fffhcc: mov cx,0ffffhccc: loop cccdec bxjnz ccpop bxpop cxretdelay endpcode endsend start运行结果为：K0控制流水方向，K4~K7为0000时停止，0001时为1秒。

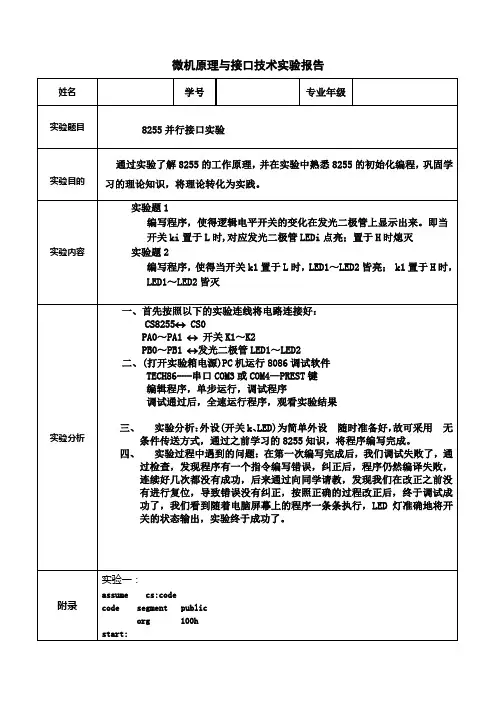

《微型计算机接口技术》实验报告实验名称：可编程并行接口芯片8255应用（8255方式1、查询输出）姓名学号：班级：日期：广东外语外贸大学信息科学技术学院一、实验目的掌握8255方式1查询输入、输出时的使用及编程二、实验内容1、按照图示连接硬件（注意图中大多数线试验箱已经连好，只连接需要用户连接的部分，预习，参考PPT）2、编程：每按一次单脉冲按钮，ACK信号有效，8255内部输出准备好状态有效（INTR）,查询输出一次数据，点亮、熄灭相应的发光二极管。

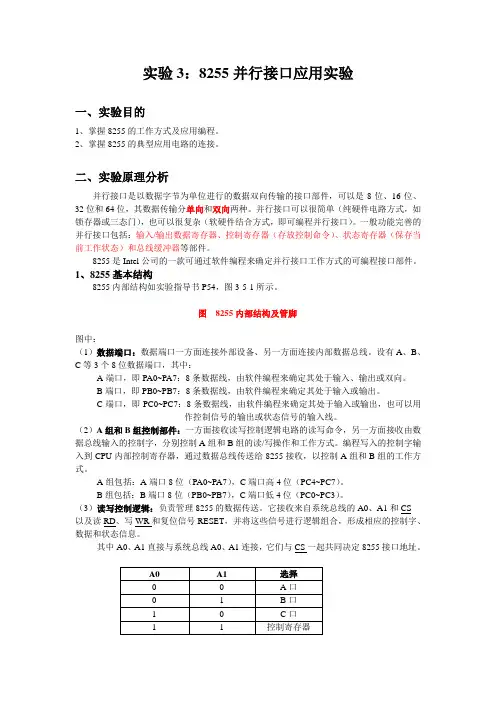

三、实验原理（8255方式1输出：结合结构图、时序图、状态字描述）8255是一片可编程并行I/O接口芯片，每片8255有两个8位的并行口（PA，PB）和两个4位并行口（PC的高、低四位），其中PA口可工作于方式0，1，2。
PB口工作于方式0，1。
PC口仅能工作于方式0。
在方式1中，将8255的三个端口分为了A、B两组，PA、PB两个口仍作为数据输入/输出口，而PC口则作为两部分，分别作为PA、PB口的联络信号。
8255A 方式1 A口输出过程由CPU响应中断开始，在中断中用OUT指令通过8255A 向外设输出数据，发出WR 信号；WR上升沿清除INTRA 中断请求信号，且使OBFA =“L”（有效），通知外设取数；当外设接受数据后，发出ACKA 应答信号，一方面使OBFA=“H”（无效），另一方面在ACKA信号的上升沿使INTRA=“H”（有效），以此向CPU发出新的中断请求，开始下一轮输出。
四、硬件设计及方案论证（完整图的信号线连接及作用：数据、地址、控制及外设线）硬件设计如图，其中：1.8255芯片中的数据总线D0—D7是和CPU的数据线直接相连的，从而CPU可以向8255发送命令、数据和8255芯片也可以向CPU发送状态、数据等等。
2.8255芯片中的A0和A1也是与CPU的地址总线直接相连，并且在控制字在以下几种情况有不同的设置，若A1A0= 00时，8255芯片中的PA口被选中，若A1A0=01时，8255芯片中的PB口被选中，若A1A0=10时，8255芯片中的PC口被选中，若A1A0=11时，则8255芯片的控制口被选中。

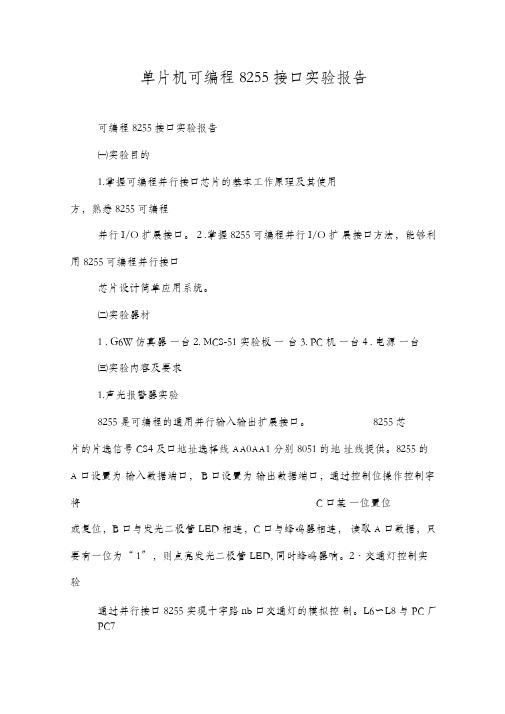

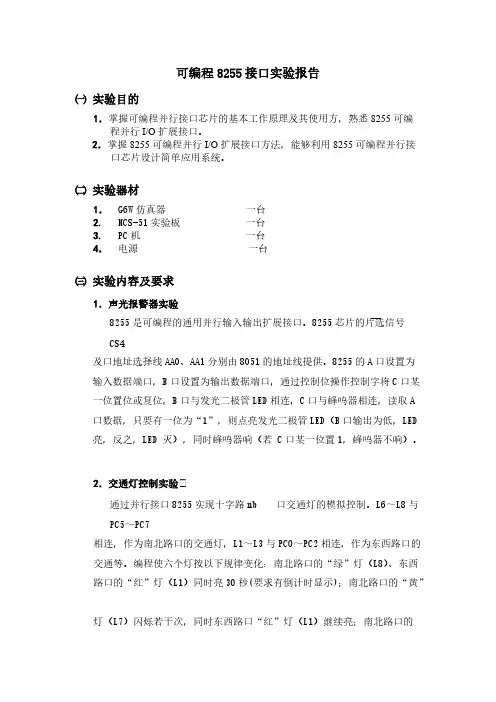

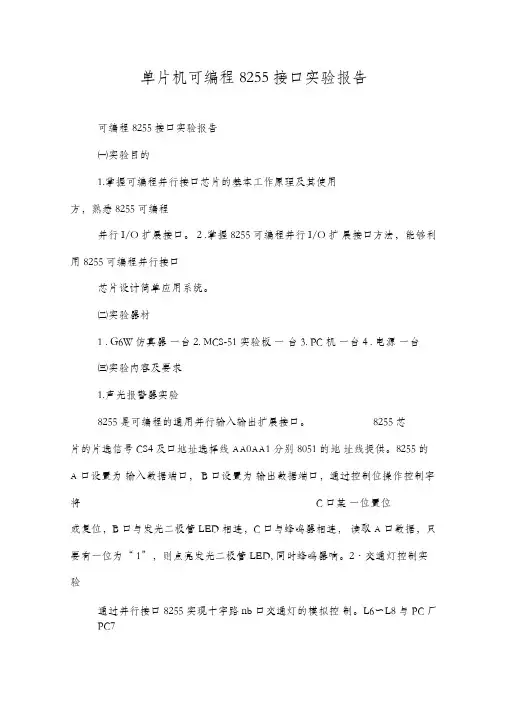

单片机可编程8255接口实验报告可编程8255接口实验报告㈠实验目的1.掌握可编程并行接口芯片的基本工作原理及其使用方，熟悉8255可编程并行I/O扩展接口。
2 .掌握8255可编程并行I/O扩展接口方法，能够利用 8255可编程并行接口芯片设计简单应用系统。
㈡实验器材1 . G6W 仿真器一台2. MCS-51 实验板一台3. PC 机一台4 . 电源一台㈢实验内容及要求1.声光报警器实验8255是可编程的通用并行输入输出扩展接口。
8255芯片的片选信号 CS4及口地址选择线 AA0AA1分别8051的地址线提供。
8255的A 口设置为输入数据端口， B 口设置为输出数据端口，通过控制位操作控制字将 C 口某一位置位或复位，B 口与发光二极管 LED相连，C 口与蜂鸣器相连，读取A 口数据，只要有一位为“ 1”，则点亮发光二极管LED, 同时蜂鸣器响。
2・交通灯控制实验通过并行接口 8255实现十字路 nb 口交通灯的模拟控制。
L6〜L8与PC厂PC7相连，作为南北路口的交通灯，L1〜L3与PC0- PC2相连，作为东西路口的交通等。
编程使六个灯按以下规律变化：南北路口的“绿”灯、东西路口的“红”灯同时亮 30秒（要求有倒计时显示）；南北路口的“黄” 灯闪烁若干次，同时东西路口“红”灯继续亮；南北路口的“红”灯、东西路口的“绿”灯同时亮 30秒（要求有倒计时显示）；东西路口的“黄”灯闪烁若干次，南北路口的“红”灯继续亮；重复以上步骤。
㈣实验步骤1 .连接8255芯片的片选信号 CS4及口地址选择线AA0 AA1,并根据片选信号及口地址选择线确定 8255的各I/O 口地址和控制字寄存器的地址。
2 .声光报警器实验的连线①8255的A 口的8位根据需要接入高低电平。
②8255的B 口中任一口与 TEST相连，运行程序，即可观察L9发光二极管。
③在实验板上接入蜂鸣器，并且8255的PC7与BEEP相连，运行程序，即可听到蜂鸣器鸣响声。

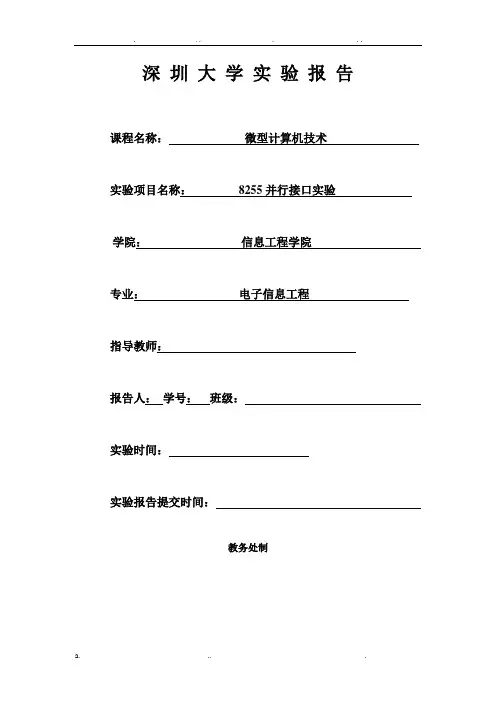

深圳大学实验报告课程名称：微型计算机技术实验项目名称：8255并行接口实验学院：信息工程学院专业：电子信息工程指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务处制一，实验目的1，学习并掌握8255 的工作方式及其应用。
2，掌握8255 典型应用电路的接法。
3，掌握程序固化及脱机运行程序的方法。
二，实验设备PC机器一台，TD-PITE实验装置一套，导线若干，另外PC与TD-PITE实验装置连接线。
三，实验内容1，基本输入输出实验。
编写程序，使8255 的A 口为输入，B 口为输出，完成拨动开关到数据灯的数据传输。
要求只要开关拨动，数据灯的显示就发生相应改变。
2，流水灯显示实验。
编写程序，使8255 的A 口和B 口均为输出，数据灯D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。
四实验内容及步骤1. 基本输入输出实验本实验使8255 端口A 工作在方式0 并作为输入口，端口 B 工作在方式0并作为输出口。
实验接线图如图6 所示，按图连接实验线路图。
用一组开关信号接入端口A，端口 B 输出线接至一组数据灯上，然后通过对8255 芯片编程来实现输入输出功能。
2. 流水灯显示实验：使8255 的A 口和B 口均为输出，数据灯D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。
实验接线图如下图所示。

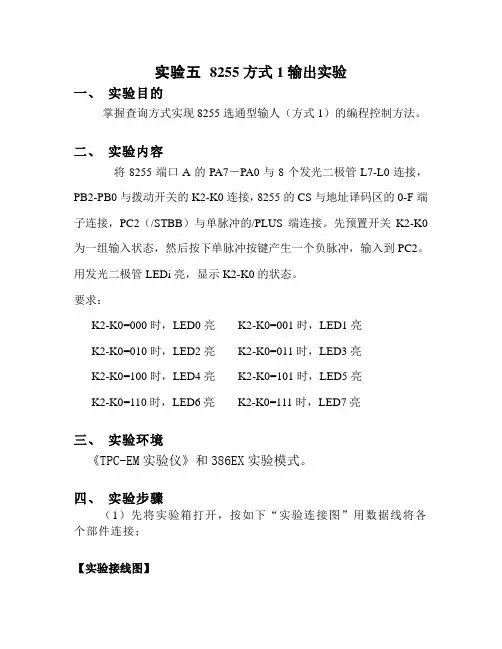

实验五8255方式1输出实验一、实验目的掌握查询方式实现8255选通型输人（方式1）的编程控制方法。
二、实验内容将8255端口A的PA7－PA0与8个发光二极管L7-L0连接，PB2-PB0与拨动开关的K2-K0连接，8255的CS与地址译码区的0-F端子连接，PC2（/STBB）与单脉冲的/PLUS端连接。
先预置开关K2-K0为一组输入状态，然后按下单脉冲按键产生一个负脉冲，输入到PC2。
用发光二极管LEDi亮，显示K2-K0的状态。
要求：K2-K0=000时，LED0亮K2-K0=001时，LED1亮K2-K0=010时，LED2亮K2-K0=011时，LED3亮K2-K0=100时，LED4亮K2-K0=101时，LED5亮K2-K0=110时，LED6亮K2-K0=111时，LED7亮三、实验环境《TPC-EM实验仪》和386EX实验模式。
四、实验步骤（1）先将实验箱打开，按如下“实验连接图”用数据线将各个部件连接；【实验接线图】8255PA0PA7LED显示灯L0L7PB0PB1PB2K0K1K2拨动开关CS PC2单脉冲/PLUS 地址译码0-F（2）连接完成后，根据实验内容的要求写出相关代码；具体代码如下：DATA SEGMENTMESG DB '8255A READY...',0DH,0AH,'$'TAB DB 00000001BDB 00000010BDB 00000100BDB 00001000BDB 00010000BDB 00100000BDB 01000000BDB 10000000BDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATABEG: MOV AX,DATAMOV DS,AXCALL I8255AMOV AH,9MOV DX,OFFSET MESGINT 21HSCAN: MOV AH,1INT 16HJNZ RETURNMOV DX,202HIN AL,DXTEST AL,00000010BJZ SCANMOV DX,201HIN AL,DXAND AL,07HMOV BX,OFFSET TABXLAT TABMOV DX,200HOUT DX,ALJMP SCAN RETURN: MOV AH,4CHINT 21HI8255A PROCMOV DX,203HMOV AL,0A7HOUT DX,ALMOV AL,04HOUT DX,ALMOV DX,201HMOV AL,00HOUT DX,ALRETI8255A ENDPCODE ENDSEND BEG（3）将实验箱开关打开，程序写入386，然后进行连接、下载，按F5进行运行。
“红”灯（L6）、东西路口的“绿”灯（L3）同时亮30秒(要求有倒计时显示)；东西路口的“黄”灯（L2）闪烁若干次，南北路口的“红”灯（L6）继续亮；重复以上步骤。
㈣实验步骤1．连接8255芯片的片选信号CS4及口地址选择线AA0、AA1，并根据片选信号及口地址选择线确定8255的各I/O口地址和控制字寄存器的地址。
2．声光报警器实验的连线①8255的A口的8位根据需要接入高低电平。
②8255的B口中任一口与TEST相连，运行程序，即可观察L9发光二极管。
③在实验板上接入蜂鸣器，并且8255的PC7与BEEP相连，运行程序，即可听到蜂鸣器鸣响声。
3．交通灯控制实验的连线8255的PC口与J2相连。
㈤思考题1.8051和 8255的接口电路同单片机CPU与I/O之间的数据传送方式有关，传送方式可分为无条件传送方式、查询传送方式和中断传送方式。
本实验是采用无条件传送方式，那么在中断传送方式中8255与单片机之间是如何连接的？说明8255A的A口在方式1的选通输入方式下的工作过程。
解：当外设输入一个数据并送到PA7－PA0上时，输入设备自动在选通输入线STBA向8255A发送一个低电平选通信号。
8255A收到选通信号后：首先把PA7-PA0上输入的数据存入A口的输入数据缓冲/锁存器；然后使输入缓冲器输出线IBFA变成高电平，以通知输入设备，8255A的A口已收到它送来的输入数据。
8255A检测到联络线STBA由低电平变成了高电平、IBFA为1状态和中断允许触MOV A,#90H ;写方式控制字,PC口输出MOVX @DPTR,AMAIN:MOV 41H,#0BBH ;对几个存放地址进行初始化MOV 42H,#0BBHMOV 43H,#0BBHMOV 44H,#0BBHMOV SCON,#00H ;初始化串行口控制寄存器，设置其为方式0LCALL LED ;初始化显示MOV SP,#60HMOV 21H,#1FH ;装入定时次数，共30SMOV 22H,#1EH ;显示时间初值STATE1：MOV DPTR,#7FFEHMOV A,#81HMOVX @DPTR,A ;写C口位控制字,南北路口的“绿”灯亮，东西路口的“红”灯亮TIME1:MOV A,22HMOV B,#0AHDIV ABLCALL LED ;显示时间LCALL DELAY ;1S未到，继续显示状态一DEC 22HDJNZ 21H,TIME1STATE2:MOV DPTR,#7FFEHMOV R1,#05H ;黄灯闪五次TWINKLE1:MOV A,#41HMOVX @DPTR,A ;东西路口的“红”灯亮，南北路口的“黄”灯亮LCALL DELAYMOV A,#01HMOVX @DPTR,A ;东西路口的“红”灯亮，南北路口的“黄” 灯灭LCALL DELAYDJNZ R1, TWINKLE1STATE3：MOV DPTR,#7FFEHMOV A,#24HMOVX @DPTR,A ;南北路口的“红”灯亮,东西路口的“绿”亮MOV 21H,#1FH ;装入中断次数，共30SMOV 22H,#1EH ;显示时间初值TIME2:MOV A,22HMOV B,#0AHDIV ABLCALL LED ;显示时间LCALL DELAY ;1S未到，继续显示状态一DEC 22HDJNZ 21H,TIME2STATE4:MOV DPTR,#7FFEHMOV R1,#05H ;黄灯闪五次TWINKLE2:MOV A,#22HMOVX @DPTR,A ;南北路口的“黄”灯亮,东西路口的“红”灯亮LCALL DELAYMOV A,#20HMOVX @DPTR,A ;南北路口的“黄”灯灭,东西路口的“红”灯亮LCALL DELAYDJNZ R1, TWINKLE2JMP MAINLED: ;显示子程序MOV DPTR,#DATAMOVC A,@A+DPTR ;调用段选号MOV 42H,A ;显示十位MOV A,BMOVC A,@A+DPTRMOV 41H,A ;显示个位DISPLAY:MOV R5,#04H;共四位需要显示MOV R0,#41HDISPLAY1:MOV A,@R0MOV SBUF,ADISPLAY2:JNB TI,DISPLAY2;是否传完了CLR TIINC R0DJNZ R5,DISPLAY1RETDELAY:MOV R6,#14H ;定时1SMOV TMOD,#01HDS3:MOV TH0,#3CHMOV TL0,#0B0H ;50msSETB TR0LOOP:JNB TF0,LOOPCLR TF0CLR TR0DJNZ R6,DS3 ;1s到，中断返回RETDATA:DB 0BBH 09H 0EAH 6BH ;段码表DB 59H 73H 0F3H 0BHDB 0FBH 7BH 00H 0DBHDB 0F1H 0B2H 0E9H 0F2HDB 0D2H 40H实验二小结：这次实验可以算是一个比较综合性的实验，用到了之前学习过的定时和LED显示，这两块由于之前反复练习过，还算比较熟练。
实验六---8255并行输入输出一、实验目的1.了解并熟悉8255并行输入输出控制器的功能和工作原理；二、实验原理1.8255芯片介绍8255是一种常用的并行输入/输出接口芯片，可用于微处理机系统中的输入/输出控制输出，根据中文名可以看出，8255有三种工作方式即口A、口B和控制口。
8255所有的输入/输出都是双向的，它可以通过输入输出口的命令字来在不同的模式下工作。
在输出模式下，82555可以通过端口A、B控制外围设备的输出操作，在输入模式下，8255可以通过端口A、B实现对外围设备的输入操作。
控制口是用来控制8255写作模式或读作状态字，并对端口进行初始化操作。
8255在不同的模式下有不同的编程方法和操作方法，因此需要在实际应用中选择不同的工作模式。
8255有三个I/O端口A、B、C，每个端口都有8位。
这里解释一下控制端口的意义，地址为0B4H的控制端口是连续读或写8255内部状态寄存器的地址，而后面的一个读或写就表示读或写操作的类型，如果该端口被写入了“控制字”则8255按照控制字工作，否则会在该端口读出输入状态字。
在读或写操作的时候向控制端口写入的二进制数在图3-8中给出了。
表3-2：8255访问口定义地址口分类名称端口A0B0H输出Port A输入ControlCout端口Cin端口2.8255的编程方式方式0：即I/O挂接方式，这种方式下A、B、C三个端口为并行I/O口时，其与MCU的接线和编程方式与单片机内部I/O端口的连接和编程方式相同。
方式1：即输入输出口不一样。
在这种片内Ram中的地址空间0～7地址单元内写入相应的端口或方式的控制字后，该8255工作在相应的方式。
即：方式0：读出的是8位端口A的状态，写操作为将数据送到端口A;方式2：是把C口分配为两部分——高4位为输入，低4位为输出，它与方式1类似。
端口C的所有状态和很多控制功能都由C口寄存器存储。
方式2：“端口C字符型输入输出方式”，在这种方式下，端口C的8个位分成两部分，4个位作为输入的，4个位作为输出的。
8255输入输出实验报告
实验目的
本次实验旨在掌握8255芯片的输入输出原理和使用方法，通过实验了解并掌握8255芯片的原理和控制方法，提高实际操作能力。
实验器材
1. 8255芯片
2. 8086单片机
3. 电源
4. 万用表
5. LED灯
6. 按钮开关
实验步骤
1. 连接电路
根据实验原理和电路图，连接相应的电路，包括8255芯片、8086单片机、电源、万用表、LED灯和按钮开关等。
2. 编写程序
根据实验要求，编写相应的程序，包括8255芯片的输入输出控制
程序，以及相关的控制指令。
3. 运行程序
将编写好的程序烧录到8086单片机中，启动程序，进行相应的输入输出操作。
4. 测试结果
通过测试程序的运行结果，验证输入输出是否正确，并进行相应的调试和修改。
实验结果
经过实验，我们成功地掌握了8255芯片的输入输出原理和使用方法，熟悉了8255芯片的控制指令和编写程序的方法，成功地实现了输入输出操作。
本次实验不仅提高了我们的实际操作能力，还增强了我们对硬件电路和控制程序的理解和应用能力。
实验体会
本次实验让我深刻地认识到了硬件电路和控制程序的重要性，同时也让我感受到了实验的乐趣和挑战。
通过实验，我不仅学会了控制8255芯片的方法，还深入了解了单片机和电路原理，提高了自己的实际操作能力和理论知识水平。
结论
通过本次实验，我们掌握了8255芯片的输入输出原理和使用方法，熟悉了8255芯片的控制指令和编写程序的方法，成功地实现了输入输出操作。
本次实验不仅提高了我们的实际操作能力，还增强了我们对硬件电路和控制程序的理解和应用能力。
