硬件实验三_8255输入输出

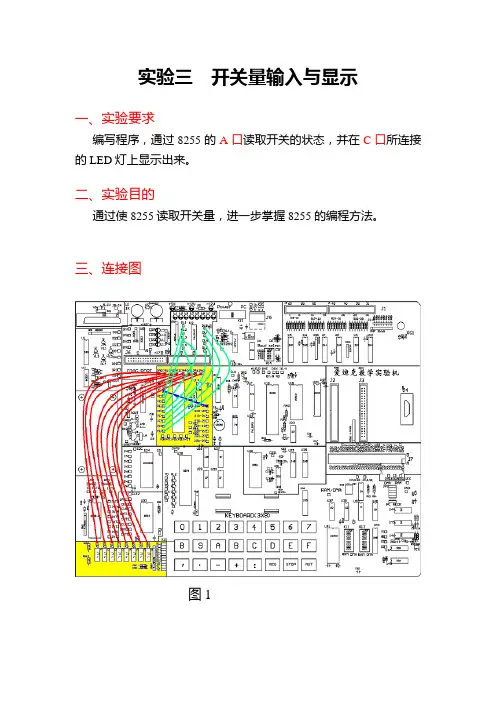

实验三开关量输入与显示
一、实验要求
编写程序，通过8255的A口读取开关的状态，并在C口所连接的LED灯上显示出来。

二、实验目的
通过使8255读取开关量，进一步掌握8255的编程方法。

三、连接图
图1
四、实验程序框图
五实验过程及步骤
1 按实验要求连接线，将K1~K8连PA0~PA7，PC0~PC7连DL1~DL8，CS连200~207H。

连线结果如上图1所示。

2 对8255进行初始化：方式控制字为90h
3 读入A口状态：
mov dx,200h
in al,dx
4 写入C口
not al
mov dx,202h
out dx,al
5延迟代码段
mov cx,0fffh
lop:loop lop ;延迟，便于观察实验现象
6 运行程序，观察实验结果。

并改变开关的状态，再运行，观察不同开关状态下，LED灯的亮灭情况。

六实验结果
开关打开，相应的LED灯会亮；开关关闭，相应的LED会熄灭。

实验源代码
code segment
assume cs:code
start:
mov dx,203h；对8255进行初始化
mov al,90h
out dx,al
gg:
mov dx,200h ；写入A口
in al,dx
not al
mov dx,202h ；从C口输出
out dx,al
mov cx,0fffh
lop:loop lop ;延迟，便于观察实验现象
jmp gg
code ends
end start。

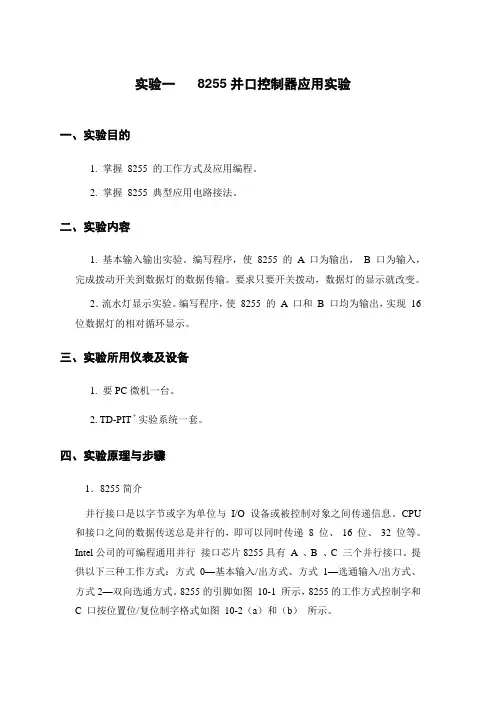

实验一8255并口控制器应用实验一、实验目的1. 掌握8255 的工作方式及应用编程。

2. 掌握8255 典型应用电路接法。

二、实验内容1. 基本输入输出实验。

编写程序，使8255 的A 口为输出，B 口为输入，完成拨动开关到数据灯的数据传输。

要求只要开关拨动，数据灯的显示就改变。

2．流水灯显示实验。

编写程序，使8255 的A 口和B 口均为输出，实现16 位数据灯的相对循环显示。

三、实验所用仪表及设备1. 要PC微机一台。

2. TD-PIT 实验系统一套。

四、实验原理与步骤1．8255简介并行接口是以字节或字为单位与I/O 设备或被控制对象之间传递信息。

CPU 和接口之间的数据传送总是并行的，即可以同时传递8 位、16 位、32 位等。

Intel公司的可编程通用并行接口芯片8255具有A 、B 、C 三个并行接口。

提供以下三种工作方式：方式0—基本输入/出方式、方式1—选通输入/出方式、方式2—双向选通方式。

8255的引脚如图10-1 所示，8255的工作方式控制字和C 口按位置位/复位制字格式如图10-2（a）和（b）所示。

图10-1 8255的内部结构及引脚D7 D6 D5 D4 D3 D2 D1 D01 00：端口A方式001：端口A方式11X：端口A方式2 0：端口A输出1：端口A输入0：端口C高四位输出1：端口C高四位输出0：端口B方式01：端口B方式10：端口B输出1：端口B输入0：端口C低四位输出1：端口C低四位输出图10-2（a）工作方式控制字D7 D6 D5 D4 D3 D2 D1 D00 X X X PC0：000 PC1：001 PC2：010PC3：011 PC4：100 PC5：101PC6：110 PC7：111 0：复位1：置位图10-2（b）C口按位置位/复位控制字2．基本输入输出实验让8255的端口A作为输出口工作在方式0，端口 B 作为输入口工作在方式0。

用一组开关信号接入端口B ，端口A的输出线接至一组数据灯上，然后通过对8255 芯片编程来实现输入输出功能。

《微机系统与接口技术》预习报告学院：计算机学院专业：网络工程班级学号：学生姓名：小发实验日期：指导老师：成绩评定：五邑大学计算机学院制表一，实验目的1，学习并掌握8255 的工作方式及其应用。

2，掌握 8255 典型应用电路的接法。

3，掌握程序固化及脱机运行程序的方法。

二，实验设备PC机器一台，TD-PITE实验装置或TD-PITC实验装置一套三，实验内容1，基本输入输出实验。

编写程序，使 8255 的 A 口为输入，B 口为输出，完成拨动开关到数据灯的数据传输。

要求只要开关拨动，数据灯的显示就发生相应改变。

2，流水灯显示实验。

编写程序，使 8255 的 A 口和 B 口均为输出，数据灯 D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与 D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。

四实验内容及步骤1. 基本输入输出实验本实验使 8255 端口 A 工作在方式 0 并作为输入口，端口 B 工作在方式 0 并作为输出口。

实验接线图如图 6 所示，按图连接实验线路图。

用一组开关信号接入端口 A，端口 B 输出线接至一组数据灯上，然后通过对 8255 芯片编程来实现输入输出功能。

具体步骤如下述：（1）实验接线图如图 1-4所示，按图连接实验线路图。

（2）编写实验程序，经编译、连接无误后装入系统。

（3）运行程序，改变拨动开关，同时观察 LED 显示，验证程序功能。

（4）点击“调试”下拉菜单中的“固化程序”项，将程序固化到系统存储器中。

（5）将短路跳线 JDBG 的短路块短接到 RUN 端，然后按复位按键，观察程序是否正常运行；关闭实验箱电源，稍等后再次打开电源，看固化的程序是否运行，验证程序功能。

（6）实验完毕后，请将短路跳线 JDBG 的短路块短接到 DBG 端。

图1-4 8255基本输入输出实验接线图实验程序清单（A82551.ASM）SSTACK SEGMENT STACKDW 32 DUP(?)SSTACK ENDSCODE SEGMENTASSUME CS:CODESTART: MOV DX, 0646HMOV AL, 90HOUT DX, ALAA1: MOV DX, 0640HIN AL, DXCALL DELAYMOV DX, 0642HOUT DX, ALJMP AA1DELAY: PUSH CXMOV CX, 0F00HAA2:PUSH AXPOP AXLOOP AA2POP CXRETCODE ENDSEND START流水灯显示实验：使 8255 的 A 口和 B 口均为输出，数据灯 D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与 D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。

8255并口控制器应用实验一、实验目的1. 掌握8255 的工作方式及应用编程。

2. 掌握8255 典型应用电路的接法。

二、实验内容1. 基本输入输出实验。

编写程序，使8255 的A 口为输出，B 口为输入，完成拨动开关到数据灯的数据传输。

要求只要开关拨动，数据灯的显示就改变。

2．流水灯显示实验。

编写程序，使8255 的A 口和B 口均为输出，数据灯D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。

四、实验原理与步骤实验步骤（1）基本输入输出实验实验说明：本实验使8255的端口A作为输出口工作在方式0，端口 B 作为输入口工作在方式0。

用一组开关信号接入端口B，端口A 输出线接至一组数据灯上，然后通过对8255 芯片编程来实现输入输出功能。

图3-2 8255基本输入输出实验参考接线图实验步骤如下：①实验接线图如图3-2所示，按图连接实验线路图。

②运行Tdpit 集成操作软件，根据实验内容，调用程序代码（T8255-1.ASM），填写程序代码中的空缺处，编译、链接。

③运行程序，改变拨动开关，同时观察LED 显示，验证程序功能。

实验代码如下：IOY0 EQU 9860H ;片选IOY0对应的端口始地址MY8255_A EQU 9860H ;8255的A口地址MY8255_B EQU 9861H ;8255的B口地址MY8255_C EQU 9862H ;8255的C口地址MY8255_MODE EQU 9863H ;8255的控制寄存器地址STACK1 SEGMENT STACKDW 256 DUP(?)STACK1 ENDSCODE SEGMENTASSUME CS:CODESTART: MOV DX,MY8255_MODE ;初始化8255工作方式MOV AL, 82H ;工作方式0，A口输出，B口输入OUT DX,ALLOOP1: MOV DX,MY8255_B ;读B口IN AL,DXMOV DX,MY8255_A ;写A口OUT DX,ALMOV AH,1 ;判断是否有按键按下INT 16HJZ LOOP1 ;无按键则跳回继续循环，有则退出QUIT: MOV AX,4C00H ;结束程序退出INT 21HCODE ENDSEND START（代码结束）（2）流水灯显示实验实验说明：使8255 的A 口和B 口均为输出，数据灯D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。

《微机实验》实验报告实验六8255并行输入输出姓名：学号：学院：仪器科学与工程实验室：金智楼516室实验时间：2017年5月11日报告时间：2017年5月15日评定成绩：审阅教师：实验目的：1）掌握8255方式0的工作原理及使用方法，利用直接输入输出进行控制显示；2）掌握8段数码管的动态刷新显示控制；实验内容：6-1、8段数码管静态显示：编程从键盘输入一位十进制数字（0~9），在数码管上显示出来。

6-2、8段数码管动态显示：在两个数码管上同时显示不同的两位数字或字母，保持不变直至退出。

（如56或7f，参考程序p69）6-3 静态显示：用逻辑电平开关预置某个数字（0～9）的ASCII码，将该数据用8255的C口读入，并用A口输出，并在数码管显示出来；如果预置的ASCII码不是数字（0~9），数码管显示E字母。

6-4 动态显示：在两个数码管上滚动循环显示不同的0～f字符。

（即开始时两个数码管显示01，12，23，34 ··f0，一直循环直至退出）实验程序框图：实验程序主要部分和流程图：实验硬件连接图：6-1、6-36-2、6-4编写建议：1．写好汇编程序的总框架，按照题目要求合理设置数据段，堆栈段。

2．将流程图转化为汇编指令，建议使用标明行数的编辑器编写，利于在后面根据汇编报错时快速定位。

3．如果发现运行结果与预期不符，应耐心进行动态调试。

4．输入输出的接口地址的计算5．实验台的七段数码管为共阴性，段码同相驱动，输入端加高电平，选中的数码管亮，位码加反相驱动器，位码的输入端高电平选中。

6．8255的A口、B口、C口和控制口的端口地址分别为288H～28BH。

编程首先要设置控制字输出到控制口。

7．逻辑电平开关向上拨到“ 1”时输出高电平；向下拨到“0”时输出低电平。

8．动态显示时应先从A口输出段码，然后再从C口输出位码，然后应该延时一段时间才能看到数码管的显示。

其中段码需要查表Led db 3fh,06h,…………71h位码分别为：左边的数码管xxxxxx10右边的数码管xxxxxx01。

深圳大学实验报告课程名称：微型计算机技术实验项目名称：学院：计算机与软件学院专业：指导教师：报告人：学号：班级：实验时间：实验报告提交时间： 2010/12/22一，实验目的1，学习并掌握8255 的工作方式及其应用。

2，掌握 8255 典型应用电路的接法。

3，掌握程序固化及脱机运行程序的方法。

二，实验设备PC机器一台，TD-PITE实验装置一套，导线若干，另外PC与TD-PITE实验装置连接线。

三，实验内容1，基本输入输出实验。

编写程序，使 8255 的 A 口为输入，B 口为输出，完成拨动开关到数据灯的数据传输。

要求只要开关拨动，数据灯的显示就发生相应改变。

2，流水灯显示实验。

编写程序，使 8255 的 A 口和 B 口均为输出，数据灯 D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与 D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。

四，实验原理图 1 8255内部结构图 2 8255外部引脚图并行接口是以数据的字节为单位与 I/O 设备或被控制对象之间传递信息。

CPU 和接口之间的数据传送总是并行的，即可以同时传递 8 位、16 位或 32 位等。

8255 可编程外围接口芯片是 Intel 公司生产的通用并行 I/O 接口芯片，它具有 A、B、C 三个并行接口，用+5V 单电源供电，能在以下三种方式下工作：方式 0--基本输入/输出方式、方式 1--选通输入/输出方式、方式 2--双向选通工作方式。

8255 的内部结构及引脚如图所示，8255 工作方式控制字和 C 口按位置位/复位控制字格式如图 3和图4所示图3工作方式控制字图4 C口置位/复位控制字8255 实验单元电路图如图 5 所示：图5 8255 实验单元电路图五，实验内容及步骤1. 基本输入输出实验本实验使 8255 端口 A 工作在方式 0 并作为输入口，端口 B 工作在方式 0 并作为输出口。

实验接线图如图 6 所示，按图连接实验线路图。

实验六---8255并行输入输出一、实验目的1.了解并熟悉8255并行输入输出控制器的功能和工作原理；二、实验原理1.8255芯片介绍8255是一种常用的并行输入/输出接口芯片，可用于微处理机系统中的输入/输出控制输出，根据中文名可以看出，8255有三种工作方式即口A、口B和控制口。

8255所有的输入/输出都是双向的，它可以通过输入输出口的命令字来在不同的模式下工作。

在输出模式下，82555可以通过端口A、B控制外围设备的输出操作，在输入模式下，8255可以通过端口A、B实现对外围设备的输入操作。

控制口是用来控制8255写作模式或读作状态字，并对端口进行初始化操作。

8255在不同的模式下有不同的编程方法和操作方法，因此需要在实际应用中选择不同的工作模式。

8255有三个I/O端口A、B、C，每个端口都有8位。

这里解释一下控制端口的意义，地址为0B4H的控制端口是连续读或写8255内部状态寄存器的地址，而后面的一个读或写就表示读或写操作的类型，如果该端口被写入了“控制字”则8255按照控制字工作，否则会在该端口读出输入状态字。

在读或写操作的时候向控制端口写入的二进制数在图3-8中给出了。

表3-2：8255访问口定义地址口分类名称端口A0B0H输出Port A输入ControlCout端口Cin端口2.8255的编程方式方式0：即I/O挂接方式，这种方式下A、B、C三个端口为并行I/O口时，其与MCU的接线和编程方式与单片机内部I/O端口的连接和编程方式相同。

方式1：即输入输出口不一样。

在这种片内Ram中的地址空间0～7地址单元内写入相应的端口或方式的控制字后，该8255工作在相应的方式。

即：方式0：读出的是8位端口A的状态，写操作为将数据送到端口A;方式2：是把C口分配为两部分——高4位为输入，低4位为输出，它与方式1类似。

端口C的所有状态和很多控制功能都由C口寄存器存储。

方式2：“端口C字符型输入输出方式”，在这种方式下，端口C的8个位分成两部分，4个位作为输入的，4个位作为输出的。

深圳大学实验报告课程名称：微型计算机技术实验项目名称：8255并行接口实验学院：信息工程学院专业：电子信息工程指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务处制一，实验目的1，学习并掌握8255 的工作方式及其应用。

2，掌握8255 典型应用电路的接法。

3，掌握程序固化及脱机运行程序的方法。

二，实验设备PC机器一台，TD-PITE实验装置一套，导线若干，另外PC与TD-PITE实验装置连接线。

三，实验内容1，基本输入输出实验。

编写程序，使8255 的A 口为输入，B 口为输出，完成拨动开关到数据灯的数据传输。

要求只要开关拨动，数据灯的显示就发生相应改变。

2，流水灯显示实验。

编写程序，使8255 的A 口和B 口均为输出，数据灯D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。

四实验内容及步骤1. 基本输入输出实验本实验使8255 端口A 工作在方式0 并作为输入口，端口 B 工作在方式0并作为输出口。

实验接线图如图6 所示，按图连接实验线路图。

用一组开关信号接入端口A，端口 B 输出线接至一组数据灯上，然后通过对8255 芯片编程来实现输入输出功能。

2. 流水灯显示实验：使8255 的A 口和B 口均为输出，数据灯D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。

实验接线图如下图所示。
