CRTSⅢ型板式无砟轨道施工工法CRTSⅢ型板式无砟轨道施工工法是一种用于无砟轨道铺设的先进工艺，具有独特的优势和特点。
本文将结合工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行介绍。
一、前言CRTSⅢ型板式无砟轨道施工工法是针对城市轨道交通建设需求而研发的一种高效、稳定的施工工法。
它充分考虑了城市地下空间的限制和施工周期的紧迫性，能够快速、精确地完成轨道的铺设工作，并保证轨道的牢固性和使用寿命。
二、工法特点CRTSⅢ型板式无砟轨道施工工法具有如下几个特点：1. 施工速度快：采用模块化设计和标准化制造，能够实现高效快速的施工，大大缩短了工期；2. 施工质量高：板式无砟轨道的各个组件经过精心设计和施工，保证了轨道的牢固性和平整度；3. 维护成本低：采用先进的材料和工艺，保证了轨道的长时间使用寿命，减少了后期维护成本；4. 环境友好：无砟轨道采用了可回收利用的材料，对环境造成的影响较小，符合可持续发展的要求。
三、适应范围CRTSⅢ型板式无砟轨道施工工法适用于地铁、轻轨和有轨电车等城市轨道交通线路的建设。
它可以在城市内部的隧道、桥梁和地面等多种地形条件下进行施工，具有较大的适应性。
四、工艺原理CRTSⅢ型板式无砟轨道施工工法的原理是通过预制轨道组件和连接件，将轨道组装成一段段的模块，然后在现场进行拼接。
施工过程中，采取了多种技术措施来确保连接牢固、轨道平整度和轨道几何参数满足设计要求。
五、施工工艺CRTSⅢ型板式无砟轨道施工工法主要包括如下几个施工阶段：材料预备、轨道组装、连接件安装、轨道调整和固定等。
具体的施工过程中，需要注意的每个细节都会进行详细描述和解释，确保施工工艺的正确实施。
六、劳动组织CRTSⅢ型板式无砟轨道施工工法需要合理组织施工的劳动力，包括施工人员的分工和协作，以及对施工现场的管理和安排等方面。
七、机具设备CRTSⅢ型板式无砟轨道施工工法需要一定的机具设备支持，包括轨道组装机、连接件安装机、调整设备和固定设备等。
CRTS-III型板式无砟轨道技术培训解读随着交通运输业的快速发展，高速铁路的建设日益受到重视。
而无砟轨道作为现代化铁路建设的一项创新技术，已成为铁路领域的一项重要发展方向。
CRTS-III型板式无砟轨道技术作为其中的代表性技术，受到了广泛关注和推广。
本文将对CRTS-III型板式无砟轨道技术进行详细解读和总结。
一、什么是CRTS-III型板式无砟轨道技术CRTS-III型板式无砟轨道技术是中国中铁二院集团有限公司自主研发的新型无砟轨道技术，是由铺装生态臂形板及底墩组成的一种轨道结构。
CRTS-III型板式无砟轨道技术具有结构简单、施工快捷、使用安全、舒适性好、寿命长等优秀特点。
二、CRTS-III型板式无砟轨道技术的优势1. 结构简单CRTS-III型板式无砟轨道技术采用了生态臂形板和底墩组成的结构，具有结构简单、施工快捷、维护方便等优点。
相较于其他轨道技术，该技术的施工周期更短，更加经济实用。
2. 线路稳定CRTS-III型板式无砟轨道技术底部采用U型底墩结构，可以有效防止道床弯曲，提高线路稳定性。
而且，该技术采用优质混凝土生态臂形板，保证轨道在使用过程中不会出现下沉、变形等问题，从而显著提高了线路平稳性。
3. 舒适性好CRTS-III型板式无砟轨道技术采用生态臂形板作为轨道基础，表面光滑平整，摩擦系数小，摩擦声低，车轮与轨道之间的接触更加平稳。
这样不仅能减少列车振动和噪音，还能提高行车速度和运行效率，从而提高乘客的行车舒适性。
4. 防腐性好CRTS-III型板式无砟轨道技术采用了优质混凝土材料和耐腐蚀钢筋，能够有效地防止对铁路的腐蚀性，从而延长了铁路的使用寿命。
此外，生态臂形板的颜色也能够通过特殊的工艺调配，达到良好的防水、防污和耐酸碱性能，使CRTS-III型板式无砟轨道技术在长期使用过程中，维护成本更低，使用寿命更长。
三、CRTS-III型板式无砟轨道技术的应用CRTS-III型板式无砟轨道技术已广泛应用于国内的城铁、高速铁路、城际铁路等各种铁路交通线路，具有很好的运行和经济效益。
CRTSⅢ型板式无砟轨道施工工艺及方法(1)施工方法CRTSⅢ型板式无砟轨道结构由钢轨、扣件、预制轨道板、自密实混凝土、限位凹槽、中间隔离层（土工布）及钢筋混凝土底座等部分组成。
施工时利用汽车吊、轨道板运输车配合龙门吊、轨道板定位调整设备进行轨道板的粗调、精调，再浇筑混凝土，形成无砟轨道道床。
(2)施工工艺流程板式无砟轨道施工工艺流程图(3) 施工工艺操作要点①基础面验收及测量放线沉降初次评估合格后方可进行CPⅢ控制网测设，CPⅢ测设数据经过第三方评估单位评估后方可进行无砟轨道施工。
底座施工前应对基础面进行验收，桥梁地段主要验收基础面的中线、标高、平整度、拉毛或凿毛情况及预埋件的状态；路基地段主要验收基床表层的中线位置、宽度、高程以及平整度；隧道地段主要验收边墙平面位置、仰拱回填层高程及表面平整度。
基础面验收合格后，测设出底座轮廓线，准备进行底座施工。
②底座钢筋绑扎底座施工前，必须通过线下接口工程验收，梁面及隧道仰拱回填层采用凿毛机凿毛，凿毛见新面不小于75%，梁面凿毛后需将梁面预埋的Z型钢筋撬出并整理成型，缺失的Z 型钢筋需进行植筋处理；底座钢筋采用双层冷轧带肋钢筋焊接网，连接钢筋和架立钢筋均采用冷轧带肋钢筋。
冷轧带肋钢筋焊接网须工厂化加工制作。
安装底座钢筋网时，下部网片底部应放置保护层垫片，每平方米不少于4个，保护层垫块采用不低于底座混凝土标准的混凝土制作，上下层钢筋网绑扎完成后，严禁踩踏，并重点检查顶层钢筋的保护层厚度。
③底座模板安装底座侧模采用定型钢模，利用标高调整件控制混凝土表面标高；端模采用1cm厚钢板制作，直曲线段通用；安装时以模板顶面为高程控制；凹槽模型底面均匀布置5个直径25mm的排气孔，采用角钢固定架固定在侧模上，四根螺杆兼有固定凹槽模型和调整凹槽模型底面标高的功能。
④底座混凝土施工底座混凝土浇筑前，用高压吹风机清理模板范围内的杂物，并对基础面进行润湿处理，以保证新浇筑混凝土与基础面的良好接触。

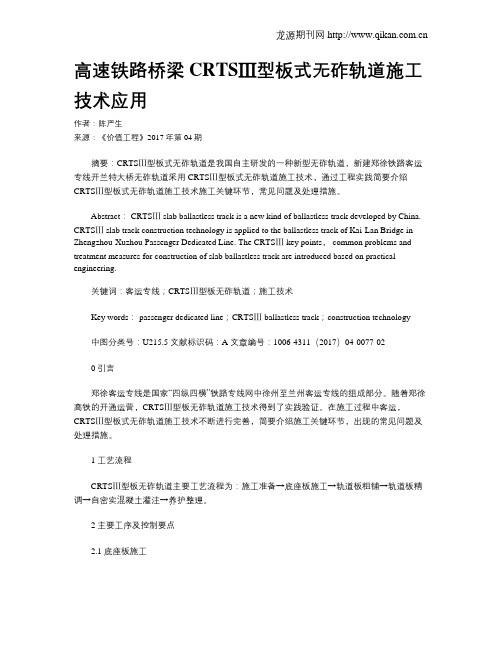

高速铁路桥梁CRTSⅢ型板式无砟轨道施工技术应用作者：陈严生来源：《价值工程》2017年第04期摘要：CRTSⅢ型板式无砟轨道是我国自主研发的一种新型无砟轨道，新建郑徐铁路客运专线开兰特大桥无砟轨道采用CRTSⅢ型板式无砟轨道施工技术，通过工程实践简要介绍CRTSⅢ型板式无砟轨道施工技术施工关键环节，常见问题及处理措施。
Abstract： CRTSⅢ slab ballastless track is a new kind of ballastless track developed by China. CRTSⅢ slab track construction technology is applied to the ballastless track of Kai-Lan Bridge in Zhengzhou-Xuzhou Passenger Dedicated Line. The CRTSⅢ key points， common problems and treatment measures for construction of slab ballastless track are introduced based on practical engineering.关键词：客运专线；CRTSⅢ型板无砟轨道；施工技术Key words： passenger dedicated line；CRTSⅢ ballastless track；construction technology中图分类号：U215.5 文献标识码：A 文章编号：1006-4311（2017）04-0077-020 引言郑徐客运专线是国家“四纵四横”铁路专线网中徐州至兰州客运专线的组成部分。
随着郑徐高铁的开通运营，CRTSⅢ型板无砟轨道施工技术得到了实践验证。
在施工过程中客运，CRTSⅢ型板式无砟轨道施工技术不断进行完善，简要介绍施工关键环节，出现的常见问题及处理措施。
高速铁路桥梁CRTSⅢ型板式无砟轨道施工技术分析摘要：随着我国经济水平的不断提升，在社会中交通事业也得到了蓬勃发展，成为现阶段我国社会稳定进步过程中重要的组成部分。
而对于高速铁路的建设工作来讲，作为其中最为核心、关键的铁轨设计工作，不仅直接关乎着高速铁路的稳定安全运行，往往还与高速列车的稳定安全性有着密不可分的关系。
其中，所说的线下工程主要作用便是满足高速轨道结构的相关要求，轨道结构也在高速铁路桥梁建设中发挥着关键作用。
在此基础上以及轨道结构和车轮之间近距离接触的关系，在实际的高速铁路桥梁施工时往往需要使用CRTSⅢ型板式无砟轨道，作为一种新兴的轨道结构，在我国现阶段的高速铁路发展过程中往往能够保证高速列车的稳定运行。
因此，在本文中将针对CRTSⅢ型板式无砟轨道在高速铁路桥梁中的施工技术加以分析，确保可以CRTSⅢ型板式无砟轨道使用背景下促进我国高速铁路桥梁建设的健康发展。
关键词：高速铁路桥梁；CRTSⅢ型板式无砟轨道；施工技术前言：在我国高速铁路桥梁轨道建设中，轨道结构的建设要求是相对较为严格的，若是在建设过程中出现了问题或纰漏，那么很有可能会影响高速列车稳定运行，对于乘客的人身安全产生严重的威胁。
而在此过程中，为避免安全事故、问题的出现，CRTSⅢ型板式无砟轨道作为我国新兴自主研发的轨道形式，当前已经在我国的部分高速铁路桥梁中投入使用，并取得了较为良好的使用效果。
在本文中将重点对CRTSⅢ型板式无砟轨道的施工要点进行论述，将其中存在的问题进行分析，并及时提出具有针对性的解决措施，使得我国高速铁路能够稳定、平稳的运行。
1 工程概况该工程为上跨京九铁路，建于商丘至杭州高速铁路，在商丘站上跨既有京九线之后于京九线北侧并行走向。
在此铁路设计过程中，其时速达到了350km/h，利用CRTSⅢ型板式无砟轨道，其标准型号往往是P5600、P4856以及P4925三种。
在此过程中，古城特大桥为三跨式连续桥梁，三跨的长度分别为72m、128m、72m，上跨既有京九铁路，与铁路的交角为22°55′，桥梁底部与京九铁路的轨道顶端的距离为11.80m，限制高度为6.55m。
CRTSⅢ型板式无砟轨道施工工法CRTSⅢ型板式无砟轨道施工工法一、前言CRTSⅢ型板式无砟轨道施工工法是一种用于铁路道床施工的先进工法。
它具有快速、高效、节能、环保等特点，在现代化铁路建设中得到了广泛应用。
本文将对该工法进行全面介绍。
二、工法特点CRTSⅢ型板式无砟轨道施工工法采用预制钢轨板式轨道，将设计好的预制钢轨板直接安装在铺设的定位器上，再通过连接装置将轨板固定在位。
该工法具有以下特点：1. 施工速度快：预制的钢轨板可以大面积地进行整体铺设，较传统施工工法节省了大量的施工时间。
2. 施工效率高：钢轨板预先在工厂进行生产，且轨道安装简便，不需要进行打底、平整等传统工序，因此施工效率高。
3. 环保节能：采用无砟轨道可以减少使用石料和水泥等材料的量，节约了资源，同时减少了施工过程中的环境污染。
4. 维护方便：预制钢轨板可以实现模块化更换，便于维护和修理，可大大提高线路的使用寿命。
三、适应范围CRTSⅢ型板式无砟轨道施工工法适用于各种类型的铁路线路，包括高速铁路、城市轨道交通等。
它具有较好的适应性和灵活性，可以满足不同线路的需求。
四、工艺原理CRTSⅢ型板式无砟轨道施工工法的工艺原理是将预制好的钢轨板与定位器相结合，通过连接装置将轨板固定在位。
具体工艺包括以下几个方面：1. 施工工法与实际工程之间的联系分析：根据实际工程需求，确定钢轨板的材质、长度、预制方式等参数，保证施工工法与实际工程之间的充分联系。
2. 采取的技术措施：对定位器的设置、固定装置的设计、连接装置的选择等进行详细分析和解释，确保工法的可靠性和稳定性。
五、施工工艺CRTSⅢ型板式无砟轨道施工工法的施工过程包括以下几个阶段：1. 定位器的安装：根据设计要求，在路基上铺设预定位器，保证位置准确。
2. 预制钢轨板的铺设：将预制好的钢轨板按照规定的间距、尺寸、位置等要求进行铺设。
3. 连接装置的安装：将连接装置安装在预制钢轨板之间，固定好整个轨道。
客运专线CRTSⅢ型板式无砟轨道施工工法一、前言CRTSⅢ型板式无砟轨道施工工法是一种新型的轨道施工方法，具有一系列的独特特点和优势。
本文将介绍该工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点CRTSⅢ型板式无砟轨道施工工法相对于传统的施工工法，具有以下几个显著特点：1. 施工快速高效：该工法采用模块化的构件和快速连接方式，施工速度远远快于传统的施工方法。
2. 施工质量高：该工法使用预制的板式轨道构件，保证了施工质量的一致性和精度。
3. 环境影响小：工法过程中几乎不产生噪音、粉尘和振动，对周边环境的影响较小。
4. 维护成本低：由于采用了优质的材料和模块化的构件，维护成本较低。
三、适应范围该工法适用于各类城市轨道交通项目、铁路线路等工程的建设。
它可以根据不同的需要，灵活地应用于各种地形和地质条件下，满足不同需求的工程要求。
四、工艺原理CRTSⅢ型板式无砟轨道施工工法的原理是：通过将预制的板式轨道构件按照设计要求，通过连接件和固定件进行组装，形成一条完整的轨道线路。
该工法通过模块化的设计和高精度的制造，保证了轨道的平整度和稳定性。
施工工法所采取的技术措施包括：地基处理、轨道铺设、连接件和固定件的安装、轨道调整和固定等。
这些措施有效地保证了轨道线路的精度和稳定性。
五、施工工艺CRTSⅢ型板式无砟轨道施工工法的施工过程主要包括以下几个阶段：1. 地基处理：根据设计要求对地基进行处理，包括清理、加固等措施。
2. 轨道布置：将预制的板式轨道构件按照设计要求进行布置，并进行连接和固定。
3. 轨道调整：通过调整装置对轨道进行校正和调整，保证轨道的精度。
4.轨道固定：使用固定件将轨道固定在地基上。
5. 完善工程：对轨道进行清理、检查等工作，确保施工质量符合要求。
六、劳动组织CRTSⅢ型板式无砟轨道施工工法的劳动组织包括施工队伍的组成、工作分工以及工作流程等。
城际铁路CRTSⅢ型板式无砟轨道施工技术摘要：武汉城市圈城际铁路采用CRTSⅢ型板式无砟轨道，无砟轨道系统由钢筋混凝土底座板、中间隔离层、自密实混凝土填充层和轨道板组成，施工方法与工艺包括沉降评估、CPⅢ网测设与评估、轨道板底座施工、轨道基准点CPⅣ测设、中间隔离层及弹性垫层施工、限位凹槽（凹槽）钢筋安装、轨道板粗铺、轨道板精调、自密实混凝土灌注、长钢轨铺设、轨道静态精调等。
关键词：CRTSⅢ型板式无碴轨道;轨道板铺设;施工工艺Abstract: wuhan city circle the inter-city railway CRTS Ⅲtype plate frantic jumble no track, without a frantic jumble rail system consists of reinforced concrete base plate, middle isolation layer, layer of self-compacting concrete filling and rail board composition, construction methods and technologies include settlement evaluation, CP Ⅲnets measurement and evaluation, a track board base construction, rail benchmark CP Ⅳset among the isolation layer, and the resilient pad to construction, limit grooves (groove) reinforced the installation, rail board thick, rail board shop, attune of self-compacting concrete infusion, long rail laying, rail static fine adjustment, etc.Keywords: CRTS Ⅲtype slab ballastless track; Rail board laid; Construction technology中图分类号：TU74文献标识码：A 文章编号：1 工程概况1.1 工程概况武汉城市圈城际铁路包括武（汉）咸（宁）铁路77.039千米、武黄（石）铁路93.2千米、武（汉黄）冈铁路35.9千米、（武）汉孝（感）铁路61.668千米，正线轨道设计采用CRTSⅢ型板式无砟轨道系统，双线一次建成，全线铺设无缝钢轨。
1 概述高速铁路CRTS Ⅲ型板式无砟轨道是具有我国自主知识产权的新型无砟轨道结构形式，采用该结构形式的高速铁路不仅具有高平顺性、高可靠性、高稳定性，而且具有良好的耐久性和较低的维护成本。
近年来，随着高速铁路的快速发展，CRTS Ⅲ型板无砟轨道施工技术逐步推广运用并日益完善，形成了一套较为成熟的施工工艺[1-11]。
CRTS Ⅲ型板式无砟轨道施工技术主要包括布板、底座施工、轨道板铺设及精调、自密实混凝土灌注等工序。
依托盘营、郑徐、京沈等铁路客运专线工程，阐述CRTS Ⅲ型板式无砟轨道施工技术。
2 布板技术2.1 设计布板考虑平面曲线和超高、纵断面竖曲线及坡度等诸多要素的轨道线路是一条复杂的三维曲线。
为确保轨道铺设位置正确，研发了设计布板软件，可对CRTS Ⅲ型板式无砟轨道进行空间布板，实现不同结构物、不同平纵断面上轨道板配板设计，以及轨道板模具调整数据计算，生成轨道板空间定位坐标。
2.1.1 配板设计在获取全线线路参数后，通过定义不同的桥跨类型、路基段落等里程位置信息，形成轨道布置基础数据库，保证轨道板与线下结构物结构分界处对齐，同时将桥墩里程及相邻两桥墩间的桥梁类型纳入布板软件，进行梁缝检算，最终计算确定轨道板在线路中的位置，并生成轨道板布置表供轨道板铺设和精调施工使用。
CRTS Ⅲ型板式无砟轨道施工技术樊齐旻，孙学奎，邢志胜（京沈铁路客运专线辽宁有限责任公司，辽宁 沈阳 110006）摘 要：高速铁路CRTS Ⅲ型板式无砟轨道是具有我国自主知识产权的新型轨道结构形式。
论述CRTS Ⅲ型板式无砟轨道施工布板、底座施工、轨道板铺设与自密实混凝土灌注主要施工技术。
阐述无砟道床施工工艺流程，从底座浇筑、轨道板铺设及精调、自密实混凝土灌注等方面分析施工关键工序，提出施工中应保证底座钢筋保护层厚度、控制轨道板精调精度、控制自密实混凝土的实料拌制性能稳定和加强混凝土养护措施等注意事项，可为CRTS Ⅲ型板式无砟轨道施工技术优化和完善提供借鉴。
