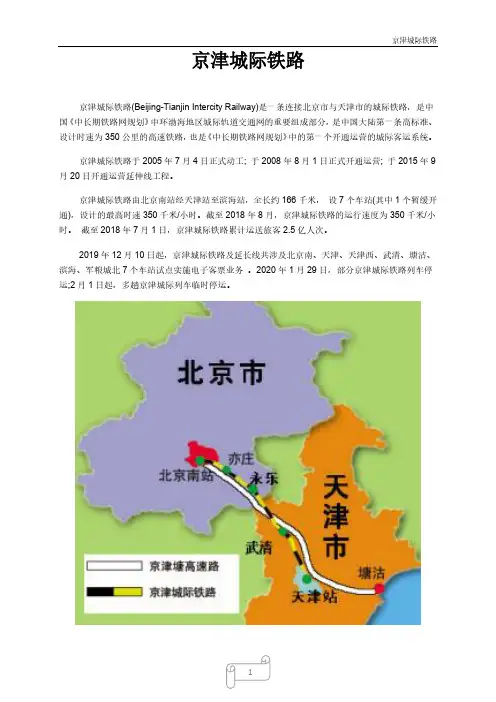

京津城际铁路京津城际铁路(Beijing-Tianjin Intercity Railway)是一条连接北京市与天津市的城际铁路，是中国《中长期铁路网规划》中环渤海地区城际轨道交通网的重要组成部分，是中国大陆第一条高标准、设计时速为350公里的高速铁路，也是《中长期铁路网规划》中的第一个开通运营的城际客运系统。

京津城际铁路于2005年7月4日正式动工; 于2008年8月1日正式开通运营; 于2015年9月20日开通运营延伸线工程。

京津城际铁路由北京南站经天津站至滨海站，全长约166千米，设7个车站(其中1个暂缓开通)，设计的最高时速350千米/小时。

截至2018年8月，京津城际铁路的运行速度为350千米/小时。

截至2018年7月1日，京津城际铁路累计运送旅客2.5亿人次。

2019年12月10日起，京津城际铁路及延长线共涉及北京南、天津、天津西、武清、塘沽、滨海、军粮城北7个车站试点实施电子客票业务。

2020年1月29日，部分京津城际铁路列车停运;2月1日起，多趟京津城际列车临时停运。

基本信息∙中文名称京津城际铁路∙外文名称Beijing-Tianjin Intercity Railway∙开通日期2008年8月1日∙线路长度200千米∙运营速度350千米/小时∙铁路等级高速铁路∙车站数量7个(截至2015年9月，其中1个暂缓开通)∙起止站点北京南站、滨海站∙途经省市京、津∙沿途城市北京、天津历史沿革2002年2月，天津南开大学教授刘秉镰在"京津经济一体化战略研究与建议"的课题讨论上，首次提出在在北京和天津之间建设高速铁路。

2003年6月起，原中华人民共和国铁道部和北京市、天津市政府开始进行初商。

2004年1月，中国国务院常务会议通过《中长期铁路网规划》，京津城际铁路被列入其中;同年10月24日，原中华人民共和国铁道部与北京市、天津市政府联合确定了线路规划; 同年12月3日，《京津城际轨道交通项目可行性研究报告》经中国国务院总理办公会讨论通过，京津城际铁路正式立项。

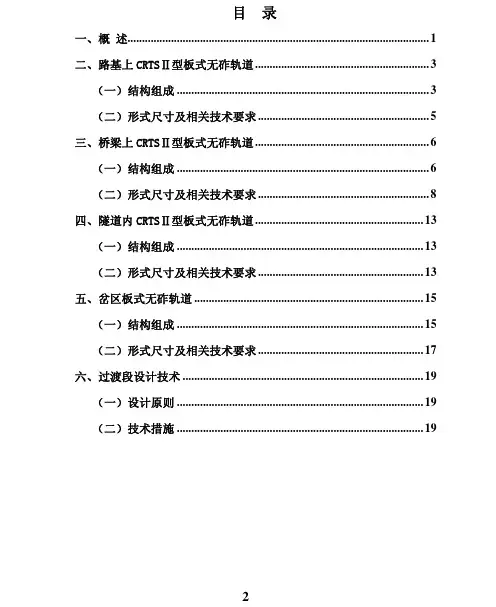

目录一、概 述 (1)二、路基上CRTSⅡ型板式无砟轨道 (3)（一）结构组成 (3)（二）形式尺寸及相关技术要求 (5)三、桥梁上CRTSⅡ型板式无砟轨道 (6)（一）结构组成 (6)（二）形式尺寸及相关技术要求 (8)四、隧道内CRTSⅡ型板式无砟轨道 (13)（一）结构组成 (13)（二）形式尺寸及相关技术要求 (13)五、岔区板式无砟轨道 (15)（一）结构组成 (15)（二）形式尺寸及相关技术要求 (17)六、过渡段设计技术 (19)（一）设计原则 (19)（二）技术措施 (19)一、概 述2005年，我国系统引进了德国博格板式无砟轨道设计、制造、施工、养护维修及工装、工艺等成套技术。

在铁道部“引进、消化、吸收、再创新”的战略部署下，通过京津城际铁路的工程实践，无砟轨道系统技术总结、系统技术再创新工作，已经形成了我国CRTSⅡ型板式无砟轨道系统成套技术。

图1.1 运营中的京津城际铁路目前，京沪高速铁路以及国内的大部分客运专线铁路均采用了CRTSⅡ型式无砟轨道，其主要结构特点如下：CRTSⅡ型板式无砟轨道与其他类型无砟轨道的明显区别在于全线轨道板和桥上底座板均为纵向连续结构，这是CRTSⅡ型板式无砟轨道系统的主要特点。

1.轨道板采用工厂化预制，通过布板软件计算出轨道板布设、制作、打磨、铺设等工序所需的全部轨道几何数据，实现了设计、制造和施工的数据共享；2.轨道板相互之间通过纵向精轧螺纹钢筋连接，较好地解决了板端变形问题，提高了行车舒适度；3.轨道板采用数控机床打磨工艺，打磨精度可达0.1mm，通过高精度的测量和精调系统，轨道板铺设后即可获得高精度的轨道几何，最大限度的降低铺轨精调工作，大幅度提高综合施工进度。

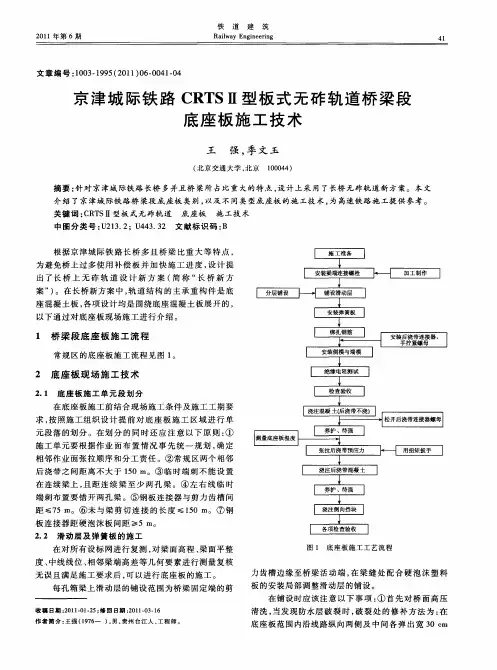

4.桥上底座板不受桥跨的限制，为跨越梁缝的纵向连续结构， 桥上的轨道板与路基、隧道内的一致，均为标准轨道板，利于工厂化、标准化生产，便于质量控制，同时简化轨道板的安装和铺设；5.摩擦板、端刺结构是桥上CRTSⅡ型板式无砟轨道系统的锚固体系，通过摩擦板和端刺将温度力和制动力传递到路基；6.梁面设置设置滑动层，隔离桥梁与轨道间的相互作用，以减小桥梁伸缩引起的钢轨和板内纵向附加力，实现大跨连续梁上取消伸缩调节器；7.一般情况下，在桥梁固定支座上方，桥梁和底座板间设置剪力齿槽、预埋件，将制动力和温度力及时向墩台上传递；8.在梁缝处设置高强度挤塑板，减小梁端转角对无砟轨道结构的影响；9.在底座板两侧设置侧向挡块进行横向、竖向限位；10.支承层采用水硬性材料或素混凝土，不需要配筋，结构简单，施工方便，同时可减少工程投资。

京津城际轨道交通工程方案一、项目概况京津城际轨道交通工程项目包括两条轨道线路，分别是连接北京和天津的城际轨道线路和连接北京和廊坊的城际轨道线路。

这两条线路总长分别为130公里和80公里，设计时速为300公里/小时，是中国高速铁路网的重要组成部分。

该项目的建设将有效缓解京津地区的交通压力，提高区域交通效率，促进产业升级和城市化发展。

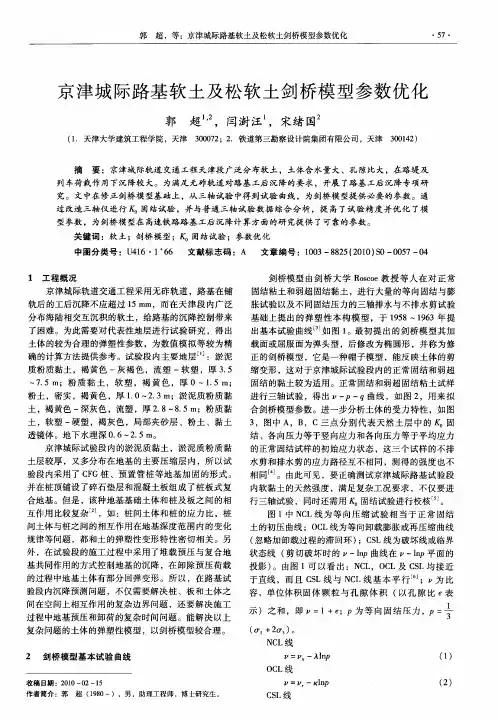

二、工程建设1.线路规划京津城际轨道交通工程线路规划充分考虑了京津地区的地理环境、城市布局、交通需求等因素。

线路采用了直线段和曲线段相结合的设计，以确保列车的运行速度和舒适性。

线路布设经过了细致的地质勘探和环境评估，以保证线路的安全稳定和对周边环境的影响最小化。

2.车辆采购项目采购了一批先进的城际轨道列车，这些列车具有高速、大运力、低能耗等特点，能够满足未来京津城际轨道交通的运营需求。

列车的设计充分考虑了多种因素，包括乘客舒适度、列车运行稳定性、安全标准等，以确保列车的运行安全和乘客的舒适性。

3.车站建设项目建设了多个车站，其中包括了起点站、途经站和终点站等。

这些车站的设计充分考虑了乘客的出行需求和车站功能的实用性，为乘客提供方便快捷的出行服务。

车站的建设也充分考虑了线路的运营需求和轨道列车的运行特点，以确保车站的安全、高效运营。

4.安全保障在工程建设中，项目组织了一系列科学、系统的安全管理措施，包括了施工安全管理、设备安全管理、运营安全管理等方面的工作。

工程建设中采用了国际先进的技术和设备，以确保工程的质量和安全标准。

三、运营管理1.运营组织京津城际轨道交通工程的列车运营将采用先进的自动列车运行系统，保证列车的安全、高效运行。

同时，项目组织了专业的列车驾驶员和维修人员，形成了完善的运营团队，确保列车的安全、高效运行。

2.票务管理为方便乘客购票、上车等出行服务，项目进行了先进的自助售票系统的建设，并实行了电子票务系统。

这些系统将大大提高乘客的出行便利性，促进城际轨道交通的智能化发展。

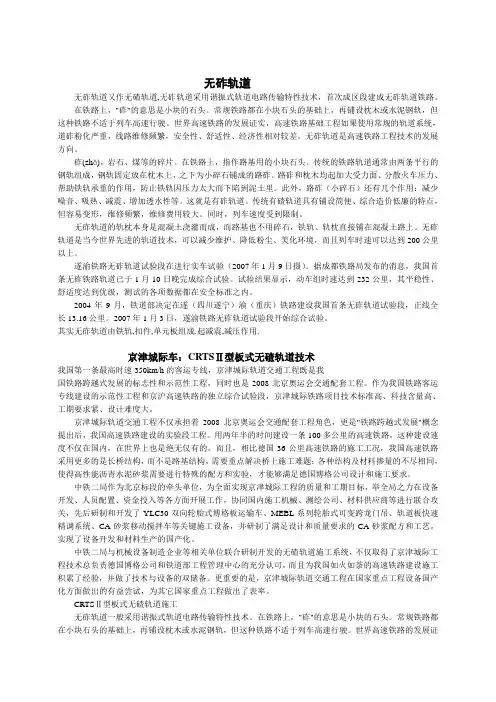

无砟轨道无砟轨道又作无碴轨道,无砟轨道采用谐振式轨道电路传输特性技术，首次成区段建成无砟轨道铁路。

在铁路上，"砟"的意思是小块的石头。

常规铁路都在小块石头的基础上，再铺设枕木或水泥钢轨，但这种铁路不适于列车高速行驶。

世界高速铁路的发展证实，高速铁路基础工程如果使用常规的轨道系统，道砟粉化严重，线路维修频繁，安全性、舒适性、经济性相对较差。

无砟轨道是高速铁路工程技术的发展方向。

砟(zhǎ)，岩石、煤等的碎片。

在铁路上，指作路基用的小块石头。

传统的铁路轨道通常由两条平行的钢轨组成，钢轨固定放在枕木上，之下为小碎石铺成的路砟。

路砟和枕木均起加大受力面、分散火车压力、帮助铁轨承重的作用，防止铁轨因压力太大而下陷到泥土里。

此外，路砟（小碎石）还有几个作用：减少噪音、吸热、减震、增加透水性等。

这就是有砟轨道。

传统有碴轨道具有铺设简便、综合造价低廉的特点，但容易变形，维修频繁，维修费用较大。

同时，列车速度受到限制。

无砟轨道的轨枕本身是混凝土浇灌而成，而路基也不用碎石，铁轨、轨枕直接铺在混凝土路上。

无砟轨道是当今世界先进的轨道技术，可以减少维护、降低粉尘、美化环境，而且列车时速可以达到200公里以上。

遂渝铁路无砟轨道试验段在进行实车试验（2007年1月9日摄）。

据成都铁路局发布的消息，我国首条无砟铁路轨道已于1月10日晚完成综合试验。

试验结果显示，动车组时速达到232公里，其平稳性、舒适度达到优级，测试的各项数据都在安全标准之内。

2004年9月，铁道部决定在遂（四川遂宁）渝（重庆）铁路建设我国首条无砟轨道试验段，正线全长13.16公里。

2007年1月3日，遂渝铁路无砟轨道试验段开始综合试验。

其实无砟轨道由铁轨,扣件,单元板组成.起减震,减压作用.京津城际车：CRTSⅡ型板式无碴轨道技术我国第一条最高时速350km/h的客运专线，京津城际轨道交通工程既是我国铁路跨越式发展的标志性和示范性工程，同时也是2008北京奥运会交通配套工程。

绪论1.1关于无砟轨道无砟轨道，是指采用混凝土、沥青混合料等整体基础取代散粒碎石道床的轨道结构统称为无砟轨道。

其轨枕本身是混凝土浇灌而成，而路基也不用碎石，钢轨、轨枕直接铺在混凝土路基上。

无砟轨道是当今世界先进的轨道技术，可以减少维护、降低粉尘、美化环境、而且列车时速可以达到200公里以上。

无砟轨道又作无碴轨道。

在铁路上，“砟”的意思是小块的石头。

常规铁路都在小块石头的基础上，再铺设枕木或混凝土轨枕，最后铺设钢轨，但这种线路不适于列车高速行驶。

高速铁路的发展史证明，其基础工程如果使用常规的轨道系统，会造成道砟粉化严重、线路维修频繁的后果，安全性、舒适性、经济性相对较差。

但无砟轨道均克服了上述缺点，是高速铁路工程技术的发展方向。

无砟轨道平顺性好，稳定性好，使用寿命长，耐久性好，维修工作少，避免了飞溅道砟。

1.2无砟轨道的背景与研究现状无砟轨道的一个突出特点就是“少维护”或“免维护”，这个特点对于高速铁路来说尤为重要。

无砟轨道完全不同于有砟轨道的结构特点，有砟轨道一旦产生不平顺对于整体整治来说是相当困难的随着我国城市轨道交通的兴建，列车速度越来越快，对线路的稳定性和平顺性要求越来越高，同时由于行车密度加大，轨道的养护维修变得更加困难。

无砟轨道具有整体性强、稳定性好、稳固耐用、轨道变形小等优点，因其高稳定性、高平顺性而达到广泛应用，有利于高速行车，可大大的减少养护维护工作量、降低作业强度和改善作业条件。

一些国家已经把无砟轨道作为轨道的主要结构形式进行全面推广，并取得了显著的经济效益和社会效益。

无砟轨道是以混凝土或沥青混合料取代有砟道砟道床组成的轨道结构形式，高速铁路的发展历史证明：无砟轨道是具有高平顺性、刚度均匀性好，轨道几何位能持久保持、维修工作量显著减少等特点，在各国得到迅速发展。

特别是高速铁路，一些国家已把无砟轨道作为轨道的主要结构的主要结构形式进行全面推广，并取得显著的经济效益和社会效益。

1.3 无砟轨道的前景随着我国既有线提速和铁路客运专线建设的展开，对线路的稳定性和平顺性要求越来越高。

京津城际铁路京津城际铁路全长120公里，列车运行最高时速350公里，沿途设北京南、亦庄、永乐、武清、天津5座车站，其中永乐站为预留车站。

该工程于2005年7月开工建设，2007年12月全线铺通，2008年8月1日通车运营。

京津城际铁路汇集了当今世界高速铁路建设的最新科技成果和先进技术，从线路基础部分看，主要体现在以下几个方面：1．无砟轨道技术。

轨道结构是铁路线路的基础，是支撑列车运行的重要组成部分。

目前世界上铁路轨道结构分为有砟轨道和无砟轨道两种。

与传统的有砟轨道相比，无砟轨道具有结构稳定，使用寿命长，维修工作量小，有利于提高运输效率等特点，尤其适合对线路的平顺性和稳定性具有很高要求的高速铁路。

日本、德国等国家和地区的部分高速铁路铺设了无砟轨道。

目前，国内外开发的无砟轨道有几十种，其中技术先进的有双块式和板式两大类。

京津城际铁路采用的是板式无砟轨道。

这种轨道板长6.45米、宽2.55米、厚0.2米，主要由钢轨、扣件、预制轨道板、混凝土底座（支承层）组成。

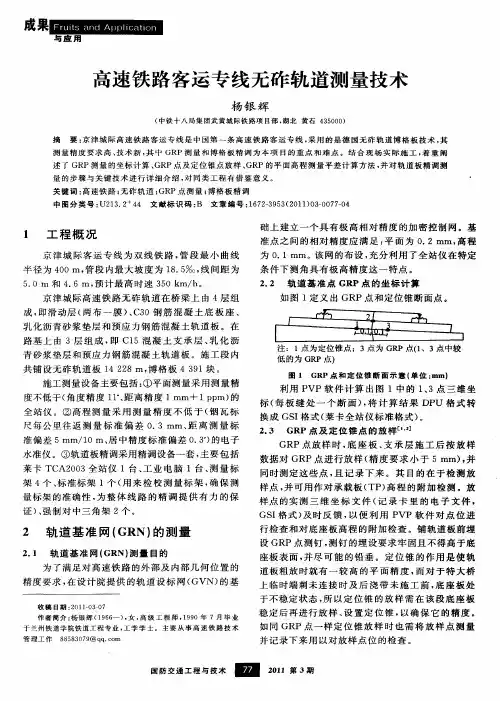

无砟轨道的设计、制造、安装要求非常高。

轨道板是严格按照设计的几何尺寸、结构和规范的制作工艺，在工厂预制加工的，其精度误差以毫米级计量；每个扣件承轨槽，要根据水平、高程三维坐标，采用数控机床进行精密打磨加工，精度达到0.1毫米；无砟轨道的铺设需要采用专门施工机械和测量设备，经过粗调、精调等一系列步骤。

京津城际铁路共铺设了34535块板式轨道板。

通过京津城际铁路的建设实践，我国已完全掌握了无砟轨道的设计建造技术，形成了中国铁路无砟轨道技术标准和规范。

钢轨是铁路线路的主要组成部分，它直接承受列车传来的压力、冲击和振动。

传统铁路线路采用25米至100米长的钢轨，通过连接板联结，每根钢轨端头留有一定的伸缩缝，当火车车轮经过时会产生撞击、振动和噪声。

无缝线路的应用，保证了高速铁路线路的高平顺性，大大降低了列车轮子与钢轨摩擦产生的噪音和列车的振动，提高了旅客乘坐的舒适度，同时减少钢轨与列车车轮的磨耗，延长了设备使用寿命。

客运专线无砟轨道一次性铺设跨区间无缝线路施工技术史渡陈太权邓启军【摘要】京津城际铁路设计为CRTSⅡ型板式无砟轨道，是我国修建的第一条时速350km 铁路客运专线，采用500m厂焊长钢轨一次性铺设跨区间无缝线路。

工程具有工期紧、技术新、质量高等特点。

中铁二局在广泛研究国内外铺轨、焊轨技术和设备的基础上，结合工程实际，通过技术创新开发了具有自主知识产权的WZ500型无砟轨道铺轨机组，引进K922移动焊轨设备，成功实现一次铺设500m长钢轨和无缝线路焊接锁定的工期和质量目标。

本文以中铁二局京津城际铁路无缝线路铺轨为例，介绍了WZ500型无砟轨道铺轨机组运输和铺设`500m长钢轨、K922移动焊轨机工地焊接长钢轨和无缝线路锁定的施工技术，同时介绍了资源配置、质量和安全控制的要点。

【关键词】铁路客运专线无砟轨道无缝线路施工技术1、史渡，中铁二局集团新运工程有限公司，四川成都6100312、陈太权，中铁二局集团新运工程有限公司，四川成都6100313、邓启军，中铁二局集团新运工程有限公司，四川成都610031史渡，男，江苏丰县人，1953年6月生，工程师，身份证号码：5403；通讯地址：成都市金牛区长福街1号；执笔人联系电话：；E-Mail：参考文献：1、中华人民共和国铁道部，铁建设[2007]85号，客运专线无砟轨道铁路工程施工质量验收暂行规定，中国铁道出版社，2007年；2、中华人民共和国铁道部TB/T 、2-2005,钢轨焊接之通用技术条件、闪光接触焊。

中国铁道出版社，2005年；3、何华武，无砟轨道技术，中国铁道出版社，2005年；4、卢祖文，客运专线铁路轨道，中国铁道出版社，2005年；5、王金山等，无缝线路一次性铺设、焊接施工技术探讨，上海铁道科技；6、德国博格公司，博格板式无砟轨道道岔安装技术要求，2007年。

1 前言京津城际铁路全长115km，是修建的我国第一条设计时速350km铁路客运专线，引进德国博格板式无砟轨道系统，设计CRTSⅡ型板式无砟轨道结构。
