史上最全的楼宇对讲系统故障解决方案一、楼宇对讲主机按键无作用(1)检查系统电源供电是否正常,所提供的电压、电流能否满足系统要求,正常DC13.4—15V范围内。
电源线太细传输距离远,系统负载过大也会造成拉低电压使主机无法正常工作。
(2)将主机主干线、联网线、视频线拨下,只保留电源线如主机正常则说明主机本身基本正常,请检查其它设备和线路。
(3)测试主机至解码器的各个端口的正常电压和信号,与不正常时的进行比较,采用分段替换方式找出故障点。
二、主机呼不通任何可视门铃分机或呼通断线(1)检查主干线各输出端口信号、电压;(2)检查可视门铃主机编码是否正确是否发生有重码现象,特别注意出厂自动对应码与后面修改码发生的重码现象;(3)检查主干线连接是否正确;(4)线径是否符合系统需求,线材本身有无质量问题;(5)是否有主设备损坏;(6)线路长的或最远处的分机呼通就断线,能呼通但无对讲很明显为供电不足造成。
三、故障排除方法和要点:(1)要排除故障首先要对系统充分了解,例如系统工作电压、电流、信号控制方式.各输出端口作用,设置编程,合理配置数量,传输方式、传输距离、传输环境,设备使用坏境、安装标准,接线工艺及与系统配套使用的设备技术要求;(2)合理的故障排除方法,会大大提高维护效率,一般采取分段、分级、替换、缩小范围方式,将故障范围缩小和确定在某一设备上面,让正常的设备使用,再排除故障。
在排除过程中,重要设备、唯一的设备必须保证是好的,再向外查找,特别要注意的是系统参数设置,故障现象有无规律性,时间性.属全部或是个别;(3)分析要全面,重复出现的故障要找出原因,要有纠正预防措施,维护过程中如有疑问及时咨询,确保系统正常运行。
四、与开锁有关的故障(1)首先要检查开锁信号控制方式,电锁本身的工作方式,供电电压、电流、连线是否正确,所选用的电锁和电源是否能配套使用;(2)检查系统属个别不能开锁或全部不能开锁,整单元不能开锁请检查主干线开锁信号线的电压可分段断开测试直至找到故障点,某层不能开锁请检查该层解码器,可通过替换方式来确定。
楼宇对讲门铃检修方案楼宇对讲门铃是现代化楼宇管理的重要设备之一,它在楼宇中起到了重要的作用。
它能够实现对来访者的身份核查、远程开锁等功能,是管理人员展示楼宇安全的重要工具。
然而,由于使用频繁、环境变化等原因,对讲门铃也经常会出现故障和损坏。
如何对楼宇对讲门铃进行维护和保养,维护它的正常运转,成为了每一个小区管理人员必须要面对的问题。
因此,建立一套全面的楼宇对讲门铃检修方案便显得至关重要。
检查楼宇对讲门铃的外观首先,对楼宇对讲门铃进行检查,看是否外观有损坏或磨损,门铃表面是否有擦拭不掉的污渍或划痕。
如发现问题,必须及时更换门铃外壳或相关配件。
检查电缆接线电缆接线应该是妥善固定在机器内部的。
拿出电缆,看是否被割、毁坏或者被擦掉了保护层。
如检测到这些问题,需要在检查过程结束后重新进行电缆接线。
检查内部电源系统另一个重要区域是电源系统。
检查操作时必须不接户外或者室外的电源。
检查电源方箱内的保险丝是否损坏,火线、零线是否存在漏电等。
测试语音对讲门铃的重要部分之一就是语音播放。
必须每天测试语音系统,以确保系统不会出错。
自我检查将检查发射器和接收器。
简单地说,发射器会输出音频信号,接收器将收到信号以进行播放。
如果发现语音技术出现问题,则需立即更换模块便可。
测试铃声需要测试楼宇门铃播放是否正常。
门铃主要与警报和语音技术有关。
警报在恶劣的天气条件下依然能够发出明显报警,而语音技术确保在任何情况下都能清晰地听到门铃声。
测试期间要确保设备在正常操作的情况下正常反映。
如果发现问题,必须更换另一个可靠的设备。
保养门铃楼宇对讲门铃是使用频繁的设备,必须进行保养才能确保处理请求的准确性和响应速度。
门铃必须每天保养,以确保设备不会出现任何故障。
对于加装电视监控摄像头的门铃,应该每隔两周彻底清洁。
周期性维护楼宇管理人员必须定期进行检查,以确保门铃在所有方面都能正常操作。
周期性检查需要在每季度最少一次。
检查内容可以包括检查电缆接线和框内配件是否齐全,维护铃声系统和电源系统是否有效,是否需要更新软件等等。
楼宇对讲门铃检修方案一、检查设备1.1 检查门铃主机•打开门铃主机盖板,查看电源端口是否有松动或电缆进出口处是否有加固结构。
•检查主机与室内扩音器之间的通讯线是否存在松动或老化现象。
•检查主机内部排线与插头之间的连接是否紧密,固定是否牢靠。
1.2 室内扩音器•检查扩音器面板是否存在开裂、刮伤等现象。
•检查音量控制旋钮是否灵活,有无失灵现象。
•检查通讯线是否连接牢固,是否存在脱落。
•检查喇叭是否存在断口、老化现象,是否需要更换。
1.3 门口对讲机•检查对讲机外壳是否破裂、变形、变色等现象。
•检查喇叭是否存在断口、老化现象,是否需要更换。
•检查通讯线是否连接牢固,是否存在脱落。
二、故障排除2.1 门铃主机无法正常响应•检查主机电源线、通讯线以及插头是否连接牢固。
•检查主机内部排线连接是否紧密,是否存在断路或老化现象。
•检查主机板卡上是否有异常现象,如烧焦、短路等,需要及时更换。
2.2 室内扩音器无法正常响应•检查扩音器电源线、通讯线以及插头是否连接牢固。
•检查扩音器内部排线连接是否紧密,是否存在断路或老化现象。
•检查扩音器音量控制旋钮是否灵活,有无失灵现象。
需要及时更换。
2.3 门口对讲机无法正常响应•检查对讲机电源线、通讯线以及插头是否连接牢固。
•检查对讲机内部排线连接是否紧密,是否存在断路或老化现象。
•检查对讲机喇叭是否存在断口、老化现象,是否需要更换。
三、常规维护3.1 照顾好设备楼宇对讲门铃虽然经久耐用,但也需要正确的维护才能发挥更好的作用。
日常使用中,保持设备表面清洁,定期检查设备运行状况,防止灰尘、脏污等堵塞设备。
同时,尽可能避免撞击设备或靠近热源等行为。
3.2 定期检查设备对电子设备而言,定期检查很有必要。
对于楼宇对讲门铃也不例外。
应该每隔一段时间检查涉及到设备外部连接的线缆,确保它们牢固连接。
同时,检查设备连接线的绝缘外层是否磨损或有裂缝,如果有,则应立即更换。
四、总结楼宇对讲门铃是居民生活中不可或缺的一项设备。
楼宇对讲门铃检修方案楼宇对讲门铃在现代社会的住宅中起着不可或缺的作用,它可以帮助住宅安装者轻松地管理住户进出小区的事宜,让住宅管理工作更加高效、便捷。
然而,随着使用的时间不断推移,楼宇对讲门铃可能会出现一些问题,如接线松动、零件老化、软件故障等等。
因此,在正常的使用过程中,定期维护和检修是非常必要的。
本文将介绍一些楼宇对讲门铃检修方案,希望能够帮助到大家。
1. 检查设备的连接设备连接失灵是促成楼宇门铃问题的常见原因。
检查设备连接要求注意以下几个方面:•检查接线插头: 插头有没有松动或是損坏。
如果插头松动就扭动它,通过这种方式,使插头牢固的吸附在相应的接口上面。
•检查电源连接: 电源无法正常连接也是促成楼宇对讲门铃失灵的常见原因。
检查是否有电力输入——查看门铃是否有电池组,或者有没有被插上适配器或数据线,检查电源是否正常。
•检查与其他设备的连接: 检查门铃设备与其他设备的连接插头是否有松动,方法还是插上去拧一下。
2. 检查设备内部线路检查设备内部线路至关重要。
线路损坏或者零件磨损都是造成楼宇对讲门铃失灵的原因。
对此,建议按照如下步骤进行:•拆下设备外壳: 取下门铃设备的外壳,对内部设备进行检查。
请记住,要使用螺丝刀和钳子等硬件工具。
•检查线路: 检查设备的内部线路和相关连接是否完好无损。
通过调查线路是否有磨损,裂缝或是腐蚀情况,来决定需要更换或是进行修复。
•检查元件和零件: 门铃的元件和零部件或许也有损坏,需要更换。
对于需要进行更换的部分,应该注意它们尺寸的匹配以及功能是否相同。
3. 检查软件软件故障也可能导致门铃失灵。
一般,软件故障可以通过以下方法解决:•重新启动设备: 关闭设备开关,等待片刻再重新打开,有时即能解决问题。
•检查设备的配对情况: 符合要求的门铃设备应该与其他一些设备(比如摄像头或者手机)连接对应,检查设备是否已经与其他设备配对。
若还没有,就要重新配对设备。
•更新设备软件: 如果设备软件版本太旧,可能会导致一些问题,因此更新软件版本。
楼宇对讲机维修—楼宇对讲系统故障分析与维修楼宇对讲机的常见故障主要包括以下几种,整机不工作、不能呼叫、不能对讲、不能开锁等等。
在维修前要找到确切的故障点,可采用追踪故障的方法确定故障部位,明确是主机发生故障,还是个别住户分机发生故障,采取相应的检修措施。
楼宇对讲系统接线图楼宇对讲机维修—电源盒故障维修电源盒常见故障有两种:一是无电压输出,二是输出电压低于正常值。
无电压输出的原因常见为保险丝熔断、降压变压器开路、整流滤波电路损坏、电源盒与主机之间的连接线断线等。
其故障现象是指示灯不亮,整机不工作。
检修时,可通过测量主机电源输入接线端子的电压或采用代换电源盒、直接用12V电瓶为主机供电的方法,判断故障范围。
维修时可以根据情况更换保险丝,接好断线,更换电源箱等。
楼宇对讲机维修—开锁电路故障维修一是全楼住户均不能开锁,二是个别住户不能开锁。
若是全楼住户均不能开锁,故障在主机内部的开锁电路或电控锁中,常见为Q6、Q7开锁电路故障,电控锁与主机之间的开锁线断路,开锁充电电容器C18容量减小或开路等。
若是个别住户不能开锁,故障在分机内部开锁按键或该分机的开锁线断线或接触不良。
如果出现门口机不停开关机现象,需要检查分机号码是否重号或者忘记编号,确认状态线路是否接好。
门口机出现死机时,需要检查电源输出电压是否低于10.5V,如果小于10.5V,需要更换电源箱,如果不是,则须更换门口机。
楼宇对讲机维修—对讲电路故障维修一是全楼住户均不能对讲,二是个别住户不能对讲。
若是全楼住户均不能对讲,故障在主机内部的对讲电路,常见为对讲电路电源控制电路Q1、Q2故障,对讲电路U1及其外围电路故障,主机与分机之间的送话,受话共用线断线等。
若是个别住户不能对讲,故障在分机内部或该分机送话、受话线断线。
通过追踪功能故障和故障分机,可以准确判断故障部位和故障原因,从而针对主机或者分机采取有效的维修措施。
上述的故障仍不全面,仅供大家参考,具体的维修方法仍需要在了解楼宇系统电路的基础上进行判断实施。
对讲门铃故障检修,对应三种维修方法!对讲门铃主要用在门上,可用来和楼下的用户进行沟通,辨认是否是访客,若不是,就不用理会,保护了用户看隐私和安全,但使用过于频繁,时间久了,可能会出现一些小故障,应该提前了解对讲门铃故障检修方法。
对讲门铃故障检修,有三个常见故障,只要能全部搞定,不用再害怕小故障了。
可看下文的分析!对讲门铃三大故障检修方法1、在主机能够正常的情况下,管理机不能工作:(1)线接错先检查联网线中的信号线是否连接是否正确,排查联网转换器的各个接线是否正常,部份厂家的联网总线直接接到单元主机上面的,若不对,及时修改。
(2)联网转换器异常使用联网转换器的,如果监视功能正常,管理机与该单元内用户都正常,要考虑联网转换器的切换问题;可更换相同型号、功能的产品测试。
(3)线路问题如果是线路问题,可检测从上一楼对讲设备,到此单元系统中的所有线路,看是否有断裂、接头松掉、短路、浸水等现像;一旦有,,及时对应检修。
2、在主机能够正常的情况下,室内分机不能工作:(1)全部分机不能工作可检查单元系统主干线,看线路是否有接错、短路、中间断损;其次测试单元主机是否有信号输出,最后依次检测楼层平台,看楼层平台是否烧毁或损坏,因多数楼房对讲系统的楼层平台是串联的,要精确排除每个故障。
(2)部分室内分机不能工作检查分机的入户线,看线路是否有接错、短路、中间断损,其次检测楼层平台是否有信号输出;找到具体故障后,可对应检修。
(3)如果线路与楼层平台都正常,考虑分机损坏,找一台相同型号、功能的分机替换试试;内分机自带解码功能的,请替换分机时,要重新编码,编码时以编实际的楼层号为准。
3、通电后系统装置不能上电:(1)系统电源故障可以查系统电源是否有输出,正常范围是18-24V,如果没,需排查系统电源的保险是否已烧毁,若是,请更换并检修好。
(2)检测各个接线线路中间是否有断损或短路、线路中的电源和地是否短路;若是,逐个维修好。
楼宇可视对讲常见的故障及其维修方法一、楼宇对讲常见故障1、整个系统不工作可能原因:查电源两指示灯是否亮;连接到主机或视频分配器上的电源是否接错,或是否有短路情况;处理方法:电源两灯不亮是未通电,正确接好电源线;或接在220输入线上的保险管烧坏,需更换.(备注:A:有楼层平台的楼宇对讲系统:首先检测对讲主机是否正常(检查对讲主机质量及周围的接线),其次检测各电源是否正常(检查电源质量及周围接线);最后检测各楼层平台是否正常(检查楼层平台质量及周围接线);B:没有楼层平台的楼宇对讲系统:首先检测对讲主机是否正常(检查对讲主机质量及周围的接线),其次检测各电源是否正常(检查电源质量及周围接线);最后检测各室内分机是否正常(检查室内分机质量及周围接线),因为这类系统室内分机的质量严重影响到系统的稳定性;)2、可呼叫对讲,但无视频可能原因:查电源到室内机的18V可视电源经过电路有无接错;处理方法:正确接好电源---视频分配器---室内机电源线.(备注:首先检测室内机的视频线,再检测电源,最后考虑室内分机质量)3、不可呼叫对讲,视频能开启但无图象可能原因:查电源有无12V输出,门口机上是否有12V对讲电源输入;处理方法:如无12V输出,更换电源控制板上的保险管,或更换电源;正确接好电源至门口机间的电源线(备注:此类故障主要集中在线路上面,其次是楼宇对讲设备的质量上)4、呼叫无振铃声,但有视频图象,可对讲可能原因:查门口机至分机的1号(注:各厂家的线标号不一样)线路是否接好, 及分机本身是否正常,听筒是否挂好;处理方法:更换一台好的分机看是否正常;若不正常检查接线是否正确;5、输入某住户楼层号、房号后,主机有回铃声但相应分机不响铃可视分机无光栅无图像可能原因:解码器楼层号未编好,解码器上各端子与相应的房号不对应;处理方法:按说明书编好解码器楼层号,并区分好解码器上各端子所代表的房号:将连接线正确插上。
二、楼宇对讲常见故障-不能开门1、所有用户均不能开门可能原因:查门口机至电源,门口机至电锁接线是否接好;查开门线路是否接好(直按式系统2号线,数码式3号线)(至电控锁的开门线是2芯线,建议使用0.5平方毫米的护套线,对于开门线的标注各厂家略有不同,没有统一标准);处理方法:(首先)按接线图正确接好传输线,(并可现场)使用密码开门方式开门测试,若能打开电锁,证明门口机至电锁通道(没问题),门口机至电源通道正常;主线至解码器线路户不能开门(下议);备注:A、防震接线:多数楼宇对讲采用接线柱或螺丝压接线,防震也是一个关键,部份工程商将对讲主机装于活动的门上,经常随门的开与关而发生震动,这类的问题一般出现在因震动而发生的接触不良;其次是因线路没有处理好,在开与关门时,线路被夹断;不管将对讲主机装于何处,防震及接线一定要处理好,本人建议将对讲主机装于固定死的门上或墙面;B、开门线方式:多数楼宇对讲的开门线(至电控锁线)是从对讲主机接到电控锁上的,这类的接线方式好处多,牢固并可防破坏、开门信号稳定;但也有部份楼宇对讲的开门线是另一种接线,即从对讲主机处接三芯线到系统电源上,再从电源上接两芯线至电控锁上,而一般的楼宇对讲电源都不可能装于门上(多数暗装于门附近的墙面等处),这类的开门问题就可能出现在三个方面:对讲主机、电源、开门线路(现在的电控锁质量较稳定,很少有问题的,所于图略不计),依据本人的经验,又主要集中在电源与开门线上面,遇这类接线,请首先检查这段开门线路,其次考虑更换电源测试,最后才考虑对讲主机,而且这类的接线不善于破坏;)2、部分用户不能开门可能原因:查开门线有无接错或接触不良(数码式系统:分机至解码器的3号线;直按式:查分机至门口机2号线)及分机本身是否正常;处理方法:用替换方式换一台好机看是否正常,若不正常检查接线是否接错。

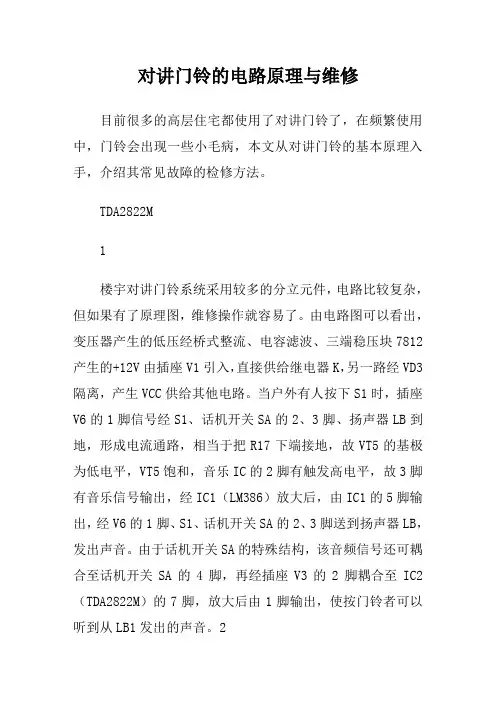

对讲门铃的电路原理与维修目前很多的高层住宅都使用了对讲门铃了,在频繁使用中,门铃会出现一些小毛病,本文从对讲门铃的基本原理入手,介绍其常见故障的检修方法。
TDA2822M1楼宇对讲门铃系统采用较多的分立元件,电路比较复杂,但如果有了原理图,维修操作就容易了。
由电路图可以看出,变压器产生的低压经桥式整流、电容滤波、三端稳压块7812产生的+12V由插座V1引入,直接供给继电器K,另一路经VD3隔离,产生VCC供给其他电路。
当户外有人按下S1时,插座V6的1脚信号经S1、话机开关SA的2、3脚、扬声器LB到地,形成电流通路,相当于把R17下端接地,故VT5的基极为低电平,VT5饱和,音乐IC的2脚有触发高电平,故3脚有音乐信号输出,经IC1(LM386)放大后,由IC1的5脚输出,经V6的1脚、S1、话机开关SA的2、3脚送到扬声器LB,发出声音。
由于话机开关SA的特殊结构,该音频信号还可耦合至话机开关SA的4脚,再经插座V3的2脚耦合至IC2(TDA2822M)的7脚,放大后由1脚输出,使按门铃者可以听到从LB1发出的声音。
2按下S1~S10中的任何一键,若能听到门铃声,说明VT5、音乐IC和IC1基本正常。
双方能通话,说明IC2和室内话机基本正常。
插座V3的1脚正常时是高电位,1脚对地短接时,应能听到继电器K的吸合声,说明开锁电路是正常的。
点闭合,电磁锁LOCK得电动作,楼宇门打开。
3由于震动频繁,主电路易发生开焊的故障。
当出现故障时,首先应查供电部分。
由于各部分接口标注清晰,可把主板、按键板、话机摘下来维修,一般容易找到故障原因。
阻抗:指含有电阻、电感和电容的电路里,对交流电所起的阻碍。
2、电容三点式振荡器(也叫考兹振荡器):自激振荡器的一种。
由串联电容与电感回路及正反馈放大器组成。
因振荡回路两串联电容的三个端点与振荡管三个管脚分别相接而得名。
3、环路滤波器:具有以下两种作用的低通滤波器:在鉴相器的输出端衰减高频误差分量,以提高抗干扰性能;在环路跳出锁定状态时,提高环路以短期存储,并迅速恢复信号。
1.主机它是楼宇对讲系统的控制核心部分,每一户分机的传输信号以及电锁控制信号等都通过主机的控制,它的电路板采用减振安装,并进行防潮处理,抗振防潮能力极强,并带有夜间照明装置,外形美观、大方。
2.分机分机是一种对讲话机,一般都是与主机进行对讲,但现在的户户通楼宇对讲系统则与主机配合成一套内部电话系统可以完成系统内个用户的电话联系,使用更加方便,它分为可视分机,非可视分机。
具有电锁控制功能和监视功能,一般安装在用户家里的门口处,主要方便住户与来访者对讲交谈。
3.UPS电源它的功能主要是保持楼宇对讲系统不掉电。
正常情况下,处于充电的状态。
当停电的时候, UPS电源就处于给系统供电的状态。
现在楼宇对讲系统,厂家一般不般 UPS电池,主要是可视系统耗电太大,一般的小容量 UPS电池保证不了使用时间!4.电控锁它的内部结构主要由电磁机构组成。
用户只要按下分机上的电锁键就能使电磁线圈通电,从而使电磁机构带动连杆动作,就能控制大门的打开。
闭门器它是一种特殊的自动闭门连杆机构。
它具有调节器,可以调节加速度和作用力度,使用方便、灵活。
故障分析1电子防盗门对讲系统部份无反应:遇到这种现像首先要考虑的是电源部份,因为在不通电的情况下,系统部份肯定是不会有任何反应的。
2、电子防盗门有个别用户按不响:这种情况首先要弄清楚,所用的对讲系统是直按型的还是编码型的。
若是编码型的,那么重点就应放在室内话机上;若是直按型的,首先应检查主机、线路、若都正常,那么就请检查室内话机。
3、对讲系统不能够通话:首先要弄清楚是个别人家还是整个系统都如此,若是个别人家,那么就请检查他一家就行了。
若是整个系统的问题,那么就要考虑线路或是主机的问题了。
4、所有住户可视对讲门铃无图像:如果出现了这个问题,应先考虑主机部份是否出了问题,这时可用一台好的主机一试。
如果问题依旧,请仔细检查视频主线缆。
5、某层楼出现了无任何信号状态:发生这种情况的原因是楼层接线盒里所接的线出了问题所致,请仔细检查楼层接线盒里的线头。
楼宇对讲门铃检修方案随着现代社会的不断发展,楼宇对讲门铃作为一种安全设备,被广泛应用在商业和住宅建筑中。
然而,这些设备经常会出现一些故障,例如无法通电、声音无法传递、图像模糊等问题。
本文介绍一些常见的楼宇对讲门铃故障及其解决方案,旨在帮助管理人员及时维修和保养设备,确保住户和商户的生活和工作安全。
故障1. 无法通电当楼宇对讲门铃无法通电时,第一步是检查电源线是否插好。
如果插头没有插好,应重新插好,并确保电源线连接到稳定的电源。
如果插头连接正确,但设备仍然无法通电,则需要排除设备损坏的可能性。
建议联系专业人员进行维修或更换设备。
故障2. 声音无法传递如果住户或商户报告声音无法传递,可能是由于设备内部的连接线松动。
在这种情况下,需要打开设备检查连接线是否完好。
如果连接线松动,应重新连接。
另外,声音无法传递还可能是由于设备内部的损坏,需要联系专业人员进行检修或更换设备。
故障3. 图像模糊当楼宇对讲门铃的图像模糊或者画面呈现不清晰时,这通常是由于摄像头镜头脏污所致。
在这种情况下,可以尝试用柔软的布擦拭摄像头表面,但要注意不要使用有刺激性或腐蚀性的清洗剂,以免损坏设备。
如果擦洗后仍然存在模糊或不清晰的问题,则需要联系专业人员进行检修或更换设备。
保养方法除了及时修理故障外,对于楼宇对讲门铃,定期的保养也很重要。
以下是一些常见的保养方法:•清洁设备表面,及时擦拭灰尘和污垢。
•定期检查设备内部的连接线是否完好。
•经常检查电源插头是否松动或接触不良。
•定期检查设备的摄像头和机身是否有损坏或变形。
•注意防潮防腐,及时更换老化变形的密封垫。
在日常使用中,如果遇到其他故障,可以向专业维修人员咨询,并进行专业检修或更换设备。
结论楼宇对讲门铃是重要的安全设备,在日常使用过程中难免会出现一些问题和故障,本文提供了一些常见故障和应对方案,希望对使用者有所帮助。
同时,定期进行保养和检查也是非常重要的,可以延长设备寿命,并保证设备的稳定工作。
精心整理
楼宇对讲门铃的电路原理与故障维修
目前很多的高层住宅都使用了对讲门铃了,在频繁使用中,门铃会出现一些小毛病,本文从对讲门铃的基本原理入手,介绍其常见故障的检修方法。
工作原理
37812产生的供给的1R17故31脚、S1、)的7脚,放大后由1脚输出,使按门铃者可以听到从LB1发出的声音。
当屋内主人听到LB 发出的声音后,摘下话机,屋内与楼外的两人就可以通话。
MIC1拾取的声音信号送入IC2的6脚,放大后由3脚输出,再经插座V3的1脚、话机上的电容C3、话机开关SA 的1、3脚,耦合到扬声器LB ,主人可听到对方的说话声。
Vcc 经主电路的R5降压后,再经插座V3的2脚给室内话机的MIC2和VT1供电。
主人的说话信号经MIC2拾取、VT1放大后,又经话机开关SA的4、6脚、插座V3的2脚送至IC2的7脚,放大后由1脚输出,推动扬声器LB1发声,从而实现两人的通话。
主人摘下话机后,插座V6的1脚到地的通路就切断了,R17下端恢复了高电平,VT5截止,音乐IC和IC1都停止工作。
V3的1基极,VT2
1.工作
2.
3.
4.
5.
按键板、话机摘下来维修,一般容易找到故障原因。
故障实例
例1无门铃声,按下开锁开关SB,却听不到继电器的吸合声。
经检查是ZD2击穿,换新件后,故障排除。
例2不能进行对讲功能,经查是IC2(TDA2822M)损坏,换新件后不久又损坏。
再次深入检查,发现Vcc达16V,超过TDA2822M的最大供电电压(15V),原来是电源板的7812击穿了,估计是过热造成的损坏,换新件后,加大散热片,故障彻底排除。
电子门铃的电路原理图
图9是这种电子门铃的电原理图。
当选择开关S1打向“门铃”处,按一下门铃
按钮D1~D4
中的IC5组成音频解码电路,其中心频率与门口控制电路中对应的按键所决定的频率相同。
当有人按某一户的门铃时,该户的终端电路检测到与其中心频率相同的振荡信号。
就会输出低电平,经非门4反柏,变为高电平,使V导通,触发门铃电路IC6发出声音,此时,该用户只需拨动开关K,即可与来访者通话,而其他用户电路的中心频率与此振荡信号不同,故不会触发门铃电路发出声音。
图1中IC1的4、5、6三个非门组成多谐振荡器,可按f=1/(2.2RSnC8)采估算其振荡频率,其中R4用于稳定振荡频率,可采用不同的RSn值来抉得不同的振荡频率。
此振荡电路也可用555时基电路组成的振荡器代替,用户可在500kHz范围内自行设定振荡频率。
IC1中的1、2、3三个非门组成放大电路,对小信号进行前置放大。
由于非门的相移为
Av=R3/R2
IC2
路,决定
为
则通频带越窄,测量越精。
c17为输出滤波电容,其容量一般取C18的两倍。
③脚是音频信号输入端,要求输入的音频信号大于25mV(100mV为最佳值)。
⑧脚是逻辑输出端,当③脚输入的信号频率与LM567的中心频率相同时,⑧脚输出低电平,按图中所标值,它所设定的中心频率为227Hz。
根据图1各个按键所决定的振荡频率,图2中LM567解码频率外围参数也必须一致。
这样才能构建数个室内电路。
本文仅列出
一路用户室内电路(如图2所示),其余用户室内电路可参照图2制作。
调试时,在图1中的C2处加入一音频信号,仔细调节RW1,使扬声器的输出越来越小,直至无声(经实验得知,该点确实存在),同样调节各用户端的消侧音电路。
然后将图1中按键SB1~SBn依次按下,调节为对应用户电路中的RW3,使发光二极管点亮、扬声器发出声音即可。
注意每一次通话完毕一定要将开关K拨至待机状态。
打开。
1
制电路由Q9及其外围元件构成,不按主机面板上的呼叫键时,Q9的基极为高电位而截止,不向呼叫电路供电;当按下呼叫键时,将Q9的基极通过R28与用户分机的呼叫扬声器相连接,Q9导通,向呼叫振铃产生电路IC2、IC3(均为ME4555N,可用NE555代换)供电。
IC2与外围元件C17、R23、R24构成音频振荡电路,产生鸣叫声的基准频率,Ic3与外围元件C18、R25、R26组成超低频振荡电路,振荡后的超低频信号对IC2送来
的连续音频信号进行调制,使之变为间断的振铃声,从IC3的③脚输出,经R19、C15送到Q8放大后,从集电极输出振铃信号,经主机面板上被客人按下的按键和连接系统的呼叫线送到该按键对应的住户分机,使分机内部的听筒扬声器产生振铃声,完成呼叫过程。
IC2、IC3产生的振铃信号还经R18送到主机面板上的喇叭SP中,使喇叭产生振铃声,告诉客人呼叫成功。
转载请注明转自“”
2
B同时
的基
压,经C6送到Q4、Q5的送话放大器放大后,经C9、R10输出,通过送话线送到住户分机的听筒扬声器上,完成通话对讲过程。
3.开锁电路
由触发电路Q1(S8550)、Q2(S8050)和可控硅Q3(TIP41C)构成。
Q1的发射极与D4、C5、R3、D3(6.8V稳压管)组成的稳压电路相连接,电压为6.8V;Q1的基极通
过R1、R13与Q6的基极相连接,平时Q1的基极电位高于发射极电位,Q1截止,可控硅控制极无触发电压也截止,电控锁电路12V不动作;当住户按下分机上的开锁按键,将受话/开锁线分机的一端对地短路后,通过D1、R1将主机Q1的基极电压拉低,使Q1由原来的截止状态变为导通状态,其集电极电压向耦合电容C4充电,C4的充电电流向Q2的基极提供偏置电压,Q2瞬间导通,触发可控硅瞬间导通,将L
4
R32的
1
12V
2.门铃呼叫电路:有客人来到,按下门上按钮S101-S106之一,经FSW1中接点,上接点,喇叭到地,S101-S106另一端经Z4接Q7b极,使原来导通的Q7截止,c极输出高电位,触发音乐IC启动,U7为门铃信号发生器(未标有型号,简易厚膜封装),信号由③脚输出到U8放大,由⑤脚送出经插座CON1→门开关S101-S106→用户导线(黑)→挂机开关FSW1中心头→分机扬声器发声通知主人;另一路由主机的R40、C1送到主机放大电路U6的⑦脚输入,放大后由①脚输出使主机扬声器发声,
使客人知道门铃已经响起。
当分机用户听到铃声拿起听筒对讲时,振铃信号成为干扰信号需关掉。
在门开关未按下时,Q7饱和导通,使U7②脚的电压接近0V而停止工作。
3.对讲电路:当分机用户听到铃声拿起听筒对讲时,FSW1触点断开。
振铃电路因失去触发信号而停止发音。
U6为TDA2822M双路功率放大器,一路把主机话筒信号送到
U6①
4
为0.
时Q2b
5、分
FSW1
该产品门锁接入线过细易断,可靠性差;电源盒中的电源变压器内附保险易烧,此时只需将绝缘拆开短接保险丝即可修复。
另该系统的门开关照明及线路用电因无光控电路控制而全天候工作很不经济。
本控制器用户为每层两户共6层,用户开关图中省去201~206开关,101~106也只象征性接了一组到分机用户,其余省略。
主机到每户分机共4根线,其中1(红)、2(黄)、3(绿)为共用线,4(黑)为每户单独连
线,这样主机引出线共15根上各层,检修时用线色加以区分。
电路中三极管和集成电路管脚电压为静态时测得。
