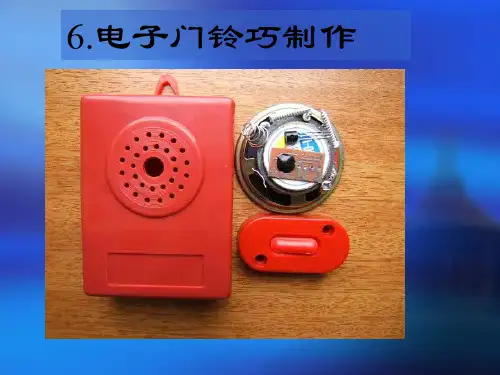

音乐门铃原理音乐门铃是一种常见的家用电子产品，它不仅可以起到传统门铃的作用，还可以通过播放音乐来提升家居氛围。

那么，音乐门铃是如何实现的呢？接下来，我们将深入探讨音乐门铃的原理。

首先，音乐门铃的核心部件是微控制器芯片。

微控制器芯片是一种集成了中央处理器、存储器和输入输出接口的芯片，它可以根据预先设定的程序来控制音乐的播放。

在音乐门铃中，微控制器芯片扮演着至关重要的角色，它接收来自按键或传感器的输入信号，然后根据预设的逻辑进行处理，并控制音乐的播放。

其次，音乐门铃还包括音频解码器和音频放大器。

音频解码器负责将数字音频信号解码成模拟音频信号，而音频放大器则负责放大解码后的音频信号，以驱动喇叭发出声音。

在音乐门铃中，音频解码器和音频放大器的性能直接影响到音乐的音质和音量，因此选用高质量的音频解码器和音频放大器至关重要。

此外，音乐门铃还需要存储器来存储音乐文件。

存储器可以是闪存、SD卡或EEPROM等，它们可以存储多个音乐文件，并且可以通过微控制器芯片进行读取和播放。

在选择存储器时，需要考虑其容量、读写速度和稳定性，以确保音乐门铃的正常使用。

除此之外，音乐门铃还需要电源模块来提供稳定的电压和电流。

电源模块通常包括变压器、整流器、滤波器和稳压器等部件，它们可以将市电或电池提供的电能转换成适合音乐门铃各个部件使用的电能。

综上所述，音乐门铃的原理主要包括微控制器芯片、音频解码器、音频放大器、存储器和电源模块。

微控制器芯片负责控制整个系统的工作流程，音频解码器和音频放大器负责音乐的解码和放大，存储器则存储音乐文件，而电源模块则提供稳定的电能。

通过这些部件的协同工作，音乐门铃可以实现按键触发、音乐播放和音量调节等功能。

总的来说，音乐门铃的原理并不复杂，但是需要各个部件之间的精密配合才能实现。

希望通过本文的介绍，您对音乐门铃的原理有了更深入的了解。

如果您对音乐门铃有更多的疑问，可以继续关注我们的文库，我们将会为您带来更多的相关知识。

无线编码遥控门铃电路原理与制作,22622272 无线编码遥控门铃电路原理与制作,2262/22722.遥控编码门铃接收电路上图为编码遥控门铃发射机电路原理图，它由发射电路和开关调制编码电路两部分组成。

发射电路由振荡回路L1、C1和振荡三极管VT1等组成。

振荡器采用电感三点式振荡电路，振荡线圈L1为印制电路板上的U型敷铜条，调谐电容器C1并联在U型敷铜条两端，L1抽头通过高频阻流圈L2和按钮开关S与电源GB正极相连，在高频振荡器等效电路中相当于接地；振荡线圈一端与VTI集电极相连，另一端通过电容器C2正反馈到VT1基极，组成电感三点式振荡电路。

振荡器反馈大小由C2、C3及振荡管VTI极间电容分压决定。

振荡频率主要由L1电感量、C2、C3电容量大小来决定，改变C1可以调整振荡频率。

L1采用敷铜条结构不会变形，增加振荡频率的稳定性，还兼有发射天线的作用。

R1为VT1上偏置电阻器，当编码集成电路IC1的编码输出端Dout为高电平时，超高频振荡器振荡，低电平时则停止振荡，进行开关调制。

调制编码电路由编码集成电路IC1等组成，通常产品出厂时，地址编码设定端、控制数据编码设定踹都处于悬空状态，成为12位地址0数据编码。

使用中要预置编码信号，在印制电路板上一般都预留地址编码区，由三排焊盘孔组成，采用焊锡搭焊的方式来选择悬空、接电源正极或接地三种状态。

同一套收、发系统地址码必须一致，不同的设备必须是设置不同的地址码，以防止系统相互之间干扰。

此外，编解码集成电路振荡电阻器必须配套，当编码PT2262振荡电阻器R2选用1.2MΩ时，解码PT2272振荡电阻器为220kΩ；如R2为4.7MΩ时，解码振荡电阻器对应为820kΩ。

如果编解码集成电路振荡电阻器不配套，将使遥控器灵敏度大大降低，甚至失去控制作用。

编码集成电路编码启动踹接地(处于低电平)时，编码器才输出编码信号，接下电源(发射)开关S，就会发射出遥控信号。

电阻器R3和发光二极管VD组成指示灯电路，指示遥控器工作状态。

首先，我们打开Protel99软件，并选择在“D:\叮咚门铃”路径下新建一个名为：“DDML.ddb”的设计数据库文件，如图2－2所示。

图2－2 Protel99软件新建设计数据库界面然后，我们在Protel99软件界面的Documents中新建一个Schematic Document文档，打开此文档，如图2－3所示，我们就可以在其中绘制电路原理图了。

图2－3 新建Schematic Document界面在绘制电路原理图的过程中，同学们遇到的第一个问题就是：元器件不知道往哪里去找？在如图2－3的Protel99软件Schematic Document界面中，默认的缺省元件库是：Miscellaneous Devices分离元件库。

这里往往能找到我们所需要的大多数元器件。

那么剩下的“特殊”元器件我们去哪里找呢？当然，这里有Add/Remove按钮，但是在此，我建议尽量学会自己做―――自定义（自制）元器件。

自定义（自制）元器件，是我们必须掌握的一项能力，会自定义元器件将能够为我们绘制电路原理图带来非常大的方便。

下表2－1给出了“叮咚门铃”的有关元器件方面的各种信息，刚接触用Protel99软件设计电路板图的同学，我建议不妨为自己的设计项目也制作一个类似这样的表格。

从表中我们可以看出：在绘制电路原理图之前要自定义一个NE555集成电路的原理图库元件。

表2－1 “叮咚门铃”元器件明细表自定义原理图库元件的方法大致如下：如图2－4，新建Schematic Library Document，并打开。

图2－4 新建Schematic Library Document过程如图2－5，先在其中绘制一个6×10方格的方块作为集成电路的元器件主体，再在周围放置元器件的引脚。

为了绘图时的美观和方便，在自制原理图库元件时，引脚往往可以不按照实际元器件的引脚顺序放置。

但是，要特别注意引脚的标号不能有错误。

最后，给新制作的元件取个名字（例如：NE555）就可以使用了。
