音乐门铃电路原理图

简单实用声控电子门铃电路
利用本电路作为门铃时，不需在门前安装按钮开关，来客只需叩一下大门，门铃便会发声。

电路如图所示。

电路最大的特点就是利用扬声器做振动输入，又做门铃声输出。

晶体管V2、电位器KP和电容C2组成控制电路，V1、V3、R2、C1组成互补式振荡器。

当开关S合上接通电源后，电源经C2、V2的BE结和扬声器BL对C2充电，较大的瞬间充电电流使V2饱和导通，箝制住V3的集电极电位；C2充电结束后，电源经KP给V2提供基极电流以维持V2的临界饱和状态，使振荡器不工作。

当外界声波振动扬声器纸盆时，扬声器两端产生感应电压，该电压加在V2的发射极，使V2退出临界饱和区而进入放大区，V2的集---射极间压降增大，从而使振荡器振荡，BL发出音频叫声。

解除叫声可断开S再合上。

VI选用3DG6，3DG6,B>=80；V3选用3AX31，B＞=60；V2选用3DG6，B>=100。

BL选用8姆扬声器，并安装在门板内侧中上部，来客叩一下门即可发音报信。

(转自中国电子制作网站)。

楼宇对讲智能门铃电路图大全(图) ------ 自动控制论文样板2010-02-20 16:59对讲音乐门铃电路555门铃、对讲、报警三功能电路本电路主要由响铃、对讲、遥控开锁三部分组成，具体电路如图所示。

响铃部分主要由放大集成电路IC2、音乐集成电路IC3、开关三极管VT2、门铃按键开关Sl、S2等元件组成。

来客按了某房间门铃按键Sl或S2，开关三极管VT2饱和导通，IC2、IC3得电，IC3产生的音乐信号经过电容C14耦合送到IC2的输入端③脚，经放大后从⑤脚分两路输出：一路经电容C11、C12耦合后通过CN2送到对应房间分机喇叭；另一路由电容Cl0耦合后送到主机喇叭。

主机和分机喇叭同时响铃。

停止按压Sl或S2，三极管VT2截止，IC2、IC3失电，铃声停止。

一、功能特点采用单片机控制技术，功能强大；多种键盘编码方式支持多种户型；可设置3/4位显示，数字/字符显示；开锁多样式：住户持已注册的卡，只须把卡放在门口机的读卡区，如果刷卡成功，门口主机会发出"嘟"一声，打开电控锁(刷卡主机)；住户可以对主机进行密码开锁设置，凭已设的密码开锁；远程遥控开锁；接线方便可靠，故障自动检测功能；具有可视对讲、监视及开锁功能；可视系统可配接非可视分机；振铃音由芯片产生，悦耳动听。

二、技术参数摄像头：1/3＂ CCD镜头： 92°分辨率：420TV线最低照度：0 LUX信号制式：PAL视频输出：1Vp-p 75Ω音频信噪比：≥50 dB音频失真：≤5%卡的类型：非接触卡（ID、IC）存卡数量：2万张读卡距离：0～6cm通话时限：120秒传输方式：编码操作方式：夜光键盘容量：≤1016户论文大全：1. 基于单片机的楼宇直按可视对讲门铃系统的设计0 引言城市居民楼单元入口大多数是敞开着的，这方便了居民的进出，但同时也给居民的生活带来了诸多的不便。

例如，由于任何人都可随意进入居民楼道内，因此在居民楼道内我们随处能看到贴于墙上或楼梯台阶上的各类纸质广告，也能看到印刷于墙上或楼梯台阶上的各类广告，这既影响了楼道内的卫生，更影响了楼道的美观。

首先，我们打开Protel99软件，并选择在“D:\叮咚门铃”路径下新建一个名为：“DDML.ddb”的设计数据库文件，如图2－2所示。

图2－2 Protel99软件新建设计数据库界面然后，我们在Protel99软件界面的Documents中新建一个Schematic Document文档，打开此文档，如图2－3所示，我们就可以在其中绘制电路原理图了。

图2－3 新建Schematic Document界面在绘制电路原理图的过程中，同学们遇到的第一个问题就是：元器件不知道往哪里去找？在如图2－3的Protel99软件Schematic Document界面中，默认的缺省元件库是：Miscellaneous Devices分离元件库。

这里往往能找到我们所需要的大多数元器件。

那么剩下的“特殊”元器件我们去哪里找呢？当然，这里有Add/Remove按钮，但是在此，我建议尽量学会自己做―――自定义（自制）元器件。

自定义（自制）元器件，是我们必须掌握的一项能力，会自定义元器件将能够为我们绘制电路原理图带来非常大的方便。

下表2－1给出了“叮咚门铃”的有关元器件方面的各种信息，刚接触用Protel99软件设计电路板图的同学，我建议不妨为自己的设计项目也制作一个类似这样的表格。

从表中我们可以看出：在绘制电路原理图之前要自定义一个NE555集成电路的原理图库元件。

表2－1 “叮咚门铃”元器件明细表自定义原理图库元件的方法大致如下：如图2－4，新建Schematic Library Document，并打开。

图2－4 新建Schematic Library Document过程如图2－5，先在其中绘制一个6×10方格的方块作为集成电路的元器件主体，再在周围放置元器件的引脚。

为了绘图时的美观和方便，在自制原理图库元件时，引脚往往可以不按照实际元器件的引脚顺序放置。

但是，要特别注意引脚的标号不能有错误。

最后，给新制作的元件取个名字（例如：NE555）就可以使用了。

无线遥控门铃原理和制作传统的门铃都为有线门铃，使用方便，极大地方便了大家的生活。

如果在豪门大院或经常听不到门铃声的房主，有时总会不能及时接待来客，很是尴尬。

现介绍如何制作一款无线遥控门铃，方便主人在房内各地使用，将门铃按钮安装在门上，来访者只要按下按钮，放在客厅、厨房或卧室的接收主机就会响起“叮咚”声或乐曲声，宏亮悦耳，告知有客人来了，距离在几米到几十米，一般都有15到20米远的距离。

接收机由两节五号电池供电，3V时实际测量待机耗电=0.48mA，延长了电池的使用寿命。

实物如下面三幅图，尺寸：发射7.8cmX4.6cmX1.6cm,接收8.8cmX6.1cmX2.4cm,原包装内已带按键上用的12V A23电池，接收盒上部一个开关为乐声选择，接收盒可以挂在墙壁上，也可以竖放在高处，这样的效果会更好，也不易被小孩轻易取下来玩具。

下文无限电子制作网（江洁平）就详细介绍如何制作这款门铃。

材料准备：发射端需要的元器件有CD4069、9018、10微电感一只、32.768kHz晶体、12VA23电池一节、常开按钮一个、部分阻容元件。

接收端需要的元器件有CD4069、9018一只和9013两只、32.768kHz晶体、10微电感一只、1X2拨动开关一只、2音调音乐片一块、小型嗽叭一只、阻容元件若干。

图：/Article/UploadFiles/200608/MENLIN5.JPG/Article/UploadFiles/200608/MENLIN6.JPG原理（图文编号不符，读者自行校对）要制作好无线遥控门铃，首先就要弄懂其工作原理才行，请看附图。

发射器由调制振荡级和高频振荡级两级组成。

调制级电路由一块廉价的国产CD4069和32.768KHz晶体完成，CD4069是6反相器。

所谓反相器，就是么相器都有两端，输入端是高电平时输出端就转为低电平，输入端是低电平时输出端就为高电平，输入和输出端的电平总是相反。

如图1脚和2脚为第一个反相器，本文称反相器1，之后称反相器2、3、……，总共CD4069有六个。

声控灯1这里有个电路，通过调节电位器的大小，可以调节时间。

可以参考哦声控灯2时间、亮度可调声控灯3一、电路工作原理下图是声控电路的电原理图。

当你对着声控电路的小话筒拍手或喊叫时，电路中的继电器会开始工作，工作几秒钟继电器会自动停止。

电路中的小话筒可以把声音信号转变为电信号，通过三极管VT1的放大去触发后面的控制电路。

三极管VT2、VT3及其电阻器、电容器组成单稳态电路。

电阻器R4为三极管VT2提供了基极电流；而三极管VT3的基极电流则是从三极管VT2的集电极电阻R5上得到的。

三极管VT2集电极与三极管VT3基极之间是直接耦合的；而三极管VT3集电极与三极管VT2基极之间的耦合则是由电容器C3来完成的。

单稳态电路的特点是它只有一个稳定状态。

电路在没有信号输入时，选择合理的R4阻值，使三极管VT2稳定在饱和状态；此时它的集电极电压约为0.3V以下。

这样使三极管VT3稳定在截止状态。

这就是单稳态电路的稳定状态。

当信号中的一个负脉冲通过C2到达三极管VT2的基极时，三极管VT2开始趋向截止，它的集电极电流减小，集电极电压升高；经过直接耦合，使三极管VT3的基极电压升高，三极管VT3开始导通，它的集电极电压下降；经电容C3的耦合又使三极管VT2的基极电压进一步下降（虽然这时负脉冲已经不再存在），形成一个正反馈，很快达到一个新的状态。

此时三极管VT2截止，三极管VT3饱和导通。

这就是单稳态电路的暂稳态现象。

单稳态电路的暂稳态是不能持久的。

在暂稳态期间，电容器C3通过电阻器R4进行放电，随着放电的进行三极管VT2的基极电压逐渐升高，当它达到0.5V以上时，三极管VT2开始导通，正反馈现象再次发生，整个电路很快又回到VT2饱和导通，VT3截止的稳定状态。

电容器C3通过电阻器R4的放电过程决定了电路暂稳态的维持时间。

根据计算，这个时间t—0.7×R4×C3。

在本电路中电阻R4为270kΩ，电容C3为47μF，所以t=0.7×270×103×47×10-6～9秒。

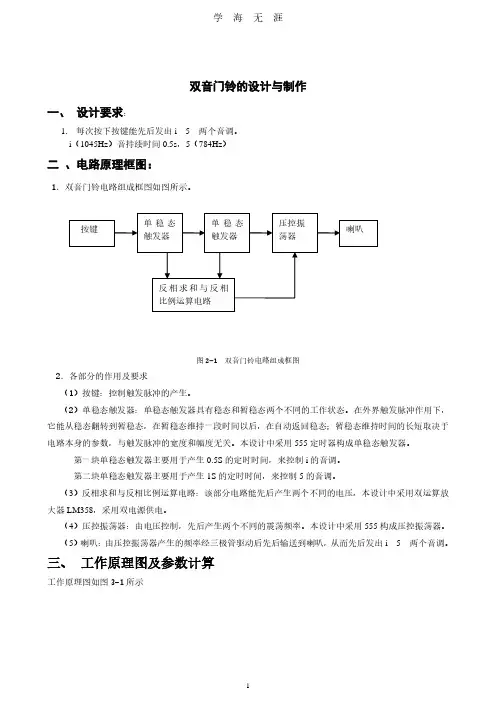

制作电子产品---门铃使用集成555电路和一些分离元器件就可制作一个有趣的门铃。

图8.1所示是一个双音门铃电路原理图；图8.2为双音门铃电路在单孔万能板上安装后的实物图。

图8.1 双音门铃电路原理图 图8.2 双音门铃电路安装实物图。

其工作原理为：图8.1中的IC 是时基集成电路NE555，它与定时元件R2、R3、R4、C2构成无稳态多谐振荡器。

按下按钮SB （可装在门上），电源通过VD1对C1充电，当C1上电压充到1V 以上时，NE555的④脚变为高电平，多谐振荡器振荡，参与振荡的定时元件有R3、R4、C2，振荡频率约1000Hz 左右，扬声器发出“叮”的一种声音。

放开按钮时，C1两端仍有电压，多谐振荡器维持振荡，但由于SB 的断开，电阻R2被串入电路，使振荡频率有所改变，大约为700Hz 左右，降低了，扬声器就发出“咚”的另一种声音；与此同时C1通过电阻R1放电， C1上电压降到0.4V 以下后，NE555复位，振荡器停止工作。

电路中定时元件R2、R3、R4、C2 的参数决定了“叮咚”这两种声音的音调，而“咚”声的余音的长短由R1、C1的数值来改变。

发出叮咚过程中可见LED 随之亮灭变化。

本项目就用一块NE555集成电路制作一个有趣的电路→双音门铃电路。

制作它的工作流程如下图8.3所示。

图8.3 制作双音门铃电路工艺流程任务1 识别与检测双音门铃电路的元器件任务描述双音门铃电路使用了轻触按键、扬声器、电阻、电容、发光二极管、二极管、集成电路，本任务主要认识和检测涤纶电容、集成电路NE555，并完成所有元器件检测后填入表8.5中。

实践操作器材准备：本项目所需元器件如表8.1所示。

代号名称规格/参数 数量/只代号名称规格/参数数量/识别与检测双音门铃电路的元器件装配双音门铃电路调测与检修双音门铃电路只R1 电阻器 3.9K Ω 1 C3 涤纶电容 0.01uF 1 R2 R3 电阻器 5.1K Ω 2 C4 电解电容 10uF/16V 1 R4 电阻器 4.7K Ω 1 SB 轻触按键 6mm ×6mm 1 R5 电阻器 330Ω 1 Y 扬声器 0.5W 8Ω 1 C1 电解电容 47uF/16V 1 LED 发光二极管 Φ5 绿色1 C2 瓷片电容 0.1 uF 1 VD1 VD2 二极管 1N4004 2 IC时基集成电路NE5551Vcc电池或直流电源9V1注明：电阻器均用插件式，功率0.25W本项目所需装配工具、仪表如表8.2所示。

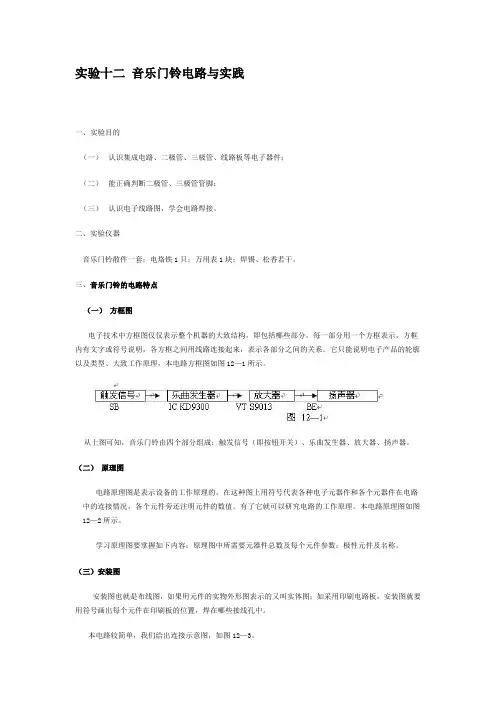

实验十二音乐门铃电路与实践一、实验目的（一）认识集成电路、二极管、三极管、线路板等电子器件；（二）能正确判断二极管、三极管管脚；（三）认识电子线路图，学会电路焊接。

二、实验仪器音乐门铃散件一套；电烙铁1只；万用表1块；焊锡、松香若干。

三、音乐门铃的电路特点（一）方框图电子技术中方框图仅仅表示整个机器的大致结构，即包括哪些部分。

每一部分用一个方框表示，方框内有文字或符号说明，各方框之间用线路连接起来，表示各部分之间的关系。

它只能说明电子产品的轮廓以及类型、大致工作原理，本电路方框图如图12—1所示。

从上图可知，音乐门铃由四个部分组成：触发信号（即按钮开关）、乐曲发生器、放大器、扬声器。

（二）原理图电路原理图是表示设备的工作原理的。

在这种图上用符号代表各种电子元器件和各个元器件在电路中的连接情况，各个元件旁还注明元件的数值。

有了它就可以研究电路的工作原理。

本电路原理图如图12—2所示。

学习原理图要掌握如下内容：原理图中所需要元器件总数及每个元件参数；极性元件及名称。

（三）安装图安装图也就是布线图，如果用元件的实物外形图表示的又叫实体图；如采用印刷电路板，安装图就要用符号画出每个元件在印刷板的位置，焊在哪些接线孔中。

本电路较简单，我们给出连接示意图，如图12—3。

（四）电路分析集成电路A共有8个引出线，如图12—2所示。

其中引出线2是触发端，引出线4是输出端，引出线1和5外接电源正负极，引出线3（或6）外接三极管基极，引出线7和8可接外接电阻，控制乐曲的频率。

（有的产品没有引出线7、8）当按下图12—3 音乐门铃安装图按钮开关时，音乐集成块9300的触发端受到一个直流触发信号，音乐集成块立即起振，并在它的输出端发出乐曲音频信号。

音频信号经晶体管放大后，输送到扬声器BE，音乐门铃就发出一段乐曲。

20秒后乐曲结束，要使音乐门铃重新奏出乐曲，必须重新按下按钮开关，这是集成块将重复以上工作程序。

为了防止外界信号引起的误触发，可与按钮开关并联一个0.01的旁路电容C。

电缆测试电路作者: 点击: 98基本RC桥式振荡电路作者: 点击: 181用示波器观察振荡电路的输出波形,若输出无波形或输出波形出现明显失真，应调节Rp，使输出Vo为一失真较小的稳定正弦4管发射机原理图作者: 点击: 121图1 声控音乐门铃电路图该电路由传感器、放大器和音乐门铃三部分电路组成。

传感器B1采用压电陶瓷片，它能将接受到的声波信号转变成电信号。

电信号经过V1和V2二级放大后，V2的导通电流相当大，使触发端2接受到信号电流（相归于揿下按钮开关），音乐门铃由此工作。

调节R1、R2能提高声控灵敏度。

（二）元器件的选择声控音乐门铃部分无器件的选择饱和，在其集电极电阻R8两端产生一接近电源电压的高电平信号，触发记忆单元的IC。

由于谐振回路中电感Q值较高，其通带较窄。

因为家庭环境噪声大多在10kHz以下，又由于普通驻极体话筒的频响上限为十几kHz，故选频电路谐振频率确定为12kHz。

当IC被前级的高电平触发后，电路翻转，Q2端输出电平亦发生变化，使晶体管VT4状态发生变化从而触发双向可控硅VS导通或关断，完成了对电器的开关控制。

附图中的IC采用一片CMOS双D触发器CD4013。

为保证触发可靠，将其中一个D触发器接成单稳态电路，当第11脚接收到上升沿高电平信号时，由于VDl接地，使Q1变为低电平，Q1端输出变为高电平，并通过电阻R8给电容C5充电。

当c5上的电压充至S1端的转移电压时，使Q1端跳变回高电平，再去触发下一级D触发器构成的双稳态电路。

单稳电路的时间常数T≈0.7R9C5，按图中的数值，在3秒钟内只接受一个控制信号，可以有效地克服双稳电路由于触发原因引起翻转不稳定的缺点。

整机电路采用电容降压方式供电，不存在过热问题，功耗也有降低。

元器件选择与制作电感L1采用录音机用偏磁线圈骨架绕制，电感量为21mH，可调。

各三极管β值应大于100。

电路焊接无误后，先用低压电源调试。

将12V直流电压接在电容C6两端，同时将DW断开一极。

电子门铃（钟声模拟电路）
电子门铃
该电路模拟类似钟声的声音。

底部的两个门电路形成一个方波音频振荡器，驱动2N4401的基础上，将其打开和关闭在一个音频率。

前两个门电路产生短暂的每秒一次低脉冲，10 uF的电容通过二极管慢慢地放电，这在2N4401集电极产生衰减的电压。

其结果是2N4401的集电极输出迅速上升然后缓慢衰减的方波。

达林顿射极跟随器缓冲方波然后驱动一个小喇叭。

概要
声音频率由1000 pF电容决定，钟声周期由0.1 uF的电容决定。

10 uF电容决定的钟声衰减速度，3.3 k/3.3 uF的软化钟声上升沿。

22欧姆电阻和100uF旁路电容设置音量大小。

这些值可以通过实验改变，以产生所需的声音。

一、设计目的：a>培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。

b>学习较复杂的电子系统0设计的一般方法，了解和掌握模拟、数字电0路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。

c>进行基本技术技能训练，如基本仪器表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。

d> 培养学生的创新能力。

二、设计要求1、设计印刷电路图2、安装元件，其中R7、VT5装配在IC音乐集成块上，集成块1至4角用裸铜丝焊接在印刷电路板上，焊接要牢靠，高度适中。

3、检查无误后，将继电器的常闭触点临时端接，接上6V电源。

用万用表测量VD3、VD4中点电压，正常应为3V左右。

扬声器发出锐耳的音乐门铃。

4、去掉继电器常闭触点短接线，用手挡住VT1的光线，调节RP，使用继电器刚好吸合。

手不遮挡VT1，继电器放。

然后在不同的光线下，调试光控音乐门铃的可靠性。

音乐集成块可任意选用，但引脚各不相同，安装时需加注意。

三、总体设计图1 光控音乐门铃原理框图电路中，首先将电网电压利用变压器得到合适的交流电压，其次将降压的交流电压通过整流电路变成单向的脉动电压，这种直流电压的脉动成分比较大，往往需要利用滤波电路将其中的脉动成分滤掉。

得到较平滑的直流电压。

此时的电压值还会受到电网电压的波动和负载变化的影响，这样的直流电源是不稳定的，最后加上稳压电路部分，使输出的直流电压在电网电压或负载电流发生变化时保持稳定，而得到稳定的直流电压。

然后再将稳定的直流电压加在光控电路上。

1、整流电路整流电路的任务是将交流电变为直流电，如图3所示。

完成这一任务主要是靠二极管的单向导电作用。

因此二极管是整流电路的关键元件。

图2 整流电路原理图2、滤波电路滤波电路用于滤去输出电压中的纹波，一般由电抗元件组成。
