下载文档原格式
配电自动化馈线终端（FTU）技术规范目录1 规范性引用文件 (1)2 技术要求 (1)3 标准技术参数 (10)4 环境条件表 (12)5 试验 (13)附录A馈线终端无线通信安装位置、航插尺寸定义（参考性附录） (14)附录B 馈线终端接口定义（规范性附录） (28)配电自动化馈线终端（FTU）技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB/T 17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T 17626.2 静电放电抗扰度试验GB/T 17626.3 射频电磁场辐射抗扰度试验GB/T 17626.4 浪涌（冲击）抗扰度试验GB/T 17626.5 电快速瞬变脉冲群抗扰度试验GB/T 17626.8 工频磁场的抗扰度试验GB/T 17626.10 阻尼振荡磁场的抗扰度试验GB/T 17626.11 电压暂降、短时中断和电压变化抗扰度试验GB/T 15153.1 远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容兼容性GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14285 继电保护和安全自动装置技术规程GB/T 4208 外壳防护等级（IP）GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 7251.5 低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备—动力配电网用电缆分线箱（CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 634.5101 远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T 634.5104 远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2技术要求2.1概述馈线终端的结构形式可分为箱式馈线终端和罩式馈线终端。
目录一、概述 (4)二、主要性能特点： (4)三、引用标准 (5)四、主要技术指标 (6)五、主要功能 (7)六、硬件结构 (9)七、显示操作 (12)八、端子图 (17)本说明书仅适用于KD600配电自动化系统馈线远方终端。
请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
一、概述KD600配电自动化系统远方终端是按照配网自动化的需求，配电网自动化系统，实现35kV以下配变变电站、开闭所、开关房等电压、电流、开关状态、温度等的实时采集、上送以及对开关的远程分合控制。
它结合中国配电网的运行状况，吸收了国际上配网自动化的先进技术和青岛科电电气公司多年从事配网自动化的工作经验开发而成。
KD600配电自动化系统远方终端采用高性能32位的ARM微处理器、嵌入式实时操作系统，全部采用工业级器件，具有功能强大，处理速度快，运行稳定可靠等优点。
装置采用插箱结构，模块组态灵活，扩展方便，能够实现各种监控容量的配置要求，最大限度地满足用户的实际需求。
KD600配电自动化系统远方终端提供双以太网通讯方式，同时具备2路RS485串行通讯方式，并且可扩展配置GPRS通讯方式，该装置与主站配合，完成对多条配电线路的各种监控功能、DA功能。
二、主要性能特点：●采用ARM硬件平台的实时多任务嵌入式操作系统。
●插板式结构，功能插板种类丰富，组态配置灵活，支持插件热插拔功能。
●与外联系的部分均采用信号隔离措施——如，电源隔离、电磁隔离、光电隔离等，以提高装置的抗干扰能力。
●全面的自检、互检及错误报警功能●支持远程维护，可远程查看运行数据、上下装程序和参数●安全可靠的遥控输出控制，采用了多项防“误动”技术：节点反校、长密码锁控制、负电压驱动技术。
●主体器件采用高可靠性工业级器件，采用自动监测、补偿技术提高硬件电路稳定性、可靠性。
●满足IEC6100-4-IV(最严酷等级)电磁兼容要求。
●工业级产品，宽温度范围(-40℃--+75℃),防磁、防震、防潮、防雷，适用于户外恶劣环境。
![KD600配电自动化系统馈线远方终端(FTU)技术说明书V1[1].00学习资料](https://uimg.taocdn.com/e3933550650e52ea54189827.webp)
K D600配电自动化系统馈线远方终端(F T U)技术说明书V1[1].00精品文档目录一、概述 (4)二、主要性能特点： (4)三、引用标准 (5)四、主要技术指标 (6)五、主要功能 (7)六、硬件结构 (8)七、显示操作 (11)八、端子图 (16)本说明书仅适用于KD600配电自动化系统馈线远方终端。
请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
一、概述KD600配电自动化系统远方终端是按照配网自动化的需求，配电网自动化系统，实现35kV以下配变变电站、开闭所、开关房等电压、电流、开关状态、温度等的实时采集、上送以及对开关的远程分合控制。
它结合中国配电网的运行状况，吸收了国际上配网自动化的先进技术和青岛科电电气公司多年从事配网自动化的工作经验开发而成。
KD600配电自动化系统远方终端采用高性能32位的ARM微处理器、嵌入式实时操作系统，全部采用工业级器件，具有功能强大，处理速度快，运行稳定可靠等优点。
装置采用插箱结构，模块组态灵活，扩展方便，能够实现各种监控容量的配置要求，最大限度地满足用户的实际需求。
KD600配电自动化系统远方终端提供双以太网通讯方式，同时具备2路RS485串行通讯方式，并且可扩展配置GPRS通讯方式，该装置与主站配合，完成对多条配电线路的各种监控功能、DA功能。
二、主要性能特点：●采用ARM硬件平台的实时多任务嵌入式操作系统。
●插板式结构，功能插板种类丰富，组态配置灵活，支持插件热插拔功能。
●与外联系的部分均采用信号隔离措施——如，电源隔离、电磁隔离、光电隔离等，以提高装置的抗干扰能力。
●全面的自检、互检及错误报警功能●支持远程维护，可远程查看运行数据、上下装程序和参数●安全可靠的遥控输出控制，采用了多项防“误动”技术：节点反校、长密码锁控制、负电压驱动技术。
●主体器件采用高可靠性工业级器件，采用自动监测、补偿技术提高硬件电路稳定性、可靠性。

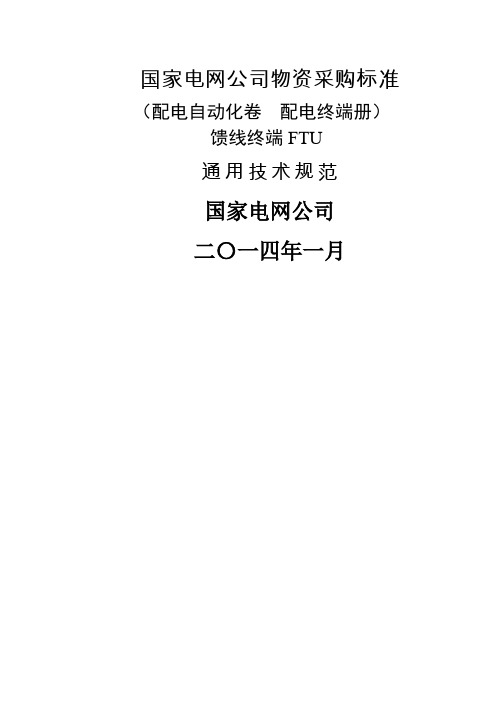

国家电网公司物资采购标准（配电自动化卷配电终端册）馈线终端FTU通用技术规范国家电网公司二〇一四年一月目次1.总则 .....................................................................................................................................................................2.技术规范要求 ......................................................................................................................................................使用环境条件..............................................................................................................................................................电源要求......................................................................................................................................................................通信要求......................................................................................................................................................................功能要求......................................................................................................................................................................性能要求......................................................................................................................................................................结构要求......................................................................................................................................................................3.试验 .....................................................................................................................................................................4.技术服务、设计联络、工厂检验和监造 ............................................................................................................卖方提供的样本和资料 .................................................................................................................................技术资料、图纸和说明书格式 .....................................................................................................................供确认的图纸 .................................................................................................................................................买卖双方设计的图纸 .....................................................................................................................................其他资料和说明书 .........................................................................................................................................卖方提供的数据 ............................................................................................................ 错误!未定义书签。

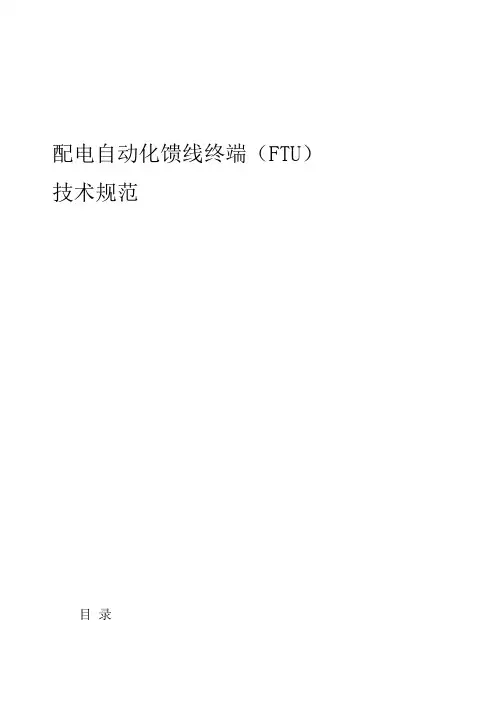

配电自动化馈线终端（FTU）技术规范目录1 规范性引用文件.......................................................... 错误!未定义书签。
2 技术要求................................................................ 错误!未定义书签。
3 标准技术参数............................................................ 错误!未定义书签。
4 环境条件表............................................................... 错误!未定义书签。
5 试验..................................................................... 错误!未定义书签。
附录A馈线终端无线通信安装位置、航插尺寸定义（参考性附录）.................. 错误!未定义书签。
附录B 馈线终端接口定义（规范性附录）....................................... 错误!未定义书签。
配电自动化馈线终端（FTU）技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB/T 电磁兼容试验和测量技术抗扰度试验总论GB/T 静电放电抗扰度试验GB/T 射频电磁场辐射抗扰度试验GB/T 浪涌（冲击）抗扰度试验GB/T 电快速瞬变脉冲群抗扰度试验GB/T 工频磁场的抗扰度试验GB/T 阻尼振荡磁场的抗扰度试验GB/T 电压暂降、短时中断和电压变化抗扰度试验GB/T 远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容兼容性GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14285 继电保护和安全自动装置技术规程GB/T 4208 外壳防护等级（IP）GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备—动力配电网用电缆分线箱（CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T 远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2 技术要求概述馈线终端的结构形式可分为箱式馈线终端和罩式馈线终端。

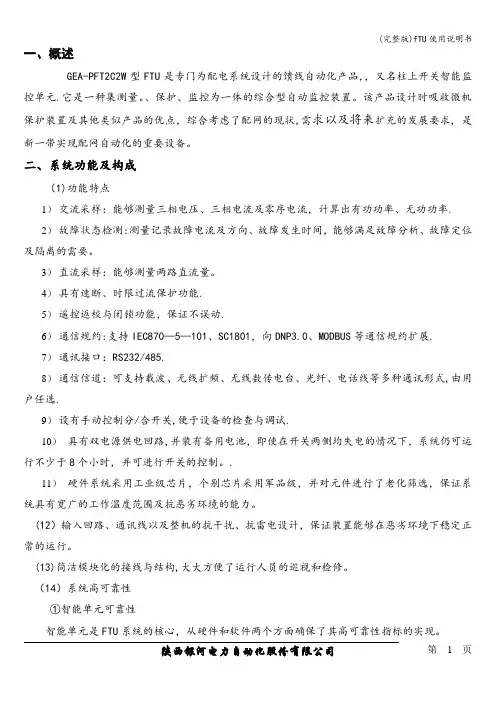

一、概述GEA-PFT2C2W型FTU是专门为配电系统设计的馈线自动化产品，，又名柱上开关智能监控单元.它是一种集测量。
、保护、监控为一体的综合型自动监控装置。
该产品设计时吸收微机保护装置及其他类似产品的优点，综合考虑了配网的现状,需求以及将来扩充的发展要求, 是新一带实现配网自动化的重要设备。
二、系统功能及构成（1)功能特点1）交流采样：能够测量三相电压、三相电流及零序电流，计算出有功功率、无功功率.2）故障状态检测:测量记录故障电流及方向、故障发生时间，能够满足故障分析、故障定位及隔离的需要。
3）直流采样：能够测量两路直流量。
4）具有速断、时限过流保护功能.5）遥控返校与闭锁功能，保证不误动.6）通信规约:支持IEC870—5—101、SC1801，向DNP3.0、MODBUS等通信规约扩展.7）通讯接口：RS232/485.8）通信信道：可支持载波、无线扩频、无线数传电台、光纤、电话线等多种通讯形式,由用户任选.9）设有手动控制分/合开关,便于设备的检查与调试.10）具有双电源供电回路,并装有备用电池，即使在开关两侧均失电的情况下，系统仍可运行不少于8个小时，并可进行开关的控制。
.11）硬件系统采用工业级芯片，个别芯片采用军品级，并对元件进行了老化筛选，保证系统具有宽广的工作温度范围及抗恶劣环境的能力。
(12）输入回路、通讯线以及整机的抗干扰、抗雷电设计，保证装置能够在恶劣环境下稳定正常的运行。
(13)简洁模块化的接线与结构,大大方便了运行人员的巡视和检修。
（14）系统高可靠性①智能单元可靠性智能单元是FTU系统的核心，从硬件和软件两个方面确保了其高可靠性指标的实现。
在硬件方面，元器件全部选用工业级以上产品（工作温度—40℃～85℃），部分关键元器件选用了军级产品（工作温度—55℃～125℃），且充分考虑了元器件的电参数使用裕度；电源、输入/输出通道以及通信接口使用DC/DC电源模块和光电耦合器件实现了与中央处理单元的电磁/光电隔离；在PCB板布线方面也充分考虑了提高系统抗干扰能力.从设计角度采取的以上措施辅之以严格的装配、调试工艺，确保了智能单元具有较高的综合质量指标。
POWERTHUNDER-FTU-1控制器使用说明书北京中电迅雷通讯技术有限公司1. 概述POWERTHUNDER-FTU-1型配电控制器是配合我国配电领域的实际需求的新一代配电控制器。
能够与各种负荷开关、断路器、重合器、电动刀闸配合使用，完成配电网的保护、通信、故障检测隔离、测量等功能。
装置采用统一整体设计理念，各功能的选择可以灵活设置，操作简单实用，产品功能集成度高，整一化强。
POWERTHUNDER-FTU-1配电线路开关控制器可以实时监测配电系统的运行，通过GPRS/GSM通信，可以将整个配电进行数据采集并将其线路状态数据在后台调度中心实时显示，为配电网监控和调度提供技术手段，并实现遥控功能。
同时，主站系统为故障定位、供电恢复提供技术支持。
并具有前后控制器配合实用，实现馈线自动化功能。
馈线自动化功能主要是完成故障定位、隔离和非故障区域恢复供电。
有以下几种方式实现：以GPRS或其它高速通讯网络支持，集中采集现场开关控制器的数据，在后台电子地图进行网络拓扑，根据开关控制范围进行故障区域定位，发送遥控命令使离故障最近的开关分闸，从而隔离故障，最后将联络开关合闸，实现非故障区域恢复供电，这种方法避免了多次分合闸操作而导致的对系统多次冲击，一次即可隔离成功，但对通信的依赖较大，需要比较坚强的通信网络支撑。
第二种是完全依赖高速通讯网络在各个开关控制器之间完成双向通讯，构成“纵联差动”保护方式，这种方式只对故障区域开关进行“试合”来隔离故障区域；但是这种方式通讯成本较高。
另外一种是不依赖通讯，通过设置开关控制器的保护参数，根据“电流-电压”或“电流-时间”保护方式，各个开关通过1-3次重合闸，完成隔离故障区域，最后联络开关合闸，恢复非故障区域供电，这种方式不依赖通讯，完全自主完成故障隔离和网络重构，所做工作只是事先按需要配置好开关控制器的参数即可。
因为大部分线路故障发生在用户侧或线路分支侧，所以另外一种简单方式是分支线路或用户线路出现故障，分支开关优先于出线开关分闸，直接隔离故障段，同时上报故障信息。
一、馈线终端设备（FTU）FTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
二、配变终端设备（TTU）TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
TTU构成与FTU类似，由于只有数据采集、记录与通信功能，而无控制功能，结构要简单得多。
为简化设计及减少成本，TTU由配变低压侧直接变压整流供电，不配备蓄电池。
在就地有无功补偿电容器组时，为避免重复投资，TTU要增加电容器投切控制功能。
三、开闭所终端设备（DTU）DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
部分DTU还具备保护和备用电源自动投入的功能。
