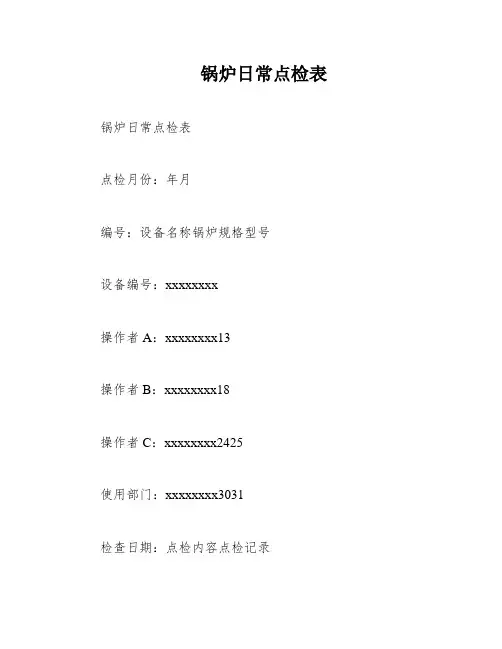

锅炉日常点检表

锅炉日常点检表锅炉日常点检表
点检月份：年月
编号：设备名称锅炉规格型号
设备编号：xxxxxxxx
操作者A：xxxxxxxx13
操作者B：xxxxxxxx18
操作者C：xxxxxxxx2425
使用部门：xxxxxxxx3031
检查日期：点检内容点检记录
点检内容：
1.安全附件完好，安全阀、水位表、压力表齐全，灵敏、
可靠，排污装置无泄漏。

2.按规定合理设置报警和连锁保护装置，且灵敏可靠。

3.给水设备完好，匹配合理，无泄漏。

4.炉墙无严重漏风、漏烟，油、气、煤粉炉防爆式装置完好。

5.各类管道无泄漏，保温层完好无损，管道构架牢固可靠，无异常振动。

6.阀门启闭灵活，无泄露。

7.控制箱电气线路及设备仪表装置安全可靠。

8.机体各连接件无松动。

9.风机运转正常，润滑良好，风门调节灵活。

10.其他辅机设备应符合机械安全要求。

异常：
1.检查方法：看、听、试。

2.重大安全隐患记录。

情况记录备注。

检查周期：每天。

（由车间负责人负责）。

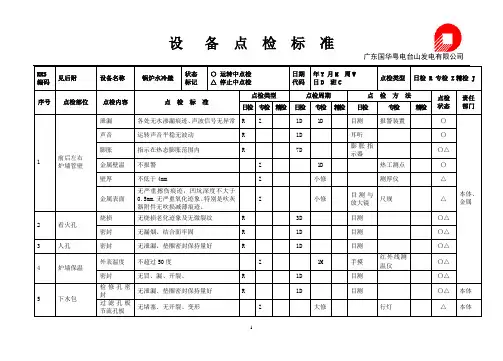

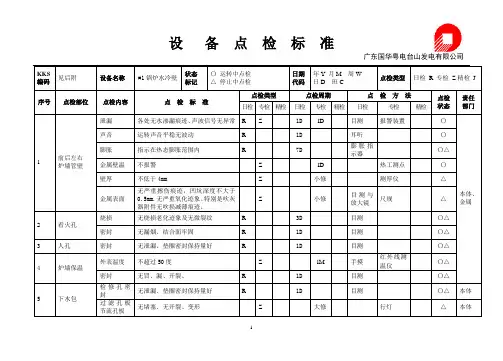

设 备 点 检 标 准广东国华粤电台山发电有限公司1KKS编码 见后附设备名称锅炉水冷壁状态 标记〇 运转中点检 △ 停止中点检日期 代码 年Y 月M 周W 日D 班C点检类型 日检 R 专检 Z 精检 J 序号点检部位点检内容 点 检 标 准点检类型点检周期点 检 方 法点检 状态 责任部门日检 专检 精检 日检专检 精检 日检 专检 精检1前后左右 炉墙管壁泄漏 各处无水渗漏痕迹、声波信号无异常 R Z 1D 1D 目测 报警装置 〇 本体、 金属 声音 运转声音平稳无波动 R 1D 耳听 〇 膨胀指示在热态膨胀范围内 R 7D 膨胀指示器〇△ 金属壁温 不报警 Z 1D 热工测点 〇 壁厚 不低于4mmZ 小修 测厚仪 △ 金属表面 无严重擦伤痕迹，凹坑深度不大于0.5mm.无严重氧化迹象。
