自升式塔式起重机

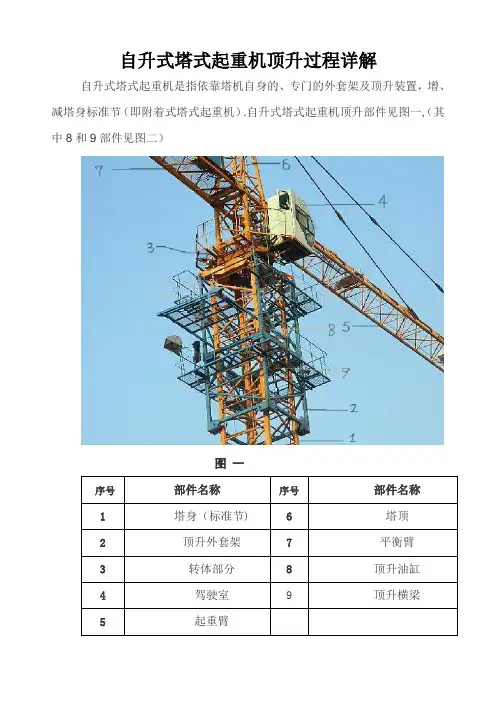

自升式塔式起重机顶升过程详解自升式塔式起重机是指依靠塔机自身的、专门的外套架及顶升装置，增、减塔身标准节（即附着式塔式起重机）.自升式塔式起重机顶升部件见图一,（其中8和9部件见图二）图一序号部件名称序号部件名称1 塔身（标准节) 6 塔顶2 顶升外套架7 平衡臂3 转体部分8 顶升油缸4 驾驶室9 顶升横梁5 起重臂图二自升式塔式起重机的顶升是通过液压顶升油缸8来完成自升的；与顶升油缸8上铰点相连的上部结构(部件2、3、4、5、6、7）可随油缸8的伸出(收缩），做上移（或下移）动作，实现塔机顶升（降落)过程。

具体操作如下：（一）、首先在塔机进行安装、顶升操作时，必须由具有受过塔机操作特殊培训的,并持有特种设备操作上岗证的人员进行操作,严禁无证操作。

操作人员在进行操作前,必须掌握塔机使用说明书中相关内容，对设备性能进行全面了解。

(二)、先通过塔机吊起一节标准节，并放置于塔机外套架上的标准节引进装置上，如图三所示。

（三)、再用起重臂吊起一节标准节，通过变幅小车前后移动，使塔机起重臂5与平衡臂7保持平衡，如图四所示；锁紧回转，此时拧开转体部分3下端与塔身标准节1的紧固螺栓，等待顶升操作。

图三图四（四）、派专人协调并扶正顶升横梁9，使顶升横梁9两端的活动插销插入塔身标准节的爬升爪圆孔内，并确保两端活动插销均伸出塔身标准节的爬升爪圆孔并且，伸出端不少于5mm，如图二和图五所示，在确认顶升横梁9,安装到位后，方可开动液压顶升油缸8，进行顶升作业,顶升过程中操作人员要密切关注个零部件的状态，遇有疑问时，要及时停止顶升作业.图五(五）、当油缸达到活动行程后，需要进行换步，此时需要用外套架的活动插销，将已经顶起的部分（部件部件2、3、4、5、6、7）销住，然后缩回顶升横梁9的活动插销，收进油缸8。

重复在操作第(四）步，完成第二步、或三步顶升后，使油缸的顶升高度足以满足标准节引入，此时,引入第（二）步中预放置的标准节，并拧紧标准节螺栓，至此完成一次顶升加节.（六）、若要进行多节顶升，则重复第（二）步以后的步骤,逐一完成。

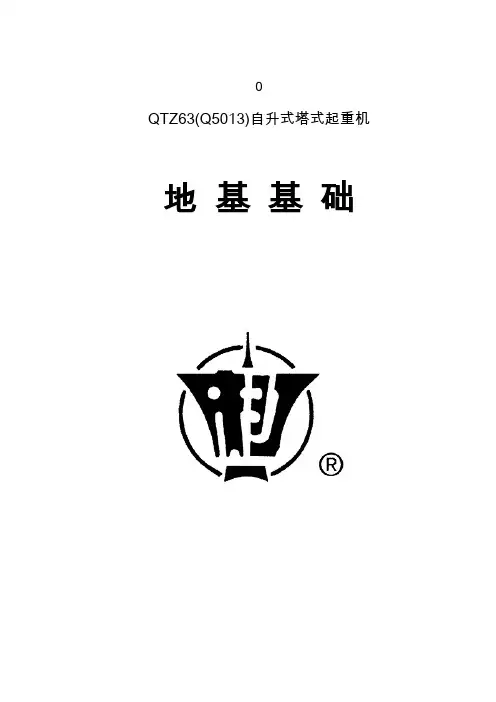

QTZ63(Q5013)自升式塔式起重机地基基础
重庆大江本大工程机械有限责任公司
1.地基基础
地基基础的位置选择，应充分考虑立塔、拆塔的方便和附着加固的要求。

塔式起重机的地基基础是保证塔机安全使用的必要条件，要求该基础依据不同地质情况严格按照规定进行制作。

除在坚硬岩石地基上可采用锚装基础(分块基础)，一般情况下采用整体钢筋混凝土基础。

可按图3、图4进行制作，对基础的基本要求如下：
1)基础的土质应坚固牢实，要求承载能力大于20吨／平方米。

2)混凝土基础的深度应大于1400毫米，总混凝土方量约为28.35立方米，基础重量约为68吨。

3)混凝土基础的强度等级不低于C35。

2.接地装置
塔机避雷针的接地和保护接地要求必须按图1规定制作。

此接地材料、安装和维护等均由用户自备。

接地装置还应符合下列要求：
1)置于地基锚固联接的基础节决不可作接地避雷器用。

2)接地避雷器的电阻不得超过4欧姆。

3)即使可以用其它安全保护装置，如高敏感的差动继电器(自动断路器)也必须安装这种“接地保护装置”。

4)接地装置应由专门人员安装，因为接地电阻率视时间和当地条件不同而有很大变化，而且测定电阻要高效精密的仪器。

定期检查接地线及电阻。

图1 接地装置
图2 安装塔机场地的参考尺寸
图3 地基基础
图4 砼基础。

起重机使用说明书三篇篇一：QTZ31.5自升式塔式起重机使用说明书一、概述QTZ31.5塔式起重机是建设部长沙机械研究院和我厂共同设计的一种新型起重机械，本机为水平臂架、小车变幅、上回转自升式塔机。

独立式起升高度为30m，附着式分60m起升高度和80m起升高度两种型式。

60m起升高度需要两层附着，80m起升高度需要四层附着，附着高度可根据建筑楼层作适当调整。

本机广泛用于办公大楼、工业厂房、民用住宅以及其它高层建筑的安装施工。

本机最大工作臂长42m，最大起重力矩315kNm，最大额定起重量3t，作业范围大、工作效率高，运行安全平稳、可靠。

QTZ31.5塔机还设有各种安全保护装置，包括：起重力矩限制器、最大起重量限制器、起升高度限位器、回转限位器和变幅限位器等。

从而保证了塔机安全可靠的运行。

QTZ31.5塔式起重机参数先进、性能可靠、造型美观、适用范围广，是广大中小建筑施工企业理想的起重设备。

二、起重机技术性能2.1起重特性表2.3技术性能参数表总电机功率：23.9KW供电电压：380Ｖ±10％供电频率：50Hz三、起重机构造简述QTZ31.5自升塔式起重机由金属结构、机械传动、液压顶升、电气控制以及安全保护装置等组成。

3.1总体布置塔机底架紧固于专用的混凝土基础上，其上部与塔机的标准节连接。

塔身通过下支座与回转支承连接。

紧固在回转支承以上的部分为转动部分，包括回转上支座、回转框架、塔顶、平衡臂、起重臂、牵引小车与吊钩、平衡重、起升机构、回转机构、以及操作室等。

这些部件均可绕塔身轴心线在各自的水平面内做360°的全回转。

起升机构设在平衡臂后部。

回转机构布置在回转上支座的平衡臂一侧。

牵引小车和吊钩由位于起重臂内的牵引机构牵引，沿起重臂纵轴线做水平往复运动。

起重臂用静定双吊点拉杆与塔顶连接，平衡臂则用两根拉索与塔顶相连。

操纵室置于回转框架右侧，其前方是起重臂，后面是平衡臂。

作业时，操作人员在操纵室内始终可以看到吊钩和重物的运动状况。

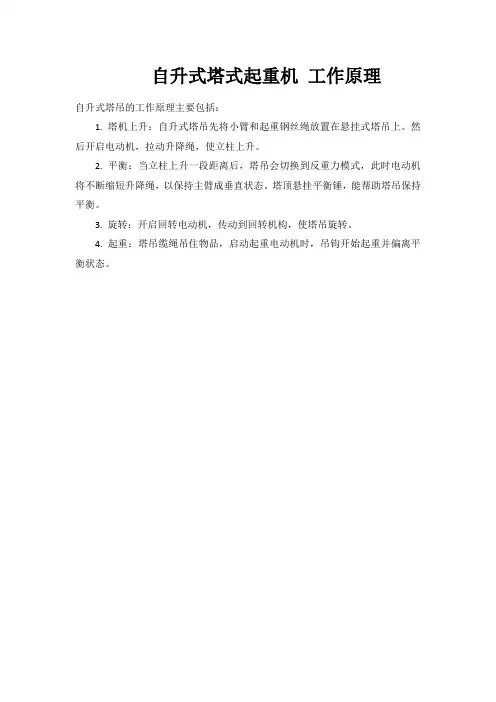

自升式塔式起重机工作原理
自升式塔吊的工作原理主要包括：
1. 塔机上升：自升式塔吊先将小臂和起重钢丝绳放置在悬挂式塔吊上。

然后开启电动机，拉动升降绳，使立柱上升。

2. 平衡：当立柱上升一段距离后，塔吊会切换到反重力模式，此时电动机将不断缩短升降绳，以保持主臂成垂直状态。

塔顶悬挂平衡锤，能帮助塔吊保持平衡。

3. 旋转：开启回转电动机，传动到回转机构，使塔吊旋转。

4. 起重：塔吊缆绳吊住物品，启动起重电动机时，吊钩开始起重并偏离平衡状态。

塔式起重机分类标准
塔式起重机是一种常见的建筑工地和工业场所使用的起重设备，根据其结构和功能的不同，可以分为以下几类：
一、按结构形式分类
1. 固定式塔式起重机：固定式塔式起重机是指安装在建筑物或者其他固定结构上的塔式起重机，其结构牢固，稳定性好，适用于高层建筑和大型工程的起重作业。

2. 移动式塔式起重机：移动式塔式起重机是指具有可移动性的塔式起重机，可以在不同的工地之间进行快速转移，适用于建筑工地和工业场所的起重作业。

3. 自升式塔式起重机：自升式塔式起重机是指可以自行升降的塔式起重机，其结构简单，操作方便，适用于小型建筑工地和工业场所的起重作业。

二、按功能分类
1. 平头塔式起重机：平头塔式起重机是指具有平头的塔式起重机，适用于吊装重量较小的物品，如钢筋、混凝土等。

2. 尖头塔式起重机：尖头塔式起重机是指具有尖头的塔式起重机，适用于吊装重量较大的物品，如钢梁、大型机器设备等。

3. 多功能塔式起重机：多功能塔式起重机是指具有多种功能的塔式起重机，可以进行吊装、装卸、搬运等多种作业，适用于大型建筑工地和工业场所的起重作业。

总之，塔式起重机的分类标准主要包括结构形式和功能两个方面，不同的塔式起重机适用于不同的起重作业场景，选择合适的塔式起重机可以提高工作效率和安全性。

QTZ400 液压自升塔式起重机简介一、概述欢迎您使用山东华夏集团的产品，为了你更好地了解 QTZ400 液压自升式塔机并喜欢它，请您仔细阅读此《简介》。

QTZ40及角钢式塔机是一种上回转、水平臂架、小车变幅、液压自升式塔机。

公称起重力矩 400KN.m ，独立式高度27m, 附着高度可达120m，最大起重量4t, 最大工作幅度42m 。

该系列塔机设计合理、造型美观、结构简单、操作维修方便、安全可靠、价格合理，是广大建筑施工机械。

它具有起升、回转、顶升、变幅四种工作机构，可单独或复合动作，以提高工作效率。

顶升机构用于塔机的升塔或降塔。

起升机构采用三速电机，有快速、中速和慢就位三种速度，以满足不同的工况需要；回转、变灵活可靠，起吊就位准确，可一次满足建筑施工中垂直及水平运输的需要。

安全保护装置齐全，灵敏可靠。

设有起重量限制器、起重力矩限制器、起升高度限位器、幅度限位器和回转限位器，以确保塔机正常工作。

另外，还设有休息平台、护栏等安全保护设施。

司机室独立侧置，造型美观、视野开阔，内部空间大，操作方便。

该系列塔机适用性好，广泛用于中高层以下的各类工业与民用建筑的吊装，也可用于港口、货场的装卸。

2800 多名员工和一个全国性的生产销售及售后服务网络确定了山东华夏集团产品的战略优势地位。

山东华夏集团的产品，是您在选用建筑施工机械时的最佳选择。

三、主要技术性能表名称单位参数四、主要配套件性能表变幅机构电动机型号YD112M-8/4 B5功率KW 1.5/2.4转速r/min 700/1410减速机型号WCJ120减速比38钢丝绳6×19-6.2-1570-I- 光-右交顶升机构电动机型号Y100L2-4 B5功率KW 3转速r/min 1430液压缸型号HSGK-125/90活塞行程mm 1320额定压力MPa 16五、主要金属结构件简述表名称结构简图主要材料规格材料备注标准节（管、角）主弦杆( 管)Φ108 × 12( 角) ∠140 ×∠ 140 × 12管 20 外型尺寸：（管）1408×1408( 角) 1450×1450总高：2200角 Q235起重臂上弦杆：管Φ102 × 8Φ83 × 7Φ83 × 6下弦杆： [10 加封板20起重臂由6节组成，各节之间通过销轴连接平衡臂槽钢 22 Q235 由槽钢、角钢组焊成的桁架结构，共两节上、下转台钢板Q235 箱形结构塔帽2∠90×90×8Q235 四棱锥形空间桁架结构套架主弦杆：无缝钢管Φ102×820 空间框架结构，用于顶升七、附加说明我公司产品在不断改进，因此，我公司保留在无预先通知的情况下对产品的技术参数、外形尺寸及设计进行更改的权利。

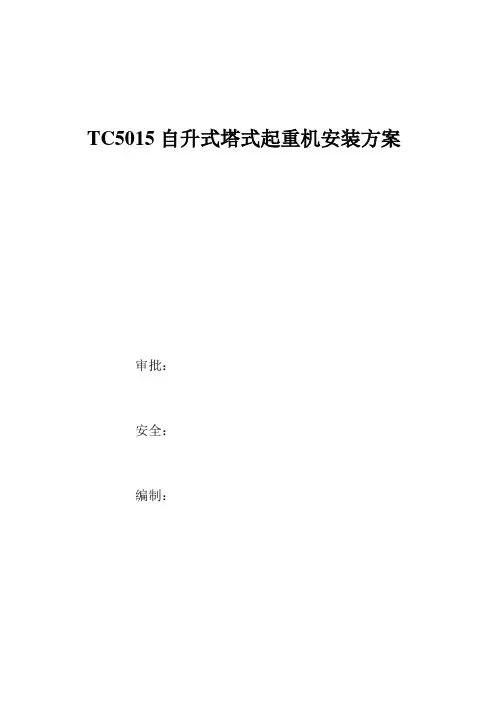

TC5015自升式塔式起重机安装方案审批：安全：编制：TC5015自升塔式起重机安装方案1．工程概况：该工程间冷塔结构施工阶段，为满足施工需要，拟布置一台TC5015塔吊和一台TC6013-6塔式起重机共同承担该间冷塔施工的垂直运输工作，其中TC5015塔式起重机布置位置见下图1，总安装高度为40m（16节标准节），无附墙。

图1 TC5015塔式起重机布置图表1 TC5015塔式起重机主要技术参数2．编制依据及适用范围：2.1 编制依据（1）《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010。

（2）《TC5015自升式塔式起重机使用说明书》湖北江汉建筑工程机械有限公司编制。

（3）《施工现场临时用电安全技术规范》（JGJ46-2012）。

（4）《建筑施工安全技术规范》（DGJ08-903-2003）。

（5）《起重设备安装工程施工及验收规范》（GB50278-2010）。

（6）《塔式起重机安全规程》（GB5144-2006）。

（7）《建筑起重机械安全监督管理规定》（建设部第166号令）。

（8）《建筑施工起重吊装安全技术规范》（JGJ276-2012）。

（9）《危险性较大的分布分项工程安全管理办法》（建质[2009]87号文）。

（10）《工程建设重大事故报告和调查程序规定》。

（11）《建筑施工起重吊装安全技术规范》（JGJ276-2012）。

（12）《重要用途钢丝绳》GB8918-2006。

（13）徐工QY50K 汽车起重机起重性能表。

2.2 适用范围：此安装方案仅适用于间冷塔布置的TC5015塔式起重机的安装作业。

3．施工准备： 3.1 安装方案确定考虑到现场实际施工情况，对TC5015塔式起重机的安装作业，制定了以下安装方案：安装一节加强节——安装套架部分（总重约7.505t ，包括顶升套架以及与其相连3节加强节、回转总成）——安装工作平台及安全护栏——安装司机室——安装塔顶部分（总重约2.168t ，包括回转塔身、塔顶）——安装平衡臂总成（总重约3.500t ）——安装1块2.2t 平衡重——安装起重臂总成（总重约7.000t ，起重臂长度约50m ）——穿绕起升钢丝绳——安装剩余9.8t 平衡重——按照电路图接通所有电路电源，塔机试运转，并调整好安全装置——将塔机顶升加节到独立高度40m 处——按照要求进行负荷试验以及塔机安装验收。

自升式塔式起重机安全操作规程
1、附着或固定塔吊基础及其附属建筑物的混凝土抗拉强度和钢筋必须符合设计要求。

2、吊运构件时，配重必须根据规定重量移动到规定位置后才能提升。

3、专用电梯禁止超员乘人，严禁在吊杆旋转或起吊作业时起吊吊卡，用完后必须降到地面最近位置，不准长时间停在空中。

4、顶升前必须松开电缆，电缆长度略大于总顶升高度，并做好电缆卷筒的紧固工作。

5、在顶升过程中，必须有专人指挥，看管电源、操纵液压系统和紧固螺栓，非工作人员禁止登上顶升架平台，未经授权，不得按下开关或其他电气设备，禁止在夜间进行顶升工作。

四级风以上的不准进行顶升工作。

6、顶升过程中，旋转部分应制动，严禁回转塔帽，顶升时，发现故障，必须立即停车检查，排除故障后，方可继续顶升。

7、顶升后必须检查各连接螺栓，是否已紧固，爬升夹套辊是否与塔体标准截面吻合良好，左右操纵杆是否回到中间位置，液压顶升机构电源是否切断。

塔式起重机的分类塔机根据其不同的形式(见JG／T 5037—93塔式起重机分类，下同)，可分类如下：1．按结构形式分(1)固定式塔式起重机：通过连接件(见GB 6974．9—1986起重机械)将塔身基架固定在地基基础或结构物上，进行起重作业的塔式起重机。

(2)移动式塔式起重机：具有运行装置，可以行走的塔式起重机。

根据运行装置的不同，又可分为轨道式、轮胎式、汽车式、履带式。

(3)自升式塔式起重机：依靠自身的专门装置，增、减塔身标准或自行整体爬升的塔式起重机。

根据升高方式的不同又分为附着式和内爬式的两种。

附着式塔式机重机：按一定间隔距离，通过支撑装置将塔身锚固在建筑物上的自升塔式起重机。

内爬式塔式起重机：设置在建筑物内部，通过支承在结构物上的专门装置，使整机能随着建筑物的高度增加而升高的塔式起重机。

2．按回转形式分(1)上回转塔式起重机(图6—1)：回转支承设置在塔身上部的塔式起重机。

又可分为塔帽回转式、塔顶回转式、上回转平台式、转柱式等形式。

(2)下回转塔式起重机(图6—2)：同转支承设置于塔身底部、塔身相对于底架转动的塔式起重机。

3．按架设方法分(1)非自行架设塔式起重机：依靠其他起重设备进行组装架设成整机的塔式起重机。

(2)自行架设塔式起重机：依靠自身的动力装置和机构能实现运输状态与工作状态相互转换的塔式起重机。

4．按变幅方式分(1)小车变幅塔式起重机：起重小车沿起重臂运行进行变幅的塔式起重机。

(2)动臂变幅塔式起重机：臂架作俯仰运动进行变幅的塔式起重机。

(3)折臂式塔式起重机：根据起重作业的需要，臂架可以弯折的塔式起重机。

它同时具备动臂变幅和小车变幅的性能。

塔式起重机型号分类及表示方法具体见表6—1(塔式起重机型号分类及表示方法)。

塔式起重机的分类塔机根据其不同的形式(见JG／T 5037—93塔式起重机分类，下同)，可分类如下：1．按结构形式分(1)固定式塔式起重机：通过连接件(见GB 6974．9—1986起重机械)将塔身基架固定在地基基础或结构物上，进行起重作业的塔式起重机。

QTZ160液压自升塔式起重机简介一、概述QTZ160 塔式起重机，是山东华夏集团 2000 年开发的新型建筑用大型塔式起重机，该机设计过程中，钢结构件的有限元计算、整机参数优化、整机稳定性验算及各机构选型等常规设计运算全部运用塔机微机设计平台来完成，达到国际先进水平。

QTZ160 塔机，公称起重力矩 1600 千牛/米，各项性能技术指标在国内所有同级别产品中居领先地位，优点如下：(1)起重臂最长可达 65 米，大大增加了工作盖面积，工作幅度能同时满足两栋以上的建筑施工。

(2)工作方式多，适应范围最大。

a.在地下浇注砼基础块，无底架，塔身直接固定在此基础上，这种方法使塔机省掉了基础节和十字架，在此种情况下，塔机独立工作高度为 46. 2 米。

b.当施工对象较高时，塔机可采用附着式工作方式，附着式起升高度可达 161 米。

当遇到特殊情况还要加高时，请提前与我厂联系，以便给予解决。

c.不论采用哪种方式工作，起重臂都有 55 、 60 、 65 、米三种工作幅度，可根据施工对象的不同进行选择。

(3)塔机采用液压顶升系统实现增加或减少塔身标准节，使塔机高度能随着建筑物的高度变化而升高或降低，以适应不同建筑物的施工。

(4)工作速度高，调速性能好，工作平稳效率高。

起升机构采用双速双滑环绕电机，实现重载低速，轻载高速，最高速度可达 100 米/分 , 起动、制动平稳，冲击性小，工作方便。

回转机构采用先进的无级调速方案，使起动、制动非常平稳、可靠。

(5)水平臂架、小车变幅该塔机采用水平臂架，吊重悬挂在起重小车上，靠小车在臂架上的水平移动实现变幅。

与动臂塔机相比，该机工作平稳，安装就位方便，幅度利用范围大，有利于起重性能的充分发挥，扩大了建筑材料构件的堆放范围，而且便于现场施工总平面图的布置。

(6)该机各种安全装置齐全、灵敏可靠，各机构均设有制动器，保证工作安全可靠，并且设有起升高度限制器，小车变幅限制器，力矩限制器，起重量限制器，塔机回转限制器等安全保护装置。

塔式起重机的分类
塔式起重机是一种重型起重设备，主要用于建筑工程中的重物起吊。

根据其结构和工作方式的不同，可以把塔式起重机分为以下几种分类：
1. 固定式塔式起重机：固定在工地上，通过基础支撑结构来提供稳定性。

这种起重机适用于长期使用的建筑工地，其高度和起重量可以进行调整。

2. 移动式塔式起重机：也称为自升式起重机，这种起重机是一种移动式设备，可以通过自身的脚轮或履带移动到不同的工地。

它具有较小的占地面积，适用于需要频繁移动的工程项目。

3. 平臂式塔式起重机：其臂杆基本是水平的，适用于大范围的起重作业，特别是在高层建筑工程中常被使用。

4. 跳臂式塔式起重机：臂杆呈锥形，可以通过调整臂杆长度来适应不同的起重范围。

这种起重机常用于高层建筑中的嵌入式混凝土施工。

5. 附着式塔式起重机：是固定在建筑物结构上的起重机。

它的底座和臂杆都与建筑物的结构相连，可以提供更高的稳定性和承载能力。

以上是常见的塔式起重机分类，具体使用的起重机类型会根据工地需求、起重物体的重量和高度等因素来确定。

QTZ系列自升式塔式起重机性能参数表
QTZ series Self-raising tower crane main technical data
Table 3 Mechanism performance parameters
表一：QBT80/45主要技术性能参数Main technical performance data
QTZ31.5塔吊型号主要特点：
1.该塔机荣获建设部最新科研成果科技进步三等奖；
2.40m的超长臂架，国内首创的单吊点、变截面、变模数设计；
3.全新概念的封闭式踏步与滑插式顶升横梁，从根本上解决了接高与降塔的安全问题；
4.定位准确的机构运动限位，高重复精度的力矩、起重量限制器；
5.独特可靠的小车防断轴装置和小车防断绳安全装置；
6.使用性能大部分超过国家标准，整机性能居全国同型号产品之上；
7.结构件全部采用CO2气体保护焊接，强度高；
8.框式底梁备有整体式基础，十字底梁备有整体式和压重式两种基础供选用。

QTZ31.5塔吊型号性能参数表
40塔吊型号性能参数表
QTZ50塔吊型号性能参数表
63塔吊型号性能参数表
QTZ80塔吊型号性能参数表
QTZ125塔吊型号性能参数表。

自升式塔式起重机和塔式起重机的区别？自升式塔式起重机和塔式起重机从字面上看是三个字的区别自升式。

但是就这三个字的差别，让这两个机械设备的特点，分类，工作原理完全是不一样的。

今天本小编就给大家着重的介绍一下两者的区别体现在哪里。

自升式塔式起重机简称塔机，亦称塔吊，起源于西欧。

据记载，第一项有关建筑用塔机专利颁发于1900年。

1930年当时德国已开始批量生产塔机，并用于建筑施工。

1941年，有关塔机的德国工业标准DIN8770公布。

该标准规定以吊载(t)和幅度(m)的乘积(tm)一起以重力矩表示塔机的起重能力。

特点从塔机的技术发展方面来看，虽然新的产品层出不穷，新产品在生产效能、操作简便、保养容易和运行可靠方面均有提高，但是塔机的技术并无根本性的改变。

塔机的研究正向着组合式发展。

所谓的组合式，就是以塔身结构为核心，按结构和功能特点，将塔身分解成若干部分，并依据系列化和通用化要求，遵循模数制原理再将各部分划分成若干模块。

根据参数要求，选用适当模块分别组成具有不同技术性能特征的塔机，以满足施工的具体需求。

推行组合式的塔机有助于加快塔机产品开发进度，节省产品开发费用，并能更好的为客户服务。

分类塔机分为上回转塔机和下回转塔机两大类。

其中前者的承载力要高于后者，在许多的施工现场我们所见到的就是上回转式上顶升加节接高的塔机。

按能否移动又分为：行走式和固定式。

固定式塔机塔身固定不转，安装在整块混凝土基础上，或装设在条形式X形混凝土基础上，行走式可分为履带式、汽车式、轮胎式和轨道式四种。

在房屋的施工中一般采用的是固定式的。

按其变幅方式可分为水平臂架小车变幅和动臂变幅两种；按其安装形式可分为自升式、整体快速拆装和拼装式三种。

应用最广的是下回转、快速拆装、轨道式塔式起重机和能够一机四用（轨道式、固定式、附着式和内爬式）的自升塔式起重机。

设备特点塔式起重机的动臂形式分水平式和压杆式两种。

动臂为水平式时，载重小车沿水平动臂运行变幅，变幅运动平衡，其动臂较长，但动臂自重较大。

FZQ2000Z型附着自升塔式起重机工作性能及主要技术数据1. 工作性能及主要技术数据1.1 工作级别 A4（GB3811—83）1.2 工作性能1.2.1 起重性能主钩额定起重量 80t主钩额定起重量时工作幅度 10～25m主钩特殊工况工作幅度 6.5～10 m主钩特殊工况额定起重量 30t主钩最大工作幅度 50m主钩最大工作幅度时起重量 25t主钩最大起升高度 139m（二层附着）副钩额定起重量 16t副钩工作范围 8.5~54副钩最大起升高度 142m（二层附着）主起升机构平均起升速度额定起升速度 5.0m/min轻载(Q≤20t) 7.5m/min副起升机构平均起升速度 13.83m/min（倍率为2）不同幅度时主钩额定起重量见表1-1，起重特性曲线见图1-1表1-1 R—Q关系表图1-1起重特性曲线1.2.2 回转性能回转速度 0.15r/min 回转角度 全回转 1.2.3 变幅性能全程变幅时间 ～10.0min102010503040607055353025201554R(m)454050Q(t)9080161.2.4 登机电梯性能额定提升质量 400kg运行速度 33m/min1.2.5 液压顶升性能安装时液压顶升速度 0.4m/min每一行程顶升 1.98m～2.00m1.3 各机构工作级别、驱动功率和制动器资料表1-2各机构工作级别和功率表表1-3制动器制动力矩和间隙调整参考数据YW系列电力液压块制动器说明书见附录1.4 工作条件工作状态最大计算风压 250N/m2非工作状态计算风压 800N/m2顶升安装时计算风压 100N/m2工作时允许最低温度 -20℃使用地区允许最低温度 -40℃本机电气设备的使用条件为：海拔1000米以下，环境温度-20°～+40℃，若超过上述规定条件使用，应特殊定货。

2．金属结构2.1 底架底架（见图2-1）是整机的安装和受力基础，采用大十字梁结构, 箱形断面，高度可调球铰式支腿。
