广东工业大学华立学院考试试卷( A )考试时间: 201 年月日一、单项选择题(选出最恰当的选项,每小题2分,共40分)1、以下哪一项不是固定收益证券()。
A、普通股B、债券C、回购协议D、大额可转让存单2、债券反映的是()关系。
A、所有权B、信托C、代理D、债权债务3、下列哪一项不属于债券的基本要素()。
A、票面利率B、偿还期限C、利息D、面值4、可转换公司债券的本质是一种()交易。
A、现货B、远期C、期货D、期权5、债券投资者面临多种风险,以下不是系统风险的是()。
A、汇率风险B、市场风险C、管理风险D、利率风险6、政府债券不包括()。
A、中央政府债券B、地方政府债券C、国际债券D、政府机构债券7、货币场金融工具不包括( )。
A、贷款B、商业票据C、短期债券D、央行票据8、债券市场交割方式0指的是( )交割。
A 、当日B 、次日C 、标准D 、例行日9、某上市公司首次发行债券的市场属于( )市场。
A 、一级 B 、二级 C 、流通 D 、交易10、某上市公司发行债券筹集资金,该公司资产负债表资产( )、负债( )。
A 、减少 增加B 、增加 增加C 、减少 减少D 、增加 减少( )11、某固定收益证券期限越长,则流动性越( )、风险越( )。
( )A 、弱 大B 、弱 小C、强大D、强小12、债券资产的价格是()。
A、收益B、利息C、利率D、利润13、下列指标不考虑货币时间价值的是()。
A、适当贴现率B、到期收益率C、赎回收益率D、当期收益率14、“金边债券”指的是()。
A、国债B、公司债券C、国际债券D、金融债券15、一般情况下,下列资产风险最大的是()。
A、国库券B、银行存款C、股票D、固定收益债券16、以下债券不属于外国债券的是()。
A、扬基债券B、欧洲债券C、武士债券D、龙债券17、货币时间价值原理的四个基本参数不包括()。
A、期数B、每期利率C、期限D、现值E、终值18、债券评级机构评定债券等级,下列()债券安全性最高。
广东工业大学华立学院试卷A参考答案及评分标准课程名称:光纤(通信)技术考试时间:2012年01月日题号----- —*四五总分评卷人评卷得分20403010100一、概念:圆出光纤的基木结构与儿何尺寸示意图;对光纤折射率m、山有什么要求?单模光纤与多模光纤有什么区别?(10+10=20分)得分I基木结构与几何尺寸不意图如下(或按教材图2-1); n!>n2o单模光纤纤芯直径约4-10 um,折射率分布均匀,只传输基模等;多模光纤纤芯直径约50 urn,折射率分布渐变或阶跃,传传输多模等。
二、问答:(共40分)得分1 .什么是目前光纤的三个窗口?什么意思?(10分)0.85um、1.31um和1.55um是光纤的三个窗口,也就是目前三个低损耗的实用工作波长。
2. db / km和ps/nm,km是什么度景单位?数值是大好呢?还是小好?为什么?(10分)db/km是光纤损耗的度量单位,因光信号随传播距离增加而光功率逐渐下降,故越小越好。
ps / nm,km是光纤色散的度量单位,因光脉冲宽度随传播距离增加而展宽,故越小越好。
3.光纤通信中有哪些无源光器件?PIN、APD、LD、LED和EDFA是无源光器件吗?它们分别叫做什么?又是做什么用的?(5X4=20分)光定向耦合器,光开关,光纤光栅,光滤波器,波长转换器,波分殳用器,光隔离器与光环形器。
PIN、APD、LD、LED和EDFA不是无源光器件,而是有源光器件。
它们分别称作正一木征一负结构光电二极管、雪崩光电二极管、激光二极管、发光二极管和掺钥光纤放大器。
LD、LED用作光源,PIN、APD用作光检测,EDFA用作光放大。
三、SDH:画出STM・N帧结构图示意图并略加说明(25分)得分SDH帧结构是一种以字节为基本单元的矩形块状帧结构,由9行和270XN (N=l、4、〃、64…正整数)列字节组成。
帧周期为125四。
帧结构中字节的传输是由左到右逐行进行。

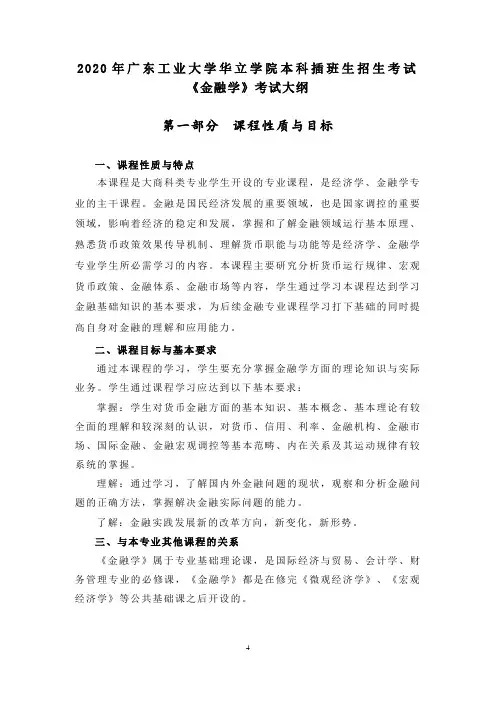

2020年广东工业大学华立学院本科插班生招生考试《金融学》考试大纲第一部分课程性质与目标一、课程性质与特点本课程是大商科类专业学生开设的专业课程,是经济学、金融学专业的主干课程。
金融是国民经济发展的重要领域,也是国家调控的重要领域,影响着经济的稳定和发展,掌握和了解金融领域运行基本原理、熟悉货币政策效果传导机制、理解货币职能与功能等是经济学、金融学专业学生所必需学习的内容。
本课程主要研究分析货币运行规律、宏观货币政策、金融体系、金融市场等内容,学生通过学习本课程达到学习金融基础知识的基本要求,为后续金融专业课程学习打下基础的同时提高自身对金融的理解和应用能力。
二、课程目标与基本要求通过本课程的学习,学生要充分掌握金融学方面的理论知识与实际业务。
学生通过课程学习应达到以下基本要求:掌握:学生对货币金融方面的基本知识、基本概念、基本理论有较全面的理解和较深刻的认识,对货币、信用、利率、金融机构、金融市场、国际金融、金融宏观调控等基本范畴、内在关系及其运动规律有较系统的掌握。
理解:通过学习,了解国内外金融问题的现状,观察和分析金融问题的正确方法,掌握解决金融实际问题的能力。
了解:金融实践发展新的改革方向,新变化,新形势。
三、与本专业其他课程的关系《金融学》属于专业基础理论课,是国际经济与贸易、会计学、财务管理专业的必修课,《金融学》都是在修完《微观经济学》、《宏观经济学》等公共基础课之后开设的。
第二部分考核内容与考核目标第一章货币与货币制度一、学习目的与要求了解马克思关于货币的起源;了解货币形式的演进顺序;掌握货币的基本职能;理解当代货币层次的划分标准以及我国货币层次的划分;掌握国家货币制度的内容及演变;了解区域性货币制度。
二、考核知识点与考核目标1、马克思货币起源观点(理解)2、货币形式的演进顺序(识记)3、货币的基本职能(理解)4、我国货币层次的划分(理解)5、有限法偿与无限法偿的概念(识记)第二章汇率与汇率制度一、学习目的与要求了解和熟悉外汇与汇率的概念;认识汇率决定的基础和影响因素;汇率波动对社会经济的影响;了解汇率制度和人民币汇率问题。

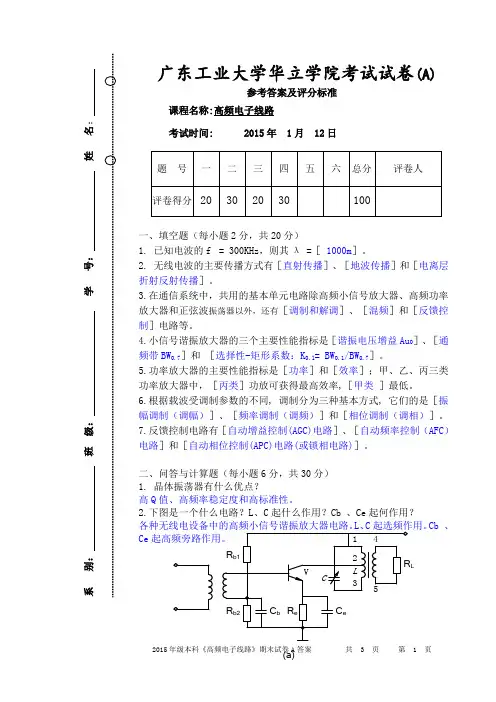

广东工业大学华立学院考试试卷(A) 参考答案及评分标准 课程名称:高频电子线路 考试时间: 2015年 1月 12日 一、填空题(每小题2分,共20分) 1. 已知电波的f = 300KHz ,则其λ =[ 1000m ]。
2. 无线电波的主要传播方式有[直射传播]、[地波传播]和[电离层折射反射传播]。
3.在通信系统中,共用的基本单元电路除高频小信号放大器、高频功率放大器和正弦波振荡器以外,还有[调制和解调]、[混频]和[反馈控制]电路等。
4.小信号谐振放大器的三个主要性能指标是[谐振电压增益Au 0]、[通频带BW 0.7]和 [选择性-矩形系数:K 0.1= BW 0.1/BW 0.7]。
5.功率放大器的主要性能指标是[功率]和[效率];甲、乙、丙三类功率放大器中,[丙类]功放可获得最高效率,[甲类 ]最低。
6.根据载波受调制参数的不同, 调制分为三种基本方式, 它们的是[振幅调制(调幅)]、[频率调制(调频)]和[相位调制(调相)]。
7.反馈控制电路有[自动增益控制(AGC)电路]、[自动频率控制(AFC )电路]和[自动相位控制(APC)电路(或锁相电路)]。
二、问答与计算题(每小题6分,共30分) 1. 晶体振荡器有什么优点? 高Q 值、高频率稳定度和高标准性。
2.下图是一个什么电路?L 、C 起什么作用?Cb 、Ce 起何作用?Cb 、CeL3.己知并联谐振回路的L = 1μH,C = 20pF,品质因数Q = 100,求该并联回路的谐振频率f0,谐振电阻R P,以及通频带BW0.7。
f0 = 35.6MHz,R P = 22.4kΩ,BW0.7 = 0.356 MHz4.高频功率放大器的主要作用是什么?实现窄带、较宽频带的高频高效率功率放大,各有什么办法?实现高频、高效率的功率放大。
选用LC谐振回路并工作在丙类放大,可实现窄带高频高效率的功放;实现较宽频带的高频高效率功放,可采用宽带特性的传输线变压器传输和应用功率合成技术。
2022年11月广东工业大学华立学院2022年度人才招聘笔试参考题库含答案解析(图片可自由调整大小)全文为Word可编辑,若为PDF皆为盗版,请谨慎购买!卷I一.高等教育法规(共15题)1.在教育行政诉讼中,()负有举证责任。
A.教育行政管理相对人B.教育行政机关C.教育行政机关或教育法律、法规授权的组织D.起诉人答案:C本题解析:暂无解析2.在高校学生的义务中,只是部分学生应承担的专项义务的是()。
A.遵守法律法规B.尊敬师长、刻苦学习C.增强体质,树立爱国主义、集体主义和社会主义的理想D.获得贷款和助学金的同学,应履行相应的义务答案:D本题解析:暂无解析3.根据我国《义务教育法》的规定,我国儿童、少年接受义务教育的最小年龄是()。
A.5周岁B.6周岁C.7周岁D.8周岁答案:B本题解析:暂无解析4.下列()不是我国教育行政诉讼管辖形式的一种。
A.选择管辖B.级别管辖C.移送管辖D.指定管辖答案:A本题解析:教育行政诉讼管辖的种类可以分为级别管辖、地域管辖、移送管辖和指定管辖等几种。
5.下列哪个惩罚措施不属于我国对学生进行处分种类()A.警告B.开除学籍C.罚款D.勒令退学答案:C本题解析:暂无解析6.教育法制建设的中心环节是()。
A.教育法规的制定B.教育法规的适用C.教育法规的实施D.教育法规的遵守答案:C 本题解析:暂无解析7.马克思、恩格斯针对无产阶级政党建立之初,普遍存在的对党的性质认识不清、目标不明的情况,强调党的()。
A.路线建设B.组织建设C.制度建设D.思想建设答案:A本题解析:暂无解析8.教师资格一经取得,非依()不得丧失和被撤销。
A.学校规定B.法律规定C.教育行政部门规定D.主管部门规定答案:B本题解析:暂无解析9.根据我国《民办教育促进法》的规定,下列说法正确的是()。
A.民办教育就是私人办学B.民办学校可以获得适当的回报C.民办教育就是收费教育D.民办教育不得以营利为目的答案:B本题解析:我国《民办教育促进法》规定,民办学校的举办者可以自主选择设立非营利性或者营利性民办学校。
2022年10月广东工业大学华立学院高薪诚聘院级领导笔试参考题库含答案解析(图片可自由调整大小)全文为Word可编辑,若为PDF皆为盗版,请谨慎购买!卷I一.高等教育法规(共15题)1.下列不属于教育权利能力取得方式的是()。
A.依法律规定B.有关部门批准C.出生D.考试答案:C本题解析:暂无解析2.教师所享有的“管理学生权”是与教师在教育教学过程中的()地位相适应的基本权利。
A.组织B.主导C.主体D.领导答案:B本题解析:暂无解析3.当前人民日益增长的美好生活需要的主要制约因素是()。
A.社会生产力显著提高B.落后的社会生产C.社会需求的多样化D.发展不平衡不充分答案:D本题解析:暂无解析4.十九大报告不仅将党的建设放到“四个伟大”的构架中,而且强调起决定性作用的是党的建设新的()。
A.伟大斗争B.伟大工程C.伟大事业D.伟大梦想答案:B本题解析:暂无解析5.国家实行行政许可制度,实施教育行政许可,一般应当由()。
A.政府的名义作出B.政府发改委的名义作出C.政府相关职能部门联合作出D.教育行政部门名义作出答案:D本题解析:暂无解析6.我国关于高等教育方针的规定中不包括()。
A.高等教育的总体方向B.高等教育人才培养的根本途径C.高等教育的任务D.高等教育的根本目标答案:C本题解析:我国关于高等教育方针的规定体现了我国高等教育的总体方向、根本途径以及根本目标。
7.在教育教学活动中,关于教育者与受教育者之间的关系,说法正确的是()。
A.权利义务平等的民事关系B.上下级之间的行政关系C.是一种“传道授业”、“教学相长”、尊师爱生的特殊法律关系D.是阶级朋友之间的同志关系答案:C本题解析:暂无解析8.我国现行高等学校内部管理体制是党委领导下的校长负责制,其含义是()A.党委和校长共同决策、共同负责B.党委决策重大事务、校长决定行政事务C.集体领导、个人负责D.集体决策、个人负责答案:D本题解析:党委领导下的校长负责制即“党委决策、校长负责”,将民主的理念贯彻在学校的日常决策中,使集体的智慧和个人的能力比较好地结合起来,发挥最大的效用。
2022年广州华立学院工作人员招聘考试试题(行政管理岗)《综合知识》(满分100分时间120分钟)【说明】1.遵守考场纪律,杜绝违纪行为,确保考试公正;2.请严格按照规定在试卷上填写自己的姓名、准考证编号;3.监考人员宣布考试开始后方可答题;4.监考人员宣布考试结束时,请将试题、答题纸和草稿纸放在桌上,待监考人员收取并清点完毕后方可离开考场。
一、单选题(每题只有一个正确答案,答错、不答或多答均不得分)1.2022年我国新增北京延庆野鸭湖等18处国际重要湿地,总面积764.7万公顷,居世界第()位。
A.3B.4C.5D.6【答案】:B2.截至2022年12月31日22时,我国最大油气田一一中国石油()全年生产油气当量突破6500万吨,创造了国内油气田年产油气最高纪录。
A.大庆油田B.胜利油田C.长庆油田D.渤海油田【答案】:C3.2023年5月9日至11日,第七届全球跨境电子商务大会在()举办。
本届大会以“买全球卖全球”为主题。
A.郑州B.贵阳C.长春D.成都【答案】:A4.取消考试资格是教育行政处罚中的()oA.人身罚B.申诫罚C.能力罚D.财产罚【答案】:C5.表述义务性教育法律法规通常采用的字样是()0A“有……的自由”B.“有权”C.“必须”D."可以”【答案】:C6.“男女搭配,干活不累”说的是以下哪种群体心理现象()oA.去个性化B.社会助长C.社会比较D.群体极化【答案】:B7.高校的基本职能是()A.服务社会8.培养人才C.传承文化D.科学研究【答案】:B9.鲁迅的弃医从文属于()0A.近景性外部动机8.远景性外部动机C.远景性内部动机D.近景性内部动机【答案】:C9.下列有关生产要素的说法正确的是:A.资本不能为生产提供原料B.劳动指体力劳动和机器的结合C.陆地和海洋都是生产要素D.市场是生产要素的重要组成【答案】:C10.辩证的否定是对旧事物的()0A.在旧事物中增加新内容B.既有克服又有保留C.全盘否定D.变相肯定【答案】:B11.公民李某于2014年6月外出游泳溺水,意外死亡,王某与李某虽然未登记结婚但却一起生活了10年,并生有一子李丙,李甲是李某与前妻孙某共同收养的孩子,李乙是李某与孙某所生的孩子,下述人员中,不享有李某继承权的是()oA李甲B.李丙C.李乙D.王某【答案】:D12.关于公文的表述错误的是A.正文一般用5号黑体字B.公文首页必须显示正文C.在特殊情况下,下级机关可以越级请示D.批复适用于答复下级机关请示事项【答案】:A13.高速行驶的汽车突然刹车,坐在汽车里的人会向前倾。

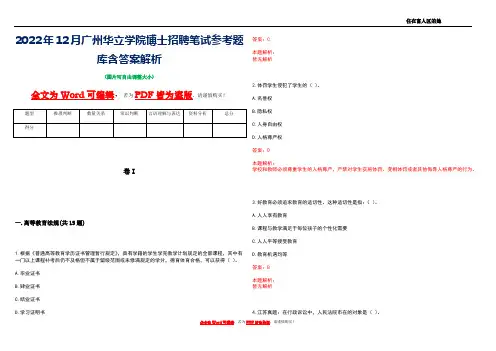

2022年12月广州华立学院博士招聘笔试参考题库含答案解析(图片可自由调整大小)全文为Word可编辑,若为PDF皆为盗版,请谨慎购买!卷I一.高等教育法规(共15题)1.根据《普通高等教育学历证书管理暂行规定》,具有学籍的学生学完教学计划规定的全部课程,其中有一门以上课程补考后仍不及格但不属于留级范围或未修满规定的学分,德育体育合格,可以获得()。
A.毕业证书B.肄业证书C.结业证书D.学习证明书答案:C本题解析:暂无解析2.体罚学生侵犯了学生的()。
A.名誉权B.隐私权C.人身自由权D.人格尊严权答案:D本题解析:学校和教师必须尊重学生的人格尊严,严禁对学生实施体罚、变相体罚或者其他侮辱人格尊严的行为。
3.好教育必须追求教育的适切性。
这种适切性是指:()。
A.人人享有教育B.课程与教学满足于每位孩子的个性化需要C.人人平等接受教育D.教育机遇均等答案:B本题解析:暂无解析4.江苏真题:在行政诉讼中,人民法院市在的对象是()。
A.抽象行政行为的合法性B.抽象行政行为的合理性C.具体行政行为的合法性D.具体行政行为的合理性答案:C本题解析:人民法院市理行政案件,只能就具体行政行为的合法性进行审查,不能对抽象行政行为进行审查,而且除行政处罚显失公正可进行依法变更外,一般也不能对具体行政行为的合理性、适度性进行审壶。
5.下列属于教育法规表现形式的是()。
A.决议B.决定C.通知D.实施细则答案:D本题解析:暂无解析6.不属于高等教育行政行为的合法性要件是()。
A.主体合法性B.客体合法性C.行政权限合法D.行政行为的内容合法答案:B本题解析:暂无解析7.十八大以来的五年,是党和国家发展进程中极不平凡的五年。
五年来的成就是()。
A.深层次的、根本性的B.全覆盖的、压倒性的C.多层次的、立体性的D.全方位的、开创性的答案:D本题解析:暂无解析8.十九大报告创造性地作出下述深刻的判断:“人民日益增长的美好生活需要和不平衡不充分的发展之间的矛盾。
2023广州华立学院教师招聘考试试题及答案2(满分100分时间120分钟)一、单选题(每题只有一个正确答案,答错、不答或多答均不得分)1.()学派提倡“兼爱、非攻”。
A.墨家B.儒家C.法家D.道家【答案】:A2.感性认识的形式是()。
A.感觉、知觉、表象B.概念、判断、推理C.分析和综合D.总结和概括【答案】:A3.“生当作人杰,死亦为鬼雄,至今思项羽,不肯过江东。
”是谁咏赞项羽的名句?()A.辛弃疾B.李清照【答案】:B4.解决资本主义基本矛盾的唯一途径是()A.用国家垄断资本主义代替私人垄断资本主义;B.用国际垄断代替国家垄断资本主义;C.用垄断代替自由竞争;D.用社会主义制度代替资本主义制度【答案】:D5.英国杰出的喜剧大师莎士比亚在某部作品中非常成功的塑造了夏洛克这个贪婪、阴险、凶残- 1 -的吝啬鬼形象。
这部作品是()。
A.《罗密欧与朱丽叶》B.《仲夏夜之梦》C.《李尔王》D.《威尼斯商人》【答案】:D6.辩证唯物主义一元论的根本要求是()。
A.科学的实践观B.具体问题具体分析C.一切从实际出发D.矛盾分析方法【答案】:C7.为了控制“禽流感”的传播,将感染禽流感鸡场的鸡全部集中捕杀深埋,其目的是()。
A.保护易感人群B.提高免疫力C.切断传播途径D.控制传染源【答案】:D8.-般认为热带雨林是指阴凉、潮湿多雨、高温、结构层次不明显、层外植物丰富的乔木植物群落。
下列关于热带雨林的说法正确的是:A.热带雨林有春、夏、秋、冬四季B.热带雨林有春季、夏季两个季节C.热带雨林没有季节之分,常年都是雨季D.热带雨林有雨季、干季两个季节【答案】:C9.解放战争初期,人民解放军的主要作战方法是()。
A.攻坚战B.阵地战C.游击战D.运动战【答案】:D- 2 -10.古代朴素唯物主义把世界的本原归结为()A.理念世界B.水、火等“原初”物质C.绝对观念D.客观实在【答案】:B11.下列做法符合职业道德要求的是()。
n)r >
课程名称:高频电子技术
考试时间:年月日
•、填空题:(每题2分,共20分)
1、并联谐振回路的Q值越高,则回路的通频带越
窒_________ ,选择性越 o
2、石英晶体能被电子技术使用,主要它具有
斥电效应。
3、实现放大器稳定工作,常采用单向化的两种方法是
和。
4、功率放大器主要研究的问题就是如何提高_法
率_,减少损耗以及获得大的o
5、高电平调幅电路中,基极调幅的品体管工作在―欠
压状态,而集电极调幅,晶体管应用工作在过压
状态。
6、反馈型正弦波振荡器,其起振条件是
T二AF>1 ,2H ,平衡条件是T二AF=1, 2n n。
7、峰值包络检波主要解调普通调幅信号,而同步检波主要是解调
单(双)边带调幅信号。
8、超外差接收机其中频频率为465KHZ,在接收620KH z
信号时,本振信号频率是KHz,其产生
镜象干扰信号频率应是1550 K H z o
9、用低频调制信号控制高频载波的,
使载波的随调制信号规律而变化过程
称调频。
C) 广东工业大学华立学院考试试卷
10、斜率鉴频器是将一个等幅的调频信号通过一个波形变换器变为_个调
幅一调频信号信号,再采用一•个包络检波器器检出原调制
信号。
二、选择题:(每题2分,共16分。
每题只有一个答案是正确,把正确答
案的代号填在题后括号内。
)
1、小信号谐振放大器负载的LC回路两端并上一个电阻R,
则可以(B )
A)提高回路的Q值;
B)加宽放大器的通频带
C)增加放大器中心频率
D)增大谐振电阻Ro
2、丙类谐振功率放大器工作于过压状态,现在为增加输出功率,需把
工作状态调到临界,为此需增加(B )
A)等效负载电阻Ro
B)集电极电源电压Ec;
C)激励输入信号电压U b;
D)自偏压电阻Rh
3、为了兼顾输出功率和效率,丙类谐振功率放大器最佳的导通角。
取
(A )
A)0°B)70°C)120°D)180°
4、调幅发射机的载波功率Pc=500W,调幅系数Ma二60%,则总的平均功
率P E =( A )
A)590W B) 650W C) 90W D) 900W
5、二极管峰值包络检波器中,产生负峰切割失真的主要原因是(D )
A)二极管正向内阻队太少;
B)负载滤波电容”太大
O放电时间常数Rc太小;
D)交流负载和直流负载差别太大
6、混频器的输入高频信号是调频信号。
本地振荡是正弦信号,则经混
频器后的输出是(D)
A)正弦信号B)调幅信号
C)双边带信号D)调频信号
7、石英品体谐振器,串联谐振频率为fq并联谐振频率为fp,
则(C )
A)当f二0时等效阻抗为零
B)当f二匚时等效阻抗无穷大
O当f〈fq时等效阻抗呈感性
D)当f〈fq时等效阻抗呈容性
8、调频信号的最大频率偏△3maxW( A )
A)调制信号的幅度u Q成正比,与调制信号频率。
无关
B)调制信号幅度u °和调制信号的频率乘积成正比
C)调制信号幅度u °成正比,与调制信号的频率成反比
D)调制信号幅度u °和调制信号的频率Q成反比
三、丙类谐振功率放大器的负载为什么要采用LC回路?回路
为什么要调到谐振状态?回路失谐时其结果如何?(8分)
四、LC反馈型的正弦波振荡由哪儿部份组成?组成的各部份其作用是什么?(8分)
答:LC反馈型的正弦波振荡器由四部分组成。
组成的各部分为放大器、反馈网络、选频网络和非线性稳幅环节。
各部分的作用分别为:
放大器:用来将微弱信号迅速放大到足够大,使电路满足振荡
条件。
反馈网络:用来将放大器的输出信号正反馈到放大器的输入端,以维持放大器的输入信号。
选频网络:用以选择所需频率信号进行放大和反馈,使振荡器
心max 输出单一频率的正弦信号。
非线性稳幅环节:用以稳定振荡输出幅度。
五、下图为检波电路,已知 R L
=5K Q , r, = 10k Q C=0. 01MF, Cc = 20MF, Ma=0. 3,输入调幅波的载波频率 Fc=465KH z , 最高调制频率F max =5KH z ,试问能否产生对角线失真和负峰切割 失真? (10分)
Cc -H
CJ_
惰性性失真(对角线失真)
秫qQmax
R L C=5 x 1。
3 x 0.01 x 10一 6 = 5 x 10一
5 ($) Jl-0 32
爪 a V
2 =2X H)-4(S ) 0.3x5x10
3 J1 — in 2
可见:RC < ---- — 故电路不产生对佑线失真。
心
max
(2)最大相移(调频指数)=15
六、设角度调制波为 U (t)=10cos(2 Ji X 106t + 15sin2 n X 103t) V,
试求:1)最大频偏 2)最大和移 3)频带宽度 4)是调频波还是调相波?(10分)
解:%t) =" +△如)
= 2^xl06z + 15Sm(2^xl030
d(p(t}▲
故 %)= ~~h~ = R +
=2)X106 + 2>rx 15x 103COS(2>T x 103r)
(1)最大频偏织= 15x103 Hz
(3)频带宽度— 2(my + 1)F = 3.2xl04Hz
(4)是调频波。
七、用于调幅波段的中频调谐回路,已知谐振频率fo=465KH z, 空载Qo-lOO,初级线圈二100匝,信号源接入的初级线圈中心抽头至下端(公共点)的圈数二40匝,接负载的次级线圈=10匝,回路总电容C=200PF,接负载电阻R L IKQ,接信号源的等效电阻Rs=16KQ,试求:回路电感L、有
载Qe和通频带BW? (10 分)
, 1
t = ---------- ,
2JI4L C
:.L = ------ :—= 1.17 mH
5)2 c
% =4 = 2.5
%
〃『业=10
R ‘ =ioow
, 1 •>
R/ = 险=100KQ
间接
调频
电路
R p =2.5x105 Q
R e =R'S //R r //R L "8KQ
0=ReJ§=2。
gW()7 =业=2.325x1(/Hz
Qe
八、下图为某调频设备的组成框图,已知间接调频电路输出的 调频信号中心频率fci = 106kHz,最大频偏△f/98.64Hz,混频 器的本振信号频率h 二14.5kHz,取下边频输出,试求输出调频 信号u 0(t)的中心频率fc 和最大频偏^航。
(10分)
△ f ml △ f m2 △ f m3 △ f 1#l
Uo (t)
ft
解:fc2 = 4x4x3xfc] =
5.088A/Hz
解: Wc =4X 4X 3X M I = 4735H Z
fc3=h-fc2=9.7\2MH 乙
△fc3 =织
f c =4x3x/;3 = 116.5 MHz
=4x3x4/;3 =56.8KHz
九、已知某鉴频器的输入调频信号u s = 5cos[2 n 108
t+20sin (2 兀 10:")]V,灵敏度 S D =-5mV/kHz,鉴频器带宽 2 A f nax =100kHz , 试画出该鉴频器的鉴频特性曲线和鉴频输出电压波形。
(8分) d (P (t 、 da
々 %、=
= — [2〃 x 10七 + 20Sg2〃 xio 3 0]
d(t) dt =2^-xlO 8
+2〃xl0xl()3 cos(2〃
xl0“)md/s
W(t) = 20xl03COS(2^-X103077Z = 20cos(27rxl03f)Hz
u o =S = -100cos(2^xl030mv。
