多用电表的表盘

第1页 共7页 五、练习使用多用电表(万用表)测电阻

多用电表是常用的测量电压、电流、电阻的仪表。它的问世给测量带来了很多方便。熟悉表盘面上的刻度部分和调节部分的用途和功能，并能熟练操作(包括读数)。弄清多用电表内部的电路结构。

会用多用电表测电阻，判断黑盒中电阻连接方式。同时还要分析欧姆表测电阻产生的误差及其原因分析。

对多用电表的使用要亲自动手，经常实践才能熟练掌握，同时能熟练操作多用电表也是一种技能，是人的素质的一个组成部分。

【重要知识提示】

1．实验目的

了解多用电表的结构，明确多用电表的使用方法，学会用多用电表测电阻。

2．多用电表特点

多用电表是一种多用仪表，一般可以用来测电流、电压和电阻。每一测量项目有几个量程。用途广泛，使用方便，但准确度稍低。

3．实验器材

多用电表一块，定值电阻若干(含几欧、几十欧、几千欧多种规格电阻)，小螺丝刀、电灯泡。

4．实验步骤

(1)机械调零：检查多用表指针是否停在表盘刻度线左端的零位置，若不指零，可用小螺丝刀旋转定位螺丝。

(2)选档：先将两表笔分别插入所对应插孔中，根据定值电阻大小，旋动选择开关使其尖端对准欧姆档的合适量程档。

(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指向欧姆表刻度的零位置。

(4)测量、读数：将红、黑表笔分别与待测电阻两端相接，表针示数乘以量程倍率，即为待测电阻的阻值。

(5)重复步骤(2)、(3)、(4)。对其他定值电阻进行测量时，要注意每次换档后都要重新调零，并将测定值与标定值进行比较；对灯泡、电炉丝或人体电阻测量时，注意先粗测或估计其阻值，选择好适当量程。

(6)实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“OFF”档或交流电压最高档。如果欧姆表长期不用，应取出表内的电池。

关于多用电表的知识点

物理多用电表是我们学习电路知识的一个考点知识，下面就是小编给大家带来的关于多用电表的知识点，希望能帮助到大家!

多用电表

表盘包括刻度和调节两个部分

刻度部分

有三条主要刻度线，最上面是一条欧姆表的刻度，零刻度线在最右侧，左大右小，刻度不均匀。

中间刻度线是直流和交流公用，零刻度线在左侧，从左至右读数均匀增加。测直流电流，直流电压，高压交流电的数值。

最下面刻度线是2.5V交流电压刻度线，零刻度线在左侧，左密右疏，刻度不均匀。

调节部分

a.指针定位螺丝(机械调零旋钮)：它的作用是使指针指在左侧的零刻度线上，通常都是调好的，不用动，万一要调，要使用螺丝刀调节。

b.选择开关：它的作用是选择测量项目和量程，它带有箭头，箭头所指表明该表的作用和量程。

c.欧姆调零旋钮：它的作用是，在多用电表当做欧姆表使用时，将红、黑表笔直接相接(短接)，调整指针使之指在欧姆表的零刻线。欧姆档每次换挡后都要调零

多用电表的使用

测量时，红表笔要插入+插孔、黑表笔要插入-插孔，并通过转换开关接入待测量相应的测量端，使用时电路只有一部分起作用。

使用多用表的时候要观察指针位置，看指针是不是指在表盘左边零刻度，如果不是，就要机械调零: 用螺丝刀调整定位螺丝进行机械调零，使指针指在左边零刻度。

不管选择开关置于哪个挡位，只要是正常测量，电流都是从红表笔进入多用表，从黑表笔出来。

欧姆表的原理 依据闭合电路欧姆定律制成，由电流表改装而成。

当红、黑两表笔短接时.如图所示，调节R，使电流表指针达到满偏电流(即调零)，此时指针所指表盘上满刻度处.对应两表笔间电阻为0，这时有：

当红、黑表笔断开，此时，指针不偏转，指在表盘最左端，红、黑表笔间的电阻相当于无穷大， R=∞。

当两表笔间接入待测电阻R，时，如图所示，电流表的电流为：

当Rx改变，Ix随之改变，即每一个Rx都有一个对应的 Ix ，将电流表上 Ix 处标出对应Rx的R值，就制成欧姆表表盘。

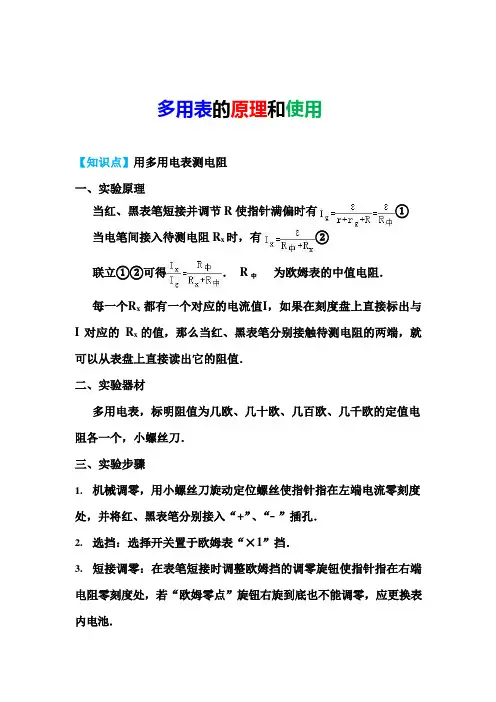

多用表的原理和使用

【知识点】用多用电表测电阻

一、实验原理

当红、黑表笔短接并调节R 使指针满偏时有 ①

当电笔间接入待测电阻Rx 时，有 ②

联立①②可得 ． R 中为欧姆表的中值电阻．

每一个Rx 都有一个对应的电流值I，如果在刻度盘上直接标出与

I 对应的 Rx 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值．

二、实验器材

多用电表，标明阻值为几欧、几十欧、几百欧、几千欧的定值电阻各一个，小螺丝刀．

三、实验步骤

1. 机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“﹣”插孔．

2. 选挡：选择开关置于欧姆表“×1”挡．

3. 短接调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池．

4. 测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔．

5. 换一个待测电阻，重复以上 2、3、4 过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×

100”或“×1k”挡．

6. 多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔．

四、注意事项

1. 多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行机械调零．

2. 测量时手不要接触表笔的金属部分．

3. 合理选择量程，使指针尽可能指在中间刻度附近．若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位．每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率．

4. 测量完毕后应拔出表笔，选择开头置OFF 挡或交流电压最高挡，

电表长期不用时应取出电池，以防电池漏电．

【例题精选】

1. 下图为多用电表的表盘，关于多用电表的使用，下列说法正确 的是

A. 表盘电阻的刻度线不均匀，越靠近右侧刻度线越密集

第5节 实验：练习使用多用电表

一、实验目的

1．通过实际操作学会使用多用电表，测量电压、电流和电阻．

2．会用多用电表测量二极管的正、反向电阻，并据此判断二极管的正、负极．

3．会用多用电表探索黑箱中的电学元件．

二、实验原理

1．指针式多用电表

(1)如图所示，表的上半部分为表盘，下半部分为选择开关，周围标有测量功能的区域及量程．将多用电表的选择开关旋转到电流挡，多用电表内的电流表电路就被接通；选择开关旋转到电压挡或欧姆挡，表内的电压表电路或欧姆表电路就被接通．

(2)测量功能区域电压挡和电流挡对应的数值表示电压表或电流表的量程，电阻挡对应的数值表示倍率．读数时，要读取跟功能选择开关挡位相对应的刻度值．

2．测量小灯泡的电压

(1)选择直流电压挡合适的量程，并将选择开关旋至相应位置．

(2)将多用电表并联在待测电阻两端，注意红表笔接触点的电势应比黑表笔高．

(3)根据表盘上的直流电压标度读出电压值，读数时注意最小刻度所表示的电压值．

3．测量通过小灯泡的电流

(1)选择直流电流挡合适的量程．

(2)将被测电路导线卸开一端，把多用电表串联在电路中，电流应从红表笔流入多用电表．

(3)读数时，要认清刻度盘上的最小刻度．

4．测量电阻

(1)要将选择开关扳到欧姆挡上，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极．选好量程后，先调零，然后测量．测量完毕，应把选择开关旋转到“OFF”挡或交流电压最高挡．

(2)用多用电表测电压、测电流及测电阻时，电流都是从红表笔流入电表，从黑表笔流出电表．

三、实验器材

多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．

四、实验步骤

1．观察多用电表的外形，认识选择开关的测量项目及量程．

2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．

3．将红、黑表笔分别插入“＋”“－”插孔．
