线路参数计算(公式)

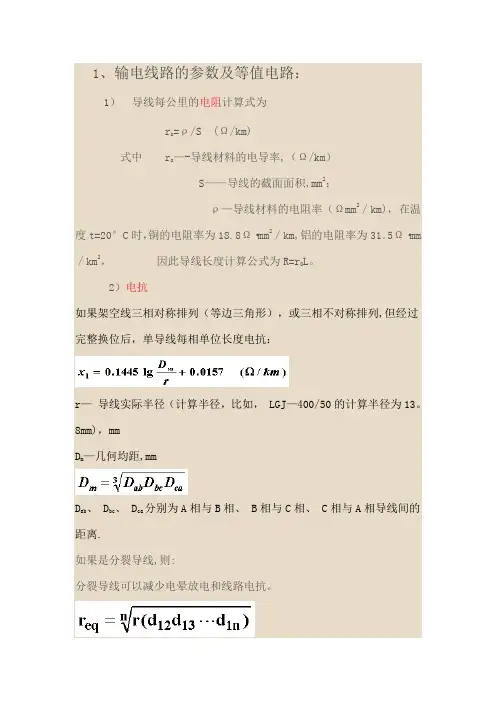

1、输电线路的参数及等值电路：

1） 导线每公里的电阻计算式为

ro=ρ/S (Ω/km)

式中 ro—-导线材料的电导率,（Ω/km）

S——导线的截面面积,mm2；

ρ—导线材料的电阻率（Ωmm2／km)，在温度t=20°C时，铜的电阻率为18.8Ω·mm2／km,铝的电阻率为31．5Ω·mm／km2， 因此导线长度计算公式为R=rOL。

2）电抗

如果架空线三相对称排列（等边三角形），或三相不对称排列,但经过完整换位后，单导线每相单位长度电抗：

r— 导线实际半径（计算半径，比如， LGJ—400/50的计算半径为13。8mm)，mm

Dm—几何均距,mm

Dab、 Dbc、 Dca分别为A相与B相、 B相与C相、 C相与A相导线间的距离.

如果是分裂导线,则:

分裂导线可以减少电晕放电和线路电抗。

其中，

n—分裂导线的分裂数；

r—分裂导线每一根导体的计算半径;

d1i-分裂导线一相中某根导体与其它i—1根导体间的距离。

例：

分裂导线每相单位长度电抗：

3）电纳 如果架空线三相对称排列(等边三角形），或三相不对称排列,但经过完整换位后,单导线每相单位长度电纳：

分裂导线每相单位长度电纳：

4） 电导

架空线的电导主要由沿绝缘子表面的泄漏现象和导线的电晕所决定.

沿绝缘子表面的泄漏损失很小，可忽略。

电晕是强电场作用下带电体周围空气的电离现象.当设计线路时选择合适的导线截面，则可以不考虑电晕损耗。（正常时G=0)

2、电力线路的等值电路

架空线路UN≤35KV 或长度L＜100km；不长的电缆线路或UN≤10KV 。

架空线路UN＞ 35KV

或长度L在100—300km；不超过100km电缆线路或UN＞10KV

［例］有一长度为100km的110kV线路,导线型号为LGJ—185/30，导线计算直径为19mm，导线水平排列,相间距离为4m，试求线路的参数并作出等值电路。

线路工程曲折系数计算公式

在线路工程设计中，曲折系数是一个重要的参数，它用于衡量线路的曲折程度，对于线路的设计和施工具有重要的指导作用。曲折系数的计算涉及到线路的曲线半径、曲线长度等参数，下面我们将介绍线路工程曲折系数的计算公式及其应用。

一、曲折系数的定义。

曲折系数是用来衡量线路曲线的弯曲程度的一个参数，它通常用来评估线路的设计是否合理，对于车辆行驶的安全和舒适性有着重要的影响。曲折系数的计算一般涉及到线路的曲线半径、曲线长度等参数，它的计算公式如下：

曲折系数 = 曲线长度 / (曲线半径 π)。

其中，曲线长度是指曲线的实际长度，曲线半径是指曲线的半径，π是一个常数，约为3.14159。

二、曲折系数的计算。

在实际的线路工程设计中，曲折系数的计算通常是基于曲线的实际情况进行的。首先需要测量曲线的长度和半径，然后根据上述公式进行计算。在实际的工程中，通常会采用测量仪器或者软件来进行曲线长度和半径的测量，然后通过计算机进行曲折系数的计算。

三、曲折系数的应用。

曲折系数在线路工程中有着重要的应用价值，它可以用来评估线路的设计是否合理，对于提高线路的安全性和舒适性有着重要的指导作用。曲折系数的计算结果可以用来指导线路的设计和施工，对于提高线路的运行效率和安全性有着重要的意义。 此外，曲折系数还可以用来评估车辆行驶的舒适性和安全性。在车辆行驶过程中，曲线的弯曲程度会对车辆的行驶产生影响，过大的曲折系数会导致车辆行驶不稳定，影响行驶的舒适性和安全性。因此，在设计和施工线路时，需要根据曲折系数的计算结果来进行调整，以提高线路的安全性和舒适性。

四、曲折系数的优化。

在实际的线路工程设计中，为了提高线路的安全性和舒适性，通常需要对曲折系数进行优化。曲折系数的优化主要包括两个方面，一是通过调整曲线的半径和长度来降低曲折系数；二是通过改变线路的设计方案来减少曲线的数量和弯曲程度。

通过对曲线的半径和长度进行优化，可以有效地降低曲折系数，提高线路的安全性和舒适性。在实际的工程中，通常需要通过对线路的设计方案进行调整来实现曲折系数的优化，这需要综合考虑线路的地形、交通需求和施工条件等因素，以实现最佳的曲折系数。

!-

架空输电线路电气参数计算

!-

一、提资参数表格式

№ 线路名称 导地线型号 线路长度（km） 回路数 提供的线路参数（Ω/km）

备 注 正序电阻 正序电抗 零序电阻 零序电抗 互感阻抗

1

2

3

4

!-

二、线路参数的计算：

1. 正序电阻：即导线的交流电阻。交流电阻大于直流电阻，一般为直流电阻的1.3倍。

导线的直流电阻可在导线产品样本中查到。

当线路的相导线为两分裂导线时，相当于两根导线并联，则其电阻应除以2。多分裂导线以此类推。

2. 正序电抗：

1）单回路单导线的正序电抗：

X1＝0.0029f lg(dm/re) Ω/km

式中 f－频率（Hz）;

dm－相导线间的几何均距，（m）；

dm＝ 3√（dabdbcdca）

dab dbc dca －分别为三相导线间的距离，（m）；

re－导线的有效半径，（m）；

re≈0.779r !-

r－导线的半径，（m）。

2）单回路相分裂导线的正序电抗：

X1＝0.0029f lg(dm/Re) Ω/km

式中 f－频率（Hz）;

dm－相导线间的几何均距，（m）；

dm＝ 3√（dabdbcdca）

dab dbc dca －分别为三相导线间的距离，（m）；

Re－相分裂导线的有效半径，（m）;

n＝2 Re＝（re S）1/2

n＝4 Re＝1.091（re S3）1/4

变电站一次线路计算公式

随着电力系统的不断发展，变电站作为电力系统中不可或缺的一部分，承担着电能的转换、配送和控制等重要任务。在变电站中，一次线路是连接发电厂和变电站之间的重要电力输送通道，其设计和计算至关重要。本文将介绍一次线路的计算公式及其相关内容。

一次线路的计算公式主要涉及电压、电流、功率、电阻、电抗等基本电气参数。在进行一次线路的计算时，我们需要根据具体的工程要求和条件来确定所需的参数，然后应用相应的公式进行计算。

首先，我们来看一次线路的电压计算公式。一次线路的电压通常由发电厂产生，并经过变压器升高后输送到变电站。在计算一次线路的电压时，我们可以使用以下公式：

U = I Z。

其中，U代表电压，I代表电流，Z代表阻抗。根据这个公式，我们可以通过电流和阻抗来计算一次线路的电压。在实际工程中，我们需要根据具体的变电站布置和电力输送距离等因素来确定电压的需求，然后进行相应的计算和设计。

接下来，我们来看一次线路的电流计算公式。一次线路的电流是指在输送电能过程中所承载的电流，其大小直接影响着线路的输送能力和安全性。在计算一次线路的电流时，我们可以使用以下公式：

I = U / Z。

其中，I代表电流，U代表电压，Z代表阻抗。根据这个公式，我们可以通过电压和阻抗来计算一次线路的电流。在实际工程中，我们需要根据具体的负载需求和输电距离等因素来确定电流的大小，然后进行相应的计算和设计。 除了电压和电流，功率也是一次线路设计中需要考虑的重要参数。一次线路的功率计算公式如下：

P = U I cosφ。

其中，P代表有功功率，U代表电压，I代表电流，cosφ代表功率因数。根据这个公式，我们可以通过电压、电流和功率因数来计算一次线路的有功功率。在实际工程中，我们需要根据具体的负载特性和功率需求来确定有功功率的大小，然后进行相应的计算和设计。

在一次线路的计算中，除了考虑基本的电气参数外，还需要考虑电阻和电抗等参数。一次线路的电阻和电抗分别影响着线路的电阻损耗和感抗损耗，其计算公式如下：
