线路常用计算公式

电工最全常见计算公式

展开全文

一、计算所有关于电流，电压，电阻，功率的计算公式：

1、串联电路电流和电压有以下几个规律：（如：R1，R2串联）

①电流：I=I1=I2（串联电路中各处的电流相等）；

②电压：U=U1 U2（总电压等于各处电压之和）；

③电阻：R=R1 R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总=nR；

2、并联电路电流和电压有以下几个规律：（如：R1，R2并联）

①电流：I=I1 I2（干路电流等于各支路电流之和）

②电压：U=U1=U2（干路电压等于各支路电压）

③电阻：总电阻的倒数等于各并联电阻的倒数和或如果n个阻值相同的电阻并联，则有R总= R 注意：并联电路的总电阻比任何一个支路电阻都小。电功计算公式：W=UIt（式中单位W→焦(J)；U→伏(V)；I→安(A)；t→秒）。

3、利用W=UIt计算电功时注意：

①式中的W、U、I和t是在同一段电路；

②计算时单位要统一；

③已知任意的三个量都可以求出第四个量。

4、计算电功还可用以下公式：W=I2Rt ；W=Pt；W=UQ（Q是电量）；

【电 学 部 分】

1、电流强度：I＝Q电量/t

2、电阻：R=ρL/S

3、欧姆定律：I＝U/R

4、焦耳定律：

①电压＝电流*电阻 即U=RI

②电阻＝电压/电流 即R=U/I

③功率=电流*电压 即P=IU

电能＝电功率*时间 即W=Pt

【符号的意义及其单位】

U：电压，V；

R：电阻，Ω；

I：电流，A；

P：功率，W ;

W：电能，J ;

t：时间，S ;

⑴Q＝I2Rt普适公式)

⑵Q＝UIt＝Pt＝UQ电量＝U2t/R (纯电阻公式)

5、串联电路：

⑴I＝I1＝I2

⑵U＝U1＋U2

⑶R＝R1＋R2

⑷U1/U2＝R1/R2 (分压公式) ⑸P1/P2＝R1/R2

6、并联电路：

⑴I＝I1＋I2

⑵U＝U1＝U2

⑶1/R＝1/R1＋ 1/R2 [ R＝R1R2/(R1＋R2)]

学习必备 欢迎下载

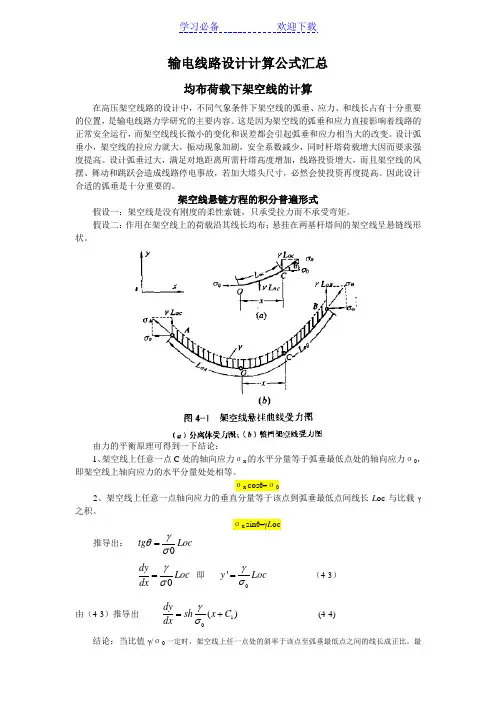

输电线路设计计算公式汇总

均布荷载下架空线的计算

在高压架空线路的设计中，不同气象条件下架空线的弧垂、应力、和线长占有十分重要的位置，是输电线路力学研究的主要内容。这是因为架空线的弧垂和应力直接影响着线路的正常安全运行，而架空线线长微小的变化和误差都会引起弧垂和应力相当大的改变。设计弧垂小，架空线的拉应力就大，振动现象加剧，安全系数减少，同时杆塔荷载增大因而要求强度提高。设计弧垂过大，满足对地距离所需杆塔高度增加，线路投资增大，而且架空线的风摆、舞动和跳跃会造成线路停电事故，若加大塔头尺寸，必然会使投资再度提高。因此设计合适的弧垂是十分重要的。

架空线悬链方程的积分普遍形式

假设一：架空线是没有刚度的柔性索链，只承受拉力而不承受弯矩。

假设二：作用在架空线上的荷载沿其线长均布；悬挂在两基杆塔间的架空线呈悬链线形状。

由力的平衡原理可得到一下结论：

1、架空线上任意一点C处的轴向应力σx的水平分量等于弧垂最低点处的轴向应力σ0，即架空线上轴向应力的水平分量处处相等。

σx cosθ=σ0

2、架空线上任意一点轴向应力的垂直分量等于该点到弧垂最低点间线长Loc与比载γ之积。

σx sinθ=γLoc

推导出： 0tgLoc

0dyLocdx 即

0'yLoc （4-3）

由（4-3）推导出 10()dyshxCdx (4-4)

结论：当比值γ/σ0一定时，架空线上任一点处的斜率于该点至弧垂最低点之间的线长成正比。最学习必备 欢迎下载

后推到得到架空线悬链方程的普遍积分形式。C1、C2为积分常数，其值取决于坐标系的原点位置。

0(1)20ychxCC （4-5）

等高悬点架空线的弧垂、线长和应力

等高悬点架空线的悬链方程

线路压降计算公式完整版

一、线路压降的基本概念

线路压降是指在电力传输过程中，由于导线电阻、电抗等因素引起的电压损失。它对电力系统的稳定运行和电能质量具有重要影响。因此，准确计算线路压降对于电力系统的规划和运行具有重要意义。

二、线路压降计算公式

1. 直流线路压降计算公式

直流线路的压降计算相对简单，主要考虑导线的电阻。计算公式如下：

ΔU = IR

其中，ΔU为线路压降（单位：V），I为线路电流（单位：A），R为导线电阻（单位：Ω）。

2. 交流线路压降计算公式

交流线路的压降计算较为复杂，需要考虑导线的电阻、电抗以及线路长度等因素。计算公式如下：

ΔU = (IR + IX)

其中，ΔU为线路压降（单位：V），I为线路电流（单位：A），R为导线电阻（单位：Ω），X为导线电抗（单位：Ω）。

3. 考虑分布参数的线路压降计算公式

在实际电力系统中，线路的电阻、电抗等参数并非均匀分布，而是随着线路长度和位置的变化而变化。为了更准确地计算线路压降，需要考虑分布参数的影响。此时，线路压降计算公式如下：

ΔU = ∫(IR + IX)dx 其中，ΔU为线路压降（单位：V），I为线路电流（单位：A），R(x)和X(x)分别为导线电阻和电抗的分布函数（单位：Ω/m），dx为微元长度（单位：m）。

三、线路压降计算实例

假设有一段长度为100km的交流输电线路，导线材料为铝，截面积为240mm²，线路电流为500A，频率为50Hz。线路电阻和电抗分别为0.15Ω/km和0.35Ω/km。请计算该线路的压降。

1. 计算导线电阻和电抗：

导线电阻：R = 0.15Ω/km × 100km = 15Ω

导线电抗：X = 0.35Ω/km × 100km = 35Ω

2. 代入公式计算线路压降：

ΔU = (IR + IX) = (500A × 15Ω + 500A × 35Ω) = 3000V

因此，该线路的压降为3000V。

线路的电纳计算公式

线路的电纳计算公式是用来计算电力系统中线路的电纳的公式。电纳是指电路中的电感和电容元件对电流的阻抗，它可以影响电路的稳定性和性能。

在电力系统中，电力线路是将电能从发电厂输送到用户的重要组成部分。线路的电纳是指线路中电感和电容元件对电流的阻抗。电感是储存电能的元件，而电容则是储存电荷的元件。线路的电纳取决于线路的物理特性和参数。

对于简单的线路，可以使用以下公式来计算线路的电纳：

电纳=√(R²+(XL-XC)²)

其中，R是线路的电阻，XL是线路的电感阻抗，XC是线路的电容阻抗。

这个公式的计算过程如下：

1. 首先，计算电阻的平方。

2. 然后，计算电感阻抗和电容阻抗之差的平方。

3. 将这两个结果相加，得到线路的电纳的平方。

4. 最后，对这个结果开平方，得到线路的电纳。

通过计算线路的电纳，可以了解线路对电流的阻抗情况。电纳越大，线路对电流的阻抗越大，电路的稳定性越好。而电纳越小，线路对电流的阻抗越小，电路的稳定性越差。

线路的电纳计算在电力系统的设计和运行中起着重要的作用。在设计电力系统时，需要根据线路的电纳来选择合适的线路参数，以确保电力系统的安全和稳定运行。在电力系统的运行中，可以通过计算线路的电纳来监测线路的性能和健康状况。

除了上述的简单线路的电纳计算公式，对于复杂的电力系统，还可以采用更复杂的电纳计算方法。这些方法包括有限元法、传输线理论等，可以更准确地计算电力系统中线路的电纳。

线路的电纳计算公式是电力系统中重要的计算工具，它可以帮助我们了解线路的电流阻抗情况，为电力系统的设计和运行提供重要的参考。通过合理计算线路的电纳，可以确保电力系统的安全和稳定运行。
