室内燃气管道安装要求

燃气管道安装施工工艺标准

页脚内容1

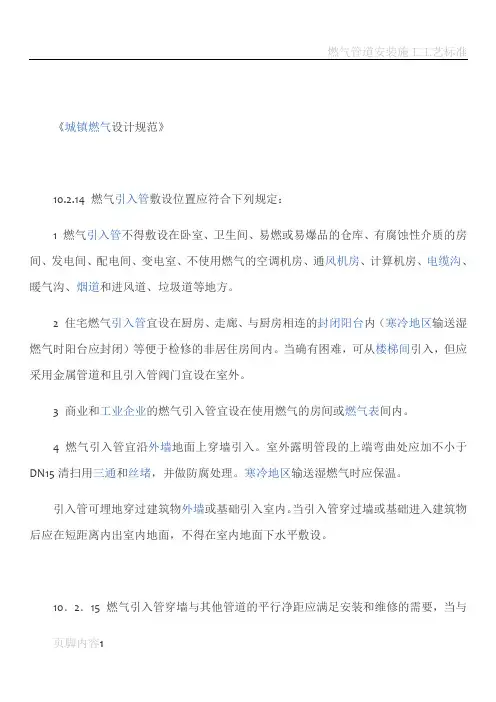

《城镇燃气设计规范》

10.2.14 燃气引入管敷设位置应符合下列规定：

1 燃气引入管不得敷设在卧室、卫生间、易燃或易爆品的仓库、有腐蚀性介质的房间、发电间、配电间、变电室、不使用燃气的空调机房、通风机房、计算机房、电缆沟、暖气沟、烟道和进风道、垃圾道等地方。

2 住宅燃气引入管宜设在厨房、走廊、与厨房相连的封闭阳台内（寒冷地区输送湿燃气时阳台应封闭）等便于检修的非居住房间内。当确有困难，可从楼梯间引入，但应采用金属管道和且引入管阀门宜设在室外。

3 商业和工业企业的燃气引入管宜设在使用燃气的房间或燃气表间内。

4 燃气引入管宜沿外墙地面上穿墙引入。室外露明管段的上端弯曲处应加不小于DN15清扫用三通和丝堵，并做防腐处理。寒冷地区输送湿燃气时应保温。

引入管可埋地穿过建筑物外墙或基础引入室内。当引入管穿过墙或基础进入建筑物后应在短距离内出室内地面，不得在室内地面下水平敷设。

10．2．15 燃气引入管穿墙与其他管道的平行净距应满足安装和维修的需要，当与燃气管道安装施工工艺标准

页脚内容2 地下管沟或下水道距离较近时，应采取有效的防护措施。

10．2．16 燃气引入管穿过建筑物基础、墙或管沟时，均应设置在套管中，并应考虑沉降的影响，必要时应采取补偿措施。

套管与基础、墙或管沟等之间的间隙应填实，其厚度应为被穿过结构的整个厚度。

套管与燃气引入管之间的间隙应采用柔性防腐、防水材料密封。

10．2．17 建筑物设计沉降量大于50mm时，可对燃气引入管采取如下补偿措施：

1 加大引入管穿墙处的预留洞尺寸。

2 引入管穿墙前水平或垂直弯曲2次以上。

3 引入管穿墙前设置金属柔性管或波纹补偿器。

10．2．18 燃气引入管的最小公称直径应符合下列要求：

1 输送人工煤气和矿井气不应小于25mm；

2 输送天然气不应小于20mm；

3 输送气态液化石油气不应小于15mm。 燃气管道安装施工工艺标准

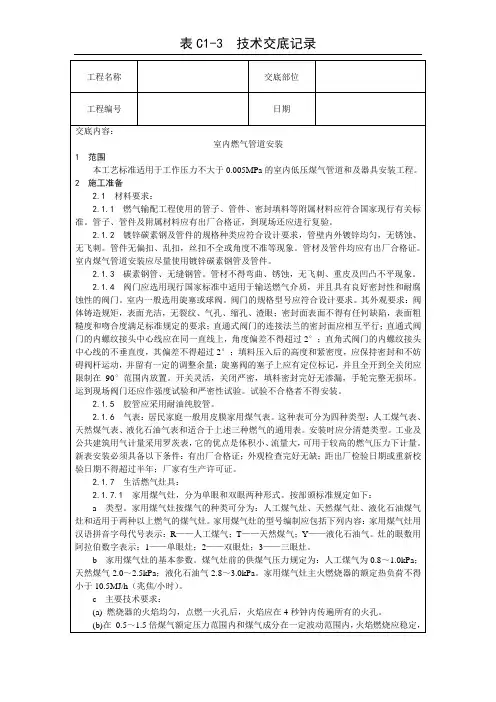

表C1-3 技术交底记录

工程名称 交底部位

工程编号 日期

交底内容：

室内燃气管道安装

1 范围

本工艺标准适用于工作压力不大于0.005MPa的室内低压煤气管道和及器具安装工程。

2 施工准备

2.1 材料要求：

2.1.1 燃气输配工程使用的管子、管件、密封填料等附属材料应符合国家现行有关标准。管子、管件及附属材料应有出厂合格证，到现场还应进行复验。

2.1.2 镀锌碳素钢及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。管件无偏扣、乱扣，丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。室内煤气管道安装应尽量使用镀锌碳素钢管及管件。

2.1.3 碳素钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。

2.1.4 阀门应选用现行国家标准中适用于输送燃气介质，并且具有良好密封性和耐腐蚀性的阀门。室内一般选用旋塞或球阀。阀门的规格型号应符合设计要求。其外观要求：阀体铸造规矩，表面光洁，无裂纹、气孔、缩孔、渣眼；密封面表面不得有任何缺陷，表面粗糙度和吻合度满足标准规定的要求；直通式阀门的连接法兰的密封面应相互平行；直通式阀门的内螺纹接头中心线应在同一直线上，角度偏差不得超过2°；直角式阀门的内螺纹接头中心线的不垂直度，其偏差不得超过2°；填料压入后的高度和紧密度，应保持密封和不妨碍阀杆运动，并留有一定的调整余量；旋塞阀的塞子上应有定位标记，并且全开到全关闭应限制在90°范围内放置。开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏。运到现场阀门还应作强度试验和严密性试验。试验不合格者不得安装。

2.1.5 胶管应采用耐油纯胶管。

2.1.6 气表：居民家庭一般用皮膜家用煤气表。这种表可分为四种类型：人工煤气表、天然煤气表、液化石油气表和适合于上述三种燃气的通用表。安装时应分清楚类型。工业及公共建筑用气计量采用罗茨表，它的优点是体积小、流量大，可用于较高的燃气压力下计量。新表安装必须具备以下条件：有出厂合格证；外观检查完好无缺；距出厂检验日期或重新校验日期不得超过半年；厂家有生产许可证。

燃气管道施工与安装要求

1.1 工程基本规定

（1） 燃气管道对接安装引起的误差不得大于3°，否则应设置弯管，次高压燃气管道的弯管应考虑盲板力。

（2） 管道与建筑物、构筑物、基础或相邻管道之间的水平和垂直净距，不应小于设计规定。当要求不一致时，应满足要求严格的。无法满足上述安全距离时，应将管道设于管道沟或钢性套管的保护设施中，套管两端应用柔性密封材料封堵。保护设施两端应伸出障碍物且与被跨越的障碍物间的距离不应小于0.5m。对有伸缩要求的管道，保护套管或地沟不得妨碍管道伸缩且不得损坏绝热层外部的保护壳。

（3） 管道埋设的最小覆土厚度

地下燃气管道埋设的最小覆土厚度（路面至管顶）应符合下列要求：埋设在车行道下时，不得小于0.9m；埋设在非车行道下时，不得小于0.6m；埋设在庭院时，不得小于0.3m；埋设在水田下时，不得小于0.8m（当采取行之有效的防护措施后，上述规定均可适当降低）。

（4） 地下燃气管道不宜与其他管道或电缆同沟敷设。当需要同沟敷设时，必须采取防护措施。

1.2 燃气管道穿越构建筑物

（1） 不得穿越的规定

1．地下燃气管道不得从建筑物和大型构筑物的下面穿越。

2．地下燃气管道不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面穿越。 （2） 地下燃气管道穿过排水管、热力管沟、联合地沟、隧道及其他各种用途沟槽时，应将燃气管道敷设于套管内。套管伸出构筑物外壁不应小于设计说明中燃气管道与构筑物的水平距离。套管两端的密封材料应采用柔性的防腐、防水材料密封。

（3） 燃气管道穿越铁路、高速公路和城镇主要干道时，其外应加套管，并提高绝缘、防腐等措施。燃气管道穿越城镇主要干道时宜敷设在套管或地沟内；穿越高速公路的燃气管道的套管内径应比燃气管道外径大100mm以上，套管或地沟两端应密封，在重要地段的套管或地沟端部宜安装检漏管。

1.3 燃气管道通过河流

（1） 燃气管道至规划河底的覆土厚度，应根据水流冲刷条件确定，对不通航河流不应小于0.5m；对通航的河流不应小于1.0m，还应考虑疏浚和投锚深度。稳管措施应根据计算确定。

室内燃气管道安装要求

1 范围

本工艺标准适用于工作压力不大于0。005MPa的室内低压煤气管道和及器具安装工程。

2 施工准备

2。1 材料要求：

2.1。1 燃气输配工程使用的管子、管件、密封填料等附属材料应符合国家现行有关标准。管子、管件及附属材料应有出厂合格证，到现场还应进行复验。

2。1.2 镀锌碳素钢及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。管件无偏扣、乱扣,丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。室内煤气管道安装应尽量使用镀锌碳素钢管及管件。

2.1.3 碳素钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象.

2.1。4 阀门应选用现行国家标准中适用于输送燃气介质,并且具有良好密封性和耐腐蚀性的阀门。室内一般选用旋塞或球阀.阀门的规格型号应符合设计要求.其外观要求：阀体铸造规矩，表面光洁，无裂纹、气孔、缩孔、渣眼；密封面表面不得有任何缺陷，表面粗糙度和吻合度满足标准规定的要求；直通式阀门的连接法兰的密封面应相互平行；直通式阀门的内螺纹接头中心线应在同一直线上,角度偏差不得超过2°;直角式阀门的内螺纹接头中心线的不垂直度，其偏差不得超过2°;填料压入后的高度和紧密度,应保持密封和不妨碍阀杆运动，并留有一定的调整余量；旋塞阀的塞子上应有定位标记，并且全开到全关闭应限制在90°范围内放置。开关灵活,关闭严密，填料密封完好无渗漏，手轮完整无损坏。运到现场阀门还应作强度试验和严密性试验。试验不合格者不得安装。

2。1.5 胶管应采用耐油纯胶管.

2.1。6 气表：居民家庭一般用皮膜家用煤气表。这种表可分为四种类型：人工煤气表、天然煤气表、液化石油气表和适合于上述三种燃气的通用表。安装时应分清楚类型。工业及公共建筑用气计量采用罗茨表，它的优点是体积小、流量大，可用于较高的燃气压力下计量。新表安装必须具备以下条件：有出厂合格证；外观检查完好无缺;距出厂检验日期或重新校验日期不得超过半年；厂家有生产许可证。
