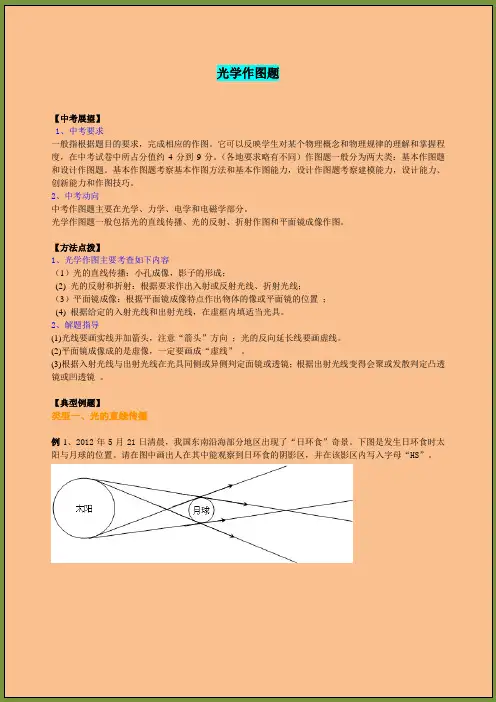

初中物理光学作图专题

初中物理光学作图专题

学校：___________姓名：___________班级：___________考号：___________

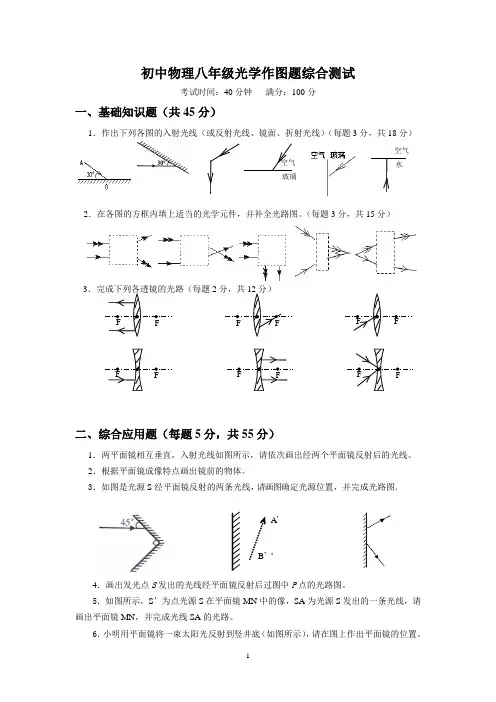

一、作图题

1、如图，两平面镜相互垂直。请根据光的反射定律，①画出经过平面镜后的两条反射光线，②标出第二次反射后反射角的大小。

2、画出图中光线Q经过平面镜后的反射光线。

3、如图甲所示是检查视力时的情景，人面对平面镜而坐，身后是视力表，请在乙图中画出人眼通过平面镜看到视力表中S点的光路图。

4、小明用平面镜将太阳光反射后竖直射向井底，在图上作出平面镜的位置。

5、2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。如图甲所示。请在图乙中完成人眼看到钢球A点像的大致光路，A为钢球上的一点，O为球心。

6、如图所示，小梦到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果。画出小梦眼睛B点看到新鞋A点在平面镜中所成像的光路图。

7、小明制作了一个能同时看到昆虫背部和腹部的观察箱，如图所示。请你画出他通过平面镜观察昆虫腹部A点的光路图。

8、小明将装有硬币A的空杯放在弟弟面前，弟弟的眼睛在P点看不到硬币，如图甲。小明向杯中缓缓注满水，弟弟眼睛在P点看到了硬币在B点，如图乙。请你在图乙中画出弟弟看到硬币的入射光线、折射光线，并标出折射角r（保留作图痕迹）。

9、如图所示，OA为一条从空气射入水中的反射光线，请作出OA的入射光线和大致的折射光线，并在图中标出入射角的度数。

10、在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，不能贸然下水游泳。如图为解释这一现象的情景，其中A为水底的物体，A是岸边儿童看到的A的像。请你在图中作出过O点的入射光线和折射光线。

11、周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。请画出本次控制电视机的光路。 12、如图所示，通过全景海底隧道，可以看到海底深处的神奇世界。点S为人看到的海鱼所在的位置，请画出人看到海鱼的大致光路图。（忽略玻璃厚度产生的折射的影响）

13、一发光点S在平面镜中所成的像为S，请你确定平面镜的位置，并画出图中入射光线所对应的反射光线。

14、如图所示是士兵在作战时，用镜子查看敌方位置的场景；请在图乙中画出士兵眼睛A观察到敌人S的光路图。（保留作图痕迹）

15、小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处 16、如图所示，A点发出的一束光线，经平面镜反射后经过B点，试作出相应的入射光线和反射光线。

17、根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′。

18、检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。

19、一束白光射向三棱镜，经过三棱镜后在光屏上得到彩色光带，请在图中标注出红光和紫光。 20、如图A为空中一小鸟，B为水中的一条鱼，人眼在C处恰好看到水中的鱼和鸟的像重合，请根据描述，完成光路图（保留作图痕迹）。

21、常言道“耳听为虚，眼见为实”，但我们在欣赏水里的鱼儿时却是“眼见为虚”。如图，水里真实的鱼眼在P处，但在水面上的小强看到（小强的眼睛在A处）的却是在图中的P的位置。请你画出造成这个现象的光路图（画一条光线的光路图即可，请保留必要的作图痕迹）。

22、为了促进果实着色、增糖，提升苹果的品质，果园通常通过铺设反光膜反射阳光，来改善光照条件。请你在图中画出一束太阳光S经反光膜反射至A处果实的光路图。

23、友友的玩具不小心掉进水平管道中去了，由于没有手电筒，看不清楚玩具的位置。姐姐拿出一块平面镜帮助他找到了玩具，请在图中画出平面镜的位置。 24、《墨经》有小孔成像的记录，物体的投影之所以会出现倒像，是因为光线沿直线传播，在针孔处，不同方向射来的光束互相交叉而形成倒影。图甲是小王同学做小孔成像实验的情景，在图乙中大致画出烛焰AB（烛焰可以抽象为带箭头的线段）通过纸杯的小孔在黑塑料膜虚线上所成的像AB，并标明两条光线的传播方向。

25、如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影BC。（保留作图痕迹）

26、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置。

参考答案

1、答案：

解析：过入射点做出法线，根据反射角等于入射角做出反射光线；经过两个平面镜的反射，会与原光线平行射出，第二次反射后反射角的大小为30°。

2、答案：见解析

解析：

3、答案：

解析：根据物像连线与镜面垂直，由S向平面镜作垂线并延长，根据物像到平面镜距离相等，找到S点的像S点，连接眼睛A和像点S，交平面镜于O点，连接SO即入射光线，OA为反射光线。如图：

4、答案：

解析：

5、答案：见解析

解析：

6、答案：

解析：根据平面镜的特点在平面镜的另一侧作出新鞋的点A的对称点A′，即为其在平面镜中的像；连接像点与眼睛B点与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如图所示：

7、答案：

解析：作昆虫腹部A关于镜面的对称点A′，连接像点与眼睛B点与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如下图所示：

8、答案：

解析：人眼看到的池底A点像的位置，连接人眼与B，与水面的交点O为入射点，连接AO为入射光线，O到人眼为折射光线，过O点画出法线，折射光线与法线的夹角为折射角，如图所示： 9、答案：

解析：根据反射光线OA与水面的夹角可知，反射角为

903060

过入射点做出法线，根据反射角等于入射角，在法线的左侧做出入射光线；光由空气气斜射入水中，折射角小于入射角，折射光线与入射光线分居法线两侧，由此可以做出折射光线，如下图所示

10、答案：如图所示

解析：人在空气中看到A在水中的位置就是A在水中的像的位置，所以找到A在水中的像的位置，A发出的光经水面折射进入人眼，所以找到此光线的入射点；分别连接A到人眼找到入射点O，实际是A发光，所以连接AO为入射光线；A到O是找到入射点所做的辅助线，应用虚线表示。如图所示：

11、答案：

解析：先根据平面镜成像规律作出A的像点A，再连接像点A与接收信号处B点，与墙壁的交点为入射点O，再连A与入射点O作为遥控器发出的红外线，据此标出光的传播方向，如下图所示：

12、答案：

解析：连接人眼B和S点，交玻璃于O，过O点垂直界面作出法线，光线从水进入空气时折射角大于入射角，所以鱼的位置A在S点的下方，则AO为入射光线，OB为折射光线。如图所示

13、答案：

解析：连接SS，作SS的垂直平分线，即平面镜的位置，入射光线与镜面的交点即入射点，连接像点与入射点连线，由反射光线的延长线过像点由此作出反射光线.如图所示：

14、答案：

解析：首先根据平面镜成像时像与物的对称性，找到昆虫S的像S，然后连接AS画出反射光线，这样AS与平面镜有一个交点，此交点即为入射点O，再连接S与入射点O画出入射光线；注意标上箭头表示光的传播方向，如图所示：

15、答案：见解析 解析：

16、答案：

解析：作出点A关于平面镜的对称点A，即为像点，连接A、B点交平面镜于点O，则OB为反射光线，连接AO画出入射光线，如图所示：

17、答案：

解析：

18、答案：

解析：根据平面镜的成像规律，作视力表上A点在平面镜的对称点A，连接被测者的眼睛与点A，交于平面镜O上，再连接视力表上A点与平面镜的点O，即可得到入射光线与反射光线，并标上箭头，如下图所示。

19、答案：

解析：白色光经过三棱镜后产生色散现象，在光屏由下至上依次为红、橙、黄、绿、蓝、靛、紫。由于紫光的偏折最大；红光的偏折程度最小。故折射后上端处为红光，下端处是紫光，如图所示：

20、答案：

解析：先画出小鸟A关于水面的对称点A，即为小鸟的像位置。连接AC，与水面交于点O，连接AO即为入射光线，OC为反射光线；看到水中的鱼与飞在天空中的小鸟在水中的像重合，说明小鸟和小鱼处光线的入射点都在O点，连接BO即为水中的入射光线，OC为折射光线，人眼逆着折射光线看上去，看到了水中的鱼与水中鸟在同一条直线上。如图所示：

21、答案：

解析：人看到的鱼，进入人眼的光线好像从其虚像上发出的，连接PA，与水面的交点O为入射点，OA为折射光线，连接PO为入射光线，如图所示：

22、答案：

解析：过银色反光膜面作出太阳的对称点S，即为太阳在银色反光膜中的像，连接S与A处苹果，与银色反光膜面的交点O为入射点，连接SO得到入射光线，OA为反射光线，如图所示：

23、答案：

解析：根据反射角等于入射角，先做出入射光线和反射光线所成角的角平分线即为法线，再根据法线垂直于镜面做出平面镜，如下图所示

24、答案：

解析：因为光沿直线传播，所以火焰上顶点发出的光线经过小孔后在塑料膜上成像为A，火焰下端点发出的光线经过小孔后在塑料膜上成像为B，连接AB，如图所示：

25、答案：

解析：根据光在同种均匀介质（空气）中沿直线传播，从点光源A过点C作直线与墙壁相交于点C，从A过点B作直线与墙壁相交于B，直线AC与AB所夹的墙壁上的阴影部分BC就是BC的影子，如图所示：

26、答案：

解析：先过C点垂直镜面作出法线,在法线左侧指向入射点画出入射光线,注意反射角要等于入射角,同理画出反射光线DB的入射光线,两条入射光线的交点S即为发光点的位置,如图所示：
