hp打印机加粉图解

惠普打印机加粉图解

惠普打印机加粉图解

HP252作为新一代打印机，在市场上逐渐的多了起来。随之而来的就是252的加粉问题，对于这个没有螺丝的硒鼓来说，加粉成了许多客户的难题。以下是惠普打印机加粉图解，欢迎阅读。

找到硒鼓的导电边盖,下掉拉力弹簧,再从鼓心一头用一个小一字顶开边盖。

把导电边盖拿掉以后,你会发现边盖是有两个焊接点的,一个是鼓心半边有粘住,另一个是充电边柱有粘点，要注意图二的白色卡扣,别弄断了,装时也要装到位,否则会报 49.00 错误。

把废粉仓分离后,把鼓心抽出,充电辊拿掉,刮板拆掉,倒掉废粉,擦干净充电辊装回.注意图二处,为装粉仓驱动白色卡子的'位置,装时要到位。

下掉粉仓驱动边盖有两颗镙丝,即可以看到驱动端的外部齿轮.有三个,大齿轮要整个拿掉,便于安装。

把显影辊像 HP1215 那样整个抽出.注意显影辊两头都各有两个部件.这里可以看到驱动端的内部齿轮拿掉后.把原粉仓里的粉清洁干净。

装入SCC进口的专用芯片。

此主题相关图片如下：1、从机器中取出硒鼓

此主题相关图片如下：2、拧下如图侧盖螺丝

此主题相关图片如下：3、取下侧盖

此主题相关图片如下：4、拆下如图侧盖螺丝

此主题相关图片如下：5、取下侧盖

此主题相关图片如下：6、分开硒鼓粉仓与废粉仓

此主题相关图片如下：7、取粉仓拆下如图中螺丝

此主题相关图片如下：8、取下磁辊固定支架

此主题相关图片如下：9、取下磁辊

此主题相关图片如下：10、拆下粉仓刮板

此主题相关图片如下：11、推动如图中齿轮,清理粉仓内余粉

此主题相关图片如下：12、清理粉仓刮板及磁辊

此主题相关图片如下：13、添加代用碳粉

此主题相关图片如下：14、装上刮板及磁辊

此主题相关图片如下：15、在磁辊一端及卷粉辊上加少许导电油脂

此主题相关图片如下：16、装上粉仓侧盖,推动磁辊齿轮看是否转动轻松

此主题相关图片如下：17、取废粉仓,取下鼓芯及充电辊

此主题相关图片如下：18、清理鼓芯及充电辊和废粉仓内废粉

此主题相关图片如下：19、清洁充电辊支架

此主题相关图片如下：20、加少许导电油脂(如图)装上充电辊及鼓芯

此主题相关图片如下：21、合上粉仓与废粉仓,如图一手紧握硒鼓下侧,

使鼓芯与磁辊分离,另一手推动鼓芯转动,如轻松则装配正确

此主题相关图片如下：22、用刀具削去芯片前的塑料

此主题相关图片如下：23、撬下芯片

此主题相关图片如下：24、取代用芯片,顺卡槽安装芯片(注意芯片方向)

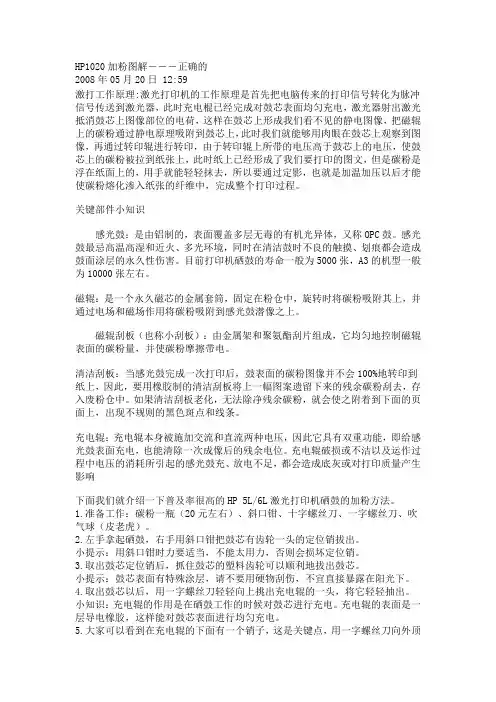

HP1020加粉图解－－－正确的

2008年05月20日 12:59

激打工作原理:激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸张上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸张的纤维中，完成整个打印过程。

关键部件小知识

感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。目前打印机硒鼓的寿命一般为5000张，A3的机型一般为10000张左右。

磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。

磁辊刮板（也称小刮板）：由金属架和聚氨酯刮片组成，它均匀地控制磁辊表面的碳粉量，并使碳粉摩擦带电。

清洁刮板：当感光鼓完成一次打印后，鼓表面的碳粉图像并不会100%地转印到纸上，因此，要用橡胶制的清洁刮板将上一幅图案遗留下来的残余碳粉刮去，存入废粉仓中。如果清洁刮板老化，无法除净残余碳粉，就会使之附着到下面的页面上，出现不规则的黑色斑点和线条。

充电辊：充电辊本身被施加交流和直流两种电压，因此它具有双重功能，即给感光鼓表面充电，也能清除一次成像后的残余电位。充电辊破损或不洁以及运作过程中电压的消耗所引起的感光鼓充、放电不足，都会造成底灰或对打印质量产生影响

下面我们就介绍一下普及率很高的HP 5L/6L激光打印机硒鼓的加粉方法。

HP2035/2055(505A)硒鼓加粉图解

1. HP2035/2055(505A)硒鼓

2.小心拔出鼓芯一端铁齿

3.轻轻撬出鼓芯一端销钉（注意鼓芯）

3.用手指打开鼓芯保护挡板，小心取出鼓芯（不要碰伤）

4.用细细尖尖的工具顶出销钉

5.用钳子拔出销钉

6. 翻开鼓芯挡板用锥子（细细尖尖）插入孔中，再挤出铁销

7.用空心钻头 转开两处塑料钉

8.用刀小心撬开此处连接塑料钉（小心）

9.已撬开的图

10.小心取出磁辊

11.清理剩余碳粉（一定要清理干净）

12.清理两端充电辊轴套

13.再黑色充电辊轴套上加少许导电硅脂

14.安装充电辊

15.再鼓芯上加克纳粉（润滑）

16.再废粉仓刮板上加克纳粉（润滑）

17.再鼓芯接地铁销上加导电硅脂

18.安装鼓芯接地铁销

19.按照箭头方向转动鼓芯（转动轻松）

20.用小刀销平（方便钻孔加螺丝）

21.用小刀销平（方便钻孔加螺丝）

22.用钻头分别转两个小孔

23.用螺丝分别现拧一下（拧出孔内螺纹）

24.清理干净后加入专用型号碳粉

25.清理干净此处碳粉

26.清理干净此处碳粉

27.安装磁辊

28.安装端盖

29.用螺丝固定

30.按照箭头方向转动齿轮（检查磁辊吸粉情况）

31.安装两侧铁销

32.用小刀平销 两侧塑料，然后有下向上撬起旧芯片

33.安装新芯片 缺口向下插入槽口中
