万用表校准报告

胜利万用表校准方法

胜利万用表是一种常用的电工仪器，用于测量电压、电流和电阻等电学量。然而，由于使用时间的增加或者其他因素的影响，万用表的测量结果可能会出现误差。因此，定期对胜利万用表进行校准是非常重要的，以确保测量结果的准确性和可靠性。

胜利万用表的校准方法有很多种，下面将介绍一种常用的校准方法。

我们需要准备一台已经校准过的标准万用表。标准万用表是经过专门校准并获得认证的仪器，其测量结果非常准确，可以作为参考。

接下来，我们将胜利万用表和标准万用表连接在电路中，使它们处于相同的测量条件下。然后，选择一个已知准确值的电学量，比如电压或电流，通过调节胜利万用表的校准旋钮，使其显示结果与标准万用表的测量结果一致。这个过程需要耐心和细心，可以反复尝试和微调，直到两个万用表的测量结果完全相同。

在校准过程中，需要注意以下几点：

1. 确保电路连接正确：胜利万用表和标准万用表的连接应符合电路的要求，避免接错或接反。

2. 温度和湿度的影响：温度和湿度会对电器元件的性能产生一定影响，因此在校准过程中，尽量保持恒定的环境条件，避免温度和湿度的变化对测量结果产生影响。 3. 校准范围选择：胜利万用表通常具有多个测量范围，校准时需要选择与标准万用表相匹配的测量范围，以确保校准结果的准确性。

4. 反复校准：为了提高校准的准确性，可以多次反复校准，取多次测量结果的平均值作为最终校准结果。

完成校准后，可以进行验证测试，即使用胜利万用表对其他已知准确值的电学量进行测量，比较测量结果与预期值的差异。如果差异较大，说明校准可能存在问题，需要重新进行校准。

需要注意的是，胜利万用表的校准应由专业人员进行，他们具有丰富的经验和专业的知识，能够准确判断校准结果是否符合要求。此外，校准的频率也应根据具体情况而定，一般建议每年进行一次校准。

胜利万用表的校准是确保测量结果准确可靠的重要步骤。通过选择合适的校准方法，并遵循正确的操作步骤，可以保证胜利万用表的测量结果准确无误。

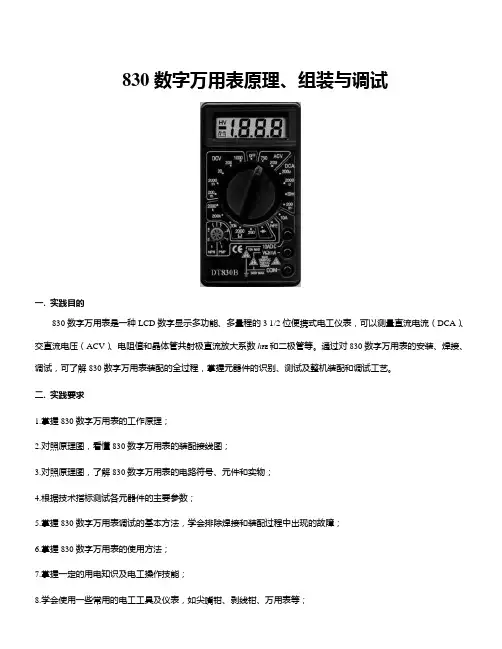

830数字万用表原理、组装与调试

一. 实践目的

830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数hFE和二极管等。通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。

二. 实践要求

1.掌握830数字万用表的工作原理；

2.对照原理图，看懂830数字万用表的装配接线图；

3.对照原理图，了解830数字万用表的电路符号、元件和实物；

4.根据技术指标测试各元器件的主要参数；

5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障；

6.掌握830数字万用表的使用方法；

7.掌握一定的用电知识及电工操作技能；

8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等； 9.养成严谨、细致的工作作风。

三 . 830数字万用表简介

830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。其主要技术指标如表1所示。

表1 830数字万用表主要技术指标

一般特性 直流电流

显示 3 1/2位LCD自动极性显示 量程 分辩力 精度

超量程显示 最高位显示“1”其它位空白 200uA 0.1uA 1.0%读数.3字

最大共模电压 500V峰值 2000uA 1uA 1.0%读数.3字

储存环境 -15°C至50°C 20mA 10uA 1.0%读数.3字

温度系数 小于0.1×准确度/°C 200mA 100uA 1.5%读数5字

电源 9V叠层电池 10A 10mA 2.0%读数10字

外形尺寸 128×75×24mm 交流电压

直流电压 量程 分辩力 精度

量程 分辩力 精度 200V 100mV 1.2%读数10字

200mV 0.1mV 0.5%读数2字 750V 1V 1.2%读数10字

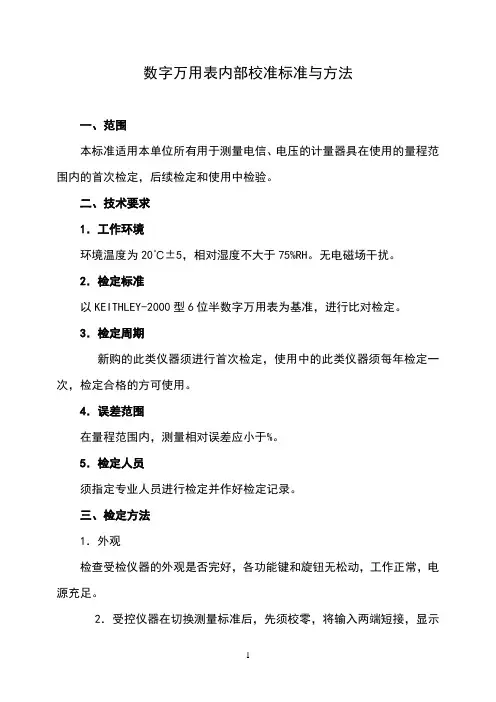

数字万用表内部校准标准与方法

一、范围

本标准适用本单位所有用于测量电信、电压的计量器具在使用的量程范围内的首次检定，后续检定和使用中检验。

二、技术要求

1．工作环境

环境温度为20℃±5，相对湿度不大于75%RH。无电磁场干扰。

2．检定标准

以KEITHLEY-2000型6位半数字万用表为基准，进行比对检定。

3．检定周期

新购的此类仪器须进行首次检定，使用中的此类仪器须每年检定一次，检定合格的方可使用。

4．误差范围

在量程范围内，测量相对误差应小于%。

5．检定人员

须指定专业人员进行检定并作好检定记录。

三、检定方法

1．外观

检查受检仪器的外观是否完好，各功能键和旋钮无松动，工作正常，电源充足。

2．受控仪器在切换测量标准后，先须校零，将输入两端短接，显示值应为0，不为零时，可调整到零。

3．将信号源与基准万用表和受检仪器进行连接，检定电压时，须并联连接，检定电流时，须串联连接。

4．受检仪器在各测量标位至少取3个点进行比对，记录3此测量值，计算3次测量平均值。

5．受检仪器的相对误差按以下公式计算。

相对误差= ×100%

四、记录

将检验结果记录，并填写“数字万用表内校记录”表。 基准表示值-受检表示值 测 量 范 围

万用表的校准方法

万用表这玩意儿啊，就像是个多功能的小侦探，能帮咱探测电路里的各种小秘密。可这小侦探要是不准了，那可就麻烦大了，就好比一个厨师做菜的时候量具都不准，那这菜的味道能好到哪儿去呢？所以啊，咱们得学会校准万用表，让这个小侦探时刻保持清醒的头脑。

那怎么校准万用表呢？不同类型的万用表校准的办法还真有点不一样。就拿咱们常见的数字万用表来说吧。这数字万用表就像个听话的小学生，校准起来还算是比较有章可循的。一般来说，它里面有个校准电位器，这东西就像是小机器人背后的调节旋钮，通过这个旋钮就能对万用表进行校准。不过这可不是随便拧着玩的啊。

咱得找个标准的电压源或者电阻源来当“模范生”。比如说，有那种专门生产出来很精准的电压源，就像一个永远都不会走偏的时钟一样精准。把万用表的表笔接到这个标准电压源上，这就像是让两个武林高手过招，看看万用表这个小侦探能不能准确地说出电压源这个高手的“功力”数值。要是测出来的数值和标准电压源给出的数值不一样，那就说明万用表这个小侦探有点迷糊了，这时候就得小心地拧动校准电位器。这感觉就像是在给一个有点走音的小提琴调音，得一点一点地来，拧一点点就再测一下，直到万用表测出来的数值和标准值差不多为止。这过程就像在黑暗里摸索着找宝藏，得有耐心。

再说说指针式万用表吧。这指针式万用表看起来就更有那种复古的感觉，像个老工匠手里的工具。校准指针式万用表啊，那也有自己的一套。首先得检查指针是不是能回到零位。这指针要是回不到零位，就像一个跑步的人总是不能回到起跑线上一样，那肯定是有问题的。如果指针不能回零，那就得看看是不是表头旁边的那个调零螺丝松了或者紧了。这个螺丝就像是控制指针这个小木偶的线，把螺丝松一松或者紧一紧，就像在调整木偶的姿态一样，让指针能乖乖地回到零位。

然后呢，校准电压档的时候也得找个标准的电压源。把万用表打到相应的电压档，然后连接标准电压源。这时候看指针指的位置对不对。如果不对，那可就像一个指南针指错了方向一样，得在万用表内部找到那个能调整电压校准的地方。这地方可能是个可变电阻之类的东西，调整它的时候就像在给一个不听话的小毛驴拉缰绳，让它走上正路，也就是让指针指到正确的位置。
