PCB钻孔检验标准

修订

日期 修订

单号 修订内容摘要 页次 版次 修订 审核 批准

2011/03/30 / 系统文件新制定 4 A/0 / / /

更多免费资料下载请进： 好好学习社区

批准： 审核： 编制：

更多免费资料下载请进： 好好学习社区

PCB钻孔检验标准

1．工具：

红胶片，工程图纸或菲林、针规、菲林尺或直尺。

2．检验项目：

缺陷名称 工具方法 允收标准 不良等级

MA MI

孔多、孔少 红胶片 不允收（含定位孔、尾孔） √

塞孔 目视 不允收 √

披锋 目视 不允收 √

槽孔狗牙 目视 不允收 √

钻反 红胶片图纸 不允收 √

铜箔氧化 目视 氧化经磨板或微蚀后除去，允收 √

擦花 目视 无露基材，长度≤10mm可允收 √

爆边 目视 爆边但未影响线路外围，未造成披锋可接收 √

用错板材 目视 不允收 √

钻孔不穿 目视 不允收 √

孔损 目视 未损坏铜箔，未影响孔径可接受 √

孔偏 菲林 导通孔尚未崩孔且与线路之接地尚有0.3mm元件孔偏出处最小焊环不得低于0.15mm，可接收 √

孔径 针规 用针规依尾孔顺序检查：公差±0.075mm √

沾胶、脏污 目视 铜板沾胶、脏污径水洗刷磨后除去允收 √

板材分层 目视 不允收 √

开料尺寸 直尺 开料尺寸公差±2mm √

3．检验步骤：

3．1按规范作好来料前的准备工作后，开始对电脑钻孔板进行检查。

更多免费资料下载请进： 好好学习社区 3．2检查前，核对来料检验报告中的内容是否和本标准一致，否则进行查明，如供方在报告中有指明之不良品，先进行检查，以便确定是否可接受。

3．3按抽样计划取样，逐块进行以下检查：

a.用直尺量读开料尺提否符合要求。

b.用红胶片或图纸拼对板面各孔的位置，检查有无偏孔、多孔、漏孔、钻反等，如偏孔无法用红胶片或图纸准确判定时，到工程部借用负片线路菲林进行比对。

线路板钻孔流程及注意事项

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor. I

hope that after you download them,they can help yousolve practical

problems. The document can be customized andmodified after

downloading,please adjust and use it according toactual needs, thank

you!

In addition, our shop provides you with various types ofpractical

materials,such as educational essays, diaryappreciation,sentence

excerpts,ancient poems,classic articles,topic composition,work

summary,word parsing,copy excerpts,other materials and so on,want to

know different data formats andwriting methods,please pay attention!线路板钻孔是印刷电路板（PCB）制造过程中的重要步骤，主要作用是在电路板的铜箔上钻孔，以便于形成连接线路。以下是线路板钻孔的基本流程及注意事项：

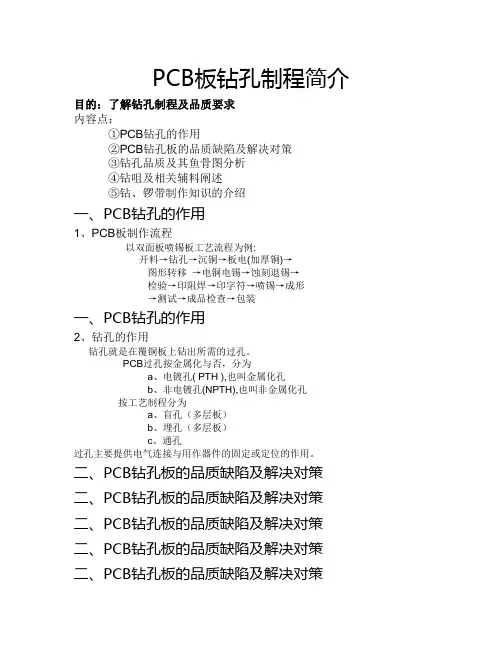

PCB板钻孔制程简介
