电动车的气压制动系统

概述

气压制动系统是电动车中一种常见的制动系统，其原理是利用气压将制动器施加在车轮上，实现制动效果。本文将介绍电动车的气压制动系统的工作原理、组成局部以及维护保养方法等内容。

工作原理

电动车的气压制动系统主要由制动阀、制动气缸、推杆、制动垫等组成。当驾驶员踩下制动踏板时，制动阀会翻开，释放气压到制动气缸中。制动气缸中的气压会推动推杆，使其连接的制动垫接触到车轮，产生摩擦力，从而实现制动效果。

组成局部

1. 制动阀：控制气压传递的设备，通常由踏板控制。 2. 制动气缸：将气压转化为机械力的装置，通常有两个气缸，每个气缸连接一个车轮制动器。

3. 推杆：通过气压推动制动垫与车轮接触的杆状装置，一般位于制动气缸与制动垫之间。

4. 制动垫：与车轮接触并产生摩擦力的局部，通常由摩擦材料制成。

维护保养方法

1. 定期检查制动气缸的密封情况，确保气压不会泄漏。

2. 检查制动阀的工作状态，确保能正常翻开和关闭。

3. 观察制动垫的磨损情况，如发现磨损过大，及时更换。

4. 检查推杆的工作状态，确保能顺利推动制动垫。

5. 定期清洁和润滑制动器部件，以确保其正常工作。 优点

1. 气压制动系统具有较高的制动效果和稳定性，适用于各种行驶状态。

2. 由于制动阻力相对较小，可以减少能量消耗。

3. 气压制动系统可靠性高，维护本钱低。

缺点

1. 气压制动系统的制动力度通常较大，驾驶员在操控时需要有一定的经验和技巧。

2. 系统复杂，维修和维护较为困难。

结论

电动车的气压制动系统是一种常见的制动系统，通过利用气压将制动器施加在车轮上，实现制动效果。该系统具有较高的制动效果和稳定性，同时具备可靠性高和维护本钱低的优点。然而，驾驶员在操控时需要有一定的经验和技巧，并且系统的复杂性使得维修和维护较为困难。因此，在使用气压制动系统的电动车时，驾驶员需要特别注意制动的力度和操控的技巧，同时定期进行维护保养，以确保制动系统的正常工作和平安行驶。

合集下载

例析客车气压制动系统的常见故障与排除

例析客车气压制动系统的常见故障与排除

例析客车气压制动系统的常见故障与排除

1概述

制动系是汽车底盘的主要组成之一，其技术状况变化直接影响汽车的行驶、停车的安全性。要确保汽车安全行驶并发挥其最佳的行驶性能，汽车必须制动可靠。制动性能良好的车辆，要求在任何环境、任何速度下行驶时，通过制动措施，能在很短的时间和距离内，及时迅速地降低车速或停车。汽车气压制动系统不良故障，是一种较常见的故障。它的存在，既给制动质量带来不同程度的损害，又给驾驶员带来顾虑，而且影响其安全行车。如不彻底解除，就会有安全隐患，容易造成交通事故。

2气压制动系统的基本工作原理

以发动机的动力驱动空气压缩机产生足够的高压空气，作为制动的能源，驾驶员的操作体力仅作为控制高压空气能源。制动时，驾驶员踏下制动踏板，制动阀打开，使储气筒到制动气室之间的通道接通，令储气筒内的压缩空气经过制动阀进入了制动气室，足够的气压推动制动气室推杆向外伸出，带动制动调整臂转动凸轮，凸轮转动使制动蹄片张开压紧至制动鼓上，从而使车轮制动，车辆减速或停车。

3故障现象与排除

3.1车辆制动跑偏

（1）故障现象

车辆制动时车辆行驶方向发生偏斜；紧急制动时，车辆出现扎头或甩尾现象。

（2）故障原因

导致车辆制动跑偏大多数是因为左右车轮制动器制动力距不平衡，致使左右车轮的转速不相等引起的。

引起制动力距不平衡的因素有：左右轮制动蹄摩擦片与制动鼓的接触面相差悬殊，导致制动力距相差过大；个别制动蹄摩擦表面有油污、硬化、磨损过量，摩擦片材质不同而导致摩擦系数不同，影响制动力距；制动鼓失圆，内壁被磨出槽痕；制动蹄摩擦片回位弹簧的弹力不相等，造成制动蹄摩擦片与制动鼓的贴合压力相差过大，影响制动力矩。还有导致制动跑偏的其它因素：左右车轮轮胎气压不一致，差值过大；左右车轮轮胎花纹不一致，导致地面附着力不同；一侧悬架的钢板弹簧力下降或出现裂性变形，空气悬架损坏漏气，使车身歪斜。

（3）故障排除方法

检查轮胎气压、花纹及悬挂装置，如有不良应视情况进行检修或更换。如果轮胎和悬挂正常，则进行路试检查，在行驶中减速制动，找出制动力矩小的车轮，对制动力矩小的车轮进行检查，如果零部件有油污应清洗干净；摩擦片表面硬化层用砂布去除；制动鼓、摩擦片严重磨损均应更换。

FMVSS121 气压制动系统

FMVSS121 气压制动系统

Japan Automobile Standards Internationalization Center 49 CFR PART 571 FMVSS No. 121 AIR BRAKE SYSTEMS Development of Standards No. Revised Issue Date Effective Date Date Presented by JASIC Remarks 1. 41FR29703 1976/7/19 2. 56FR50666 1991/10/8 3. 57FR30911 1992/7/13 4. 57FR37902 1992/8/21 5. 57FR47793 1992/10/20 1993/4/23 6. 58FR36615 1993/7/8 1993/8/31 7. 58FR45459 1993/8/30 1993/10/8 8. 59FR6903 1994/2/14 1994/3/23 9. 59FR18320 1994/4/18 10. 60FR2892 1995/1/12 1995/2/13 1995/2/10 11. 60FR13216 1995/3/10 1997/3/1 1995/4/27 12. 60FR13286 1995/3/10 1995/4/10 1995/4/27 13. 60FR36741 1995/7/18 1995/8/17 1995/8/21 14. 60FR38762 1995/7/28 1995/8/28 1995/9/11 15. 60FR63965 1995/12/13 1997/3/1 1996/2/5 16. 61FR5949 1996/2/15 1997/3/1 1996/3/15 17. 61FR6173 1996/2/16 1996/3/18 1996/4/15 18. 61FR27290 1996/5/31 1997/3/1 1996/7/8 19. 61FR36516 1996/7/11 1996/9/9 1996/8/9 20. 61FR49695 1996/9/23 1997/3/1 1996/11/8 21. 61FR60636 1996/11/29 1997/1/28 1996/12/27 22. 63FR7724 1998/2/17 1998/3/1 1998/4/24 23. 66FR64158 2001/12/12 2002/01/11 2002/01/07 24. 67FR36820 2002/5/28 2002/06/27 2002/7/1 25. 68FR47497 2003/08/11 2003/10/10 2003/10/01 As for the content of this “Automotive Regulations Information”, JASIC has edited the original text of the official gazette issued by the authorities concerned. In spite of every effort to make its edition faithful to the original, there are possibilities that the edited text may contain some inaccuracies in content or in structure. JASIC is not liable for any problems caused by such inaccuracies. Users of this information are advised to refer to the original text of the official gazette itself in case that accuracy is needed. Japan Automobile Standards Internationalization Center Effect after 180 days No. Revised Issue Date Effective Date Date Presented by JASIC Remarks Sec. 571.121 Standard No. 121;Air brake systems.

电动车制动系统的分析

电动车制动系统的分析

1 电动车制动系统的分析

摘要：制动系统是电动汽车的一个重要构成部分，它的工作性能会影响电动汽车的安全性。电动汽车制动系统是用以强制行驶中的电动汽车减速或泊车、使下坡行驶的汽车的车速保持稳定以及使已停驶的遇上电动汽车在原地保持不动的机构。随着高速公路的迅速发展和车速的提高以及车流密度提高的日趋增大，为了确保行车安全，汽车制动系统的工作可靠性显得非常重要。也只有制动效能良好、制动系统运行可靠的电动汽车，才能充分发挥其动力性能。气压制动是最常见的制动系统，多用于中重型汽车。气压制动系统是发展最早的一种动力制动系统。其供能装置和传动装置全都是气压式的。其控制装置大多数是由制动踏板机构和制动阀等气压控制元件组成。本文以荣威E50电动汽车为研究对象，通过理论分析和计算对其气压制动系统结构进行设计，讨论气压制动系统在纯电动汽车上的应用。

关键词：气压制动；制动性；电动汽车；制动装置

2 Analysis of brake system of electric vehicle

Abstract:Electric vehicle braking system is an important part, it directly affects the safety of

electric vehicles electric vehicle braking system is used to force the running of the electric vehicle

to slow or stop, the downhill driving car speed remained stable and was not in electric vehicles in

situ resides not actuating mechanism. With the rapid development of Expressway and increase the

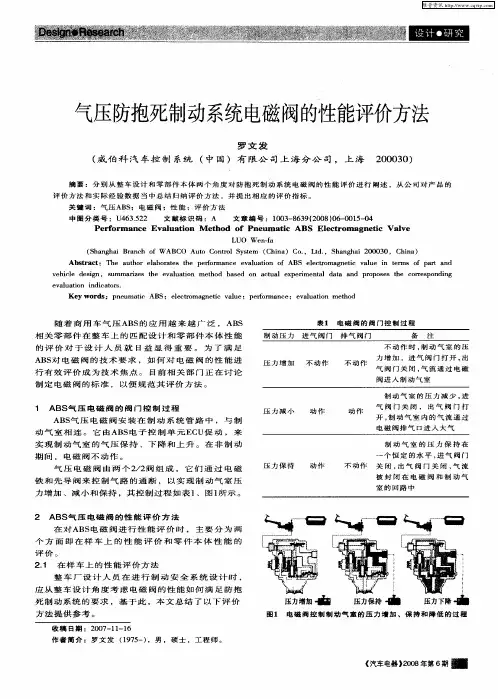

气压防抱死制动系统电磁阀的性能评价方法
