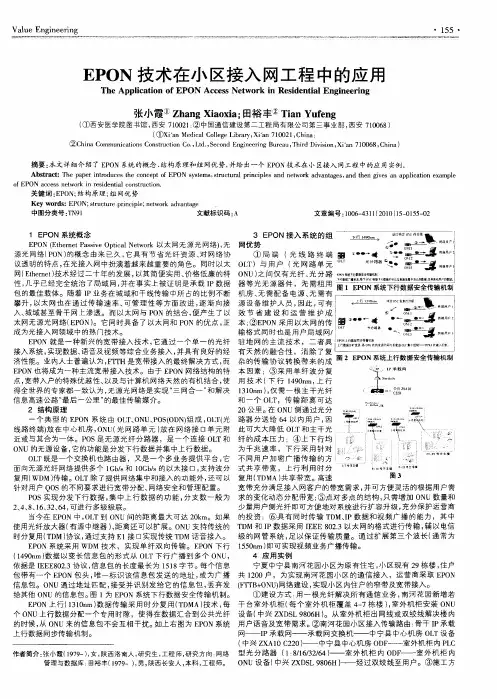

Ｖａｌｕｅ Ｅｎｇｉｎｅｅｒｉｎｇ ・ｌ５５・
ＥＰＯＮ技术在小区接入网工程中的应用
Ｔｈｅ Ａｐｐｌｉｃａｔｉｏｎ ｏｆ ＥＰＯＮ Ａｃｃｅｓｓ Ｎｅｔｗｏｒｋ ｉｎ Ｒｅｓｉｄｅｎｔｉａｌ Ｅｎｇｉｎｅｅｒｉｎｇ
张小霞①Ｚｈａｎｇ Ｘｉａｏｘｉａ；田裕丰②Ｔｉａｎ Ｙｕｆｅｎｇ
（①西安医学院图书馆，西安７１００２１ ②中国通信建设第－－７－程局有限公司第三事业部，西安７１００６８）
（＠ｘｉ ａｎ Ｍｅｄｉｃａｌ Ｃｏｌｌｅｇｅ Ｌｉｂｒａｒｙ，Ｘｉ＂ａｎ ７１００２１，Ｃｈｉｎａ； （￣ｈｉｎａ Ｃｏｍｍｕｎｉｃａｔｉｏｎｓ Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｃｏ．，Ｌｔｄ．，Ｓｅｃｏｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ Ｂｕｒｅａｕ，Ｔｈｉｒｄ Ｄｉｖｉｓｉｏｎ，Ｘｉ＇ａｎ ７ １ ００６８，Ｃｈｉｎａ
摘要：本文详细介绍了ＥＰＯＮ系统的概念、结构原理和组网优势，并给出一个ＥＰＯＮ技术在小区接入网工程中的应用实例。
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｃｏｎｃｅｐｔ ｏｆ ＥＰＯＮ ｓｙｓｔｅｍｓ，ｓｔｒｕｃｔｕｒａｌ ｐｒｉｎｃｉｐｌｅｓ ａｎｄ ｎｅｔｗｏｒｋ ａｄｖａｎｔａｇｅｓ，ａｎｄ ｔｈｅｎ ｇｉｖｅｓ ａｎ ａｐｐｌｉｃａｔｉｏｎ ｅｘａｍｐｌｅ ｏｆ ＥＰＯＮ ａｃｃｅｓｓ ｎｅｔｗｏｒｋ ｉｎ ｒｅｓｉｄｅｎｔｉａｌ ｃｏｎｓｔｒｕｃｔｉｏｎ． 关键词：ＥＰＯＮ；结构原理；组网优势
Ｋｅｙ ｗｏｒｄｓ：ＥＰＯＮ；ｓｔｒｕｃｔｕｒｅ ｐｒｉｎｃｉｐｌｅ；ｎｅｔｗｏｒｋ ａｄｖａｎｔａｇｅ 中图分类号：ＴＮ９１ 文献标识码：Ａ
１ ＥＰＯＮ系统概念
ＥＰＯＮ ｆＥｔｈｅｒｎｅｔ Ｐａｓｓｉｖｅ Ｏｐｔｉｃａｌ Ｎｅｔｗｏｒｋ以太网无源光网络１，无 源光网络（ＰＯＮ）的概念由来已久，它具有节省光纤资源、对网络协
议透明的特点，在光接入网中扮演着越来越重要的角色。同时以太 网（Ｅｔｈｅｒｎｅｔ）技术经过二十年的发展，以其简便实用、价格低廉的特

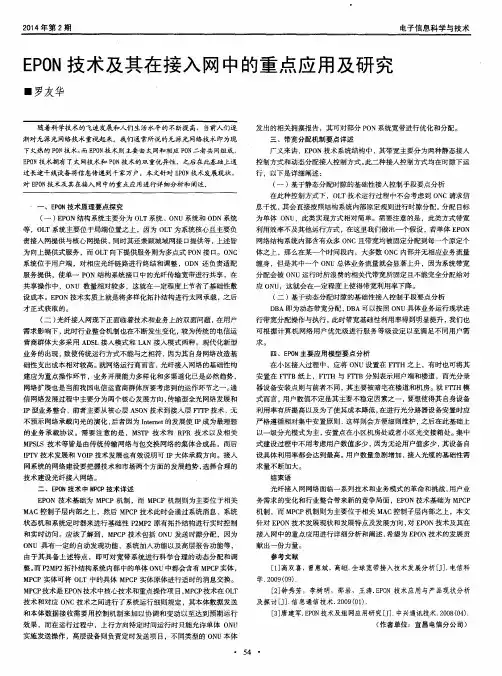

２０１４年第２期 电子信息科学与技术 ＥＰＯＮ技术及其在接入网中的重 ■罗友华 随着科学技术的飞速发展和人们生活水平的不断提高，当前人们逐 渐对无源光网络技术重视起来。我们通常所说的无源光网络技术即为现 下火热的Ｐ０Ｎ技术，而ＥＰＯＮ技术则主要由太网和相应Ｐ０Ｎ二者共同组成， ＥＰＯＮ技术拥有了太网技术和Ｐ０Ｎ技术的双重优异性，之后在此基础上通 过长途干线设备将信息传递到千家万户。本文针对ＥＰＯＮ技术发展现状， 对ＥＰＯＮ技术及其在接入网中的重点应用进行详细分析和阐述。 一、ＥＰＯＮ技术原理要点探究 （一）ＥＰＯＮ结构系统主要分为ＯＬＴ系统、ＯＮＵ系统和ＯＤＮ系统 等，ＯＬＴ系统主要位于局端位置之上，因为ＯＬＴ为系统核心且主要负 责接入网提供与核心网提供，同时其还兼顾城域网接口提供等，上述皆 为向上提供式服务，而ＯＬＴ向下提供服务则为多点式ＰＯＮ接口。ＯＮＣ 系统位于用户端，对相应光纤链路进行终结和调整，ＯＤＮ还负责适配 服务提供，使单一ＰＯＮ结构系统接口中的光纤传输宽带进行共享，在 共享操作中，ＯＮＵ数量相对较多，这就在一定程度上节省了基础性敷 设成本。ＥＰＯＮ技术实质上就是将多样化拓扑结构进行太网承载，之后 才正式获取的。 （二）光纤接入网现下正面临着技术和业务上的双面问题，在用户 需求影响下，此时行业整合机制也在不断发生变化，较为传统的电信运 营商群体大多采用ＡＤＳＬ接入模式和ＬＡＮ接入模式两种。现代化新型 业务的出现，致使传统运行方式不能与之相符，因为其自身网络改造基 础性支出成本相对较高。就网络运行商而言，光纤接入网络的基础性构 建应为重点操作环节，业务开展能力多样化和多渠道化已是必然趋势， 网络扩展也是当前我国电信运营商群体所要考虑到的运作环节之一。通 信网络发展过程中主要分为两个核心发展方向，传输型全光网络发展和 ＩＰ型业务整合，前者主要从核心层ＡＳＯＮ技术到接入层丌１ｌＰ技术，无 不预示网络承载向光的演化，后者因为Ｉｎｔｅｒｎｅｔ的发展使ＩＰ成为最理想 的业务承载协议。需要注意的是，ＭＳＴＰ技术和ＲＰＲ技术以及相关 ＭＰＳＬＳ技术等皆是由传统传输网络与包交换网络的集体合成品，而后 ＩＰｒｒＶ技术发展和ＶＯＩＰ技术发展也有效说明可ＩＰ大体承载方向。接人 网系统的网络建设要把握技术和市场两个方面的发展趋势，选择合理的 技术建设光纤接入网络。 二、ＥＰＯＮ技术中ＭＰＣＰ技术详述 ＥＰＯＮ技术基础为ＭＰＣＰ机制，而ＭＰＣＰ机制则为主要位于相关 ＭＡＣ控制子层内部之上，然后ＭＰＣＰ技术此时会通过系统消息、系统 状态机和系统定时器来进行基础性Ｐ２ＭＰ２原有拓扑结构进行实时控制 和实时访问。应该了解到，ＭＰＣＰ技术包括ＯＮＵ发送时隙分配，因为 ＯＮＵ具有一定的自动发现功能、系统加入功能以及高层报告功能等， 由于其具备上述特点，即可对宽带系统进行科学合理的动态分配和调 整。而Ｐ２ＭＰ２拓扑结构系统内部中的单体ＯＮＵ中都会含有ＭＰＣＰ实体， ＭＰＣＰ实体可将ＯＬＴ中的具体ＭＰＣＰ实体原体进行适时的消息交换。 ＭＰＣＰ技术是ＥＰＯＮ技术中核心技术和重点操作项目，ＭＰＣＰ技术在ＯＬＴ 技术和对应ＯＮＣ技术之间进行了系统运行细则规定，其本体数据发送 和本体数据接收需要用控制机制来加以协调和变动以至达到预期运行 效果，而在运行过程中，上行方向特定时间运行时只能允许单体ＯＮＵ 实施发送操作，高层设备则负责定时发送项目，不同类型的ＯＮＵ本体 点应 用及研究 发出的相关拥塞报告，其可对部分ＰＯＮ系统宽带进行优化和分配。 三、带宽分配机制要点详述 广义来讲，ＥＰＯＮ技术系统结构中，其带宽主要分为两种静态接人 控制方式和动态分配接人控制方式。此二种接人控制方式均在时隙下运 行，以下是详细阐述： （一）基于静态分配时隙的基础性接人控制手段要点分析 在此种控制方式下，ＯＬＴ技术运行过程中不会考虑到ｏｎｅ请求信 息干扰，其会直接按照结构系统内部原定规则进行时隙分配，分配目标 为单体ＯＮＵ，此类实现方式相对简单。需要注意的是，此类方式带宽 利用效率不及其他运行方式，在这里我们做 一个假设，若单体ＥＰＯＮ 网络结构系统内部含有众多ＯＮＣ且带宽均被固定分配到每一个原定个 体之上，那么在某一个时间段内，大多数ＯＮＣ内部并无相应业务流量 缠身，但是其中一个ＯＮＵ总体业务流量就会显著上升，因为系统带宽 分配会被ＯＮＵ运行时所浪费的相关代带宽所固定且不能完全分配给对 应ＯＮＵ，这就会在一定程度上使得带宽利用率下降。 （二）基于动态分配时隙的基础性接人控制手段要点分析 ＤＢＡ即为动态带宽分配，ＤＢＡ可以按照ＯＮＵ具体业务运行现状进 行带宽分配操作与执行，此时带宽基础性利用率得到明显提升，我们也 可根据计算机网络用户优先级进行服务等级设定以至满足不同用户需 求。 四、ＥＰＯＮ主要应用模型要点分析 在小区接人过程中，应将ＯＮＵ设置在Ｆ１ＴＩ＇Ｈ之上，有时也可将其 安置在ＦＴＴＢ纸上，兀ＴＨ与ｍｌＢ分别表示用户端和楼道，而光分录 器设备安装点则与前者不同，其主要被暗宅在楼道和机房。就Ｆ１’ｒＨ模 式而言，用户数值不定是其主要不稳定因素之一，要想使得其自身设备 利用率有所提高以及为了使其成本降低，在进行光分路器设备安置时应 严格遵循相对集中安置原则，这样则会方便细则维护，之后在此基础上 以一级分光模式为主，安置点在小区机房处或者小区光交接箱处。集中 式建设过程中不用考虑用户数值多少，因为无论用户值多少，其设备自 设具体利用率都会达到最高。用户数量急剧增加，接人光缆的基础性需 求量不断加大。 结束语 光纤接人网网络面临一系列技术和业务模式的革命和挑战，用户业 务需求的变化和行业整合带来新的竞争局面，ＥＰＯＮ技术基础为ＭＰＣＰ 机制，而ＭＰＣＰ机制则为主要位于相关ＭＡＣ控制子层内部之上，本文 针对ＥＰＯＮ技术发展现状和发展特点及发展方向，对ＥＰＯＮ技术及其在 接入网中的重点应用进行详细分析和阐述，希望为ＥＰＯＮ技术的发展贡 献出一份力量。 参考文献 ［１］高双喜，曾惠斌，高垣．全球宽带接入技术发展分析［Ｊ］．电信科 学．２００９（０９）． ［２］钟秀芳，李树明，邵岩，王涛．ＥＰＯＮ技术应用与产品现状分析 及探讨［Ｊ］．信息通信技术．２００９（Ｏ１）． ［３］唐建军．ＥＰＯＮ技术及组网应用研究［Ｊ］．中兴通讯技术．２００８（０４）． （作者单位：宜昌电信分公司） ・５４

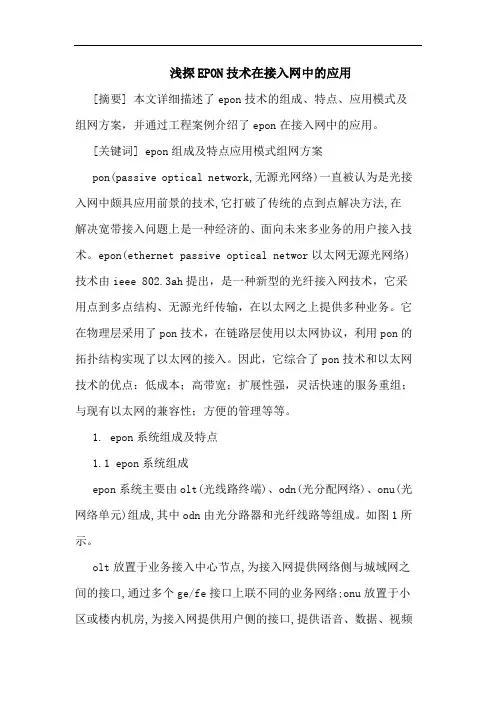

浅探EPON技术在接入网中的应用
[摘要] 本文详细描述了epon技术的组成、特点、应用模式及组网方案，并通过工程案例介绍了epon在接入网中的应用。
[关键词] epon组成及特点应用模式组网方案
pon(passive optical network,无源光网络)一直被认为是光接入网中颇具应用前景的技术,它打破了传统的点到点解决方法,在解决宽带接入问题上是一种经济的、面向未来多业务的用户接入技术。epon(ethernet passive optical networ以太网无源光网络)技术由ieee 802.3ah提出，是一种新型的光纤接入网技术，它采用点到多点结构、无源光纤传输，在以太网之上提供多种业务。它在物理层采用了pon技术，在链路层使用以太网协议，利用pon的拓扑结构实现了以太网的接入。因此，它综合了pon技术和以太网技术的优点：低成本；高带宽；扩展性强，灵活快速的服务重组；与现有以太网的兼容性；方便的管理等等。
1. epon系统组成及特点
1.1 epon系统组成
epon系统主要由olt(光线路终端)、odn(光分配网络)、onu(光网络单元)组成,其中odn由光分路器和光纤线路等组成。如图1所示。
olt放置于业务接入中心节点,为接入网提供网络侧与城域网之间的接口,通过多个ge/fe接口上联不同的业务网络;onu放置于小区或楼内机房,为接入网提供用户侧的接口,提供语音、数据、视频
等多业务流的接入,通过ge光口经odn上联至olt。
图1
1.2 epon技术特点
a)局端（olt）与用户（onu）之间仅有光纤、光分路器等光无源器件，无需租用机房、无需配备电源、无需有源设备维护人员，因此，可有效节省建设和运营维护成本；
b)epon采用以太网的传输格式同时也是用户局域网/驻地网的主流技术，二者具有天然的融合性，消除了复杂的传输协议转换带来的成本因素；
ＮＥＴＷＯＲＫ ＡＮＤ Ｃ０ＭＭＵＮＩＣＡＴ１０Ｎ 网络与通信
ＥＰＯＮ＋ＥＯＣ技术在有线电视网络改造中的应用
温守委。宋承志，丁维连
（山东省蓬莱市广播电视局，蓬莱２６５６００）
摘要：随着科学技术的发展和信息化时代的到来，有线电视网络已经成为我国信息化基础设施的重要组成部分，
但ＩＰＴｖ、直播卫星、移动电视和网络流媒体等的出现使广电有线广播电视网络遭遇前所未有的冲击，直接威胁到广
电有线广播电视网络的生存和发展。
关键词：ＥＰＯＮ；电视网络；应用
ＥＰＯＮ＋ＥＯＣ Ｔｅｃｈｎｏｌｏｇｙ Ａｐｐｌｉｃａｔｉｏｎｓ ｉｎ ｔｈｅ Ｃａｂｌｅ Ｔｅｌｅｖｉｓｉｏｎ Ｎｅｔｗｏｒｋ
ｍ －０ ｌｒａｎｓ１０ｒ】衄ｎｏｎ
ＷＥＮ Ｓｈｏｕｗｅｉ。ＳＯＮＧ ＱＩ印 ，ＤＩＮＧ Ｗｅｉｌｉ￣
（Ｓｈａｎｄｏｎｇ Ｐｅｎｇｌ￣Ｒａｄｉｏ ａｎｄ Ｔｅｌｅｖｉｓｉｏｎ ｂｕｒｅａｕ，Ｐｅｎｇｌａｉ ２６５６００）
Ａｂｓｔｒａｃｔ：Ｗｉｔｈ ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｓｃｉｅｎｃｅ ａｎｄ ｔｅｃｈｎｏｌｏｇｙ ａｎｄ ｉｎｆｏｒｍａｔｉｏｎ ｅｒａ，ｃａｂｌｅ ＴＶ ｎｅｔｗｏｒｋ ｈａｓ ｂｅｃｏｍｅ ｏｕｒ ｎａｔｉｏｎａｌ ｉｎｆｏｒｍａｔｉｏｎ ｉｎｆｒａｓｔｒｕｃｔｕｒｅ，ａｎ ｉｍｐｏｒｔａｎｔ ｐａｒｔ．Ｈｏｗｅｖｅｒ，Ｉ ，ｄｉｒｅｃｔ ｂｒｏａｄｃａｓｔ ｓａｔｅｌｌｉｔｅ，ｍｏｂｉｌｅ ＴＶ ａｎｄ Ｉｎｔｅｒｎｅｔ ｓｔｒｅａｍｉｎｇ ｍｅｄｉａ ｔｏ ｂｒｏａｄｃａｓｔ ｔｈｅ ｅｍｅｒｇｅｎｃｅ ｏｆ ｃａｂｌｅ ＴＶ ｎｅｔｗｏｒｋｓ ｆａｃｅ ａｎ ｕｎｐｒｅｃｅｄｅｎｔｅｄ ｃｈａｌｌｅｎｇｅ，ａ ｄｉｒｅｃｔ ｔｈｒｅａｔ ｔｏ ｔｈｅ ｃａｂｌｅ ｔｅｌｅｖｉｓｉｏｎ ｎｅｔｗｏｒｋ ｂｒｏａｄｃａｓｔ ｔｈｅ ｓｕｒｖｉｖａｌ ａｎｄ ｄｅｖｅｌｏｐｍｅｎｔ． Ｋｅｙ ｗｏｒｄｓ：ＥＰＯＮ；ＴＶ ｎｅｔｗｏｒｋ；ａｐｐｌｉｃａｔｉｏｎｓ
