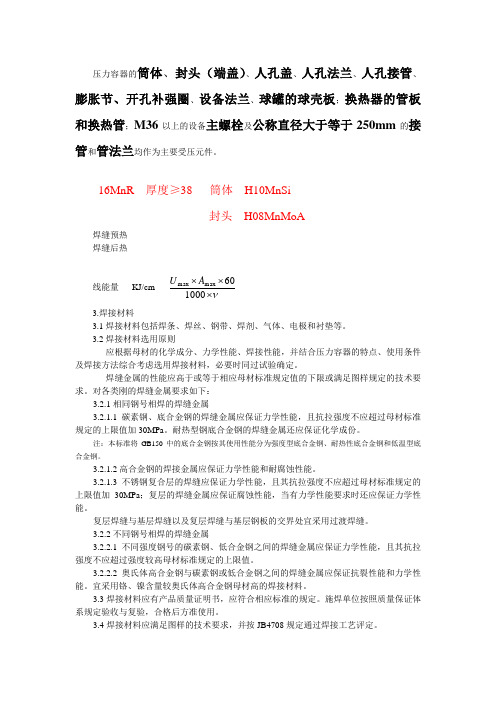

压力容器的筒体、封头（端盖）、人孔盖、人孔法兰、人孔接管、膨胀节、开孔补强圈、设备法兰、球罐的球壳板；换热器的管板和换热管；M36以上的设备主螺栓及公称直径大于等于250mm的接管和管法兰均作为主要受压元件。
16MnR 厚度≥38 筒体H10MnSi封头H08MnMoA焊缝预热焊缝后热线能量KJ/cmν⨯⨯⨯100060 maxmax AU3.焊接材料3.1焊接材料包括焊条、焊丝、钢带、焊剂、气体、电极和衬垫等。
3.2焊接材料选用原则应根据母材的化学成分、力学性能、焊接性能，并结合压力容器的特点、使用条件及焊接方法综合考虑选用焊接材料，必要时同过试验确定。
焊缝金属的性能应高于或等于相应母材标准规定值的下限或满足图样规定的技术要求。
对各类刚的焊缝金属要求如下：3.2.1相同钢号相焊的焊缝金属3.2.1.1碳素钢、底合金钢的焊缝金属应保证力学性能，且抗拉强度不应超过母材标准规定的上限值加30MPa。
耐热型钢底合金钢的焊缝金属还应保证化学成份。
注：本标准将GB150中的底合金钢按其使用性能分为强度型底合金钢、耐热性底合金钢和低温型底合金钢。
3.2.1.2高合金钢的焊接金属应保证力学性能和耐腐蚀性能。
3.2.1.3不锈钢复合层的焊缝应保证力学性能，且其抗拉强度不应超过母材标准规定的上限值加30MPa；复层的焊缝金属应保证腐蚀性能，当有力学性能要求时还应保证力学性能。
复层焊缝与基层焊缝以及复层焊缝与基层钢板的交界处宜采用过渡焊缝。
3.2.2不同钢号相焊的焊缝金属3.2.2.1不同强度钢号的碳素钢、低合金钢之间的焊缝金属应保证力学性能，且其抗拉强度不应超过强度较高母材标准规定的上限值。
3.2.2.2奥氏体高合金钢与碳素钢或低合金钢之间的焊缝金属应保证抗裂性能和力学性能。
宜采用铬、镍含量较奥氏体高合金钢母材高的焊接材料。
3.3焊接材料应有产品质量证明书，应符合相应标准的规定。
施焊单位按照质量保证体系规定验收与复验，合格后方准使用。

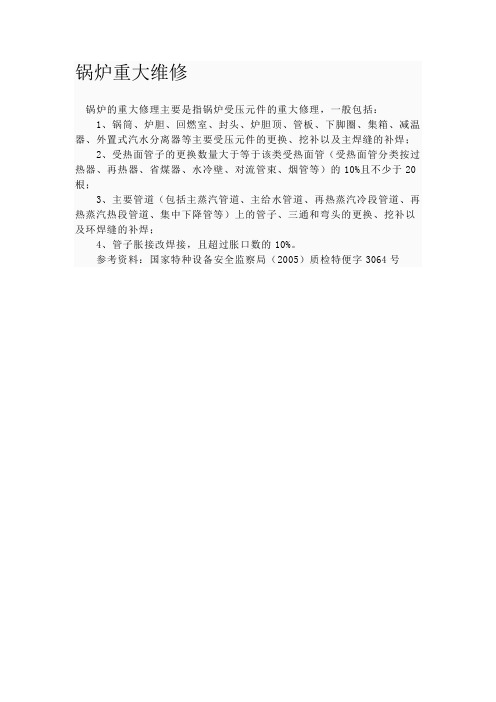

锅炉重大维修
锅炉的重大修理主要是指锅炉受压元件的重大修理，一般包括：
1、锅筒、炉胆、回燃室、封头、炉胆顶、管板、下脚圈、集箱、减温器、外置式汽水分离器等主要受压元件的更换、挖补以及主焊缝的补焊；
2、受热面管子的更换数量大于等于该类受热面管（受热面管分类按过热器、再热器、省煤器、水冷壁、对流管束、烟管等）的10%且不少于20根；
3、主要管道（包括主蒸汽管道、主给水管道、再热蒸汽冷段管道、再热蒸汽热段管道、集中下降管等）上的管子、三通和弯头的更换、挖补以及环焊缝的补焊；
4、管子胀接改焊接，且超过胀口数的10%。
参考资料：国家特种设备安全监察局（2005）质检特便字3064号。
2023年G1工业锅炉司炉考试历年真题摘选三套集锦（附带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹卷一.全能考点(共50题)1.【判断题】炉烘的作用是储蓄热量，调整燃烧中心，提高炉膛温度，加速新煤着火，延长烟气流程，促进燃料充分燃烧。
参考答案：√2.【判断题】对于直流电流,在单位时间内通过导体横截面的电量是恒定不变的。
参考答案：√3.【多选题】省煤器内水击的原因可能是（）。
A、锅炉升火时未排除省煤器内的空气B、非沸腾式省煤器内产生蒸汽C、锅炉发生满水事故D、锅炉发生汽水共腾事故参考答案：AB4.【判断题】双锅筒横置式水管锅炉烟气冲刷的对流受热面一般只有一个回程。
参考答案：×5.【判断题】()车架变形就是轮胎异常磨损的原因。
参考答案：×6.【单选题】C型带轮的槽口宽为（）A、23mmB、17mmC、14mmD、10mm参考答案：A7.【判断题】排污的目的是维持一定的锅水含盐量及去除锅炉内的沉淀物。
参考答案：×8.【多选题】《企业安全生产标准化基本规范》要求，企业开展安全生产标准化工作，以（）为基础A、安全风险管理B、人员持证上岗管理C、隐患排查治理D、企业主要负责人带班检查E、职业病危害防治参考答案：ACE9.【判断题】为防止燃气泄漏，燃气管道不应穿过存放易燃易爆品的库房，配变电室、电缆间以及通风道等有引发爆炸和火灾事故危险的场地。
参考答案：√10.【多选题】依据TSGG7002-2015《锅炉定期检验规则》,下列哪项是在进行锅炉内部检验前，使用单位应当做好的准备工作？（）A、停炉后排出锅炉内的水B、打开锅炉上的人口、手孔盖C、打开灰门D、打开各检查门孔盖参考答案：ABCD11.【单选题】风量是否适当，可通过观察炉膛火焰和烟气颜色来判断，如火焰白亮刺眼，烟气呈白色，则风量____。
A、适当B、过大C、过小参考答案：B12.【判断题】2011年10月21日，湖南省衡阳市耒阳市太平圩乡凤光村发生一起非法生产引火线导致的爆炸事故，截至目前，已造成7人死亡、8人受伤。
锅炉各部件的工作原理 Last updated on the afternoon of January 3, 2021锅炉各部件的工作原理•锅炉及锅炉设备的任务电厂锅炉是发电厂三大主要设备中重要的能量转换设备。
它的作用是将燃料的化学能转变为热能，并利用热能加热锅内的水使之成为具有足够数量和一定质量（汽温、汽压）的过热蒸汽，供汽轮机使用。
现在火力发电厂的锅炉容量大、参数高、技术复杂、机械化和自动化水平高，所以燃料主要是煤，并且煤在燃烧之前先制成煤粉，然后送入锅炉在炉膛中燃烧放热。
概括地说，锅炉是主要工作过程就燃料的燃烧、热量的传递、水的加热与汽化和蒸汽的过热等。
纯低温余热锅炉分为窑头（AQC）和窑尾(SP)两台炉，其不同之处在与：AQC余热锅炉：利用篦式冷却机中部抽取的废气作为热源。
SP余热锅炉：利用预热器一级筒出口废气作为热源。
双压系统的窑尾锅炉排气需要提供给水泥生产系统作为烘干用热源，因此排气温度不能太低，故窑尾锅炉只设蒸发器和过热器，蒸发器给水由窑头锅炉的高压省煤器加热后供给。
窑头锅炉排气温度要保证在系统中不结露和节点温差合理的前提下尽可能低。
为了加大热利用率，窑头锅炉分为两段，分别由高压省煤器、蒸发器、过热器和低压省煤器、蒸发器、过热器组成，高压省煤器加热后的热水同时作为窑尾蒸发器和窑头高压蒸发器的给水。
窑头低压省煤器加热后的热水供窑头低压蒸发器使用，窑尾锅炉及窑头锅炉高压过热器同时生产一种压力的过热蒸汽，混合后进入汽轮机入口段。
窑头低压过热器生产压力较低的过热蒸汽，并单独进入汽轮机的中段。
汽轮机的排气经凝汽器凝结成水由凝结水泵输送到除氧器，除氧后一部分水由高压给水泵加压送回窑头锅炉的高压省煤器重新循环，另一部分水由低压给水泵加压送回窑头锅炉的低压省煤器重新循环。
一：锅炉设备的组成①锅炉本体：“锅”、“炉”•“锅”－吸热容纳水和蒸汽的受压部件，包括锅筒（汽包）、对流管束、水冷壁、集箱（联箱）、蒸汽过热器、省煤器和管道组成的一个封闭的汽水系统。
2023年G1工业锅炉司炉考试历年真题集锦4套合1（附带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！套卷一一.全能考点(共50题)1.【判断题】蒸汽锅炉的出力大小用热功率表示。
参考答案：×2.【判断题】非法印制、伪造、涂改、倒卖、出租、出借《特种设备作业人员证》，或者使用非法印制、伪造、涂改、倒卖、出租、出借《特种设备作业人员证》的，处1000元以下罚款；构成犯罪的，依法追究刑事责任。
参考答案：√3.【单选题】下列受压部件承受外压的是（）。
A、锅壳B、炉胆C、水冷壁管D、对流管参考答案：B4.【单选题】在金属容器内施工，照明电源电压不应大于（）。
A、36VB、24VC、12VD、6V参考答案：C5.【多选题】锅炉结焦时，会出现（）现象。
A、炉膛负压升高B、炉膛负压减少C、各部烟气温度升高D、过热蒸汽温度升高参考答案：BCD6.【多选题】锅炉定期排污阀宜采用（）A、闸阀B、节流阀C、斜截止阀D、扇形阀参考答案：ACD7.【多选题】依据TSGG0001-2012《锅炉安全技术监察规程》规定，层燃热水锅炉应当装设当锅炉的（）时，能够自动切断鼓、引风的装置。
A、压力降低到会发生汽化B、水温超过了规定值C、循环水泵突然停止运转D、水温超过了额定值参考答案：ABC8.【单选题】《锅炉安全技术监察规程》规定，锅炉拉撑板应当选用（）。
A、沸腾钢B、半镇静钢C、锅炉用钢板D、结构钢参考答案：C9.【单选题】当确定食物中毒发生后，()当地卫生防疫部门。
A、应查清原因后报告B、可暂缓报告C、应及时报告D、也可不报告参考答案：C10.【判断题】气瓶瓶阀出气口的结构，应有效地防止气体错装、错用。
参考答案：√11.【单选题】应急救援预案应明确对本单位人员开展的应急培训计划、方式和要求。
如果预案涉及到社区和居民,要()工作。
A、向相关部门汇报做好相关人员的搬迁B、做好预案的保密工作,不能让周边群众了解C、做好宣传教育和告知等参考答案：C12.【单选题】（）导致炉墙、构架损坏，造成停炉及人员伤亡。
锅炉主要受压元件
1．锅筒
锅筒又称为汽包，是由简体和封头（管板）组焊而成的。
锅筒有时分为上锅筒和下锅筒。
在上锅筒内部有汽水分离装置、连续排污装置、给水分配管等。
外部有主汽阀、安全阀、压力表、水位计等寸在下锅筒内部有定期排污装置等。
2．汽水分离装置
锅炉产生的蒸汽除了应具有规定的参数特性外，还必须保证蒸汽的品质。
蒸汽带水会使过热器结垢。
另外对一些产品的质量也会产生不利的影响，所以必须对蒸汽进行汽水分离处理。
汽水分离装置有以下几种：
(l)集汽管这种装置结构简单，适用于小容量锅炉和蒸汽空间较大的锅炉。
(2)蜗形分离装置这种装置也可用于低压小容量锅炉中。
(3)孔板孔板是利用小孔的节流作用使负荷均匀，锅炉常见的孔板有水下孔板、出口孔板和垂直孔板。
1)水下孔板。
水下孔板能均衡蒸汽负荷，在孔板下面能形成稳定的汽垫，使水面平衡。
2)出口孔板。
为了能使汽空间的蒸汽负荷均匀，可采用不均匀的开孔方法，即在远离出口处多开孔，靠近引出管处少开孔。
3)汽水挡板。
汽水挡板能够消除上升管沿锅简长度方向分布不均匀，而产生局部集中气流，造成蒸汽带水现象，汽水挡板沿锅简长度方向布置。
(4)百叶窗分离器为了进一步改善蒸汽品质，百叶窗分离器常和出口孔板联合使用。
(5)旋风分离器旋风分离器由于部件多，通常用于30t/h以上的锅炉。
3．水冷壁
水冷壁是布置在炉膛内的辐射受热面。
它直接与火焰接触，保护炉墙，同时吸收燃料燃烧后释放的热量，降低炉膛温度，控制炉膛出口烟气温度在允许的范围内，是锅炉的主要受热面之一。
工业锅炉水冷壁一般采用直径51—63. 5mm的钢管。
水冷壁的形式有光管水冷壁、鳍片管水冷壁以及膜式水冷壁。
鳍片管水冷壁在管子两侧焊有翼片。
由于增大了面积，可以吸收更多的热量，但加工复杂和导热不好，容易产生裂纹，较少采用在小型锅炉上。
腆式水冷壁是用钢板把水冷壁管连焊在一起，把炉膛组成一个封闭整体。
采用膜式水冷壁的锅炉通常用轻型炉墙。
4．对流管束
对流管束又称为排管，布置在上下锅简或锅筒与集箱之间，是工业锅炉的主要蒸发受热面之一，为了充分吸收热量，通常用隔墙把对流管束隔成几个烟气走向，以挺高烟气冲刷效果，充分利用受热面。
对流管柬一般采用直径51mrn的钢管。
5．封头（管板）
锅简两端有封头，封头有球形、椭球形和扁球形。
椭球形封头应力状态比较理想，易于制造，目时采用较多。
封头厚度一般比简体的厚度厚。
封头扳边弯曲点到焊缝中心线应有一定的距离。
锅壳式锅炉锅筒两端的封头一般是平的，称为管板。
有平管板和拱形管板。
烟管和管板连接有的采用胀接；有的采用焊接，目前多采用焊接。
平管板必须有拉撑板或拉撑杆，而拱形管扳则不需要。
6．集箱
集箱又称为联箱，是由较大直径的无缝钢管和两个端盖焊接而成，或由无缝钢管在两端
进行旋压收口而成。
集箱端部有手孔，以便检查和清洗集箱内部。
集箱根据安装位置不同，可分为上、下集箱，左、右集箱，前、后集箱等。
它们都用于汽和水的进出口连接和分配。
在炉排两侧的集箱还有利于防止结焦，因此又称为防焦箱。
7．拉撑件
管板往往用拉撑件来加强，这样既可提高管板强度。
降低管板厚度，也可改善管板与简体连接部位的受力状况。
常用的拉撑件有角板撑。
管拉撑和杆拉撑等。
拉撑件的尺寸和连接形式，要考虑拉撑件支撑的面积、拉撑件本身的强度及连接处的强度。
拉撑件不得采用拼接方式。
8．烟火管
在锅壳锅炉中常以烟火管作为主要受热面，高温烟气或火焰，从管内流过以加热管外的水。
烟水管有光管和螺纹管之分。
烟火管的数量决定于锅炉的容量和锅简直径。
烟火管伸出管板的长度不能过长，否则容易过烧，致使管端或管孔产生裂纹。
9．炉胆
炉胆是较大直径的火管，和受内压力的锅筒不同，炉胆受外压力。
在立式和卧式锅壳锅炉上都有这种元件，炉胆有平炉胆和波纹炉胆。
设计炉胆时，既要考虑到其强度，又要考虑到其嘭胀和稳定性。
10.人孔、人孔盖、手孔、手孔盖
人孔是锅筒上为了方便安装和检修锅筒内部而专门设计的孔。
锅筒内径大于或等于800mm的水管锅炉和锅壳内径大于lOOOmm的锅壳锅炉，均应在简体或封头（管板）上开设人孔。
锅筒内径小于800mm的水管锅炉和锅壳内径为800一lOOOmm的锅壳锅炉，至少在简体或封头（管板）上开设一个头孔。
头孔的形状类似人孔，但尺寸略小。
在一些不能进入的部位，要开手孔、清洗孔、检查孔，以方便安装、检查、清洗。
这些孔形状类似人孔。
受压件上的人孔和其他孔均需设孔盖。
为了避免汽、水喷出烫人，人孔盖、手孔盖等应采用内闭式结构，并保证衬垫不会被吹出，炉墙上的人孔门应有坚固的门闩，监视孔上的盖应保证不会被烟气冲开。
~。
