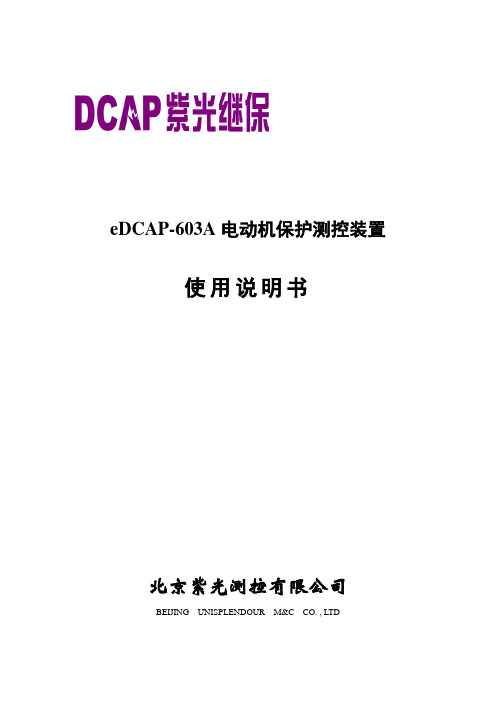

电动机保护装置说明书1 装置概述1.1 适用范围数字式电动机保护装置适用于10kV及以下电压等级的高压异步电动机保护及测控装置，有完整的断路器合闸、跳闸控制出口；装置提供了测量、监视、控制、继电保护等方面的自动化功能；系统集成采用分层分布形式，各单元设备可采用星型网络或总网络互连，全面支持电力综合自动化系统及变配电系统自动化管理，也可在开关柜上就地安装。
1.2 技术特点该保护装置是基于微型计算机应用技术开发出的具有优良性能的高新科技电力自动化产品，其特点如下：(1)保护装置数字化、成套化、模块化，方便生产调试与现场的运行维护；(2)附带完整的断路器操作箱控制功能；(3)友好的人机界面，中文LCD液晶显示各类数据，LED指示相关状态，导航式菜单操作，简捷、方便、直观；(4)内设多种综合保护功能，可自由投退设置；(5)可靠性高，符合电磁兼容标准；(6)保护的各功能软件模块设计相对独立，提高系统保护的可靠性；具有测量、保护、控制、通讯等多种功能，可就地或远方操作；(7)测量多路输入模拟量，计算有功、无功功率，可接受四路外输入脉冲电度计量。
2 主要功能2.1 保护方面的主要功能(1)二段式过电流保护（限时速断、定时限过流）；(2)短路保护或启动时间过长堵转保护；(3)不平衡保护（断相或反相）；(4)过负荷保护；(5)过热保护；(6)反时限过流保护；(7)接地告警；(8)非电量保护；(9)过电压保护；(10)低压保护；(11)PT断线告警；(12)控制回路异常告警。
2.2 电信号采集和处理功能(1)断路器分闸总次数、事故分闸次数以及SOE事件的记录等；(2)采集状态信息，对重要状态量变位上报及事件记录等,共16路开入量的采集、装置遥信变位、事故遥信；(3)对电网电压、电流、频率等电量的采集和处理；计算有功、无功功率、功率因数等各项电网参数，累计脉冲电度、积分电度；(4)识别各类故障信息，完成故障录波功能；(5)谐波信号处理及分析；(6)可采集2路脉冲电度计数的输入。
2.3 设置功能(1)保护定值及系统参数设置；(2)系统时间基准校正；(3)系统管理员操作密码设置；(4)保护投退设置。
2.4 事件记录及上报功能记录各类SOE事件，保存最近的128条SOE事件。
2.5 控制功能(1)远方定值修改；(2)就地/远方断路器分闸、合闸控制。
2.6 通讯功能串行接口，异步RS232接口，RS485/RS422接口，具备四遥功能（遥测、遥信、遥调、遥控）。
3 技术参数3.1 工作电源及功耗3.1.1 工作电源：交流输入电压90V～250V，50Hz；直流输入电压220V、110V，允许偏差-20%～+10%；整机功耗≤20VA。
3.1.2 交流电压输入额定值： 100/3V，100V；（订货说明）交流电流输入额定值：5A或1A；（订货说明）频率：50Hz。
3.1.3容量(1)遥信：17路遥信开入量采集、装置遥信变位、事故遥信；(2)开出：11路开出量空接点输出；(3)测量：12路模拟量电参数采集；(4)通讯口：1路。
3.2 主要性能(1)电流、电压，采样精度：0.2级；(2)频率的误差不超过±0.02Hz；(3)有功功率、无功功率、功率因数，采样精度：0.5级；(4)在测量元件参数额定值输入范围内，线性误差不超过±0.5%；(5)在保护元件参数额定值输入范围内，线性误差不超过±5%；(6)每路模拟量输入通道功率消耗不大于0.25VA；(7)短期过量交流输入电流施加额定值的40倍（额定值5A）,持续时间小于1s，系统正常工作；(8)短期过量交流输入电压施加额定值的2倍（额定值100V）,持续时间小于1s，系统正常工作；(9)重要的遥控信号响应时间：小于2s；(10)一般的遥控信号响应时间：小于5s；遥信的传输方式：无源接点；(11)故障电流输入范围为20Ie（Ie为额定值）；(12)输出回路采用继电器动合触点，接点容量为：AC250V,5A；DC30V,10A。
注：端子名“Ipa、Ipb、Ipc”是保护电流CT输入；“Ia、Ib、Ic”是测量电流CT输入；“Ua、Ub、Uc”是取自本侧母线PT输入，用于电压保护元件，同时也作为测量PT 使用，与测量CT一起计算形成本线路的“电量”；“3Uo”为本侧母线PT开口三角电压；“3Io”为其回路的零序电流。
3.3 保护定值整定参数(1)动作电流定值整定范围：0.4Ie～20Ie，级差:0.1A、1A，Ie=5A/1A；(2)动作时间整定范围: 0.04s～99s，级差:0.02s；(3)过负荷时间整定范围：1s～7200s，级差：1s，误差1s；(4)动作电压整定范围：10V～130V, 级差:1V。
表10.1：定值参数设置列表表10.2：功能投退列表2、各保护定值若设置为零则闭锁该项保护。
4 保护功能及工作原理4.1 限时速断电流保护任意一相保护电流基波值达到限时电流定值Ixs ，启动定时器，当t ≥Txs 时，发跳闸控制命令，点亮故障灯，同时给出事故信号及保护动作信号，并记录和上传相应的SOE 事件。
限时速断过电流保护定值Ixs 设置为零，将闭锁该项保护功能;动作时间定值Txs 设置为零，将以最短延时时限发出该项功能动作信号。
4.2 定时限过流保护任意一相保护电流基波值达到过流定值Igl 时，启动定时器，当t ≥Tgl 过流定值时，发跳闸控制命令，点亮故障灯，同时给出事故信号及保护动作信号，并记录和上传相应的SOE 事件。
定时限过电流保护动作定值Igl 设置为零时，将闭锁该项保护功能；动作时间定值Tgl 设置为零，将以最短延时时限发出该项功能动作信号。
4.3 过负荷告警及保护任意一相保护电流基波值达到过负荷定值Igf 时，启动定时器，当t ≥Tgfj 过负荷告警时间时，点亮告警灯，同时输出告警信号；当t ≥Tgft 过负荷跳闸时间时，发跳闸控制命令，同时给出事故信号及保护动作信号，并记录和上传相应的SOE 事件。
过负荷保护动作/告警定值Igf 设置为零，将闭锁该项保护功能；时间定值Tgft 、Tgfj 设置为零，将以最短延时时限发出该项功能动作信号。
4.4 反时限过流保护本装置提供的反时限特性为：I>I n 时, ⎰-tN dt I I 02]1)/[(= T （s ）I<I n 时，dt t*00⎰= T （s ）其中：In 为启动电流（即过流的电流定值Igl ），Ｔ为积分时间常数（即过流的时间定值Tgl ）。
由此公式计算出的时间t 就是断路器实际跳闸时间，其它同定时限过流保护。
4.5 零序过流告警及保护零序电流达到零序过流定值I0时，启动定时器，当t ≥TI0j 零序过流告警时间定值时，点亮告警灯，同时输出告警信号；当t ≥TI0t 零序过流跳闸时间定值时，发跳闸控制命令，同时给出事故信号及保护动作信号，并记录和上传相应的SOE 事件。
零序过电流保护动作/告警定值I0设置为零，将闭锁该项保护功能；时间定值TI0t 、TI0J 设置为零，将以最短延时时限发出该项功能动作信号。
4.6 零序过压告警及保护若零序电压达到U0零序过压定值时，启动定时器，当t≥TU0j零序过压告警时间定值时，点亮告警灯，同时输出告警信号；当t≥TU0t零序过压跳闸时间定值时，发跳闸控制命令，同时给出事故信号及保护动作信号，并记录和上传相应的SOE事件。
零序过电压保护动作/告警定值U0设置为零，将闭锁该项保护功能；时间定值TU0t、TU0j设置为零，将以最短延时时限发出该项功能动作信号。
4.7 过压保护当三相电压中有一相达到U>过压定值时，启动定时器，当t≥TU>过压跳闸时间定值时，发跳闸控制命令，同时给出事故信号及保护动作信号，并记录和上传相应的SOE事件。
过电压保护动作/告警定值U>设置为零，将闭锁该项保护功能；时间定值TU>设置为零，将以最短延时时限发出该项功能动作信号。
4.8 低压保护当三相电压都小于U <低压定值时，启动定时器，当t≥TU<低压跳闸时间定值时，发跳闸控制命令，同时给出事故信号及保护动作信号，并记录和上传相应的SOE事件。
低电压保护动作/告警定值T U<设置为零，将闭锁该项保护功能；时间定值TU<设置为零，将以最短延时时限发出该项功能动作信号。
4.9 接地告警当装置检测到零序电压高于10V或一相电压低于20V而另两相电压高于60V时，则在1s后输出告警信号并点亮告警灯,同时记录和上传相应的SOE事件。
4.10 PT断线告警当装置测量的母线相电压小于20V，电流大于0.5A，且3Uo< 20V时，若持续到10s 后则告警输出并点亮告警灯，同时记录和向系统上传相应的SOE事件。
4.11 控制回路断线告警当装置监测到操作箱控制回路异常信号有效时，输出告警信号并点亮告警灯,同时记录和上传相应的SOE事件。
4.12 装置失电告警装置失电或运行死机出错，装置内部异常失电继电器输出。
5 订货须知(1)产品型号、名称、额定值；(2)订购数量；(3)收货人详细地址和单位全称；(4)遥信开入量采集输入触点是否需要为有源触点。
（装置正常要求提供无源的开入量输入空接点，控制输出回路提供无源的空接点）；(5)提供交直流操作电源说明。
6 质量保证产品自出厂之日起二年内，如发现有因制造不良而引起的质量问题，制造厂应免费修理或更换，有效使用范围内终生维护。
