TSWA型卧式多级离心泵结构图及价格

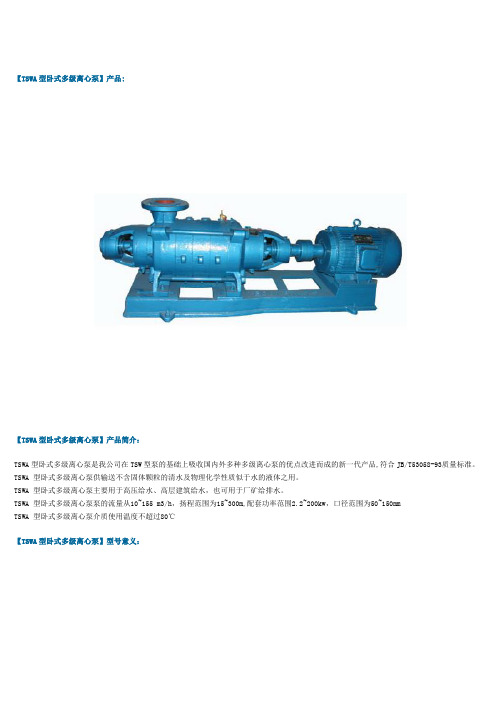

【TSWA型卧式多级离心泵】产品:【TSWA型卧式多级离心泵】产品简介：TSWA型卧式多级离心泵是我公司在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品,符合JB/T53058-93质量标准。

TSWA 型卧式多级离心泵供输送不含固体颗粒的清水及物理化学性质似于水的液体之用。

TSWA 型卧式多级离心泵主要用于高压给水、高层建筑给水，也可用于厂矿给排水。

TSWA 型卧式多级离心泵泵的流量从10~155 m3/h，扬程范围为15~300m,配套功率范围2.2~200kw，口径范围为50~150mmTSWA 型卧式多级离心泵介质使用温度不超过80℃【TSWA型卧式多级离心泵】型号意义：1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm2、介质温度：-15℃~80℃；3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）4、周围环境温度应低于40℃,相对湿度低于95%;5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。

注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

【TSWA型卧式多级离心泵】产品特点：1、TSWA型卧式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；2、TSWA型卧式多级离心泵的转子部件由两端的滚动轴承支撑，泵运行平稳；3、TSWA型卧式多级离心泵的进口为水平方向，出口为垂直向上布置，简化管路；4、TSWA型卧式多级离心泵的电机为卧式结构，便于维修。

【TSWA型卧式多级离心泵】主要用途：TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

【TSWA型卧式多级离心泵】结构图：序号名称材料序号名称材料序号名称材料序号名称材料1 联轴器HT200 7 导叶HT200 13平衡盘HT200 19 右轴承压盖HT2002 左轴承压盖HT200 8 中段HT200 14 填料体HT200 20 左轴承压盖Q2353 左轴承座HT200 9 末导叶HT200 15 右轴承座HT200 21轴承锡青铜4 左填料压盖HT200 10 出水段HT200 16 右填料压盖HT200 22 左轴承衬套Q2355 进水段HT200 11 平衡段HT200 17右填料轴套Q235 23 左填料轴套Q2356 叶轮HT200 12 平衡环HT200 18右轴承衬套Q235 24 轴45或2Cr131、TSWA型卧式多级离心泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；2、TSWA型卧式多级离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；3、TSWA型卧式多级离心泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。

各种泵结构图S型单级双吸中开泵一、产品概述S型单级双吸水平中开式离心泵。

该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。

S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。

其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。

适用于工业和城市给排水、农田排灌。

二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。

三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。

水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。

AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。

产品执行JB/5118-2001《污水污物潜水电泵》标准。

二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。

2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。

5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

ISW卧式清水泵产品概述
ISW卧式清水泵泵轴的同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。

工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。

ISW卧式清水泵产品特点
1、运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

2、密封效果好：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

3、噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

4、故障率低：结构简单合理，关键部分采用国际品质配套，整机无故障工作时间大大提高。

5、维修方便：更换密封、轴承、简易方便。

ISW卧式清水泵性能参数表。

1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。

使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。

齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。

公司产品达二十大系列，一万多种规格。

产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。

客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。

2.天昊泵业集团有限公司天昊泵业集团是经工商总局批准成立的集团公司，位于京津冀一体化的青县经济开发区南区，是专业生产水泵和控制柜的大型厂家。

从设计、研发、铸造、精加工、装配、试验全部自己生产完成。

主要产品：全贯流潜水电泵(单向、双向排水)、QZ/QZB潜水轴流泵(下吸、中吸、井筒式、卧式等)、QJ深井泵、矿用潜水泵(含浮箱、箱式)、不锈钢泵、ZLB立式轴流泵、污水泵等上百种规格型号。

研发中心具有几十年水泵设计丰富经验的专业研究人员，又有年轻的本科毕业生的新生力量和操作能力较强的技术工人。

集团研发设备先进、研究方法科学，具有较强的产品研发、试制、测试能力，测试中心的测试水池总容积达200000m3，测试能力：口径Φ32-Φ3000mm，流量0-200000m3，压力0-10MPa，功率0-600kw/380V，200-3000kw/6KV-10KV。

【TSWA型卧式多级离心泵】产品:【TSWA型卧式多级离心泵】产品简介：TSWA型卧式多级离心泵是我公司在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品,符合JB/T53058-93质量标准。

TSWA 型卧式多级离心泵供输送不含固体颗粒的清水及物理化学性质似于水的液体之用。

TSWA 型卧式多级离心泵主要用于高压给水、高层建筑给水，也可用于厂矿给排水。

TSWA 型卧式多级离心泵泵的流量从10~155 m3/h，扬程范围为15~300m,配套功率范围2.2~200kw，口径范围为50~150mmTSWA 型卧式多级离心泵介质使用温度不超过80℃【TSWA型卧式多级离心泵】型号意义：【TSWA型卧式多级离心泵】使用条件：1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm2、介质温度：-15℃~80℃；3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）4、周围环境温度应低于40℃,相对湿度低于95%;5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。

注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

【TSWA型卧式多级离心泵】产品特点：1、TSWA型卧式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；2、TSWA型卧式多级离心泵的转子部件由两端的滚动轴承支撑，泵运行平稳；3、TSWA型卧式多级离心泵的进口为水平方向，出口为垂直向上布置，简化管路；4、TSWA型卧式多级离心泵的电机为卧式结构，便于维修。

【TSWA型卧式多级离心泵】主要用途：TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

【TSWA型卧式多级离心泵】结构图：序号名称材料序号名称材料序号名称材料序号名称材料1 联轴器HT2007导叶HT20013平衡盘HT20019右轴承压盖HT2002 左轴承压盖HT2008中段HT20014填料体HT20020左轴承压盖Q2353 左轴承座HT2009末导叶HT20015右轴承座HT20021轴承锡青铜4 左填料压盖HT20010出水段HT20016右填料压盖HT20022左轴承衬套Q2355 进水段HT20011平衡段HT20017右填料轴套Q23523左填料轴套Q2356 叶轮HT20012平衡环HT20018右轴承衬套Q23524轴45或2Cr13【TSWA型卧式多级离心泵】结构说明：1、TSWA型卧式多级离心泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；2、TSWA型卧式多级离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；3、TSWA型卧式多级离心泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。

【D、DG型卧式多级离心泵】结构图：DG泵（中低压）结构图.填料密封-水封水引自第一级叶轮1轴承体6导叶11尾盖2进水段7密封环12填料密封部件3平衡水管8中段13水冷填料压盖4导叶套9出水段14O型密封圈5叶轮10平衡盘15轴承部件DG泵（中低压）结构图.填料密封-水封水用外接水DG泵（中低压）结构图.填料密封-机械密封1轴承体6导叶11尾盖2进水段7密封环12机械密封部件3平衡水管8中段13水冷机械压盖4导叶套9出水段14O型密封圈5叶轮10平衡盘15轴承部件DG泵（次高压）结构图.D、DG锅炉给水离心泵价格编号型号流量扬程功率单价1 50D8*2 18 19 2.2 31052 50D8*3 18 28.5 3 34503 50D8*4 18 38 4 37954 50D8*5 18 47.5 5.5 39905 50D8*6 18 57 5.5 41256 50D8*7 18 66.5 7.5 50257 50D8*8 18 76 7.5 52508 80D12*2 32.4 22.7 3 34509 80D12*3 32.4 34.05 5.5 412510 80D12*4 32.4 45.4 7.5 442511 80D12*5 32.4 56.75 7.5 468012 80D12*6 32.4 68.1 11 570013 80D12*7 32.4 79.45 15 660014 80D12*8 32.4 90.8 15 847515 100D16*2 54 35.4 11 660016 100D16*3 54 52.8 15 732017 100D16*4 54 70.4 18.5 825018 100D16*5 54 88 22 975019 100D16*6 54 105.6 30 1335020 100D16*7 54 123.2 37 1380021 100D16*8 54 140.8 37 16200。

多级泵离心泵的基本构造多级泵离心泵的基本构造？（1）分段式多级离心泵分段式多级离心泵是一种垂直剖分多级泵，它由一个前段、一个后段和若干个中段组成，并用螺栓连接为一体，如图6一4所示。

泵轴的两端用轴承支撑，泵轴中间装有若干个叶轮，叶轮与叶轮之间用轴套定位，每个叶轮的外缘都装有与其相对应的导轮，在前段和中段的内臂与叶轮易碰的地方装有密封环。

叶轮一般是单吸的，吸人口都朝向一边，按单吸叶轮人口方向将叶轮依次串联在轴上。

为了平衡轴向力，在未级叶轮后面装有平衡盘，并用平衡管与前段相连通。

其转子在工作时可以左右窜动，靠平衡盘自动将转子维持在平衡位置上。

轴封装置对称布置在泵的前段和后段轴伸出部分。

1-进水段；2-中段；3-叶轮；4-轴；5-导轮；6-密封环；7-叶轮挡套；8-导叶套；9-平衡盘；10-平衡套；11-平衡环；12-出水段导轮；13-出水段；14-后盖；15-轴套乙；16-轴套锁紧螺母；17-挡水圈；18-平衡盘指针；19-轴承乙部件；20-联轴器；21-轴承甲部件；22-油环；23-轴套甲；24-填料压盖；25-填料环；26-泵体拉紧螺栓（2）中开式多级离心泵中开式多级离心泵一般是采用蜗壳形泵体，泵壳在主轴中心线的平面上分开，这种泵按主轴安装位置不同分水平中开式和竖直中开式两种，如图6一5所示为水平中开式两级离心泵，它每个叶轮都有相应的蜗壳形吸人室和压出室，这样就相当于把几个单级蜗壳泵组装在同一根轴上串联工作。

由于吸人口和排出口直接铸在泵体上，所以检修时，不需要拆卸出、人口管线，只要把上泵壳取下，即可取出转子。

叶轮通常采用偶数呈对称排列，以消除不平衡轴向力，因此不需要另设轴向力平衡装置。

1-泵盖；2-叶轮；3-泵轴；4-轴头油泵；5-泵体这种泵与同性能的分段式离心泵相比，它的体积大，铸造和加工技术要求较高。

由于它流量大、扬程高，所以主要用于城市供水、蒸汽锅炉给水、矿山排水和输油管线等。

其流量一般为450-1500m3/h，扬程为100 - 500m，最高出口压力可达18MPa.。

各种泵结构图1各种泵结构图1S型单级双吸中开泵一、产品概述S型单级双吸水平中开式离心泵。

该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。

S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。

其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。

适用于工业和城市给排水、农田排灌。

二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。

三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。

水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。

AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。

产品执行JB/5118-2001《污水污物潜水电泵》标准。

二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。

2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。

5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。

【TSWA型卧式多级离心泵】产品:【TSWA型卧式多级离心泵】产品简介：TSWA型卧式多级离心泵是我公司在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品,符合JB/T53058-93质量标准。

TSWA 型卧式多级离心泵供输送不含固体颗粒的清水及物理化学性质似于水的液体之用。

TSWA 型卧式多级离心泵主要用于高压给水、高层建筑给水，也可用于厂矿给排水。

TSWA 型卧式多级离心泵泵的流量从10~155 m3/h，扬程范围为15~300m,配套功率范围2.2~200kw，口径范围为50~150mmTSWA 型卧式多级离心泵介质使用温度不超过80℃【TSWA型卧式多级离心泵】型号意义：【TSWA型卧式多级离心泵】使用条件：1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm2、介质温度：-15℃~80℃；3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）4、周围环境温度应低于40℃,相对湿度低于95%;5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。

注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

【TSWA型卧式多级离心泵】产品特点：1、TSWA型卧式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；2、TSWA型卧式多级离心泵的转子部件由两端的滚动轴承支撑，泵运行平稳；3、TSWA型卧式多级离心泵的进口为水平方向，出口为垂直向上布置，简化管路；4、TSWA型卧式多级离心泵的电机为卧式结构，便于维修。

【TSWA型卧式多级离心泵】主要用途：TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

【TSWA型卧式多级离心泵】结构图：序号名称材料序号名称材料序号名称材料序号名称材料1 联轴器HT200 7 导叶HT200 13平衡盘HT200 19 右轴承压盖HT2002 左轴承压盖HT200 8 中段HT200 14 填料体HT200 20 左轴承压盖Q2353 左轴承座HT200 9 末导叶HT200 15 右轴承座HT200 21轴承锡青铜4 左填料压盖HT200 10 出水段HT200 16 右填料压盖HT200 22 左轴承衬套Q2355 进水段HT200 11 平衡段HT200 17右填料轴套Q235 23 左填料轴套Q2356 叶轮HT200 12 平衡环HT200 18右轴承衬套Q235 24 轴45或2Cr13【TSWA型卧式多级离心泵】结构说明：1、TSWA型卧式多级离心泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；2、TSWA型卧式多级离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；3、TSWA型卧式多级离心泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。

多级离心泵结构图以下几款多级离心泵结构图供用户、施工方或设计院参考【GDL系列立式多级管道离心泵】结构图：1泵体11联轴器2拉紧螺栓12联接座3外筒13气嘴4叶轮14机械密封5叶轮挡套15轴6轴套16中段7密封垫17轴套螺母8螺母18轴瓦9销19回水管部件10电机GDL立式多级管道泵价格编号型号流量扬程吸程转速电机功率电压铸铁不锈钢(m3m) (m) (m) (r/min) (KW) (v) （元）（元）1 25GDL2-12x32 36 7.5 2900 11 380 1599 34752 25GDL2-12x4 2 48 7.5 2900 1.1 380 1779 38923 25GDL2-12x5 2 60 7.5 2900 1.5 380 2016 43794 25GDL2-12x6 2 72 7.5 2900 1.5 380 2182 47965 250DL2-12x7 2 84 7.5 2900 2.2 380 2419 52826 25GDL2-12x8 2 96 7.5 2900 2.2 380 2599 56997 25GDL2-12x9 2 108 7.5 2900 2.2 380 2780 61168 25GDL2-12xl0 2 120 7.5 2900 3 380 3211 68119 25GDL2-12x11 2 132 7.5 2900 3 380 3406 729810 25GDL2-12x12 2 144 7.5 2900 3 380 3572 778411 25GDL2-12x13 2 156 7.5 2900 4 380 392012 25GDL2-12x14 2 168 7.5 2900 4 380 408713 25GDL2-12x15 2 180 7.5 2900 4 380 425314 25GDL4-11x3 4 33 7.5 2900 1.1 380 1626 354515 25GDL4-11x4 4 44 7.5 2900 1.5 380 1849 403116 25GDL4-11x5 4 55 7.5 2900 2.2 380 2085 451817 25GDL4-11x6 4 66 7.5 2900 22 380 2252 493518 25GDL4-11x7 4 77 7.5 2900 3 380 2641 563019 25GDL4-11×8 4 88 7.5 2900 3 380 2808 611620 25GDL4-11×9 4 99 7.5 2900 3 380 2989 660321 25GDL4-11x10 4 110 7.5 2900 4 380 3364 729822 25GDL4-11x11 4 121 7.5 2900 4 380 3545 778423 25GDL4-11x12 4 132 7.5 2900 4 380 3739 834024 25GDL4-11x13 4 143 7.5 2900 4 380 396225 25GDL4-11x14 4 154 7.5 2900 5.5 380 460126 25GDL4-11x15 4 165 7.5 2900 5.5 380 478227 40GDL6-12x3 6 36 7.5 2900 1.5 380 1793 3892流量扬程吸程转速电机功率电压铸铁不锈钢型号(m3m) (m) (m) (r/min) (KW) (v) （元）（元）28 40GDL6-12x4 6 48 7.5 2900 2.2 380 2043 444829 40GDL6-12x5 6 60 7.5 2900 2.2 380 2252 493530 40GDL6-12x6 6 72 7.5 2900 3 380 2641 569931 40GDL6-12x7 6 84 7.5 2900 3 380 2850 604732 40GDL6-12x8 6 96 7.5 2900 4 380 3169 681133 40GDL6-12x9 6 108 7.5 2900 4 380 3378 736734 40GDL6-12x10 6 120 7.5 2900 4 380 3572 792335 40GDL6-12x11 6 132 7.5 2900 5.5 380 4226 896636 40GDL6-12x12 6 144 7.5 2900 5.5 380 4490 966137 40GDL6-12x13 6 156 7.5 2900 7.5 380 343338 40GDL6-12x14 6 168 7.5 2900 7.5 380 501839 40GDL6-12x15 6 180 7.5 2900 7.5 380 521340 50GDL6-15x2 12 30 7.5 2900 2.2 380 2349 514341 50GDL6-15x3 12 45 7.5 2900 3 380 2794 597742 50GDL6-15x4 12 60 7.5 2900 4 380 3155 674243 50GDL12-15x5 12 75 7 2900 5.5 380 3572 771544 50GDL12-15x6 12 90 7 2900 5.5 380 3795 834045 50GDL12-15x7 12 105 7 2900 7.5 380 4087 910546 50GDL12-15x8 12 120 7 2900 7.5 380 4309 980047 50GDL12-15x9 12 135 7 2900 11 380 5463 1153748 50GDL12-15xl0 12 150 7 2900 11 380 5685 1230249 50GDL18-15x2 18 30 7 2900 3 380 2488 542150 50GDL18-15x3 18 45 7 2900 4 380 2850 618651 50GDL18-15x4 18 60 7 2900 5.5 380 3419 729852 50GDL18-15x5 18 75 7 2900 7.5 380 3697 813253 50GDL18-15x6 18 90 7 2900 7.5 380 3934 889654 50GDL18-15x7 18 105 7 2900 11 380 5074 1070355 50GDL18-15x8 18 120 7 2900 11 380 5296 11468流量扬程吸程转速电机功率电压铸铁不锈钢型号(m3m) (m) (m) (r/min) (KW) (v) （元）（元）56 50GDL18-15x9 18 135 7 2900 15 380 5657 1237157 50GDL18-15x10 18 150 7 2900 15 380 5880 1327558 65GDL24-12x2 24 24 6 2900 3 380 2641 569959 65GDL24-12x3 24 36 6 2900 4 380 3044 660360 65GDL24-12x4 24 48 6 2900 5.5 380 3642 778461 65GDL24-12x5 24 60 6 2900 7.5 380 4031 875762 65GDL24-12x6 24 72 6 2900 7.5 380 4295 959163 65GDL24-12x7 24 84 6 2900 11 380 5491 1167664 65GDL24-12x8 24 96 6 2900 11 380 5769 1258065 65GDL24-12x9 24 108 6 2900 15 380 6144 1341466 65GDL24-12x10 24 120 6 2900 15 380 6408 1431767 65GDL24-12x11 24 132 6 2900 15 380 6881 1522168 65GDL24-12x12 24 144 6 2900 18.5 380 7395 1612469 80GDL36-12x2 36 24 5.5 2900 4 380 3239 688170 80GDL36-12x3 36 36 5.5 2900 5.5 380 3836 813271 80GDL36-12x4 36 48 5.5 2900 7.5 380 4212 917472 80GDL36-12x5 36 60 5.5 2900 11 380 5435 1153773 80GDL36-12x6 36 72 5.5 2900 11 380 5741 1251074 80GDL36-12x7 36 84 5.5 2900 15 380 6199 1355375 80GDL36-12x8 36 96 5.5 2900 15 380 6477 1452676 80GDL36-12x9 36 108 5.5 2900 18.5 380 6978 1570777 80GDL36-12x10 36 120 5.5 2900 18.5 380 7298 1668078 80GDL54-14x2 54 28 5 2900 7.5 380 3767 799379 80GDL54-14x3 54 42 5 2900 11 380 5018 1056480 80GDL54-14x4 54 56 5 2900 15 380 5435 1181581 80GDL54-14x5 54 70 5 2900 18.5 380 5949 1313682 80GDL54-14x6 54 84 5 2900 18.5 380 6255 1424883 80GDL54-14x7 54 98 5 2900 22 380 7131 15846流量扬程吸程转速电机功率电压铸铁不锈钢型号(m3m) (m) (m) (r/min) (KW) (v) （元）（元）84 80GDL54-14x8 54 112 5 2900 30 380 8854 1850185 80GDL54-14x9 54 126 5 2900 30 380 9244 1959986 80GDL54-14x10 54 140 5 2900 37 380 9939 2135087 100GDL72-14x2 72 28 45 2900 11 380 5671 1084288 100GDL72-14x3 72 42 45 2900 15 380 6213 1223289 100GDL72-14x4 72 56 45 2900 185 380 7200 1390090 100GDL72-14x5 72 70 45 2900 22 380 8785 1598591 100GDL72-14x6 72 84 45 2900 30 380 9188 1946092 100GDL72-14x7 72 98 45 2900 30 380 9188 2154593 100GDL72-14x8 72 112 45 2900 37 380 10300 2435394 100GDL72-14x9 72 126 45 2900 37 380 10773 2645295 100GDL72-14xl。

1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，是国内久负盛名的生产水泵企业之一。

企业前身是上海一泵厂。

曾为宝钢、燕山石化、华北制药、大庆油田等许多国家重点工程提供了优质的产品。

2000年企业实行了股份制改革和法人治理结构改革,完成了向现代化企业制度的转变。

2003年通过中国质量认证中心ISO9001：2000版国际质量体系认证，现已在上海、北京、成都等十几个中心城市，建立了销售分公司办事处和完善的售后服务机构。

2.温州长申泵业科技有限公司温州长申泵业科技有限公司是一家专业生产管道离心泵，潜水排污泵的专业公司，公司主要产品系列有：XZW、ZW系列自吸排污泵，ZX系列化工泵、清水泵，CYZ系列自吸离心油泵，KCB齿轮输出油泵，CQ型CQB型系列磁力驱动泵，CQB-F氟塑料磁力泵，QW、GW、LW、YW系列潜水污水排污泵，QBY气动、DBY电动系列隔膜泵，ISG、ISW 立、卧式系列管道离心泵，IS 、IH清水、化工离心泵，G型螺杆泵、I-1B浓浆泵。

W 系列水力喷射，衬氟离心泵，塑料泵。

DL、TSWA系列多级泵，消防泵等和生活给排水设备、泵阀品种规格上千种，产品广泛应用于石化、冶金、电力、造纸、食品、饮料、制药、城建、污水处理、消防设施、集中采暖、农田灌溉等行业是由江苏大学流体机械工程技术研究中心协作设计。

公司从事水泵开发研制生产、销售、服务一体的实业型企业。

具有一批高素质的工程技术人员及高水平的生产工人和先进的生产设备。

产品荣获国家专利证书，并为国家一些重点工程、环保污水处理、化工工业防腐、国防、农业与能源开采等做出贡献，扩展前进中的长申泵业坚持“以质取胜、价格合理、供货及时、服务周到”的宗旨。

3.上海邦瀑泵业制造有限公司上海邦瀑泵业制造有限公司是一家股份制民营企业，公司位于上海松江经济开发区，占地面积7000平方米，年总产量超过10000台。

卧式多级离心泵型号及参数
D46-30*6型卧式多级泵概述：
D型卧式多级离心泵(长沙三昌)为多级、单吸、节段式离心清水泵。

适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

参数范围：
流量Q 6.3~600m3/h
扬程H 17~850m
型号说明：
D46-30*6
“D”－表示单吸多级节段式离心清水泵。

“46”－表示泵的流量（m3/h）。

“30”－表示泵的单级扬程（m）。

“6”－表示级数。

旋转方向：
从电机端向泵看为顺时针方向旋转。

主要零件材质：
泵的过流部件材质均为铸铁，轴的材质为45号钢。

成套范围：
泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

D46-30*6型卧式多级泵结构型式：
D型泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

卧式多级离心泵的拆装方法
卧式多级离心泵的拆装步骤如下：
1. 关闭泵进出口阀门。

2. 拆卸高压输出端法兰螺栓。

3. 拆卸高压端轴承压盖连接螺母，卸下高压端轴承端盖，然后拆卸轴承支架连接螺母，卸下轴承支架。

4. 拆卸高压端轴承锁紧螺母，用拉力器取下高压端轴承，取下高压端轴承内盖和轴承胶皮档套，拆下轴间套和轴承盖板。

5. 卸掉填料压盖螺栓，并沿轴向抽出压盖。

6. 拆下穿杠两端的螺母，抽出泵各段的连接穿杠，拆下平衡管两端法兰固定螺钉，取下平衡管。

7. 沿轴向取出填料函，然后取出填料和填料轴承密封，填料轴套。

8. 沿轴向取出平衡盘及平衡盘键。

9. 拆卸进液端轴承体，先拆卸进液端轴承压盖连接螺母，卸下进液端轴承端盖，然后拆卸进液端轴承支架连接螺母，卸下进液端轴承支架。

10. 拆卸密封填料压盖，拆卸锁紧螺母，用拉力器取下进液端轴承，卸下进液端轴承内盖和轴承档套，拆下填料压盖连接螺母，并沿轴向抽出压盖，然后取出填料和填料轴套。

11. 拆卸泵轴将轴承体和泵轴一并抽出。

以上步骤仅供参考，建议咨询专业人士以确保操作正确。
