混凝土强度回弹检测方案79718

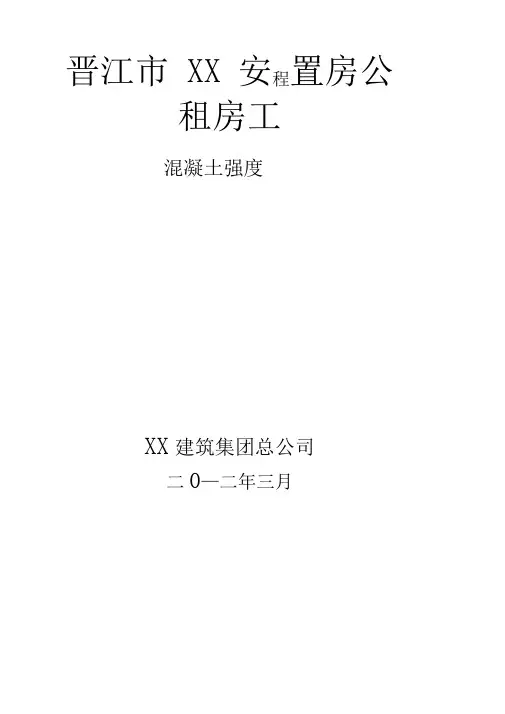

晋江市XX 安程置房公租房工混凝土强度XX建筑集团总公司二0—二年三月1、编制说明1.1总说明: 1.2编制依据: 1.3主要现行施工规范、规程与标准:2、工程概况2.1工程简述: 2.2参建单位概况：.2.3混凝土强度分部概况:3、混凝土回弹检测部署3.1混凝土回弹检测总目标及进度计划: 3.2混凝土回弹检测组织机构及岗位职责: 3.3混凝土回弹检测的构件取样数量和具体部位确定:4、混凝土回弹检测施工准备4.1技术准备: 4.2现场准备: 4.3劳动力配置计划: 4.4主要器具和材料配置计划: 4.5主要安全防护用品配置计划:5、混凝土回弹检测技术5.1回弹值测量：.5.2碳化深度值测量：.5.3混凝土回弹值的计算: 5.4混凝土抗压强度推定值的计算:6、质量、环境和安全文明施工保证措施6.1质量保证措施：.6.2环境保证措施：.6.3安全文明施工保证措施:7、附件7.1回弹仪检定证书复印件: 7.2混凝土抗压强度检测原始记录表: 7.3回弹法检测混凝土抗压强度报告表:1、编制说明1.1总说明：为进一步加强现场管理，保证混凝土的质量稳定，确保工程基础、主体结构安全，避免出现重大质量隐患，确实落实泉质安监【2011】18 号“泉州市建设工程质量监督站关于实施房屋建筑工程基础、主体结构和市政工程主体结构混凝土强度采用回弹法检测的通知”和晋建综【2012】27 号“晋江市住房和城乡规划建设局关于进一步加强现浇混凝土及钢筋直螺纹连接质量管理的通知” 两份文件要求。

施工现场统一使用回弹仪检测混凝土抗压强度的方法，保证检测精度及可靠性，编制本方案。

1.2 编制依据：(1)(2) 晋江市人工湖南侧安置房、公租房工程施工图纸；(3) 施工范围内的现场条件及周围环境的实际情况；(4) 现行国家有关施工规范、规程及技术标准；(5) 福建省、泉州市、晋江市有关政策和文件规定；(6) 福建建工集团总公司质量、环境及职业健康安全管理手册及相关管理规定、制度；(7) 我司相关类似工程施工经验。

混凝土强度回弹检测方案混凝土强度回弹检测是一种非破坏性试验方法，常用于评估混凝土的强度。

这种方法通常通过在混凝土表面施加一定冲击力，然后根据回弹的弹性变形来推断混凝土的强度。

混凝土强度回弹检测广泛应用于工程质量检测、结构评估、施工质量监督和工程资料编制等方面。

一、仪器设备选择1.仪器的精度和准确度：仪器的精确度和准确度是衡量仪器性能的重要指标，选择精度和准确度较高的仪器可提高测试结果的准确性。

2.仪器的稳定性和可靠性：仪器应具有较好的稳定性和可靠性，以保证测试过程的可重复性和数据的准确性。

3.仪器的操作简便性：仪器应具有简单易用的操作界面和明确的操作步骤，以方便测试人员进行操作和维护。

4.仪器的适应性：仪器应能适应不同规格和形态的混凝土，以满足不同测试需求。

二、试验方法1.准备工作：在进行回弹检测前，应首先将混凝土表面清理干净，以确保回弹仪与混凝土表面之间的接触良好。

2.选点测量：根据混凝土的实际情况，在需要测量的位置选取一定数量的测点。

通常，每平方米选取4-6个测点进行测试。

3.测量操作：将回弹仪的测量头紧密贴附于混凝土表面，并施加冲击力使其产生弹性变形。

然后，仪器会通过内部传感器记录回弹过程中的变形并显示测试结果。

4.数据处理：根据回弹的弹性变形，通过回弹指数和经验公式来推断混凝土的强度。

常见的数据处理方法包括根据测点的平均回弹值计算混凝土的强度等级和评估结构的整体强度。

三、数据处理在混凝土强度回弹检测中，数据处理是十分重要的一步。

根据测量结果，可以利用经验曲线、回弹指数表、回弹-强度关系曲线等方法将回弹值转换为混凝土的强度等级。

数据处理的主要步骤如下：1.建立回弹-强度关系曲线：通过收集一定数量的回弹和强度数据，利用回归分析方法建立回弹-强度关系曲线。

该曲线可用于将回弹值转换为混凝土的强度等级。

2.计算回弹指数：回弹指数是回弹值与强度等级的比值，是评估混凝土强度的重要参数。

根据经验公式计算回弹指数，然后根据回弹指数表将回弹指数转换为混凝土的强度等级。

回弹法检测混凝土抗压强度方案xxx检测中心2018 年 8 月 13 日回弹法检测混凝土抗压强度方案一．工程概况:该工程位于XX，为地下一层，地上十九层钢筋砼框剪结构。

现已施工至封顶，为了解该工程部分主体砼构件现龄期混凝土强度状况，xx有限公司委托我检测中心采用回弹法进行检测。

二．检测项目与检测依据:（一）检测项目检测内容为：主体构件现龄期砼强度。

（二）主要检测依据1．《建筑结构检测技术标准》GB/T50344-2004；2.《混凝土结构现场检测技术标准》GB/T 50784-2013；3.《混凝土结构工程施工质量验收规范》GB50204-2015；4.《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011；5. 相关设计图纸；三.抽样原则与抽样数量：建筑结构抽样检测的最小样本容量注：1、本次抽检部位采用现场抓阄并结合现场情况确定；2、如现场检测过程中检测数量及构件位置有变动，需经委托方同意后方可进行更改。

该工程本次进行一般施工质量的监督抽查，最小样本容量不宜小于表1限定值的A 类构件并结合工程实际情况抽检数量如下：##四．检测内容及方法：（一）梁、柱现龄期砼强度检测（回弹法）：1.每一结构或构件测区数不宜少于10个，对某一方向尺寸不大于4.5m 且另一方向尺寸不大于0.3m 的构件，其测区数量可适当减少，但不应少于5个。

2.相邻两测区的间距应控制在2m以内，普通构件测区离构件端部或施工缝边缘的距离不宜大于0.5m ，且不宜小于0.2m。

3.测区应选在使回弹仪处于水平方向检测混凝土浇筑侧面。

当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土浇筑侧面、表面或底面。

4.测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。

在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件。

5.测区的面积不宜大于0.04m2 。

6.检测面应为混凝土原浆面,并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面，必要时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑。

混凝土强度回弹检测方案混凝土强度回弹检测是一种常用的非破坏性测试方法，用于评估混凝土的强度。

该方法使用回弹锤对混凝土表面进行敲击，通过回弹锤弹回的高度与混凝土强度之间的关系来推测混凝土的强度。

以下是一种常用的混凝土强度回弹检测方案。

1.仪器准备回弹锤：选择合适的回弹锤，应注意其质量和相对回弹系数是否符合相关标准要求。

确保回弹锤的各项技术指标满足检测要求。

2.试件准备采样：根据需要进行采样，确保试件像混凝土整体一样代表性。

3.试件表面处理试件表面处理应磨平和清洁，以去除任何可能影响回弹锤敲击效果的因素，如油污、灰尘等。

4.回弹锤校准选择代表性试件，使用万能试验机等标准检测方法测定其真实抗压强度，并记录。

然后使用回弹锤进行敲击测试，并记录相应的回弹指数。

5.回弹测定对试件进行回弹测定时，应遵循以下步骤：-将回弹锤置于垂直于试件表面的位置上，确保回弹锤与试件表面垂直接触。

- 用手 firmly握住回弹锤的手柄，确保回弹锤在敲击时垂直移动。

-用适当的力道快速敲击试件表面，以获得准确的回弹高度。

-进行多次测试，至少在同一位置进行三次测量，并记录每次敲击的回弹高度。

-每次敲击后应随时通过观察试件处理后的伤痕状况来判断表面是否有明显的剥落和损伤。

6.数据处理和分析将回弹高度的平均值与回弹锤经校准后的回弹指数相对应，根据相关经验公式或标准表格进行混凝土抗压强度的估算。

需要注意的是，混凝土强度回弹检测方法是一种经验式方法，对于不同的混凝土配比和材料性质有一定的限制。

因此，在进行混凝土强度回弹检测时，应注意以下几点：-仪器准确可靠，符合相关标准要求。

-试件制备要规范，尽量保证试件的均匀性和代表性。

-测量时应注意回弹锤的垂直敲击和均匀力道，以减小测量误差。

-数据处理时参考相关标准和经验公式，并结合实际情况进行合理判定。

总之，混凝土强度回弹检测是一种常用的非破坏性测试方法，通过回弹锤敲击试件表面来推测混凝土的强度。

在进行混凝土强度回弹检测时，应注意仪器准备、试件准备、回弹锤校准、回弹测定、数据处理和分析等步骤，并结合相关标准和经验公式进行合理判定。

混凝土强度回弹检测方案设计一、仪器选择混凝土强度回弹检测需要使用回弹锤和回弹计进行测试。

回弹锤通常有两种类型：模拟回弹锤和数字回弹锤。

模拟回弹锤是传统的机械式锤头，通过量感器测量回弹锤头的回弹距离，并通过刻度表提供回弹指数。

数字回弹锤采用电子技术，能够直接显示回弹指数。

在仪器选择时，需要考虑以下几个因素：测试范围、准确性和可靠性。

测试范围是指仪器能够覆盖的混凝土强度范围，通常可选择50-100Mpa的范围。

准确性和可靠性是指仪器测试结果与强度试验结果的一致性和稳定性。

因此，应选择精度高、重复性好的仪器。

二、试件制备混凝土强度回弹检测需要使用具有代表性的试件进行测试。

试件制备时应遵循相关标准和规范。

通常采用标准圆柱试件，直径100mm，高度200mm。

在试件制备过程中，需要注意以下几点：材料选取、拌和工艺、养护和试件表面处理。

试件的材料应与实际施工相符，拌和比例和工艺应符合现场施工要求，养护条件应符合标准要求。

试件表面应平整、光滑，以确保回弹锤在试件表面的回弹能量传递均匀。

三、测试方法混凝土强度回弹检测方法通常有两种：定向法和随机法。

定向法是指回弹锤应按特定的方向进行敲击，如平行于试件轴向或垂直于试件轴向。

定向法适用于特定区域进行强度评估。

随机法是指回弹锤可以在试件表面的任意位置进行敲击，通过大量的测试数据进行统计得出强度评估。

随机法通常适用于对整个结构的强度进行评估。

测试过程中需要注意以下几点：试件几何形状和位置、测试次数、回弹力度和回弹位置。

试件几何形状和位置应符合标准要求，以确保测试结果的可比性和代表性。

测试次数应根据试件数量和结构特点确定，一般要求每个试件进行3-5次测试并取平均值。

回弹力度和回弹位置应注意选择合适的力度和位置，以减小测试误差。

四、数据分析混凝土强度回弹测试得到的数据包括回弹指数和回弹能量。

回弹指数是指回弹锤的回弹距离与锤头初始高度之比，反映了混凝土的强度。

回弹能量是指回弹锤在试件表面的回弹能量大小，也可以作为评估混凝土强度的依据之一、通过统计和分析这些数据，可以得到混凝土强度的评估结果。

混凝土回弹检测方案混凝土是一种广泛应用于建筑行业的重要材料，其质量和性能对工程的安全和耐久性至关重要。

在混凝土施工过程中，回弹检测是一种常用的质量控制方法，能够评估混凝土的强度和密实性。

本文将介绍混凝土回弹检测的原理、方法及其在工程实践中的应用。

一、混凝土回弹检测原理混凝土回弹指的是使用回弹锤对混凝土表面进行敲击后，锤头弹回的程度。

回弹的幅度可以反映混凝土的强度，即回弹越小，混凝土强度越高。

混凝土回弹检测的原理基于弹性力学的基本原理，即回弹锤在敲击混凝土表面后会受到混凝土的阻力，阻力大小与混凝土的强度相关。

通过测量回弹锤的回弹幅度，可以间接评估混凝土的强度。

二、混凝土回弹检测方法1. 仪器选择混凝土回弹检测通常使用的仪器是回弹锤（也称为Schmidt锤）。

回弹锤由一个锤头和一个测量指针组成，锤头在敲击混凝土表面后会回弹，测量指针会相应指示出回弹幅度。

2. 检测位置选择在进行混凝土回弹检测前，首先需要确定检测位置。

通常选择混凝土构件表面的平坦部位进行检测，避免选择有裂缝、空鼓或其他表面缺陷的位置。

3. 检测操作步骤具体的混凝土回弹检测操作步骤如下：（1）将回弹锤贴近要检测的混凝土表面，保持锤头与表面垂直，并用手指轻轻按住测量指针，以避免在敲击时发生错误的位移。

（2）用适当的力量垂直快速敲击混凝土表面，一般每个位置敲击3-5次，并记录回弹幅度。

（3）在同一位置进行多次敲击时，应将敲击点错开一些，避免相互干扰，同时要记录每次回弹幅度的差异。

（4）进行足够数量的回弹测量以获取准确的数据，并对结果进行平均。

三、混凝土回弹检测实践应用混凝土回弹检测广泛应用于建筑工程、道路工程、桥梁工程等领域。

主要应用于以下方面：1. 混凝土强度评估通过混凝土回弹检测，可以快速评估混凝土的强度。

在施工过程中，工程师可以根据回弹测量值调整施工参数，以保证混凝土的强度达到设计要求。

2. 混凝土质量控制混凝土回弹检测可以用于混凝土质量控制，及时发现混凝土施工过程中的问题。

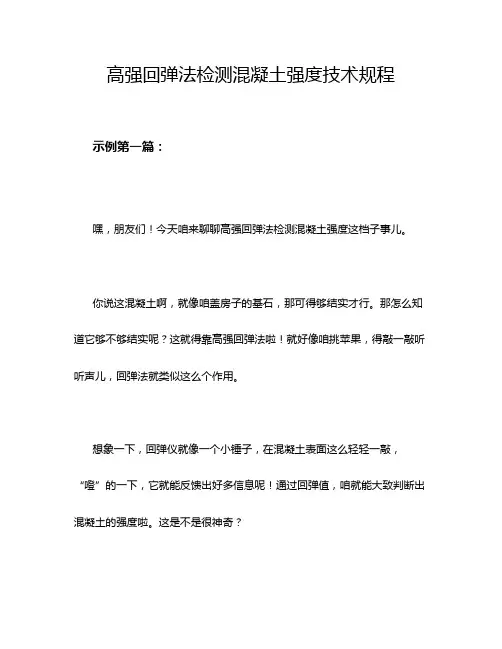

高强回弹法检测混凝土强度技术规程示例第一篇：嘿，朋友们！今天咱来聊聊高强回弹法检测混凝土强度这档子事儿。

你说这混凝土啊，就像咱盖房子的基石，那可得够结实才行。

那怎么知道它够不够结实呢？这就得靠高强回弹法啦！就好像咱挑苹果，得敲一敲听听声儿，回弹法就类似这么个作用。

想象一下，回弹仪就像一个小锤子，在混凝土表面这么轻轻一敲，“噔”的一下，它就能反馈出好多信息呢！通过回弹值，咱就能大致判断出混凝土的强度啦。

这是不是很神奇？不过啊，这可不能随随便便敲一下就完事了哦。

就像你走路，得一步一步稳稳当当的吧。

检测的时候也得讲究方法和技巧。

首先得选好测区，这可不能马虎，就跟你挑衣服得选合适的尺码一样。

测区要平整、干净，不能有什么裂缝啊、蜂窝啊之类的瑕疵，不然测出来的结果能准吗？然后呢，回弹仪得垂直对着混凝土表面，可不能歪七扭八的，不然那回弹值不就乱套啦？这就好比射箭，你得瞄得准准的才能射中靶心呀！在检测的过程中，还得注意力度，不能太轻也不能太重，得恰到好处。

还有啊，测完一个点可别就以为完事了，得多测几个点，综合起来判断才更靠谱呢。

这就像你判断一件事情，不能只听一个人的说法，得多听听大家的意见不是？而且啊，回弹法虽然好用，但也不是万能的。

它就像医生看病，有时候还得结合其他检查手段才行。

比如说，遇到一些特殊情况，或者对结果有疑问的时候，可能就得用其他更精确的方法来验证了。

咱再回过头来想想，要是没有这高强回弹法，那盖房子得多不靠谱啊！说不定哪天房子就塌了，那可不得了。

所以说啊，这小小的回弹法，作用可大着呢！总之啊，高强回弹法检测混凝土强度是一项非常重要的技术，咱可得重视起来。

在实际操作中，要认真、仔细，按照规范来，可不能马马虎虎。

只有这样，才能保证我们盖的房子结结实实，让大家住得安心、放心。

你们说是不是这个理儿呢？示例第二篇：嘿，朋友们！今天咱来聊聊高强回弹法检测混凝土强度这档子事儿。

你说这混凝土啊，就像是建筑的肌肉，得够结实才行。

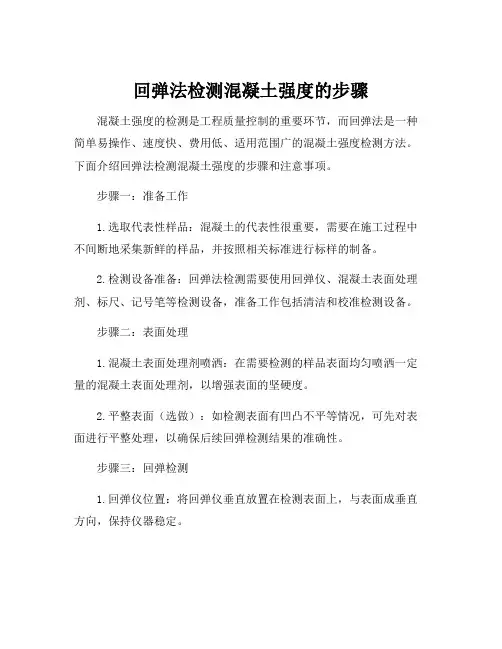

回弹法检测混凝土强度的步骤混凝土强度的检测是工程质量控制的重要环节，而回弹法是一种简单易操作、速度快、费用低、适用范围广的混凝土强度检测方法。

下面介绍回弹法检测混凝土强度的步骤和注意事项。

步骤一：准备工作1.选取代表性样品：混凝土的代表性很重要，需要在施工过程中不间断地采集新鲜的样品，并按照相关标准进行标样的制备。

2.检测设备准备：回弹法检测需要使用回弹仪、混凝土表面处理剂、标尺、记号笔等检测设备，准备工作包括清洁和校准检测设备。

步骤二：表面处理1.混凝土表面处理剂喷洒：在需要检测的样品表面均匀喷洒一定量的混凝土表面处理剂，以增强表面的坚硬度。

2.平整表面（选做）：如检测表面有凹凸不平等情况，可先对表面进行平整处理，以确保后续回弹检测结果的准确性。

步骤三：回弹检测1.回弹仪位置：将回弹仪垂直放置在检测表面上，与表面成垂直方向，保持仪器稳定。

2.测量回弹值：在回弹仪的下端，按压触发按钮，使回弹针落下并撞击检测表面，记录下回弹针在表面弹跳后落下的高度作为该点的回弹值。

3.多点测量：在每一个样点上，至少做三次回弹检测，取平均值作为最终结果。

各测量值之间的误差应在5%范围内。

步骤四：计算检测结果1.回弹值修正：由于混凝土表面处理剂会影响回弹值，因此需要根据修正回弹值公式进行修正，使得回弹值更接近真实强度。

2.计算强度值：根据回弹值修正后的数值，结合相关的标准，进行计算，得到混凝土的强度值。

注意事项：1.样品选取和制备必须严格按照国家标准进行。

2.回弹仪的校准和使用要严格按照仪器说明书进行，保证测量结果的准确性。

3.回弹检测时应避免影响检测的外界因素，如强风、振动等。

4.回弹检测时应在一个平面内进行，保证回弹结果的可比性。

总之，回弹法检测混凝土强度是一种经济、快捷、可靠的方法，但也有其局限性，需要在实际工程中根据实际情况合理应用。

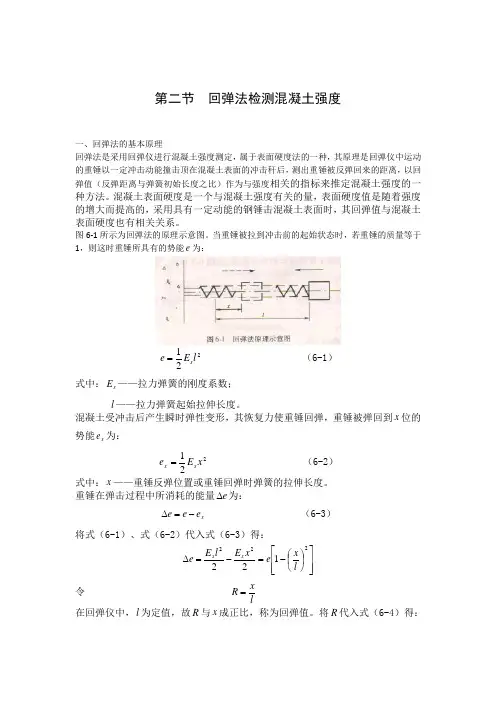

第二节 回弹法检测混凝土强度一、回弹法的基本原理回弹法是采用回弹仪进行混凝土强度测定，属于表面硬度法的一种，其原理是回弹仪中运动的重锤以一定冲击动能撞击顶在混凝土表面的冲击秆后，测出重锤被反弹回来的距离，以回弹值（反弹距离与弹簧初始长度之比）作为与强度相关的指标来推定混凝土强度的一种方法。

混凝土表面硬度是一个与混凝土强度有关的量，表面硬度值是随着强度的增大而提高的，采用具有一定动能的钢锤击混凝土表面时，其回弹值与混凝土表面硬度也有相关关系。

图6-1所示为回弹法的原理示意图。

当重锤被拉到冲击前的起始状态时，若重锤的质量等于1，则这时重锤所具有的势能e 为：221l E e s = （6-1） 式中：s E ——拉力弹簧的刚度系数；l ——拉力弹簧起始拉伸长度。

混凝土受冲击后产生瞬时弹性变形，其恢复力使重锤回弹，重锤被弹回到x 位的势能x e 为：221x E e s x =（6-2） 式中：x ——重锤反弹位置或重锤回弹时弹簧的拉伸长度。

重锤在弹击过程中所消耗的能量e ∆为： x e e e -=∆ （6-3）将式（6-1）、式（6-2）代入式（6-3）得：⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛-=-=∆222122l x e x E l E e s s 令 lx R = 在回弹仪中，l 为定值，故R 与x 成正比，称为回弹值。

将R 代入式（6-4）得：ee e e R x =∆-=1 （6-6） 从式（6-6）可知，回弹值R 是重锤冲击混凝土表面后剩余的势能与原有势能之比的平方根。

简言之，回弹值是重锤冲击过程中能量损失的反映。

能量损失愈小，说明混凝土表面硬度愈大，其相应的回弹值也就愈高。

由于混凝土表面硬度与其抗压强度有一致性的变化关系，因此，回弹值R 的大小反映了混凝土抗压强度的大小。

二、回弹仪1.回弹仪的类型、构造及工作原理回弹仪分类如表6-1所示，其中，以N 型应用最为广泛，这种中型回弹仪是一种指针直读的直射锤击式仪器，其构造如图6-2所示。

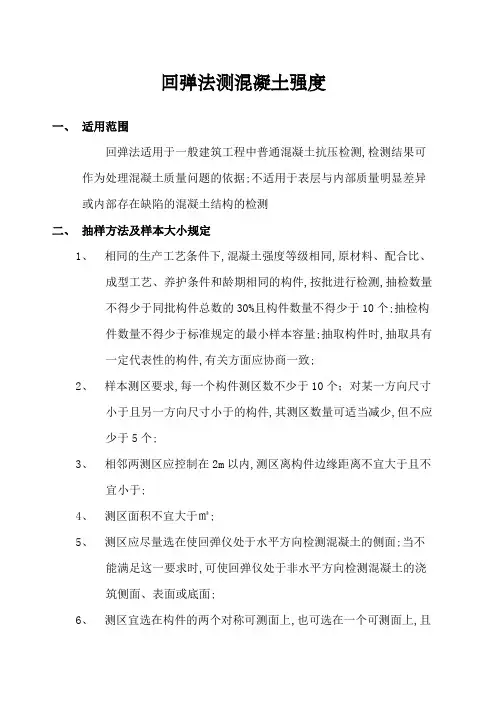

回弹法测混凝土强度一、适用范围回弹法适用于一般建筑工程中普通混凝土抗压检测,检测结果可作为处理混凝土质量问题的依据;不适用于表层与内部质量明显差异或内部存在缺陷的混凝土结构的检测二、抽样方法及样本大小规定1、相同的生产工艺条件下,混凝土强度等级相同,原材料、配合比、成型工艺、养护条件和龄期相同的构件,按批进行检测,抽检数量不得少于同批构件总数的30%且构件数量不得少于10个;抽检构件数量不得少于标准规定的最小样本容量;抽取构件时,抽取具有一定代表性的构件,有关方面应协商一致;2、样本测区要求,每一个构件测区数不少于10个；对某一方向尺寸小于且另一方向尺寸小于的构件,其测区数量可适当减少,但不应少于5个;3、相邻两测区应控制在2m以内,测区离构件边缘距离不宜大于且不宜小于;4、测区面积不宜大于㎡;5、测区应尽量选在使回弹仪处于水平方向检测混凝土的侧面;当不能满足这一要求时,可使回弹仪处于非水平方向检测混凝土的浇筑侧面、表面或底面;6、测区宜选在构件的两个对称可测面上,也可选在一个可测面上,且应分布均匀;在构件的重要部位及薄弱部位,必须布置测区,并应避开预埋件；7、检测面应为混凝土表面,并应清洁、平整、不应有疏松层、浮浆、油垢及蜂窝、麻面,必要时可用砂轮清楚疏松层和杂物,且不应有残留的粉末或碎屑；8、对弹击时产生颤动的薄壁或小构件应进行固定;三、实验仪器检定1、回弹仪在工程检测前后进行率定试验,在洛氏硬度HRC为60±2的钢砧上,回弹仪的率定值为80±2;2、回弹仪使用时环境温度应在-4~+40℃之间;3、回弹仪累计弹击次数超过2000次是应常规保养,超过6000次时应送检;四、回弹检测1、测点布置,测点在测区范围内均匀分布,相邻两测点的净距一般不小于2cm,测点距构建边缘或外露钢筋和预埋件的距离一般不小于3cm测点不应在气孔或外露石子上,2、检测时回弹仪的轴线应始终垂直于混凝土检测面,缓慢施压,准确读数,快速复位;同一测点只允许弹击1次;3、每一测区应取16个回弹值,读书估读至1;4、回弹值测量完毕后应选择不少于构件的30%测区数在有代表性的位置测量碳化深度,取其平均值为该构件每测区的碳化深度值;当碳化深度值极差大于2mm时,应在每一测区测量碳化深度值;五、碳化深度测量1、用合适的工具在测区表面形成直径约15mm的孔洞,其深度大于混凝土的碳化深度;2、除净孔洞中的碎屑和粉末,不得用水冲洗;3、立即用浓度为1%的酚酞酒精溶液滴在孔洞内壁的边缘处;4、用深度测量工具测量碳化和未碳化的交界处到表面的垂直距离3次,读数精确到,取平均值为碳化深度值;六、回弹值计算1、从16个回弹值中剔除3个最大值和3个最小值,余下10个回弹值取品均值,精确到.若回弹仪非水平检测时,应按R=R mα+R aα修正;R mα为检测平均回弹值,R aα为修正值JGJ/T23-2011附录C2、水平方向检测混混凝土浇筑面或浇筑底面时应按下修正：R=R tm + R taR=R bm+ R baR tm 为表面测区平均回弹值 R bm为底面测区平均回弹值R tm 为表面测区平均修正值 R bm为底面测区平均修正值修正值JGJ/T23-2011附录D3、当回弹仪非水平且非侧面时应先角度修正,再浇筑面修正七、确定测强曲线及测强曲线换算1、非泵送混凝土测强曲线,测区强度按附录A换算；泵送混凝土测强曲线,测区强度按附录B换算；①适用条件：混凝土采用的材料符合国家现行有关标准；采用普通成型工艺；模板符合国家标准规定；蒸汽养护出池经自然养护7d以上,且混凝土表层为干燥状态；自然养护且龄期为14~1000d；抗压强度为10~60MPa;②测区混凝土强度换算表所依据的统一测强曲线,其强度误差值应符合平均相对误差不应大于±15%,相对标准差不应大于18%;③不适用统一测强曲线条件：混凝土非泵送粗骨料最大粒径大于60mm,泵送粗骨料最大粒径大于；特种成型工艺制作；检测部位曲率半径小于250mm；潮湿或浸水混凝土;2、地区和专用测强曲线①地区测强曲线平均相对误差不应大于±14%,相对标准差不应大于17%；②专用测强曲线平均相对误差不应大于±12%,相对标准差不应大于14%;八、混凝土强度计算1、构件的测区混凝土强度换算值,根据求得的平均回弹值及平均碳化深度值由附录A、B查表或计算得出；当有地区或专用测强曲线时,混凝土强度的换算值宜按地区强度曲线或专用测强曲线计算或查表得出;2、构件的测区混凝土强度平均值应根据各测区的混凝土强度换算值计算;3、当测区数为10个及以上时,还应计算强度标准差;4、构件的现龄期混凝土强度推定值A、当构件测区数小于10个时,构件的先龄期混凝土强度推定值等于构件中最小的测区混凝土强度换算值;B、当构件测区强度值中出现小于10MPa时,构件的先龄期混凝土强度推定值小于10MPa;C、当构件测区数不少于10个时,构件的先龄期混凝土强度推定值为构件测区混凝土换算的平均值减去倍标准差的;。

K1+478～K1+5888段左侧片石混凝土挡土墙第1部分 目录1、编制说明11.1编制依据：11.2主要现行施工规范、规程与标准：12、工程概况12.1工程简述：12.2参建单位概况：12.3混凝土强度分部概况：13、混凝土回弹检测部署23.1混凝土回弹检测总目标及进度计划：23.2混凝土回弹检测组织机构及岗位职责：23.3混凝土回弹检测的构件取样数量和具体部位确定：34.1技术准备：34.2现场准备：44.3劳动力配置计划：44.4主要器具和材料配置计划：54.5主要安全防护用品配置计划：55、混凝土回弹检测技术55.1回弹值测量：55.2碳化深度值测量：65.3混凝土回弹值的计算：65.4混凝土抗压强度推定值的计算：76、质量、环境和安全文明施工保证措施86.1质量保证措施：86.2环境保证措施：86.3安全文明施工保证措施：81、编制说明1.1编制依据：(1)中央公园1#地B区招标文件及施工合同；(2)中央公园1#地B区工程施工图纸；(3)施工范围内的现场条件及周围环境的实际情况；(4)现行国家有关施工规范、规程及技术标准；(5)我司相关类似工程施工经验。

1.2主要现行施工规范、规程与标准：(1)《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011(2)《混凝土结构工程施工质量验收规范》GB50204-2002(3)《建筑工程施工质量验收统一标准》GB50300-2001(4)《混凝土强度检验评定标准》GB50107-20102、工程概况2.1工程简述：本工程为中央公园1#地B区工程，位于本工程位于西安市北郊，太华北路延伸段与凤城八路交叉口西北角。

中央公园1#地B区标段1#-2#楼，地下一层，地上28层。

S8/S9#楼地上五层，地下车库地下一层，总建筑面积为93776m2。

2.2参建单位概况：建设单位：陕西天和实业有限责任公司勘察单位：西北综合勘察设计研究院设计单位：中国建筑西北设计研究院有限公司监理单位：任丘市建兴工程建设项目管理有限公司施工单位：西安普迈项目管理有限公司监督单位：西安市建筑质量监督站2.3混凝土强度分部概况：1#楼-2#楼混凝土强度分部概况S8/S9#楼混凝土强度分部概况地下车库混凝土强度分部概况3、混凝土回弹检测部署3.1混凝土回弹检测总目标及进度计划：(1)混凝土回弹检测的总目标：通过混凝土结构实体回弹检测，为处理混凝土质量问题提供依据。

混凝土回弹测试的方法混凝土回弹测试是一种常用的非破坏性测试方法，用于评估混凝土的强度。

该测试方法通过使用回弹仪器，将一个特定的弹性锤击打在混凝土表面上，然后测量回弹锤的弹跳高度，从而来估计混凝土的强度。

下面将详细介绍混凝土回弹测试的方法以及对混凝土强度的检测。

1.测试仪器和材料准备：-回弹仪器：回弹仪器由回弹锤和刻度盘组成。

回弹锤是一个带有弹性物质的金属锤头，固定在测量杆上。

刻度盘上标有从0到100的刻度，用于测量回弹锤的弹跳高度。

-目标表面：为了准确评估混凝土的强度，测试应在干燥和平整的混凝土表面上进行。

如果表面不平坦，应使用橡皮垫或橡皮垫修整。

2.测试程序：-测试前准备：在测试之前，必须清洁和修整测试表面。

然后，使用钢丝刷等工具清除表面灰尘和杂物。

-回弹仪器校准：确保回弹仪器是正确校准的，以获得准确的测量结果。

-测量点的选择：根据需要测量混凝土强度的区域，在表面上选择一系列均匀分布的测量点。

通常建议每个平方米选择四个到六个测量点。

-测试过程：将回弹仪器的锤头对准测试点，垂直于表面轻轻敲击。

在敲击后，读取回弹仪器上的刻度，并记录下来。

在每个测试点上进行三次测量，并计算平均值。

3.数据分析和结果解释：-回弹指数的计算：回弹指数是回弹仪器刻度的百分比值。

它是通过将刻度读数与特定标准样本的回弹指数进行比较得出的。

回弹指数可以根据国家或地区的标准来确定。

-强度估计：利用经验公式，将回弹指数与混凝土强度进行相关联。

不同的公式适用于不同的混凝土类型和混凝土龄期。

混凝土强度通常以标准抗压强度（MPa）表示。

-结果解释：根据测量的回弹指数和相应的强度估计，可以评估混凝土的强度水平。

一般来说，较高的回弹指数表示较低的混凝土强度，而较低的回弹指数表示较高的混凝土强度。

混凝土回弹测试是一种简单、快速和经济的非破坏性测试方法，可以在现场进行。

然而，它只能提供对混凝土的相对强度的估计，而不是准确的抗压强度值。

因此，在需要精确强度数据的情况下，应结合其他试验方法，如抗压试验等，以获得更准确的结果。

(完整)混凝土强度回弹检测方案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)混凝土强度回弹检测方案）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)混凝土强度回弹检测方案的全部内容。

1、编制依据：(1)《回弹法检测混凝土抗压强度技术规程》JGJ/T 23—2011(2)《回弹法检测混凝土抗压强度技术规程》DBJ13-71-2006(3)《回弹仪》GB/T 9138(4)《回弹仪》JJG 817(5)《混凝土结构工程施工质量验收规范》GB50204-2002(6)《建筑工程施工质量验收统一标准》GB50300-2001(7)《混凝土强度检验评定标准》GB50107-2010(8)《武警边防部队经济适用房工程》施工图纸(9)《武警边防部队经济适用房工程》监理规划2、工程概况2.1工程简述：本工程为武警边防部队经济适用房工程，位于北京市朝阳区路口南，西临青年路，北临黄杉木电中街，东临甘露园中街,南临二道沟。

总用地面积31796m2，建筑占地面积12457m2，总建筑面积为69331m2（其中地下建筑面积为46414.54m2）.结构形式为钢筋混凝土框架结构，本工程分为5个单体工程，其中1#、2＃、5＃楼为住宅楼，4#楼为公寓楼，6＃楼为社区服务楼，3#楼停建。

2.2参建单位概况:建设单位：武警边防部队后勤部勘察单位：北京城建勘察设计研究院设计单位:中建一局集团建设发展有限公司监理单位：北京华厦工程项目管理有限公司施工单位：北京城建远东建设集团公司质量安全监督单位：北京市朝阳区建筑工程质量安全监督站2.3混凝土强度分部概况：各楼主体结构砼分布情况3、混凝土回弹检测部署3。

回弹仪测定水泥混凝土强度试验方法1 目的与适用范围1.1 本方法适用于在现场对水泥混凝土路面及其他构筑物的普通混凝土抗压强度的快速评定，所试验的水泥混凝土厚度不得小于100mm，温度应不低于10℃。

1.2 回弹法试验可作为试块强度的参考，不得用于代替混凝土的强度评定，不适于作为仲裁试验或工程验收的最终依据。

2 仪具与材料技术要求本方法需要下列仪具和材料：⑴混凝土回弹仪：指针直读式的混凝土回弹仪，也可采用数字显示式或自记录式的回弹仪。

回弹仪应符合下列标准：①水平弹击时，在弹击锤脱钩的瞬间，回弹仪的标称动能应为2.207J。

②弹击锤与弹击杆碰撞的瞬间，弹击拉簧处于自由状态，此时弹击锤起点应位于刻度尺的零点处。

③在洛氏硬度为HRC60±2的钢砧上，回弹仪的率定值应为80±2。

⑵酚酞酒精溶液：浓度1%。

⑶手提式砂轮。

⑷钢砧：洛氏硬度HRC60±2。

⑸其他：卷尺、游标卡尺、凿子、锤、吸耳球等。

3回弹仪检定与保养3.1回弹仪有下列情况之一时，应送检定单位校验。

检验合格的回弹仪应具有检定合格证，其有效期为半年。

⑴累计弹击次数超过6000次；⑵弹击拉簧座、弹击杆、缓冲压簧、中心导杆、导向法兰、弹击锤、指针轴、指针片、指针块、挂钩及凋零螺丝等主要零件之一经更换后；⑶弹击拉簧前段不在拉簧座原孔位或调零螺丝松动；⑷遭受严重撞击或其他损害。

3.2 回弹仪有下列情况之一时，应在钢砧上进行率定试验：⑴进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次；⑵测定过程中对回弹值有怀疑时。

如率定试验结果不在规定的80±2范围内，应对回弹仪进行常规保养后再行率定；如再次率定仍不合格，应送检定单位检验。

3.3 回弹仪率定步骤回弹仪率定试验，宜在室温为20℃±5℃的条件下进行。

率定时，钢砧应稳固地平放在刚度大的混凝土地坪上，回弹仪向下弹击时，弹击杆应分4次旋转，每次旋转约90°，弹击3~5次，取其中最后连续3次且读数稳定的回弹值进行平均作为率定值。

回弹法检测混凝土强度技术作业指导书回弹法是采用回弹仪进行混凝土强度测定，属于表面硬度法的一种。

其原理是回弹仪中运动的重锤以一定冲击动能撞机顶在混凝土表面的冲击杆后，测出重锤被反弹回来的距离，以回弹值作为与强度相关的指标，从而推定混凝土强度的一种方法。

混凝土表面硬度值随强度的增大而提高，而回弹值与混凝土表面硬度也有相关关系。

所以，混凝土强度与回弹值存在相关关系。

回弹法操作简便、经济快速，在国内外得到广泛应用。

回弹法适用于在现场对水泥混凝土路面及其它构筑物的普通混凝土抗压强度的快速评定，所试验的水泥混凝土厚度不得小于100mm，温度应不低于10摄氏度。

回弹法试验可作为试块强度的参考，不得用于代替混凝土的强度评定，不适于作为仲裁试验或工程验收的最终依据。

一、试验方法1．当了解被检测的混凝土构件情况后，需要在构件上选择及布置测区。

如取一个构件混凝土作为评定混凝土强度的最小单元，至少取10个测区。

但对长度小于3m，宽度小于0.6m的构件，其测区数量可适当减少，但不应少于5个。

测区的大小以能容纳16个回弹测点为宜，一般选取测区尺寸为200mm*200mm。

2．测区表面应清洁、平整、干燥，不应有接缝、饰面层、粉刷层、浮浆、油垢、蜂窝麻面等。

必要时可采用砂轮清除表面杂物和不平整处。

3．测区宜均匀布置在构件或结构的检测面上，相邻测区间距不宜过大，当混凝土浇筑质量比较均匀时可酌情增大间距，但不宜大于2m。

4．测试时回弹仪应始终与测试面相垂直，并避开气孔和外露石子上。

每一测区回弹仪各弹击16点。

同一测点只允许弹击一次，测点宜在测试面范围内均匀分布，相邻两测区的净距一般不小于200mm，测点距构件边缘或外露钢筋、钢板的间距不得小于20mm。

5．每弹击一次，回弹仪自动记录数据。

根据设定的弹击次数，回弹仪自动停止，并转向下一测区试验。

6．回弹完后即测量构件的碳化深度，用用冲击钻在测区表面钻取直径为15mm、深度为10mm的孔洞。
