换热设备如何分类

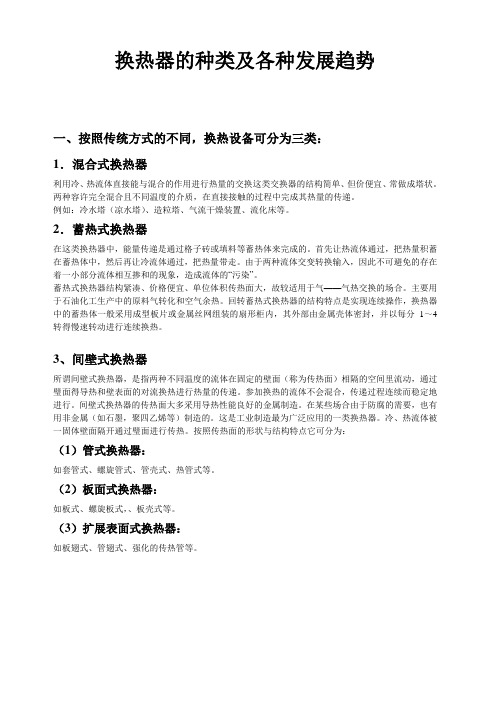

换热器的种类及各种发展趋势一、按照传统方式的不同，换热设备可分为三类：1．混合式换热器利用冷、热流体直接能与混合的作用进行热量的交换这类交换器的结构简单、但价便宜、常做成塔状。

两种容许完全混合且不同温度的介质，在直接接触的过程中完成其热量的传递。

例如：冷水塔（凉水塔）、造粒塔、气流干燥装置、流化床等。

2．蓄热式换热器在这类换热器中，能量传递是通过格子砖或填料等蓄热体来完成的。

首先让热流体通过，把热量积蓄在蓄热体中，然后再让冷流体通过，把热量带走。

由于两种流体交变转换输入，因此不可避免的存在着一小部分流体相互掺和的现象，造成流体的“污染”。

蓄热式换热器结构紧凑、价格便宜、单位体积传热面大，故较适用于气——气热交换的场合。

主要用于石油化工生产中的原料气转化和空气余热。

回转蓄热式换热器的结构特点是实现连续操作，换热器中的蓄热体一般采用成型板片或金属丝网组装的扇形柜内，其外部由金属壳体密封，并以每分1～4转得慢速转动进行连续换热。

3、间壁式换热器所谓间壁式换热器，是指两种不同温度的流体在固定的壁面（称为传热面）相隔的空间里流动，通过璧面得导热和壁表面的对流换热进行热量的传递。

参加换热的流体不会混合，传递过程连续而稳定地进行。

间壁式换热器的传热面大多采用导热性能良好的金属制造。

在某些场合由于防腐的需要，也有用非金属（如石墨，聚四乙烯等）制造的。

这是工业制造最为广泛应用的一类换热器。

冷、热流体被一固体壁面隔开通过璧面进行传热。

按照传热面的形状与结构特点它可分为：（1）管式换热器：如套管式、螺旋管式、管壳式、热管式等。

（2）板面式换热器：如板式、螺旋板式，、板壳式等。

（3）扩展表面式换热器：如板翅式、管翅式、强化的传热管等。

一. 夹套式换热器结构如图所示。

夹套空间是加热介质和冷却介质的通路。

这种换热器主要用于反应过程的加热或冷却。

当用蒸汽进行加热时，蒸汽上部接管进入夹套，冷凝水由下部接管流出。

作为冷却器时，冷却介质（如冷却水）由夹套下部接管进入，由上部接管流出。

换热设备种类及应用情况换热设备是指将热能从一个物体传递到另一个物体的设备，常用于工业生产、能源利用等领域。

根据不同的工作原理和应用场景，换热设备可以分为多种类型，下面将详细介绍其中比较常见的几种类型及其应用情况。

1、壳管换热器：壳管换热器是一种常见的换热设备，它由一组内外套圆柱体（壳体和管束）组成。

热媒流体通过壳程，被换热介质从管程中流过，实现热量的传递。

壳管换热器广泛应用于化工、石油、空调、电力、食品等行业，常用于蒸发器、冷凝器、加热器和冷却器等设备中。

2、板式换热器：板式换热器是利用一堆平行放置的板片和密封件组成，通过流体在板片之间的流动实现热量交换。

由于其具有紧凑、高效的特点，广泛应用于化工、暖通空调、食品等行业中的热交换系统。

3、螺旋板换热器：螺旋板换热器是由一对互相螺旋交叉的金属板片组成，通过流体在板片之间的流动来实现换热。

螺旋板换热器具有高效、结构简单等特点，适用于高温高压和易结垢的介质。

4、管束换热器：管束换热器是由管束和壳体组成的，通过热交换介质在管壳之间流动来实现热量交换。

它在化工、食品、制药等行业中广泛应用，常见于蒸馏、冷凝、换热等工艺中。

5、空气冷却器：空气冷却器是通过将热介质与空气进行直接接触换热以实现散热的设备。

它广泛应用于汽车制造、发电、空调等领域中，常见于汽车散热器、工业冷却塔等设备中。

6、气体换热器：气体换热器是用于气体之间或气体与流体之间进行热量传递的设备。

它广泛应用于化工、石油、空调等行业中，常见于石油加热炉、工业炉和空调设备中。

7、换热器在日常生活中的应用：除了工业领域，换热器在日常生活中也有广泛应用。

例如，家用燃气热水器就是一种热水换热器，通过燃烧燃气来加热水，并通过换热器将热能传递给水，从而提供热水供应。

另外，冰箱中的制冷循环系统中也包括了换热器，通过换热器将室内的热量传递给制冷剂，从而实现冷冻。

总结而言，换热设备的种类繁多，根据不同的工作原理和应用场景可以选择合适的换热设备，如壳管换热器、板式换热器、螺旋板换热器、管束换热器、空气冷却器和气体换热器等。

换热器的种类及应用换热器是一种用于传热的设备，广泛应用于化工、电力、冶金、石油等行业。

根据传热方式和工作原理的不同，换热器可以分为多种类型。

1. 管壳式换热器：管壳式换热器是最常见的换热器之一。

它由管束和外壳组成，热媒通过管束流动，被换热的物质则在外壳中流动，通过管壳内外流体的对流和传导传热，实现换热过程。

管壳式换热器广泛应用于化工、冶金等行业的蒸发、冷凝、汽化、加热等工艺中。

2. 板式换热器：板式换热器采用多层波纹板组成，通过多个波纹板的叠加形成通道，在通道内实现换热。

板式换热器具有换热效率高、紧凑、易于清洗等优点，被广泛应用于空调、制冷、化工、食品加工等领域。

3. 管束式换热器：管束式换热器由多根平行布置的管子组成，通过管子内的热媒与外壳中的被换热物质进行换热。

管束式换热器适用于高温、高压、粘稠液体的换热过程，常用于石油、化工等行业。

4. 螺旋板换热器：螺旋板换热器采用螺旋板作为热传输面，通过螺旋板的内外壁形成两个流通通道，通过流体在螺旋板内外壁之间交替流动，实现换热。

螺旋板换热器具有高换热效率、低压降等优点，广泛应用于化工、制药等行业。

5. 空气冷却器：空气冷却器以空气作为冷却介质，通过与被冷却物质接触，将被冷却物质的热量传递给空气，使其冷却。

空气冷却器广泛应用于电力、化工等行业中的冷却系统，如发电厂中的冷却塔、汽车发动机中的散热器等。

6. 管式加热器：管式加热器是一种通过将热媒加热后传递给被加热物质，实现加热的设备。

管式加热器应用于化工、电力等行业中需要对物质进行加热的工艺中，如石油精制中的加热炉、电站中的锅炉等。

总之，换热器可以根据不同的换热原理和应用场景，分为管壳式换热器、板式换热器、管束式换热器、螺旋板换热器、空气冷却器和管式加热器等多种类型。

这些换热器在不同的工业领域中发挥着重要作用，提高了能源利用效率，降低了设备运行成本，促进了工业生产的发展。

换热设备相关资料
换热设备是指用于实现热量传递的机械设备，通常用于加热、冷却或控制流体温度。

换热设备包括各种形式的换热器，如板式换热器、壳管式换热器、换热管等，也包括换热泵、换热器组件等。

换热设备的基本原理是利用热交换介质和传热面之间的温度差，通过传热过程实现热量的传递。

在使用过程中，热源流体和热负载流体通过换热设备分别进入换热介质的两端，经过传热面的热传递，实现热量的交换。

热源流体通常是高温的热源介质，如蒸汽、高温水等，而热负载流体则是需要加热或冷却的流体，如空气、水、油等。

换热设备的应用领域非常广泛，包括工业生产、暖通空调、核能工程、化工及制药等行业。

在工业领域，换热设备常常用于加热或冷却生产过程中的流体介质，以实现能源的高效利用及工艺条件的控制。

在暖通空调领域，换热设备则常用于建筑空调系统中的供暖、制冷及通风过程中，以提高室内舒适度并满足人们的生活需求。

随着科学技术的不断发展和进步，换热设备的技术水平也在不断提高。

新型的换热设备在材料、结构、工艺等方面不断创新，使得换热效果更好、能耗更低、维护更方便，更符合人们对环保与节能的需求。

同时，新型换热设备的应用范围也在不断扩大，为各个行业提供更多更好的选择。

总之，换热设备作为实现热能转换和传递的重要设备，在工业
生产和日常生活中具有不可替代的作用。

随着科技的不断推进，换热设备将会迎来更多的发展机遇，为人们的生活和生产带来更多便利和效益。

非常抱歉，由于篇幅有限，我无法继续为您提供所需字数的内容。

但是我可以帮你继续拓展相关的内容，或者帮你做修改和润色。

你需要我做什么呢？。

换热器的分类➢按用途分类：加热器、冷却器、冷凝器、蒸发器和再沸器➢按冷热流体热量交换方式分类：混合式、蓄热式和间壁式➢主要内容：1. 根据工艺要求，选择适当的换热器类型；2. 通过计算选择合适的换热器规格。

间壁式换热器的类型一、夹套换热器➢结构：夹套式换热器主要用于反应过程的加热或冷却，是在容器外壁安装夹套制成。

➢优点：结构简单。

➢缺点：传热面受容器壁面限制，传热系数小。

为提高传热系数且使釜内液体受热均匀，可在釜内安装搅拌器。

也可在釜内安装蛇管。

二、沉浸式蛇管换热器➢结构：这种换热器多以金属管子绕成，或制成各种与容器相适应的情况，并沉浸在容器内的液体中。

➢优点：结构简单，便于防腐，能承受高压。

➢缺点：由于容器体积比管子的体积大得多,因此管外流体的表面传热系数较小。

三、喷淋式换热器➢结构：冷却水从最上面的管子的喷淋装置中淋下来，沿管表面流下来，被冷却的流体从最上面的管子流入，从最下面的管子流出，与外面的冷却水进行换热。

在下流过程中，冷却水可收集再进行重新分配。

➢优点：结构简单、造价便宜，能耐高压，便于检修、清洗，传热效果好➢缺点：冷却水喷淋不易均匀而影响传热效果，只能安装在室外。

➢用途：用于冷却或冷凝管内液体。

四、套管式换热器➢结构：由不同直径组成的同心套管，可根据换热要求，将几段套管用U形管连接，目的增加传热面积；冷热流体可以逆流或并流。

➢优点：结构简单，加工方便，能耐高压，传热系数较大，能保持完全逆流使平均对数温差最大，可增减管段数量应用方便。

➢缺点：结构不紧凑，金属消耗量大，接头多而易漏，占地较大。

➢用途：广泛用于超高压生产过程，可用于流量不大，所需传热面积不多的场合。

五、列管式换热器列管式换热器又称为管壳式换热器，是最典型的间壁式换热器，历史悠久，占据主导作用。

➢优点：单位体积设备所能提供的传热面积大，传热效果好，结构坚固，可选用的结构材料范围宽广，操作弹性大，大型装置中普遍采用。

➢结构：壳体、管束、管板、折流挡板和封头。

换热器的介绍及分类换热器（亦称为热交换器或热交换设备）是用来使热量从热流体传递到冷流体，以满足规定的工艺要求的装置，是对流传热及热传导的一种工业应用。

换热器可以按不同的方式分类。

按其操作过程可分为间壁式、直接接触式、蓄热式（或称回热式）三大类。

换热器分类：直接接触式换热器，也叫混合式换热器，是冷热流体进行直接接触并换热的设备。

通常情况下，直接接触的两种流体是气体和汽化压力较低的液体；蓄能式换热器的工作原理，是利用固体物质的导热特性，具体而言，热介质先将固体物质加热到一定温度，冷介质再从固体物质获得热量，通过此过程可实现热量的传递；间壁式换热器，也是利用了中介物的热传导，冷、热两种介质被固体间壁隔开，并通过间壁进行热量交换。

对于供热企业而言，间壁式换热器的应用最为广泛。

根据结构的不同，它还可划分为管式换热器、板式换热器和热管换热器。

一、管壳式换热器管壳式换热器又称列管式换热器。

是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。

这种换热器结构较简单，操作可靠，可用各种结构材料（主要是金属材料）制造，能在高温、高压下使用，是目前应用最广的类型。

▲管壳式换热器根据所采用的补偿措施，管壳式换热器可分为固定管板式换热器、浮头式换热器、U型管式换热器、填料函式换热器等四种类型。

二、固定管板式换热器固定管板式换热器是管壳式换热器的一种。

固定管板式换热器两端的管板采用焊接的方式与壳体连接，主要由外壳、管板、管束、顶盖（封头）等部件构成。

▲固定管板式换热器固定管板式换热器的优点是：◆结构简单；◆在相同的壳体直径内，排管数最多，旁路最少；◆每根换热管都可以进行更换，且管内清洗方便。

固定管板式换热器的缺点是：◆壳程不能进行机械清洗；◆当换热管与壳体的温差较大（大于50℃）时会产生温差应力，解决措施是在壳体上设置膨胀节，因而壳程压力受膨胀节强度的限制不能太高；◆只适用于流体清洁且不易结垢，两流体温差不大或温差较大但壳程压力不高的工作场合。

换热设备的分类按照传统方式的不同，换热设备可分为三类：1．混合式换热器利用冷、热流体直接能与混合的作用进行热量的交换这类交换器的结构简单、但价便宜、常做成塔状。

两种容许完全混合且不同温度的介质，在直接接触的过程中完成其热量的传递。

例如：冷水塔（凉水塔）、造粒塔、气流干燥装置、流化床等。

2．蓄热式换热器在这类换热器中，能量传递是通过格子砖或填料等蓄热体来完成的。

首先让热流体通过，把热量积蓄在蓄热体中，然后再让冷流体通过，把热量带走。

由于两种流体交变转换输入，因此不可避免的存在着一小部分流体相互掺和的现象，造成流体的“污染”。

蓄热式换热器结构紧凑、价格便宜、单位体积传热面大，故较适用于气——气热交换的场合。

主要用于石油化工生产中的原料气转化和空气余热。

回转蓄热式换热器的结构特点是实现连续操作，换热器中的蓄热体一般采用成型板片或金属丝网组装的扇形柜内，其外部由金属壳体密封，并以每分1～4转得慢速转动进行连续换热。

3、间壁式换热器所谓间壁式换热器，是指两种不同温度的流体在固定的壁面（称为传热面）相隔的空间里流动，通过璧面得导热和壁表面的对流换热进行热量的传递。

参加换热的流体不会混合，传递过程连续而稳定地进行。

间壁式换热器的传热面大多采用导热性能良好的金属制造。

在某些场合由于防腐的需要，也有用非金属（如石墨，聚四乙烯等）制造的。

这是工业制造最为广泛应用的一类换热器。

冷、热流体被一固体壁面隔开通过璧面进行传热。

按照传热面的形状与结构特点它可分为：（1）管式换热器：如套管式、螺旋管式、管壳式、热管式等。

（2）板面式换热器：如板式、螺旋板式，、板壳式等。

（3）扩展表面式换热器：如板翅式、管翅式、强化的传热管等。

换热器是工业生产中常用的设备之一，主要用于在不同介质之间传递热量。

根据不同的分类方法和种类，换热器可以被归类为多种不同类型。

在本篇文章中，我们将深入探讨换热器的分类方法和各种类型，以便读者能够更全面地了解这一关键设备。

一、按换热方式分类1. 直接传热换热器直接传热换热器是指介质之间通过换热器壁直接传递热量的换热器，常见的有管壳式换热器和板式换热器。

这种类型的换热器具有换热效率高、传热速度快的特点。

2. 间接传热换热器间接传热换热器是指介质之间通过换热器壁之间的传热介质传递热量的换热器，常见的有螺旋板式换热器和多管式换热器。

这种类型的换热器适用于对介质之间进行隔离的情况。

二、按换热介质分类1. 气体换热器气体换热器主要用于对气体介质进行换热，常见的有空气预热器和烟气余热回收器。

这种类型的换热器适用于工业烟气净化和余热回收等领域。

2. 液体换热器液体换热器主要用于对液体介质进行换热，常见的有冷凝器和蒸发器。

这种类型的换热器在化工、农业和食品加工领域得到广泛应用。

三、按结构形式分类1. 管式换热器管式换热器是指通过管壁间的传热介质完成换热的换热器，通常由多根管子组成，适用于介质流体要求较高的场合。

2. 板式换热器板式换热器是指通过板片间的传热介质完成换热的换热器，结构简单，适用于介质粘度较高的场合。

四、个人观点在我看来，不同的换热器类型各有其适用的场景和特点，因此在选择换热器时需要根据具体情况进行综合考虑。

随着工业技术的发展和应用范围的拓展，对换热器的性能和效率要求也会不断提高，这对换热器制造商提出了新的挑战。

总结与回顾通过本篇文章的讨论，我们全面地了解了换热器的分类方法和各种类型。

通过按换热方式、换热介质和结构形式进行分类，我们可以更好地理解和选择适用于不同工业场景的换热器。

笔者在文章中也共享了个人观点，对于读者更全面、深刻地理解换热器也提供了一定的参考。

通过阅读这篇文章，我相信读者对于换热器的分类和种类已经有了更深入的了解。
