三菱FX2N PLC串行通讯指令（FNC 80 RS）串行通讯指令（FNC 80 RS）1、指令格式： [RS D0 K8 D10 K8]发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※ RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
※传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）※在只接收的系统中，可将发送数设定为K0。
※在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：※根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8）=（0，0）。
※ bit13～15是计算机通讯时的设定项目，使用RS指令时必须设定为0。
※ RS485未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP时，（bit11，bit10 ）=（1，1）。
※若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89（H表示16进制）（0000 1100 1000 1001B）M8002│──||────────── [ MOV H0C89 D8120 ]5、相关标志位：一.基本指令介绍※ M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※ M8123：数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。
三菱FX2N PLC串行通讯指令（FNC 80 RS）令狐采学串行通讯指令（FNC 80 RS）1、指令格式：[RS D0 K8 D10 K8]发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※ RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
※传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）※在只接收的系统中，可将发送数设定为K0。
※在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：※根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8）=（0，0）。
※ bit13～15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
※ RS485未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP时，（bit11，bit10 ）=（1，1）。
※若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89（H表示16进制）（0000 1100 1000 1001B）M8002│──||────────── [ MOV H0C89 D8120 ]5、相关标志位：一.基本指令介绍※ M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※ M8123：数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。

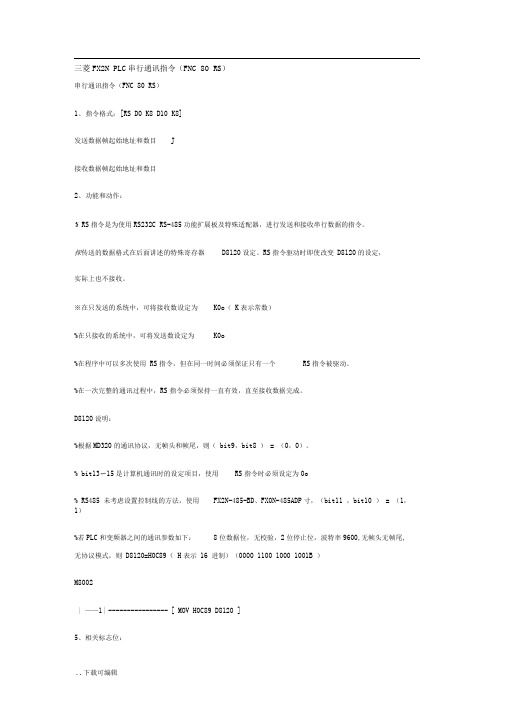

三菱FX2N PLC串行通讯指令（FNC 80 RS）串行通讯指令（FNC 80 RS）1、指令格式：[RS D0 K8 D10 K8]发送数据帧起始地址和数目J接收数据帧起始地址和数目2、功能和动作：% RS指令是为使用RS232C RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
探传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0o（K表示常数）%在只接收的系统中，可将发送数设定为K0o%在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
%在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：%根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8 ）= （0，0）。
% bit13〜15是计算机通讯时的设定项目，使用RS指令时必须设定为0o% RS485 未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP寸，（bit11 ，bit10 ）= （1，1）%若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600,无帧头无帧尾, 无协议模式，则D8120=H0C89（ H表示16 进制）（0000 1100 1000 1001B ）M8002| ——1| ---------------- [ MOV H0C89 D8120 ]5、相关标志位：一.基本指令介绍% M8122 :数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122将使得从DO开始的连续8个数据被发送当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
探M8123 :数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123复位M8123后，则PLC再次进入接收等待状态。
三菱FX2N PLC串行通讯指令（FNC 80 RS）串行通讯指令（FNC 80 RS）1、指令格式：[RS D0 K8 D10 K8]发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
※传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）※在只接收的系统中，可将发送数设定为K0。
※在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：※根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8）=（0，0）。
※bit13～15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
※RS485未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP时，（bit11，bit10 ）=（1，1）。
※若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89（H表示16进制）（0000 1100 1000 1001B）M8002│──||────────── [ MOV H0C89 D8120 ]5、相关标志位：一.基本指令介绍※M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※M8123：数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。
三菱FX2N PLC 串行通讯指令（FNC 80 RS ）串行通讯指令（FNC 80 RS ）1、指令格式：[RS D0 K8 D10 K8]发送数据帧起始地址和数目J接收数据帧起始地址和数目2、功能和动作：% RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
探传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0o （K表示常数）%在只接收的系统中，可将发送数设定为K0o%在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
%在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：%根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8 ）= （0，0）。
% bit13〜15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
% RS485 未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP 时，（bit11，bit10 ）= （1，1 ）o%若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89 （H 表示16 进制）（0000 1100 1000 1001B ）M8002| ——|| ------------------------------- [ MOV H0C89 D8120 ]5、相关标志位：一.基本指令介绍探M8122 :数据发送请求标志当PLC 处于接收完成状态或接收等待状态时，用脉冲触发M8122 ,将使得从DO 开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当 RS 指令的驱动输入 X0变为ON 状态时，PLC 就进入接收等 待状态。
探M8123 :数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区， 然后手工复位M8123。
三菱FX2N PLC串行通讯指令（FNC 80 RS）串行通讯指令（FNC 80 RS）1、指令格式：[RS D0 K8 D10 K8]发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
※传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）※在只接收的系统中，可将发送数设定为K0。
※在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：※根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8）=（0，0）。
※bit13～15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
※RS485未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP时，（bit11，bit10 ）=（1，1）。
※若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89（H表示16进制）（0000 1100 1000 1001B）M8002│──||────────── [ MOV H0C89 D8120 ]5、相关标志位：一.基本指令介绍※M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※M8123：数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。
三菱FX2N PLC 串行通讯指令（FNC 80 RS ）串行通讯指令（FNC 80 RS ）1、指令格式：[RS D0 K8 D10 K8]发送数据帧起始地址和数目J接收数据帧起始地址和数目2、功能和动作：% RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
探传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0o （K表示常数）%在只接收的系统中，可将发送数设定为K0o%在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
%在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：%根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8 ）= （0，0）。
% bit13〜15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
% RS485 未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP 时，（bit11，bit10 ）= （1，1 ）o%若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89 （H 表示16 进制）（0000 1100 1000 1001B ）M8002| ——|| ----------------------------- [ MOV H0C89 D8120 ] 5、相关标志位:一.基本指令介绍探M8122 :数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122 ,将使得从DO开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
探M8123 :数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。
三菱FX2N PLC串行通讯指令（FNC 80 RS）串行通讯指令(FNC 80 RS)1、指令格式：［RS D0 K8 D10 K8］发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※RS指令是为使用RS232C、RS—485功能扩展板及特殊适配器，进行发送和接收串行数据的指令.※传送的数据格式在后面讲述的特殊寄存器D8120设定.RS指令驱动时即使改变D8120的设定,实际上也不接收.※在只发送的系统中，可将接收数设定为K0。
（K表示常数)※在只接收的系统中，可将发送数设定为K0.※在程序中可以多次使用RS指令,但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中,RS指令必须保持一直有效，直至接收数据完成。
D8120说明：※根据MD320的通讯协议，无帧头和帧尾，则（bit9,bit8）=（0，0)。
※bit13～15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0.※RS485未考虑设置控制线的方法，使用FX2N—485—BD、FX0N-485ADP时，（bit11，bit10 ）=（1，1）。
※若PLC和变频器之间的通讯参数如下:8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89(H表示16进制）（0000 1100 1000 1001B)M8002│──||────────── ［MOV H0C89 D8120 ］5、相关标志位：一.基本指令介绍※M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送.当发送完成后,M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※M8123：数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123.复位M8123后，则PLC再次进入接收等待状态.如果指定的接收长度为0，则M8123不动作，也不进入接收等待状态。
三菱FX2N PLC串行通讯指令(FNC 80 RS）串行通讯指令（FNC 80 RS)1、指令格式：［RS D0 K8 D10 K8]发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令.※传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）※在只接收的系统中，可将发送数设定为K0.※在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：※根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8）=(0，0)。
※bit13～15是计算机链接通讯时的设定项目,使用RS指令时必须设定为0。
※RS485未考虑设置控制线的方法，使用FX2N—485—BD、FX0N-485ADP时，（bit11，bit10 ）=（1，1）。
※若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式,则D8120=H0C89（H表示16进制）（0000 1100 1000 1001B）M8002│──|｜────────── ［MOV H0C89 D8120 ］5、相关标志位：一。
基本指令介绍※M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时,用脉冲触发M8122,将使得从D0开始的连续8个数据被发送.当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※M8123：数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123.复位M8123后，则PLC再次进入接收等待状态。
三菱FX2N PLC串行通讯指令（FNC 80 RS）串行通讯指令（FNC 80 RS）1、指令格式： [RS D0 K8 D10 K8]发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※ RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
※传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）※在只接收的系统中，可将发送数设定为K0。
※在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：※根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8）=（0，0）。
※ bit13～15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
※ RS485未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP时，（bit11，bit10 ）=（1，1）。
※若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89（H表示16进制）（0000 1100 1000 1001B）M8002│──||────────── [ MOV H0C89 D8120 ]5、相关标志位：一.基本指令介绍※ M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※ M8123：数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。
通过FX3U-485-BD实现PLC和计算机的RS485通信
在挑残机项目中，主站需要记录PLC（FX3U-128MT）的错误报警信息，故需要在PLC 和主站PC间进行通信，且PLC和主站PC间距离较长，考虑到RS232最远通信距离为15m 不能达到我们的要求，在本项目中使用RS485进行通信。
一．硬件：主站PC端使用MOXA的4通道PCI-RS485多串口卡，PLC为FX3U-128MT，由于本身不含485通信，故安装FX3U-485-BD。
引脚定义：
二．PLC中需要用到的指令和寄存器
1.指令：RS
功能：通过安装在基本单元上的RS-232C或RS-485串行通信口(仅通道1)进行无协议通信，从而执行数据的发送和接收的指令。
其格式为：[RS S* m D* n]
其中S* m D* n的含义分别为：
数据寄存器：
通信格式寄存器D8120的各位含义即设置方法：
设定D8120=0081H，即9600bps，8位数据位，1为停止位，无奇偶校验，无帧头帧尾，RS485通信，
特殊辅助继电器：
三．实验步骤：（1）硬件连接
i）安装FX3U-485-BD和MOXA多串口卡
ii）焊接通信电缆。
通信电缆为：
(2)编写PLC端实验程序
(3)在PC端打开串口调试助手，设置相同的传输协议，PC端发送数据，PLC端不能接收，PLC发送数据，PC端不能接收。
查找资料，并分析原因。
由于RS485的差分信号在MOXA 端使用+/-表示，而FX3U-485-BD端使用A/B表示，在两线制RS485通信中，一般使用A 表示Data+，B表示Data-，故怀疑是否MOXA多串口卡中的引脚定义表示错误（即括号中的AB错误）。
重新调换线序，按下表中接线：
PLC无法接收。
(4)查找资料，分析原因，在另外一本《三菱可编程控制器手册》中明确指出使用D8120的设置中，如果使用FX3U-485-BD或FX3U-232-BD,b11、b10必须设定为（1,1），故将D8120设定为C81H，修改PLC程序，PC和PLC都能够正常发送和接收。
