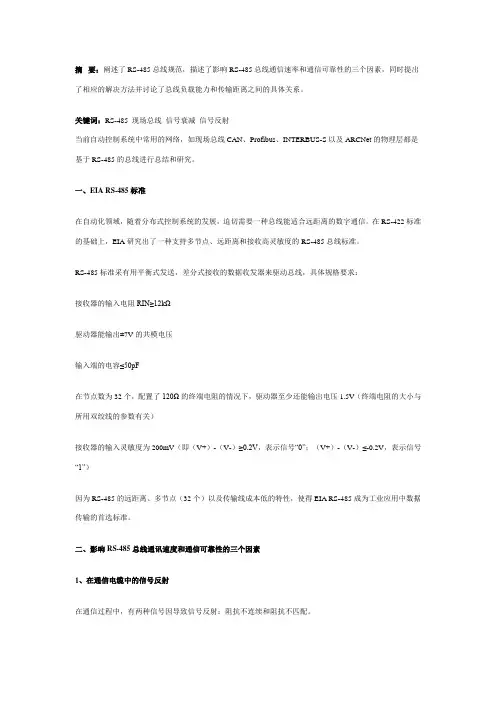

RS485总线标准是工业中(考勤，监控，数据采集系统)使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达32个节点的网络; 最大传输距离1200m，支持1200m时为100kb/s的高速度传输，抗干扰能力很强，布线仅有两根线很简单。

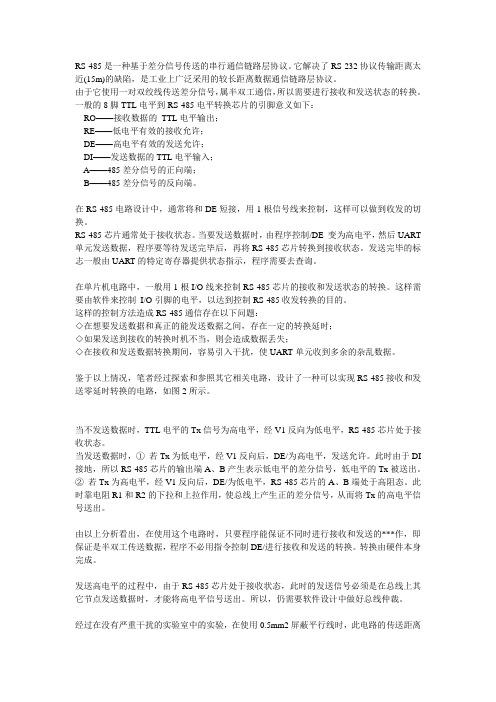

RS485通信网络接口是一种总线式的结构，上位机(以个人电脑为例)和下位机(以51系列单片机51hei为例)都挂在通信总线上，RS485物理层的通信协议由RS485标准和51单片机的多机通讯方式。由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。如都采用平衡传输方式、都需要在传输线上接终接电阻等。RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。

下面介绍以下rs485通讯接口定义的标准

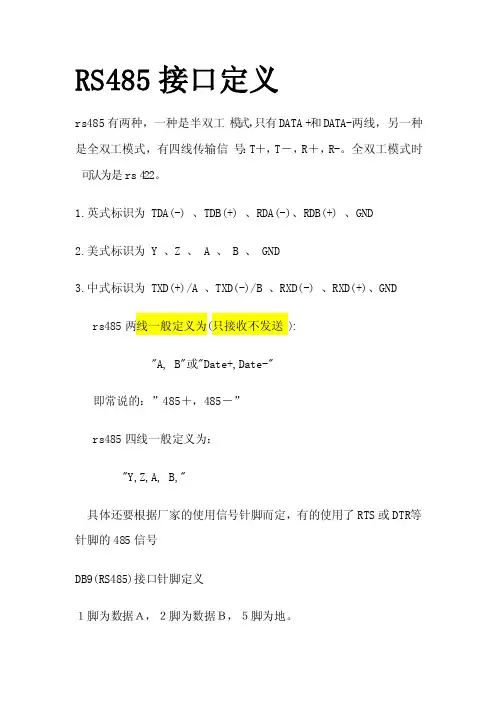

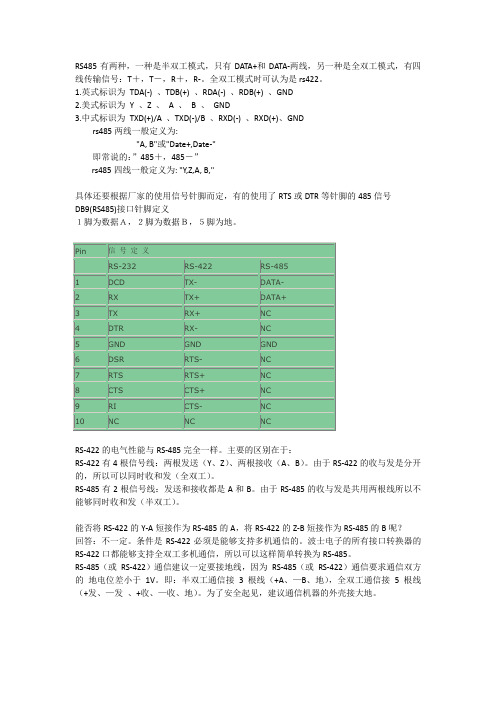

1.英式标识为TDA(-)、TDB(+)、RDA(-)、RDB(+)、GND

2.美式标识为Y、Z、A、B、GND

3.中式标识为TXD(+)/A、TXD(-)/B、RXD(-)、RXD(+)、GND

rs485两线一般定义为:

A,B或Date+,Date-

即常说的：’485+，485-’

rs485四线一般定义为：

Y,Z,A,B,

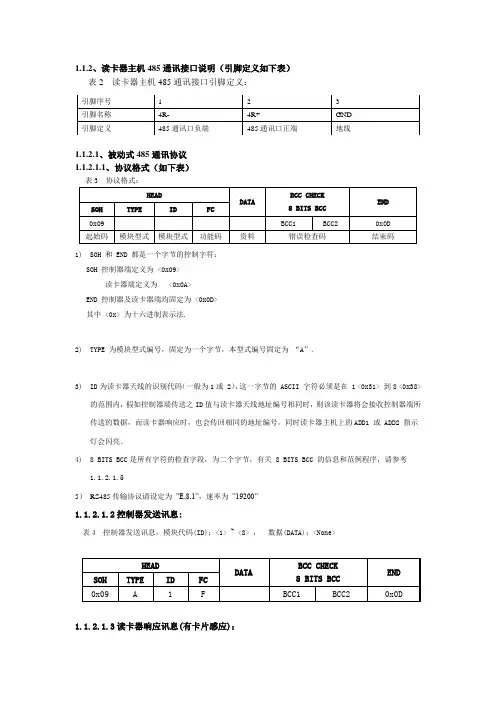

一般rs485协议的接头没有固定的标准，可能根据厂家的不同引脚顺序和管脚功能可能不尽相同，但是官方一般都会提供产品说明书，用户可以查阅相关rs485管脚图定义或者引脚图
