预应力锚钉专项施工方案

预应力锚索专项施工方案目录预应力锚索专项施工方案一、编制依据1、《建筑边坡工程技术规范》（GB-2002）2、《建筑建筑基坑支护技术规程》（JG120-2012）3、《岩土锚固手册》4、我公司人员素质，技术装备、财务能力等综合情形及可调用到本工程的各类资源。

5、本单位在其它工程项目施工的经验。

二、工程概况三、施工条件条件（1）锚固工程计划设想图、边坡岩土性质等资料齐全；（2）施工场地、临时便道已修建完成，施工用水、用电已到位；（3）已根据现场的情况、设计文件和工期要求，编制完成施工组织设想，已制订施工进度计划，质量保证体系、安全保证体系已建立；（4）分项工程开工报告已批复；（5）工地现场管理人员，专业技术人员，技术工人和普通工人。

已到位，配备合理；（6）施工所需机械设备、测量仪器、检测仪器已进场；（7）施工用资料已进场，而且资料有关性能指标均已达到设想word文档可自由复制编辑要求和符合国家标准或行业规范要求；（8）现场各种施工标记牌（工程概况、安全标示、操纵规程、资料标示等）已制作完成；（9）已对边坡进行中线、水平、横断面的复测，并已在边坡上按设想图纸确定预应力锚索的位置。

四、施工工序（1）锚索施工的内容包括施工准备、造孔、锚索（杆）制作与安装、注浆、锚索（杆）张拉锁定与封锚等五个环节；（2）预应力锚索（杆）施工基本工序：注：上图为使用自由段无套管的预应力筋时采用二次注浆的基本施工工序，若采用自由段带套管的预应力筋时，宜在锚固段长度和自由段长度内采取同步一次性全段注浆，并且，高压劈裂压浆仅限于设计要求提高地层锚固力或其它特殊要求采用。

（3）工序要求场地整理、搭设工作平台测量定位安装钻机成孔高压劈裂压浆锚固段压浆制安锚索（杆）清孔并风干钻浇注砼梁垫墩、安装锚具锚索（杆）张拉锁定检验自由段封孔压浆拆除施工平台封锚word文档可自由复制编辑1）设计锚固工程坡面开挖成形并经验收合格后，应尽快布置锚固工程施工作业，待锚固工程施工完毕并产生加固作用后，方可进行下级边坡开挖与防护。

预应力锚具施工方案为确保预应力锚具施工安全顺利，特制定以下施工方案：一、施工前准备1. 进行工地清理，确保施工场地干净整洁，清除地面杂物。

2. 制定详细的施工图纸和工艺流程，并进行技术交底。

施工前进行必要的试验和检查，检查所有机具及设备是否安全完好、检查材料是否符合技术要求。

3. 对施工过程中可能出现的安全隐患和环境污染进行评估，并采取相应措施进行防护，做好现场安全管理。

4. 建立质量管理体系，并组织专人进行质量管理。

二、施工流程1. 按照施工图纸和工艺要求，对钢筋进行预应力张拉，并进行锚固。

2. 整理预应力锚具、拉伸装置和周边区域，确保安全。

3. 进行钢筋加工。

拉伸钢筋之前，必须对拉伸钢筋的长度、直径、张拉力等进行测量，以确保符合设计要求。

4. 进行预埋套管的焊接。

5. 将两端预埋套管仔细对中并加固，然后在预埋套管内注入灌浆材料。

6. 进行预应力锚具的安装，并保证锚具的几何平面度符合要求。

7. 进行锚固、切割。

三、工作安全措施1. 施工现场必须做好安全防护措施，施工期间必须根据现场情况进行随时调整。

2. 在施工期间，要对使用机具和设备进行全面检查，确保安全无事故。

3. 对工人进行安全培训，强化安全管理，提高工人的安全意识和自我保护能力。

四、质量控制1. 施工人员必须按照设计要求进行操作，质量问题必须及时整改。

2. 将施工现场平整、清洁，对预应力锚具进行保护，以免影响正常使用。

3. 施工完成后，进行验收，严格按照验收标准进行检查，问题必须及时解决。

以上是预应力锚具施工方案，施工期间必须认真执行，确保施工安全和质量。

如遇问题及时与上级领导商议解决。

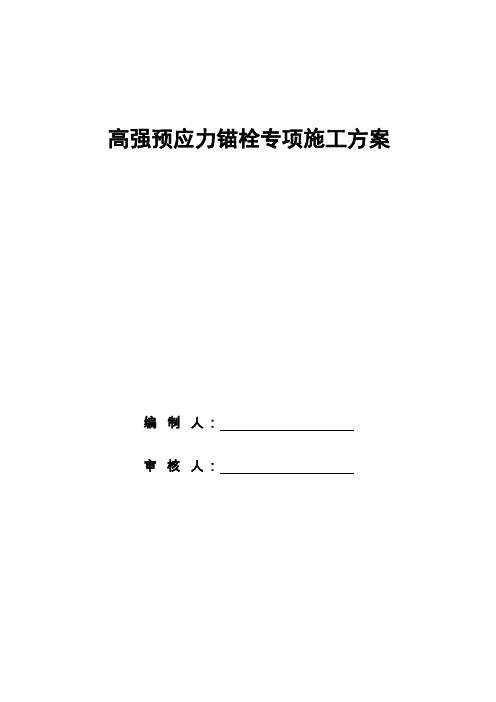

高强预应力锚栓专项施工方案编制人：审核人：一、工程概况该工程主体结构是钢结构体系，其柱脚配置了1008根高强预应力锚栓。

根据设计要求，锚栓从-2M标高向下埋置深度为3000mm，两端另增加锚固长度。

锚栓由锚杆，张拉端锁紧螺母、张拉端固定螺母、张拉端螺母垫片、张拉端锚板，PVC 套管，锚固端锚板、锚固端螺母垫片、锚固端固定螺母、锚固端锁紧螺母，灌浆管组成。

设计要求单根锚杆需施加905KN预应力。

具体平面及节点布置详见下图1.1 节点平面位置示意图：1.2节点示意图：3预应力锚栓安装示意图：1.4成孔PVC管安装示意图：张拉端：锚固端：63PVC成孔主管中间部位应间隔1000mm采用Φ8井字钢筋进行定位固定。

63PVC成孔主管的壁厚宜为3mm.二、编制依据2 .1 同济大学建筑设计研究院（集团）有限公司设计图纸2 .2 GB 50204—2002《混凝土结构工程施工及验收规范》2 .3 CECS180-2005《建筑工程预应力施工规程》2 .4 GB／T50205-2001《钢结构工程施工质量验收规范》2 .5 JGJ 85－2010《预应力筋用锚具、夹具和连接器应用技术规程》2 .6 YB/T111-1997《预应力混凝土用钢棒》2 .7 GB/T3077-1999《合金结构钢》2 .8 BS4486-1980《预应力混凝土用热轧好热轧后再加工高强度合金钢筋》2 .9 ASTMA722/A722M-98《预应力混凝土无涂层高强度钢筋》2.10 ISO6934-5-1991《预应力混凝土用钢》2.11 GB/T702-86《热轧园钢和方钢尺寸、外型、重量及允许偏差》2.12 JGJ-59-99《建筑安全检查标准》2.13 GB50300-2001《建筑工程施工质量验收统一标准》三、高强预应力柱脚锚栓施工流程锚杆选材→锚杆加工→锚杆检测→锚杆定位安装→锚杆校正固定验收→混凝土浇筑过程监测→锚杆施加预应力→锚杆套管内高压注浆→资料收集验收四、高强预应力柱脚锚栓施工要点4.1锚杆进场前的质量控制4.1.1锚杆据图采用直径为48mm的42CrMo高强合金钢，其性能满足下表要求：高强预应力锚杆的化学成分技术要求（％）高强预应力锚杆的机械性能技术要求*计算理论重量时钢的密度为7.85g/cm34.1.2锚杆其外型、尺寸、重量的允许偏差符合《热轧园钢和方钢尺寸、外型、重量及允许偏差》GB/T702-86的规定。

预应力锚索（杆）施工方案1 —般规定1.1 锚固工程计划设计图、边坡岩土性质等资料应齐全。

1.2 施工场地、临时便道应已修建硬化完成，且场地硬化应满足相关文件规定的要求；施工用水、用电应已到位。

1.3 根据现场的情况、设计文件和工期要求，编制完成施工组织设计，制订施工进度计划，并已建立质量保证体系和安全保证体系。

1.4 分项工程开工报告应已批复。

1.5工地现场管理人员、专业技术人员、技术工人和普通工人应到位，且配备合理。

1.6 施工所需机械设备、测量仪器、检测仪器应已进场。

1.7 施工用材料应已进场，并且材料有关性能指标均已达到设计要求，并符合国家标准或行业规范的要求。

1.8 现场各种施工标志牌（工程概况、安全标示、操作规程、材料标示等）应已制作安装完成。

1.9 已对边坡进行中线、水平、横断面的复测，并已在边坡上按设计图纸确定了预应力锚索（杆）的位置。

2 施工工序2.1锚索（杆）施工的内容包括施工准备、造孔、锚索（杆）制作与安装、混凝土结构钢筋制安、注浆、锚索（杆）张拉锁定、验收、封锚7个环节。

2.2预应力锚索（杆）施工工序如图8-1所示。

图1为使用自由段无套管的预应力筋时采用二次注浆的基本施工工序，若采用自由段带套管的预应力筋时，宜在锚固段长度和自由段长度内采取同步一次性全段注浆，并且，高压劈裂压浆仅限于设计要求提高地层锚固力或有其他特殊要求时采用。

3 施工要点3.1 施工准备(1)设计锚固工程坡面开挖成形，并经验收合格。

(2)施工作业开始之前，应进行预应力锚索（杆）的基本试验（附图1.24），并向监理工程师和设计代表提交试验报告，待试验报告批准并经设计锚固参数确认或调整后，方可进行预应力锚索（杆）工程施工作业。

锚索（杆）试验孔位置由监理和设计代表现场确定。

(3)在进行施工场地整理及搭设工作平台时，施工方需对已施工完成的坡面依据设计图纸进行测量，确定应力锚索（杆）的位置。

3.2 钻孔(1)锚孔测放：根据设计图，将锚孔位置准确测放在坡面上.(2)钻孔设备：根据锚固地层类型、锚孔孔径、深度及施工场地条件等选择钻孔设备。

预应力锚索专项工程施工组织设计方案一、工程概述本预应力锚索专项工程位于具体工程地点，旨在提高边坡或结构的稳定性。

工程规模较大，施工条件较为复杂，需要精心组织和科学管理，以确保工程质量和施工安全。

二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，进行图纸会审，编制施工方案。

2、做好技术交底工作，确保施工人员了解施工工艺和质量要求。

（二）材料准备1、预应力锚索采用高强度、低松弛的钢绞线，其质量应符合国家标准。

2、锚具、夹具应符合相关规范要求，并进行进场检验。

3、水泥、砂、石等原材料应进行质量检验，确保符合设计要求。

（三）设备准备1、钻孔设备：根据地质条件选择合适的钻孔机械，如潜孔钻、地质钻等。

2、张拉设备：选用精度高、性能稳定的张拉千斤顶和油泵。

3、注浆设备：包括搅拌机、注浆泵等。

（四）现场准备1、清理施工现场，平整场地，修筑施工便道。

2、布置水电线路，确保施工用电和用水的供应。

三、施工工艺流程（一）钻孔1、根据设计要求确定钻孔位置和角度。

2、采用合适的钻孔设备进行钻孔，控制钻孔深度和孔径。

3、钻孔过程中要做好记录，如地质情况、钻进速度等。

（二）锚索制作与安装1、将钢绞线按照设计要求进行下料和编束。

2、在锚索端部安装锚具和夹具。

3、将制作好的锚索缓慢放入钻孔内，确保锚索居中。

（三）注浆1、采用水泥浆进行注浆，水泥浆的配合比应符合设计要求。

2、注浆采用压力注浆法，确保浆液充满钻孔和周围岩体的空隙。

（四）张拉锁定1、待注浆体强度达到设计强度的 75%以上时，进行锚索张拉。

2、按照设计的张拉顺序和张拉力进行分级张拉，每级张拉后要持荷一定时间。

3、张拉完成后，及时进行锁定。

四、施工质量控制（一）钻孔质量控制1、钻孔的位置、角度和深度应符合设计要求，偏差不得超过规范允许值。

2、钻孔过程中要防止塌孔和卡钻现象的发生。

（二）锚索制作与安装质量控制1、钢绞线的质量和规格应符合设计要求，不得有锈蚀和损伤。

2、锚具和夹具的安装要牢固，位置要准确。

预应力锚索施工方案一.工艺流程挖土至锚索标高-50OmmT放线一成孔-安放锚索杆体一一次注浆一二次注浆一锚索张拉锁定。

二.质量标准锚索孔径允许偏差：±5mm;锚索孔距允许偏差：±10Omm;锚索成孔倾角允许偏差：±3%;三、质量控制1放线：由现场测量放线人员按设计要求放线，并经专人检查后做好施工记录。

2、锚索成孔：成孔过程中注意控制水平方向竖直方向垂直度、锚索倾角，成孔后对孔深、孔径、倾角进行检查验收，做好施工记录及隐蔽工程检查记录。

3、锚索孔口堵水：在锚索孔出水量较大的位置，锚索孔成孔后,为防止地下水经孔口外溢影响施工，待套管取出后，在孔中插入一根2米长导流管，孔外预留550~60Cm进行导流，同时采用速凝水泥对管四周进行封闭,等到4小时二次注浆完成后将导流管端部弯折并将孔口封闭。

4、杆体制作(1)杆体必须在平坦无泥的地面加工,每根绞线误差小于50mm;(2)锚固段每隔2.0米设隔离架一个，用火烧丝绑扎牢固；(3)自由段套入塑料管保护，两端应包裹严密，不得漏入水泥浆；(4)杆体加工检查合格完后，方可下放。

并码放整齐，标识清楚；(5)杆体搬运途中,需配置适当人力，防止沾污泥水；(6)杆体放入孔内后,外露张拉长度2.0m(以桩外皮为准)；5、锚索安置：钢绞线用铁丝均匀捆于骨架周围，二次注浆管固定于定位骨架中心。

将制作好的杆体及二次注浆管缓慢放入锚索孔内。

6、锚索一次注浆：水泥采用P.042.5普通硅酸盐水泥，水灰比0.50,清孔完后用BW-150高压泵进行一次注浆，将一次注浆管插至孔底,以慢速连续速度注浆,直至钻孔内的水及杂质被置换出孔口，孔口流出水泥浓浆为止。

待杆体置放后,随即将一次注浆管拔出。

7、二次高压注浆：一次注浆完成4.0~6.0h后，用速凝水泥将孔口封堵密实,进行二次高压注浆，注浆压力保持1.0~2.0MPa,一次和二次注浆水泥用量总和不得低于95kg∕m o8、锚索验收及张拉锁定本工程锚索验收根据规范规定验收数量不小于锚索总数的5%β预埋件、腰梁安装完毕和锚固体强度达14MPa时对锚索进行张拉、锁定。

预应力锚杆施工方案预应力锚杆施工方案一、工程概况本工程是针对一个桥梁的预应力锚杆施工方案。

该桥梁总长度为100米，共有6个孔洞，每个孔洞中设置2根预应力锚杆。

预应力锚杆的目的是增加桥梁的抗拉强度和稳定性，提高桥梁的承载能力。

二、施工材料1. 预应力钢束：采用符合国家标准的预应力钢束，材质为普通高强钢。

2. 预应力锚具：采用符合国家标准的预应力锚具，具有良好的承载能力和可靠的锚固效果。

3. 混凝土：采用符合国家标准的高强度混凝土。

三、施工工序1. 确定设计方案：根据桥梁的结构和荷载要求，确定预应力锚杆的位置、数量和尺寸。

设计方案应符合国家标准和规范要求。

2. 钻孔：根据设计要求，在桥墩上钻孔，孔径和孔深应符合设计要求。

3. 安装锚具：将预应力锚具插入孔洞，使其与孔壁紧密贴合，然后用螺栓将其固定在孔壁上。

4. 缆绳加工：将预应力钢束根据设计要求进行加工，包括切割和绞制。

5. 钢束穿孔：将加工好的预应力钢束穿过桥墩上的孔洞，使其两端伸出，并在锚具上进行固定。

6. 混凝土浇筑：在桥墩上进行混凝土浇筑，将锚杆、钢束和混凝土连接在一起。

7. 后期处理：在混凝土凝固后，对桥梁进行检查和修整，确保其完整性和稳定性。

四、施工注意事项1. 施工前应对桥梁的结构和荷载要求进行全面了解，严格按照设计要求进行施工。

2. 在施工前对施工场地进行仔细检查，确保场地平整，无障碍物和危险因素。

3. 在钻孔过程中，应采取防护措施，确保工人的安全。

4. 在安装锚具和穿孔过程中，应严格控制锚具和钢束的位置和角度，确保其与桥墩之间的连接牢固可靠。

5. 在混凝土浇筑过程中，应注意混凝土的搅拌和浇筑质量，确保满足强度和密实度要求。

6. 施工完成后，应进行桥梁的检查和测试，确保其满足设计要求和安全使用。

通过以上施工方案，可以确保预应力锚杆在桥梁上的安装和固定，提高桥梁的抗拉强度和稳定性，确保桥梁的安全使用。

同时，施工方案还考虑了工人的安全和工程的质量控制，对工程进展和成本控制起到了重要作用。

预应力锚索施工方案预应力锚索施工方案一、项目概述预应力锚索是一种用于加固混凝土结构的工法，通过施加预应力力量，将混凝土结构内的应力转移至预应力锚索上，以增强结构的抗张能力和承载能力。

本方案旨在介绍预应力锚索施工的步骤、方法和注意事项。

二、施工步骤1. 预处理：首先对待施工的混凝土结构进行清理，确保表面光滑无杂物和脱模剂残留。

2. 定位：根据设计要求和施工图纸，确定预应力锚索的位置和数量。

使用专用工器具进行标定和定位，保证准确性。

3. 预应力锚孔：根据设计要求，在预定位置上进行预应力锚孔的打孔工作。

选择合适的孔径和深度，保证预应力锚索的稳定和可靠。

4. 锚索伸出：将预应力锚索的一端扎入预应力锚孔内，使用专用工器具将其逐渐伸出并延伸至预定长度。

5. 固定预应力锚索：使用锚固器具对锚索进行固定，确保其在混凝土结构中的稳定性和可靠性。

6. 注浆填充：使用专用注浆设备将预应力锚索的孔隙进行注浆，以增强锚索与混凝土结构之间的粘结力。

7. 确认质量：在施工完成后，对预应力锚索进行质量检测，包括锚索的伸长量、预应力力量和注浆效果等指标。

三、施工注意事项1. 施工前应做好充分的准备工作，包括准确理解设计要求、检查施工现场环境和安全风险等。

2. 施工过程中应按照设计要求和施工图纸进行操作，确保预应力锚索的准确定位和固定。

3. 在进行预应力锚孔的打孔工作时，应选择合适的工具和设备，防止锚孔的侧壁开裂或不规则。

4. 锚索伸出的过程中，应控制力量和速度，避免锚索的断裂和损坏。

5. 注浆填充时应选择适当的注浆材料和设备，确保填充均匀和密实。

6. 施工完毕后应及时进行质量检测，确保预应力锚索的性能和质量。

四、安全措施1. 施工现场应设置警示标志和隔离措施，确保施工区域的安全。

2. 施工人员应穿戴好安全装备，如安全帽、防护鞋等。

3. 严禁在施工过程中吸烟，禁止使用明火操作。

4. 注意施工过程中的高处坠落、机械伤害等安全风险，采取相应的防护措施。

预应力锚索施工方案预应力锚索技术是一种用于增强混凝土结构强度和稳定性的重要方法。

它通过将钢筋或钢缆以预先施加的预应力力量紧固到混凝土结构中，从而增加其承载能力和耐久性。

预应力锚索施工方案包括设计、材料选择、锚具制作、锚具安装、张拉预应力力量和锚具固化等步骤。

本文将详细介绍预应力锚索施工方案的每个步骤。

首先，进行设计。

在进行预应力锚索施工之前，需要进行结构设计。

这包括确定结构的荷载、尺寸和形状，以及确定预应力锚索的数量和布置。

设计师应根据结构需求和实际情况进行计算和分析，确保结构的安全和可靠。

第二步是材料选择。

预应力锚索所使用的材料包括钢筋或钢缆、预应力锚具和混凝土。

钢筋或钢缆应符合国家标准的要求，并经过验收检测。

预应力锚具是连接钢筋或钢缆与混凝土结构的重要组成部分，应选择质量可靠、性能稳定的产品。

第三步是锚具制作。

根据设计要求，将钢筋或钢缆与预应力锚具进行连接，制作成预应力锚索。

在制作过程中，应注意保证连接牢固、紧凑，并进行质量检测，确保制作的预应力锚索符合设计要求。

第四步是锚具安装。

在混凝土结构施工过程中，根据设计要求和实际情况，选择合适的位置和方式进行预应力锚索的安装。

安装过程中，需要注意保证锚具与混凝土的紧密连接，避免出现松动和腐蚀等问题。

第五步是张拉预应力力量。

当混凝土结构施工到一定程度时，通过张拉设备对预应力锚索施加预应力力量。

在张拉过程中，需要控制力量的大小和施加的顺序，以确保结构的均匀受力和安全施工。

张拉完成后，需要进行力量的监测和调整，以确保结构的稳定性和安全性。

最后一步是锚具固化。

在预应力力量达到设计要求后，进行锚具固化。

锚具固化是指将预应力锚具与混凝土结构牢固连接的过程。

通常，采用注浆、灌浆或密封等方法进行锚具固化。

固化过程中，需要注意保证操作规范和材料质量，以确保锚具的安全和可靠。
