自感现象定义
自感现象是指一个线圈中的电流发生变化时，所产生的磁通量也会发 生变化，从而在线圈自身中产生感应电动势的现象。
自感系数
自感系数又称自感电感，表示线圈产生自感现象的能力大小，其大小 与线圈的形状、大小、匝数以及周围介质磁导率等因素有关。
自感电动势
自感电动势是由于线圈中电流发生变化而产生的感应电动势，其大小 与线圈中电流的变化率成正比，方向与电流变化的方向相反。
自感现象的应用
自感现象在电子技术、通信技术等领域有着广泛的应用，如振荡电路 、变压器、传感器等。
学习方法建议
理解基本概念
掌握分析方法
在学习自感现象时，首先要理解自感现象 的基本概念，包括自感现象的定义、自感 系数、自感电动势等。
典型应用案例分析
位移测量
自感式位移传感器可用于测量物 体的直线或角位移。例如，在机 床加工中，可利用自感式位移传 感器实时监测刀具的进给量，确
保加工精度。
压力测量
自感式压力传感器可将压力转换 为线圈自感量的变化进行测量。 这类传感器在液压系统、气动系
统等领域有广泛应用。
振动测量
自感式振动传感器可用于测量物 体的振动频率、振幅等参数。在 机械故障诊断、建筑结构健康监 测等领域，自感式振动传感器发
实验步骤 1. 搭建实验电路，包括电源、开关、线圈和测量仪表等。
2. 接通电源，使电路中有电流通过。
实验步骤及注意事项
01
3. 迅速断开开关，观察测量仪表 的读数变化，记录数据。
02
4. 改变线圈的匝数或电源的频率 ，重复以上步骤。
实验步骤及注意事项
注意事项

变压器广泛应用于输配电、电 机控制、无线通信等领域，用 于实现电压变换、阻抗匹配和 信号传输等功能。
继电器
继电器是一种利用小电流控制大电流的开关器件，广泛应用于电力系统、自动化控 制和通信等领域。
在继电器中，自感元件用于储存能量，当电流超过一定值时，自感产生的感应电动 势会阻止电流继续增加，从而保护电路。
研究磁场与电流的关系
80%
研究目的
探究磁场与电流之间的关系，了 解自感现象与互感现象的产生机 理。
100%
实验器材
自感线圈、电源、开关、电流表 、导线、磁场测量仪等。
80%
实验步骤
将自感线圈置于磁场中，通过电 源向线圈中通入不同频率的交流 电，观察磁场与电流的变化关系 ，记录实验数据并进行分析。
电磁感应实验
自感现象及应用
目
CONTENCT
录
• 自感现象概述 • 自感现象在电路中的应用 • 自感现象在磁学中的应用 • 自感现象在物理实验中的应用 • 自感现象在其他领域的应用
01
自感现象概述
自感现象的定义
自感现象

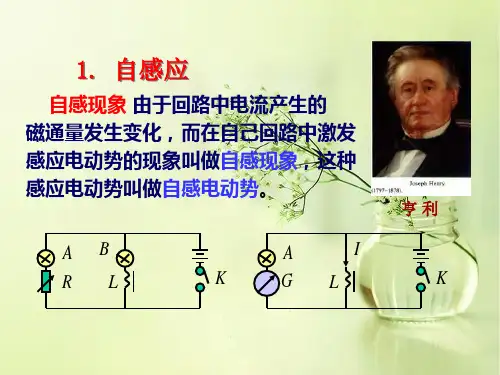

当一个线圈中的电流发生变化时，会在其自身产生一个感应电动 势，阻碍电流的变化，这种现象称为自感现象。
磁力矩器具有响应速度快、控制精度高、可靠性好等优点， 能够实现精确的位置和姿态控制。
04
自感现象在物理实验中的应用
测量自感系数
测量原理
通过测量电路中自感线圈在通断电瞬间产生的感应 电动势，可以计算出自感系数。
实验器材
自感线圈、电源、开关、电压表、电流表、导线等 。
实验步骤
将自感线圈接入电路，分别测量通断电瞬间感应电 动势，根据公式计算出自感系数。
要点二
磁感应成像（Magnetic Induction Im…

汇报人：XXX 汇报日期：20XX年10月10日
18
氖泡 电容器
日光灯电路图
日光灯
电流流向
镇流器和启动器在电路中的作用
镇流器在启动时产生瞬时高压，在正 常工作时起降压限流的作用。启动器 起自动开作为应急
措施，可以用一小段带绝缘外皮的导线 来启动日光灯吗？怎么做？
紫外灯
拓展 荧光高压汞灯
演讲完毕，谢谢观看！
日光灯优点
（1）比白炽灯省电。发光效率是白炽灯 的5-6倍
（2）日光灯的发光颜色比白炽灯更接近 日光，光色好，且发光柔和。
（3）白炽灯：寿命短，普通白炽灯的寿 命只有1000 -3000小时之间。日光灯寿命较 长，一般有效寿命是3000-6000小时。
白炽灯
日光灯
1、结构
日光灯灯管
氩气、低压水银蒸汽
2、工作条件： 起辉电压：700V以上 工作电压：40W灯管100V左右
两端灯丝 给气体加 热 并给
气体加上 高电压
发出紫外线
在高压 下导电
受到紫外 线照射时
荧光粉发 出可见光
镇流器结构和作用：
启动时提供瞬时高压 正常工作时降压限流
启动器组成和作用：
起到一个开关的作用
能使动靜触片 不产生电火花 保护触点
