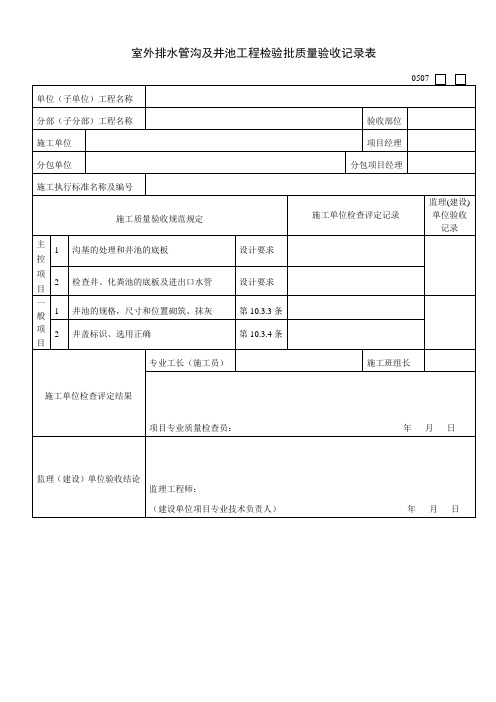

室外排水管沟及井池工程检验批质量验收记录表
GB50242-2002
050702 □口
说明
050702 主控项目：
1. 检查数量：全数检查。
检验方法：现场观察和尺量检查，检查混凝土强度报告和地基处理记录。
2 〜4.全数检查，观察和尺量检查。
5. 检查数量：全数检查。
检验方法：用水准仪及尺量检查。
一般项目：
1. 检查数量：不少于5座井，少于5 座井全数检查。
检验方法：观察及尺量检查，检查材料合格证、复试报告和砂浆、
混凝土试块强度报告。
2 〜4.检查数量：每100m抽查3点（段），不足100m不少于2点（段）。
检验方法：观察、尺量检查。
检查隐蔽工程
验收记录。
5. 检查数量：不少于5 座井，少于5 座全数检查。
检验方法：观察检查。
注：一般项目4. 上部用机械回填时，机械不得在管沟上行走。
室外给水管沟及井室工程检验批质量验收记录项目名称：室外给水管沟及井室工程验收记录编号：xxxxx验收日期：xxxx年xx月xx日施工单位：xxxxxx公司验收单位：xxxxxx公司一、工程概况：本次工程是针对室外给水管沟及井室进行施工，并进行质量验收，验收范围包括管沟基础、管道铺设、井室建设、管道连接等。
二、验收内容及结果：1.管沟基础验收：(1)基础填土材料：经验收部门测试，填土材料符合设计和施工要求，无杂物混合，无明显沉降现象。
验收结果：合格。
(2)基础压实：经压实测试，基础压实度达到设计要求，无明显松散现象。
验收结果：合格。
(3)基础排水：经检测，基础排水系统正常运行，无积水现象。
验收结果：合格。
2.管道铺设验收：(1)管道质量：经抽样检测，铺设管道材料符合相关国家标准，无明显变形、裂纹和破损。
验收结果：合格。
(2)管道连接：经检测，管道连接牢固，无明显渗漏和漏水现象。
验收结果：合格。
(3)管道坡度：经测量，管道坡度符合设计要求，保证正常排水。
验收结果：合格。
3.井室建设验收：(1)井室结构：经抽样检测，井室结构牢固，无明显裂缝和变形。
验收结果：合格。
(2)井室通风：经检测，井室通风系统正常运行，保证室内空气流通。
验收结果：合格。
4.管道连接验收：(1)管道连接材料：经验收部门测试，管道连接材料符合施工要求，无杂质混入，无明显损坏和缺陷。
验收结果：合格。
(2)管道连接牢固程度：经检测，管道连接牢固，无松动现象，保证正常供水流畅。
验收结果：合格。
三、存在的问题及整改措施：在验收过程中，发现以下问题：1.部分管道连接处存在微小渗漏现象，需要进行修补处理。
整改措施：对存在渗漏的管道连接处进行重新密封，确保连接牢固，防止漏水。
2.井室通风系统存在一定程度的堵塞现象，导致通风效果不佳。
整改措施：对井室通风系统进行清理和维修，保证通风畅通。
三、验收结论：根据上述检验批次的质量验收结果和存在问题的整改措施，我们认为该室外给水管沟及井室工程整体质量达到验收标准，并符合设计要求和施工规范。
室外给水管沟及井室检验批质量验收记录项目名称：室外给水管沟及井室建设项目验收日期：xxxx年xx月xx日验收人员：xxxx一、项目概况1.1项目名称：室外给水管沟及井室建设项目。
1.2 项目位置：xxxx。
1.3项目描述：本项目主要包括给水管沟的开挖、管道敷设、井室建设等工作。
二、工程质量验收内容2.1基础工程验收2.1.1给水管沟开挖验收验收标准：管沟底部应平整，土层均匀，不存在大的凸起或凹陷情况。
验收结果：通过/不通过。
2.1.2地下管道敷设验收验收标准：管道应水平敷设，间距符合规定标准，管道连接牢固，无渗漏现象。
验收结果：通过/不通过。
2.2井室工程验收2.2.1井室建设验收验收标准：井室及其设备应符合设计要求，结构牢固，无破损、渗水等质量问题。
验收结果：通过/不通过。
2.2.2水泵安装验收验收标准：水泵安装位置正确，固定牢固，电气线路接线正确，运行正常。
验收结果：通过/不通过。
三、质量验收结论根据上述内容的质量验收，确认以下结论：1.给水管沟开挖合格，通过验收。
2.地下管道敷设合格，通过验收。
3.井室建设合格，通过验收。
4.水泵安装合格，通过验收。
四、存在的问题及整改措施4.1 问题描述1：xxx整改措施：xxx4.2 问题描述2：xxx整改措施：xxx五、备注本次验收记录仅为对室外给水管沟及井室工程质量的初步验收，具体的质量保证措施和验收要求应根据相关的规范和标准进行制定。
六、签字确认项目业主代表：（签字）承包单位代表：（签字）监理单位代表：（签字）相关部门代表：（签字）以上是一份室外给水管沟及井室检验批质量验收记录，以确保工程质量的合格性。
在实际操作中，需要根据具体项目的情况和相关的规范标准进行相应的调整和补充。
SG-A02
室外排水管沟及井池安装
工程检验批质量验收记录
工程名称分项工程名称
验收部位施工单位
项目负责人专业工长施工班组长施工执行标准及编号建筑给水排水及采暖工程施工质量验收规范 GB50242-200质 量 验 收 规 范 的 规 定施工单位检查评定记录监理（建设）单位验收
主控项目 1.沟基的处理和井池的底板强
度必须符合设计及设计变更要求
或技术核定要求
10.3.1条
2.排水检查井、化粪池的底板
及进出水管的标高必须符合设计
要求，其允许偏差见右
设计给定值
±15mm
一般项目 1.井、池的规格、尺寸和位置应正确，砌筑
和抹灰符合要求
2.井盖选用正确，标志应明显，标高应符合
设计要求
共实测点,其中合格点,不合格点,合格点率%
施工单位检查
评定结果
项目专业质量检查员:项目专业质量(技术)负责人:年 月
G-A029
2-2002
位验收记录 月 日。
《室外排水管沟及井池工程检验批质量验收记录》填写说朋与依据一、总说明(1)适用范围:适用于建筑中室外(小区)排水管沟及井池检验及验收。
(2)检验批的划分:室外排水管沟及井池分项工程应按系统、区域、施工段或楼层等划分，分项工程应划分成若干检验批进行验收。
(3)验收人员:由监理工程师(建设单位项目专业技术负责人)组织施工单位项目经理和有关勘察、设计单位项目负责人等进行验收。
二、表格项目填写说明1.主控项目(1)沟基的处理和井池底板1)规范要求:沟基的处理和井池的底板强度必须符合设计要求。
2)检查方法;现场观察和尺量检查,检查混凝土强度报告。
检查数量:全数检查。
3)填写说明与依据:管道基础应根据管道材质、接口形式和地质条件确定,对地基松软或不均匀沉降地段,管道基础应采取加固措施。
(2)检查井、化粪池的底板及进出口水管1)规范要求:排水检查井、化粪池的底板及进、出水管的标高，必须符合设计,其允许偏差为士15mm。
2)检查方法:用水准仪及尺量检查。
检查数量:全数检查。
2.一般项目(1)井、池的规格、尺寸和位置，砌筑、抹灰1)规范要求:井、池的规格、尺寸和位置应正确，砌筑和抹灰符合要求。
2)检查方法:观察及尺量检查。
检查数量:不少于5 座井，少于5 座井全数检查。
(2)井盖标识、选用正确1)规范要求:井盖选用应正确，标志应明显，标高应符合设计要求。
2)检查方法:观察、尺量检查。
检查数量:全数检查。
三、规范规定的其他检查项目《建筑给水排水及采暖工程施工质量验收规范》(GB 50242)第10.1.3条排水管沟及井池的土方工程、沟底的处理、管道穿井壁处的处理、管沟及井池周围的回填要求等，均参照给水管沟及井室的规定执行。
室外排水管沟及井室工程报验申请表
工程名称：鹿城区戍浦江一期河道主流思今段北侧景观工程
致：温州市金誉建设监理有限公司（监理单位）
我方公厕室外排水管沟及井室（分项（工序）分部/单位工程）已完成施工，按有关规范、验收标准进行了自检，质量验收合格，请审查。
附件：1、质量保证资料
2、隐蔽工程检查记录
3.检验批质量验收记录
承包单位（章）：
项目经理：
日期：
审查意见；
□所报隐蔽工程的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/□不合格，□同意/□不同意隐蔽。
□所报检验批的技术资料□齐全/□不齐全，且□符合/不符合要求，经现场检测、核查□合格/不合格，□同意/□不同意进行下道工序。
□检验批的技术资料基本齐全，且基本符合要求，因□砂浆/□混凝土试块强度试验报告末出且，暂同意进行下道工序施工，待□砂浆/□混凝土试块试验报告补报后，予以质量认定。
□所报分项工程的各检验批的验收资料□完整/□不完整，且□全部/□末全部达到合格要求，经现场检测、检查□合格/不合格。
□所报分部（子分部）工程的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□格合/□不合格。
□纠正差错后再报。
项目监理机构：
总/专业监理工程师：
日期：
本表一式三份，经项目监理机构审核后，建设单位，监理单位、承包单位各存一份。
隐蔽工程检查验收记录年月日
工程名称鹿城区戍浦江一期河道主流思今
段北侧景观工程
施工单位浙江埃美园林建设有限公司
隐检项目室外排水管沟及井室隐检范围公厕室外安装
隐检内容及检查情况1、排水材料及配件材料质量符合设计要求；
2、排水管连接牢固，符合设计规范要求；
3、化粪池安装符合设计规范要求；
验
收
意
见
处理
情况
及
结论
复核人：日期：
建设单位监理单位
施工项目
技术负责人
施工员质检员
室外排水管沟及井室工程检验批质量验收记录（GB50242-2008）表9.4 编号：050603□□□
工程名称鹿城区戍浦江一期河道主流
思今段北侧景观工程
分部工程名称公厕项目经理安建新
分项工程名称及
施工单位浙江埃美园林建设有限公司
验收部位室外排水管沟及井室
施工执行标准
名称及编号
专业工长徐建林分包单位分包项目经理施工班组长质量验收规范的规定施工单位自检记录监理(建设)单位验收记录
主控项目1 管沟的基层处理和井室的地基必须符
合要求。
（9.4.1条）
2 各类井室的井盖应有明显的文字标
识，不得混用。
（9.4.2条）
3 井圈和井盖的选用及安装（9.4.3条）
4 重型铸铁和混凝土井圈的垫层制作。
（9.4.4条）
一般项目
1 管沟的坐标、位置、沟底标高应符合
要求。
（9.4.5条）
2 管沟的沟底层的土质要求。
（9.4.6条）
3 坚硬沟基的管道敷设。
（9.4.7条）
4
管沟回填土的材质及施工工艺。
（9.4.8
条）
5 井室的砌筑及基层处理。
（9.4.9条）
6 管道穿过井壁处，应用水泥砂浆分二
次填塞严密，不得渗漏。
（9.4.10条）
施工操作依据
质量检查记录
施工单位检查
结果评定项目专业项目专业
质量检查员：技术负责人：
年月日
监理（建设）
单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）
年月日
室外排水管道安装和排水管沟及井池工程检验批质量验收记录（GB50242-2008）表10.2、10.3 编号：050701 050702□□□
工程名称鹿城区戍浦江一期河道主流
思今段北侧景观工程
分部工程
名称
公厕项目经理安建新
分项工程名称及施工单
位
浙江埃美园林建设有限公司验收部位室外排水管沟及井室
施工执行标准
名称及编号
专业工长徐建林分包单位分包项目经理施工班组长
质量验收规范的规定施工单位自检记录监理(建设)单位验收记录
主控项目1 排水管道的坡度。
(10.2.1条)
2 管道埋设前灌水和通水。
(10.2.2条)
3 沟基处理和井池底板强度。
(10.3.1
条)
4 检查井、化粪池的底板及进、出水管的标高。
(10.3.2条)
一般项目1
管道的坐标、标高
应符合设计要求
允许偏差(mm) 实测结果
坐标
埋地100
敷设在沟槽内50
标高
埋地±20
敷设在沟槽内±20
水平管
纵横向弯曲
每5m长10
全长（两井间）30
2 水泥捻口制作。
(10.2.4
条)
3 铸铁管外壁安装前除锈。
(10.2.5
条)
4 承插接口连接的承口方向。
(10.2.6
条)
5
混凝土管或钢筋混凝土管抹带接口的制
作。
(10.2.7
条)
6 井、池的规格、尺寸、位置和砌筑。
(10.3.3条)
7 井盖选用应正确，标志明显，标高正确。
(10.3.4
条)
施工操作依据
质量检查记录
施工单位检查
结果评定
项目专业项目专业
质量检查员：技术负责人：
年月日监理（建设）
单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）
年月日。
