室外排水管沟及井池工程检验批质量验收记录表
GB50242-2002
050702 □口
说明
050702 主控项目:
1. 检查数量:全数检查。
检验方法:现场观察和尺量检查,检查混凝土强度报告和地基处理记录。
2 〜4.全数检查,观察和尺量检查。
5. 检查数量:全数检查。
检验方法:用水准仪及尺量检查。
一般项目:
1. 检查数量:不少于5座井,少于5 座井全数检查。
检验方法:观察及尺量检查,检查材料合格证、复试报告和砂浆、
混凝土试块强度报告。
2 〜4.检查数量:每100m抽查3点(段),不足100m不少于2点(段)。
检验方法:观察、尺量检查。
检查隐蔽工程
验收记录。
5. 检查数量:不少于5 座井,少于5 座全数检查。
检验方法:观察检查。
注:一般项目4. 上部用机械回填时,机械不得在管沟上行走。
排水管沟及井池技术交底说到排水管沟,首先得明白一件事,咱们可不是随便挖个沟就行。
沟要挖得有一定深度,不能太浅。
否则,稍微下个大雨,水就横流,根本无法排出去,等着看家里成了“水上乐园”吧!而且啊,沟的坡度也得有讲究。
你说不信?坡度合适了,水就能自己流走。
否则,水又会在沟里“待机”不走,最后直接“翻车”。
沟里要安装排水管,这排水管不是随便买的那种,材质得好,耐得住水流冲击,还得不容易堵塞,别一堵上,整条排水管就像陷入了“泥潭”,啥也干不成。
管道的连接要牢固,不能松松垮垮,那样的话,水流就容易溢出来,不然弄不好还会漏水,搞得周围都湿漉漉的,像是下了一场雨。
再来说说井池,井池其实也是排水系统的一部分,不过它有点特殊。
它不是直接排水,而是把水收集起来,好让咱们以后能够有地方处理水。
井池一般都要建得深一点,这样水可以流得进去,不至于被水泥盖了之后“半途而废”。
这井池的口要留够大,让人能够方便进出检查,必要时还要清理里面的积水。
否则,你一旦不注意,它里面的水就可能淤积,久而久之,变成了“臭水池”,不但影响环境,还容易滋生细菌,得不偿失。
而且井池的底部得做得好,不能太平,得有一点坡度,这样水能流得进去,不会积在池底,最后把井池变成个“泥巴坑”啥也不干了。
做好了这些,管沟和井池的安装可不是一件简单的事,真得讲究一些细节。
比如说,沟里的管子不能乱摆,必须得按照一定的顺序排好。
想象一下,如果你把管子乱扔在沟里,那水就不知道往哪儿走了,非得“绕路走”不说,甚至还有可能发生水流倒灌,反正就是麻烦!而且安装的时候要特别注意管道的接口,这儿可不能出问题。
因为管道一旦漏水,不仅浪费水资源,连带着周围的土壤也容易湿滑,影响行走,还可能渗透到建筑物底下,时间一长,直接影响房子的基础,谁能受得了?施工过程中得选个好天气,别老挑下雨天做活,那一搞,湿漉漉的,工人也不好干活,材料也容易受潮。
施工的进度得跟上,不能拖拖拉拉。
要是拖延了,就像是把一个锅烧开的水放到冰箱里,啥事儿都没办成,反而弄得更麻烦。

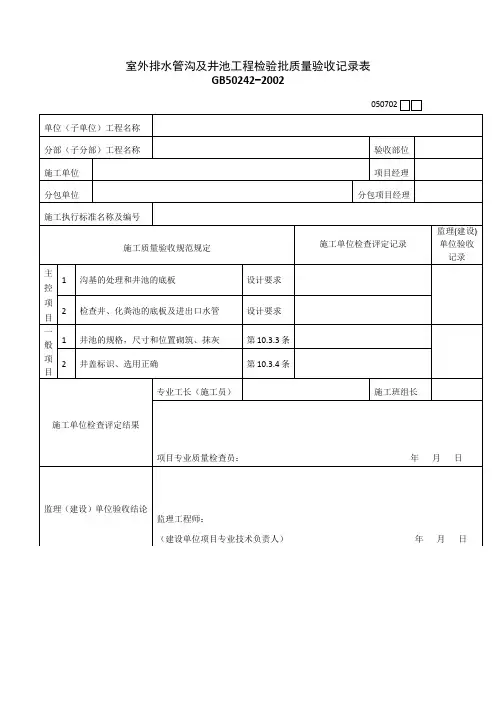

室外排水管沟及井池工程检验批质量验收记录表GB50242-2002050702 单位(子单位)工程名称分部(子分部)工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 沟基的处理和井池的底板设计要求2 检查井、化粪池的底板及进出口水管设计要求一般项目1 井池的规格,尺寸和位置砌筑、抹灰第10.3.3条2 井盖标识、选用正确第10.3.4条施工单位检查评定结果专业工长(施工员)施工班组长项目专业质量检查员:年月日监理(建设)单位验收结论监理工程师:(建设单位项目专业技术负责人)年月日美文欣赏1、走过春的田野,趟过夏的激流,来到秋天就是安静祥和的世界。
秋天,虽没有玫瑰的芳香,却有秋菊的淡雅,没有繁花似锦,却有硕果累累。
秋天,没有夏日的激情,却有浪漫的温情,没有春的奔放,却有收获的喜悦。
清风落叶舞秋韵,枝头硕果醉秋容。
秋天是甘美的酒,秋天是壮丽的诗,秋天是动人的歌。
2、人的一生就是一个储蓄的过程,在奋斗的时候储存了希望;在耕耘的时候储存了一粒种子;在旅行的时候储存了风景;在微笑的时候储存了快乐。
聪明的人善于储蓄,在漫长而短暂的人生旅途中,学会储蓄每一个闪光的瞬间,然后用它们酿成一杯美好的回忆,在四季的变幻与交替之间,散发浓香,珍藏一生!3、春天来了,我要把心灵放回萦绕柔肠的远方。
让心灵长出北归大雁的翅膀,乘着吹动彩云的熏风,捧着湿润江南的霡霂,唱着荡漾晨舟的渔歌,沾着充盈夜窗的芬芳,回到久别的家乡。
我翻开解冻的泥土,挖出埋藏在这里的梦,让她沐浴灿烂的阳光,期待她慢慢长出枝蔓,结下向往已久的真爱的果实。
4、好好享受生活吧,每个人都是幸福的。
人生山一程,水一程,轻握一份懂得,将牵挂折叠,将幸福尽收,带着明媚,温暖前行,只要心是温润的,再遥远的路也会走的安然,回眸处,愿阳光时时明媚,愿生活处处晴好。
5、漂然月色,时光随风远逝,悄然又到雨季,花,依旧美;心,依旧静。
S J S B8

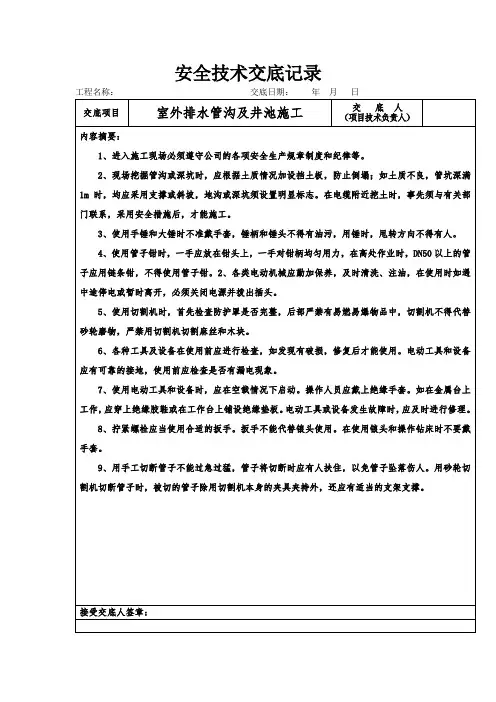

交底记录
注1.本表适用于技术、安全、质量等交底,主要交底内容栏体现具体的交底内容。
2.本表由交底人填写。
3.本表涉及被交底单位各留存一份。
SJSB8
交底记录
注1.本表适用于技术、安全、质量等交底,主要交底内容栏体现具体的交底内容。
2.本表由交底人填写。
3.本表涉及被交底单位各留存一份。
SJSB8
交底记录
工程名称:郑州±800kV换流站工程编号:23-01-03
注1.本表适用于技术、安全、质量等交底,主要交底内容栏体现具体的交底内容。
2.本表由交底人填写。
3.本表涉及被交底单位各留存一份。
SJSB8
交底记录
注1.本表适用于技术、安全、质量等交底,主要交底内容栏体现具体的交底内容。
2.本表由交底人填写。
3.本表涉及被交底单位各留存一份。
SJSB8
交底记录
注1.本表适用于技术、安全、质量等交底,主要交底内容栏体现具体的交底内容。
2.本表由交底人填写。
3.本表涉及被交底单位各留存一份。
室外排水管沟及井池工程施工技术交底目录一、施工准备 (1)1.技术准备 (1)2.材料要求 (1)3.机具设备 (1)4.作业条件 (1)二、操作工艺 (2)1.施工工艺流程 (2)2.施工要点 (2)3.季节性施工要点 (6)三、质量验收要求 (6)1.主控项目 (6)2.一般项目 (7)四、成品保护 (7)五、应注意的质量问题 (8)六、环境保护、职业健康安全措施 (8)1.环境保护措施 (8)2.职业健康安全措施 (8)一、施工准备1.技术准备(1)认真熟悉本专业和相关专业图纸,进行设计交底和图纸会审,办理会审记录。
(2)依据图纸会审、设计交底编制施工方案。
(3)绘制砌体排列平面、立面和构造详图。
(4)根据砖尺寸和灰缝厚度,绘制皮数杆。
(5)砂浆经试配确定配合比和稠度。
(6)在工程施工前,宜在施工现场组砌有代表性的一段样板墙,确定相关质量标准和要求。
2.材料要求(1)主材。
①砖:应采用普通机制砖,强度等级不应低于MU7.5;品种、规格、外观、强度等级必须符合设计要求;具备出厂合格证、试验报告单。
②水泥:一般采用普通硅酸盐水泥和普通矿渣硅酸盐水泥,应有产品合格证和出厂检验报告,进场后应按有关规定抽样复试合格。
③砂:宜采用质地坚硬、级配良好而洁净的中粗砂,其含泥量不应大于3%;砂的品种、规格、质量应符合国家现行标准《普通混凝土用砂、石质量及检验方法》(JGJ 52—2006)的要求。
④外加剂:应有产品说明书、出厂检验报告、性能检测报告和合格证。
有害物含量检测报告应由法定检测部门出具。
⑤拉结钢筋:品种、规格、外观、强度等级必须符合设计要求;具备出厂合格证、试验报告单。
(2)辅材:预制板、预埋件、水等。
3.机具设备(1)机械:吊车、砂浆搅拌机、磅秤、翻斗车等。
(2)工具:小推车、筛子、灰铲、刨锛、勾缝灰榴、皮数杆水平尺、靠尺、小线、托灰板、线坠、灰桶、洒水喷壶、锯等。
4.作业条件(1)沿线、地上、地下障碍物和管线已拆除或改移,加固质量应符合有关标准的规定。

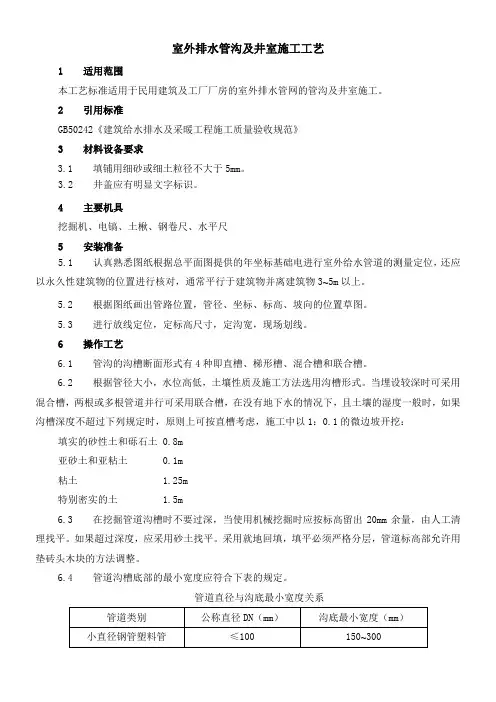

室外排水管沟及井室施工工艺1 适用范围本工艺标准适用于民用建筑及工厂厂房的室外排水管网的管沟及井室施工。
2 引用标准GB50242《建筑给水排水及采暖工程施工质量验收规范》3 材料设备要求3.1 填铺用细砂或细土粒径不大于5mm。
3.2 井盖应有明显文字标识。
4 主要机具挖掘机、电镐、土楸、钢卷尺、水平尺5 安装准备5.1 认真熟悉图纸根据总平面图提供的年坐标基础电进行室外给水管道的测量定位,还应以永久性建筑物的位置进行核对,通常平行于建筑物并离建筑物3~5m以上。
5.2 根据图纸画出管路位置,管径、坐标、标高、坡向的位置草图。
5.3 进行放线定位,定标高尺寸,定沟宽,现场划线。
6 操作工艺6.1 管沟的沟槽断面形式有4种即直槽、梯形槽、混合槽和联合槽。
6.2 根据管径大小,水位高低,土壤性质及施工方法选用沟槽形式。
当埋设较深时可采用混合槽,两根或多根管道并行可采用联合槽,在没有地下水的情况下,且土壤的湿度一般时,如果沟槽深度不超过下列规定时,原则上可按直槽考虑,施工中以1:0.1的微边坡开挖:填实的砂性土和砾石土 0.8m亚砂土和亚粘土 0.1m粘土 1.25m特别密实的土 1.5m6.3 在挖掘管道沟槽时不要过深,当使用机械挖掘时应按标高留出20mm余量,由人工清理找平。
如果超过深度,应采用砂土找平。
采用就地回填,填平必须严格分层,管道标高部允许用垫砖头木块的方法调整。
6.4 管道沟槽底部的最小宽度应符合下表的规定。
管道直径与沟底最小宽度关系6.5 在沟槽内接口工作之前有三通、消火栓、阀门的地方要先定位,然后按承口迎向水流的方向逐个确定工作坑位置。
7 质量检验7.1 主控项目7.1.1 沟基的处理和井池的底板强度必须符合设计要求。
检验方法:现场观察和尺量检查,检查混凝土强度报告。
7.1.2 排水检查井、化粪池的底板及进、出水管的标高,必须符合设计,其允许偏差为±15mm。
检验方法:用水准仪及尺量检查。

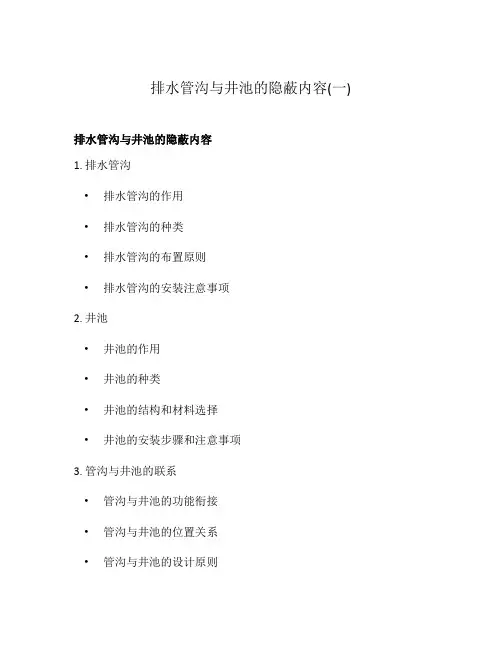

排水管沟与井池的隐蔽内容(一)
