VGA接口和RGB接口的定义

视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)作者：佚名来源：本站整理发布时间：2009-5-3 23:07:10 [收藏] [评论]视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-S ub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

在许多大屏液晶拼接的案例中我们常见于VGA信号、RGB信号，但是它们之间的区别在哪里呢，广州市聚弘历高电子科技有限公司凭多年的工程案例经验，进行详细讲解。

VGA接口定义VGA接口（就是显卡上输出模拟信号的接口）采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像(帧)信号在RAMDAC (是显卡上的数位转换器，英语名字叫：digital analog converter.作用是，将显卡中的数字信号转换成显示器能接收的位型号，从而输出显示．)里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

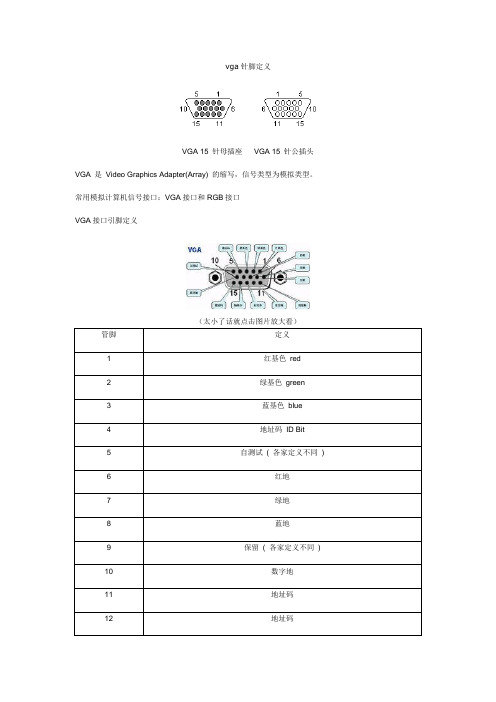

VGA 接口也叫D-Sub15 接口，有15 针头（公头）和15孔座（母口）之分，如下图：管脚定义1红基色 red 2 绿基色 green 3 蓝基色 blue 4 地址码 ID Bit 5 自测试 ( 各家定义不同 ) 6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 ) 10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )VGA 常见线规VGA线本来含有14根线15孔（第9针可以作给usb供电线，也可以作盲针即：空脚），其中5根传输VGA主信号，还有4根主要数据信号线，还有CLK 线DA T线地线等。

但是从传输VGA视频的角度，很多线材生产商的工程师认为其他4根没有作用，将其省略。

所以有类似没有电视机数据反馈的说法。

其实是偷工减料！这就是所谓VGA线3+2，3+4，3+6，3+9的说法来历，都是指内部线的数量！VGA 线分“3+2，3+4，3+6，3+9”等多种规格，“3”表示三根同轴线（粗）：红色、绿色、蓝色，“6”指六根绝缘导线（细）：棕色、橙色、黑色、白色、黄色、灰色（或红色、绿色、黑色、白色、黄色、灰色）等。

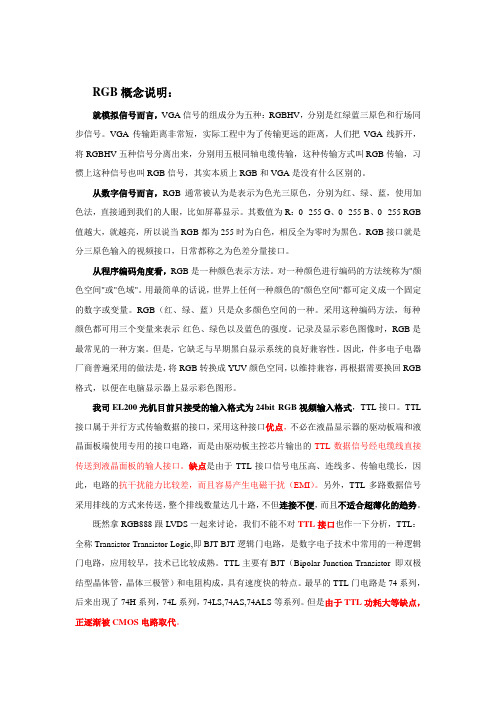

RGB概念说明：就模拟信号而言，VGA信号的组成分为五种：RGBHV，分别是红绿蓝三原色和行场同步信号。

VGA传输距离非常短，实际工程中为了传输更远的距离，人们把VGA线拆开，将RGBHV五种信号分离出来，分别用五根同轴电缆传输，这种传输方式叫RGB传输，习惯上这种信号也叫RGB信号，其实本质上RGB和VGA是没有什么区别的。

从数字信号而言，RGB通常被认为是表示为色光三原色，分别为红、绿、蓝，使用加色法，直接通到我们的人眼，比如屏幕显示。

其数值为R：0--255 G、0--255 B、0--255 RGB 值越大，就越亮，所以说当RGB都为255时为白色，相反全为零时为黑色。

RGB接口就是分三原色输入的视频接口，日常都称之为色差分量接口。

从程序编码角度看，RGB是一种颜色表示方法。

对一种颜色进行编码的方法统称为"颜色空间"或"色域"。

用最简单的话说，世界上任何一种颜色的"颜色空间"都可定义成一个固定的数字或变量。

RGB（红、绿、蓝）只是众多颜色空间的一种。

采用这种编码方法，每种颜色都可用三个变量来表示-红色、绿色以及蓝色的强度。

记录及显示彩色图像时，RGB是最常见的一种方案。

但是，它缺乏与早期黑白显示系统的良好兼容性。

因此，件多电子电器厂商普遍采用的做法是，将RGB转换成YUV颜色空同，以维持兼容，再根据需要换回RGB 格式，以便在电脑显示器上显示彩色图形。

我司EL200光机目前只接受的输入格式为24bit RGB视频输入格式，TTL接口。

TTL 接口属于并行方式传输数据的接口，采用这种接口优点，不必在液晶显示器的驱动板端和液晶面板端使用专用的接口电路，而是由驱动板主控芯片输出的TTL数据信号经电缆线直接传送到液晶面板的输人接口。

缺点是由于TTL接口信号电压高、连线多、传输电缆长，因此，电路的抗干扰能力比较差，而且容易产生电磁干扰（EMI）。

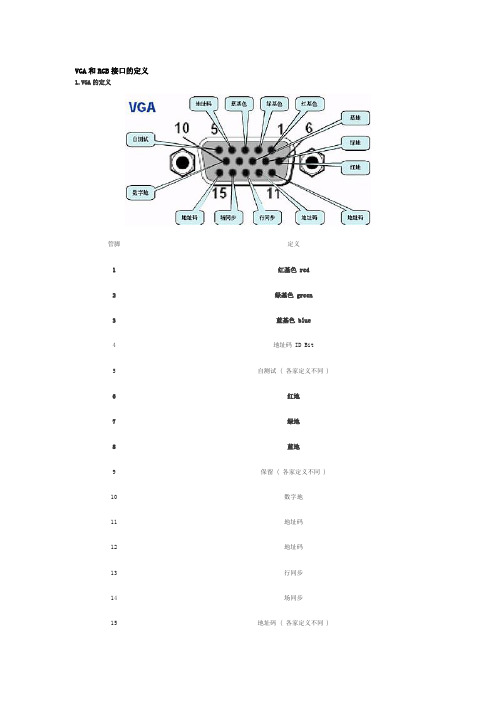

VGA和RGB接口的定义1.VGA的定义管脚定义1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )2.计算机D15的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽D15 端壳压接还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

3.RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口。

4.RGB的焊接方法非常简单一一即可，注意选用 75 欧的 BNC 头。

5.D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线的芯线脚 13黑线的屏蔽线脚 10黄线的芯线脚 14黄线的屏蔽线脚 11D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地。

VGA和RGB信号有什么区别VGA信号的组成分为五种：RGBHV，分别是红绿蓝三原色和行场同步信号。

VGA传输距离非常短，实际工程中为了传输更远的距离，人们把VGA线拆开，将RGBHV五种信号分离出来，分别用五根同轴电缆传输，这种传输方式叫RGB传输，习惯上这种信号也叫RGB信号，其实本质上RGB和VGA是没有什么区别的。

矩阵，实现多路信号进，多路信号输出，可以将任意一个输出口进行信号切换，来输出任意一个输入信号。

VGA矩阵实现的是多路VGA信号输入，多路信号输出。

RGB矩阵是将VGA信号转换成RGB信号来实现矩阵功能。

你可以看成同一种设备来使用，只需要接上RGB转VGA头就可以了。

不知道这样回答清不清晰，如果还需要VGA方面的知识VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC (是显卡上的数位转换器，英语名字叫：digital analog converter.作用是，将显卡中的数字信号转换成显示器能接收的位型号，从而输出显示．)里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

VGA与RGB信号有什么区别(doc 9页)VGA和RGB信号有什么区别VGA信号的组成分为五种：RGBHV，分别是红绿蓝三原色和行场同步信号。

VGA传输距离非常短，实际工程中为了传输更远的距离，人们把VGA线拆开，将RGBHV五种信号分离出来，分别用五根同轴电缆传输，这种传输方式叫RGB传输，习惯上这种信号也叫RGB信号，其实本质上RGB和VGA是没有什么区别的。

矩阵，实现多路信号进，多路信号输出，可以将任意一个输出口进行信号切换，来输出任意一个输入信号。

VGA矩阵实现的是多路VGA信号输入，多路信号输出。

RGB矩阵是将VGA信号转换成RGB信号来实现矩阵功能。

你可以看成同一种设备来使用，只需要接上RGB转VGA头就可以了。

不知道这样回答清不清晰，如果还需要VGA方面的知识VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

S视频输入：S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4芯(不含音效) 或者扩展的7芯( 含音效)。

带S-Video接口的显卡和视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口。

D-Sub接口又名VGA接口，是连接基于模拟信号显示器的最要的端口，它传递的是标准RGB信号。

这种模拟信号接口的优点是传输带宽高，最高支持2048X1536刷新率为75Hz（较单通道DVI高出一些），但缺点是信号质量容易受线材以及环境影响，从而导致图像失真。

接口定义图D-Sub接口的工作原理是先通过将显卡的数字信号转换成模拟信号，经由D-Sub线缆进行数据传输，这种传输方式非常适合CRT 显示器等模拟显示设备，但对于液晶显示器来说显卡所输出的模拟信号需要再度转换成数字信号，期间经过了双重信号转换，无疑也就影响了画质。

目前这种接口主要出现在中低端显卡中，形状为3排15针D型接口，颜色大部分为蓝色。

随着基于数字信号的液晶快速普及，这种接口将逐渐被淘汰。

DVI的英文全称是Digital Visual Interface，即数字视频接口。

和上一代D-SUB接口相比，DVI的优势在于：第一，DVI传输的直接就是数字信号，不用再通过数模转换，因此输出速度快；第二，由于数字信号的抗干扰能力强，所以不会出现图像失真的情况。

但DVI 也有缺点：不支持即插即用、线缆长度最长不能超过8米。

DVI接口按传输内容上区分主要有DVI-A、DVI-D和DVI-I三种规格，DVI-I可以同时输出数字以及模拟信号、DVI-D只能输出数字信号、DVI-A则只能输出模拟信号，另外DVI在带宽方面还有两种规格——单通道与双通道，单通道理论上最高支持1920x1200 60Hz，而双通道则可以支持更高，例如DELL3008的2560x1600的那种超高分辨率。

目前大部分显卡上的DVI接口采用了双通道DVI-I的标准，这样做不仅可以提供高带宽数字输出信号，还可以只需一个转接头就可以照顾到使用模拟信号显示器的用户。

另外在液晶显示器端大部分都是采用DVI-D的标准（只需要数字信号），因此用户在线材选用上通常选用DVI-D标准的线已经足够HDMI英文全称是High Definition Multimedia Interface，中文名称是高清晰多媒体接口的缩写。

VGA信号与RGB信号的区别市面上RGB信号矩阵和VGA信号矩阵价格相差不少，两者都是传输计算机信号的，那两种信号究竟有什么不同呢？是不是象有的人说的VGA信号是模拟信号，RGB信号是数字信号呢？RGB信号如果指的是现在市面流行的RGBHV信号的话，那么VGA信号与RGB信号是同一种信号，都是红、绿、兰三原色信号，加水平同步信号和垂直同步信号，即RGBHV信号，他们都是分量视频信号的一种形式，都是模拟信号，都不是数字信号，即从信号性质和结构是一模一样的信号；两者的区别只是传输和处理的要求不一样（技术标准不一样），我们知道，信号接口和传输电缆传输信号时都带来信号损失，而且一般说来在同样条件下频率越高损失越大，所以对一般带宽不高的RGBHV信号，我们从节约成本考虑，可以用15针D型接口，一般3+2或3+5线传输，由于信号的带宽并不高，所以信号处理芯片的频率也不必太高，这类RGBHV信号就叫VGA信号；对分辨率更高，灰度等级更高的RGBHV信号，就必须使用五个Q9头连接（每个分支信号一个），用5根宽频带的同轴电缆组成的RGBHV信号电缆传输，用更高频率的芯片来处理信号，这就是RGBHV信号（五线制RGB信号）。

RGB信号中还有水平同步信号和垂直同步信号复合用一根线传输，这就是RGBS（四线制RGB信号），再将这个复合的同步信号，与绿色信号或蓝色信号复合，即是三线制的RGB信号。

RGBS和RGB常常在图形工作站和电视广播中大量使用。

所以VGA信号方式用来传输和处理几十到100M带宽的RGBHV信号，而RGB方式用来传输和处理100M~200多M带宽的RGBHV信号。

（要求处理设备带宽是信号的2~3倍以上，以满足信号高次谐波的通过）RGB信号和VGA信号在标准电平下，通常VGA信号传输距离按标准只有几米，在工程实践中超过15米就不稳定了，甚至失效；RGB信号传输不同带宽按标准只有10~50米，，在工程实践中超过60~80米就不稳定了，甚至失效；所以长线传输还是应该用双绞线延长器或光端机传输。
